Узлы примыкания

Рабочие чертежи монтажных узлов алюминиевых конструкций ALUTECH — как конструкция примыкает к стене, перемычке и основанию. Каждый узел показывает состав материалов и порядок сборки. Чертежи наши собственные: их рисуют конструкторы «Конструктива» по реальным объектам. Скачивайте в PDF или DWG — свободно, без регистрации.

Проверить положение окна в проёме по теплотехнике: «Тёплый проём» — расчёт глубины установки, чертёж узла, DXF

• F50-FS-B-01 Боковой узел, деревянный брус / обсадная коробка ALUTECH F50 · горизонтальное сечение
• F50-FS-B-02 Боковой узел, ж/б ALUTECH F50 · горизонтальное сечение
• F50-FS-B-03 Боковой узел, газобетон ALUTECH F50 · горизонтальное сечение
• F50-FS-B-04 Боковой узел, пустотелый кирпич ALUTECH F50 · горизонтальное сечение

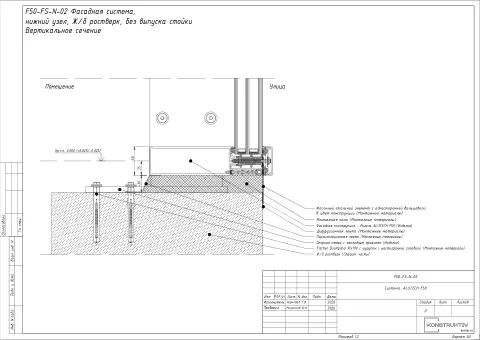

• F50-FS-N-02 Нижний узел, ж/б ростверк ALUTECH F50 · вертикальное сечение

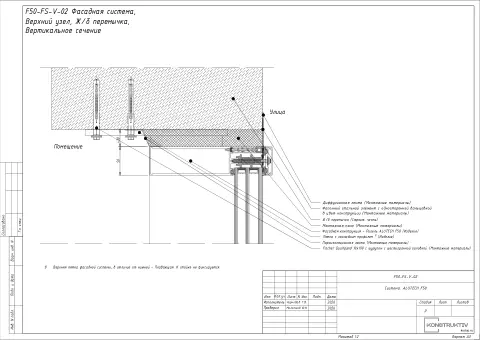

• F50-FS-V-02 Верхний узел, ж/б перемычка ALUTECH F50 · вертикальное сечение

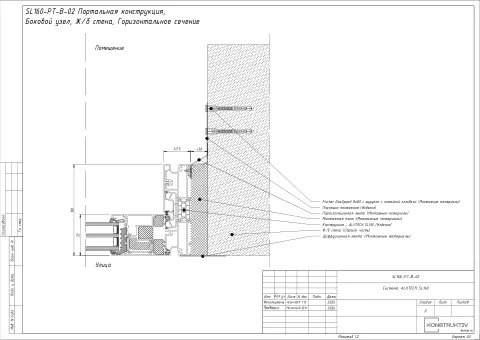

• SL160-PT-B-02 Боковой узел, ж/б · рама 160 мм ALUTECH SL160 · горизонтальное сечение

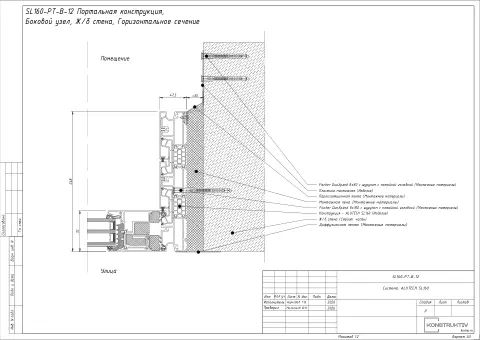

• SL160-PT-B-12 Боковой узел, ж/б · рама 248 мм ALUTECH SL160 · горизонтальное сечение

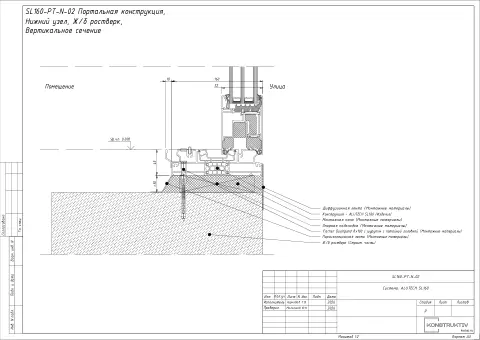

• SL160-PT-N-02 Нижний узел, ж/б ростверк · рама 160 мм ALUTECH SL160 · вертикальное сечение

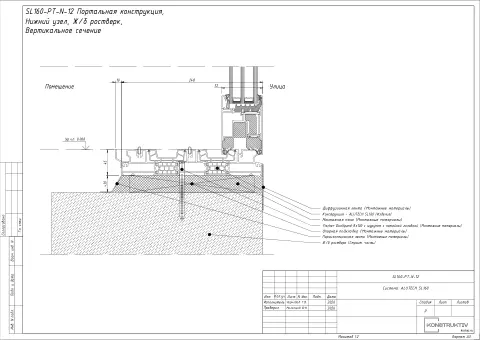

• SL160-PT-N-12 Нижний узел, ж/б ростверк · рама 248 мм ALUTECH SL160 · вертикальное сечение

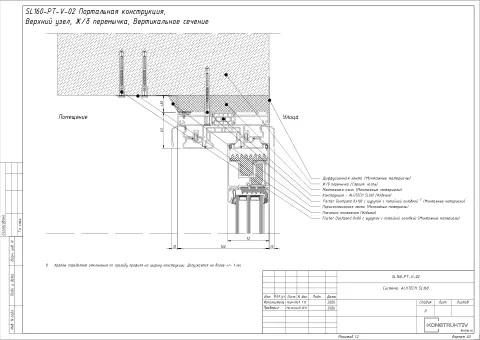

• SL160-PT-V-02 Верхний узел, ж/б перемычка · рама 160 мм ALUTECH SL160 · вертикальное сечение

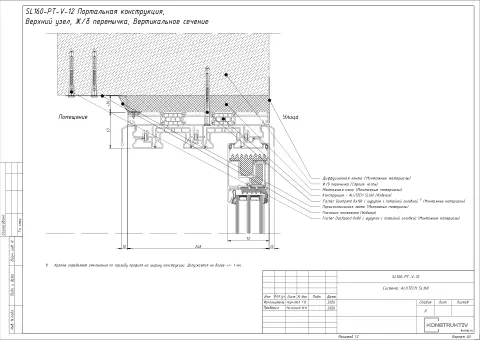

• SL160-PT-V-12 Верхний узел, ж/б перемычка · рама 248 мм ALUTECH SL160 · вертикальное сечение
