F50-FS-V-02ALUTECH F50

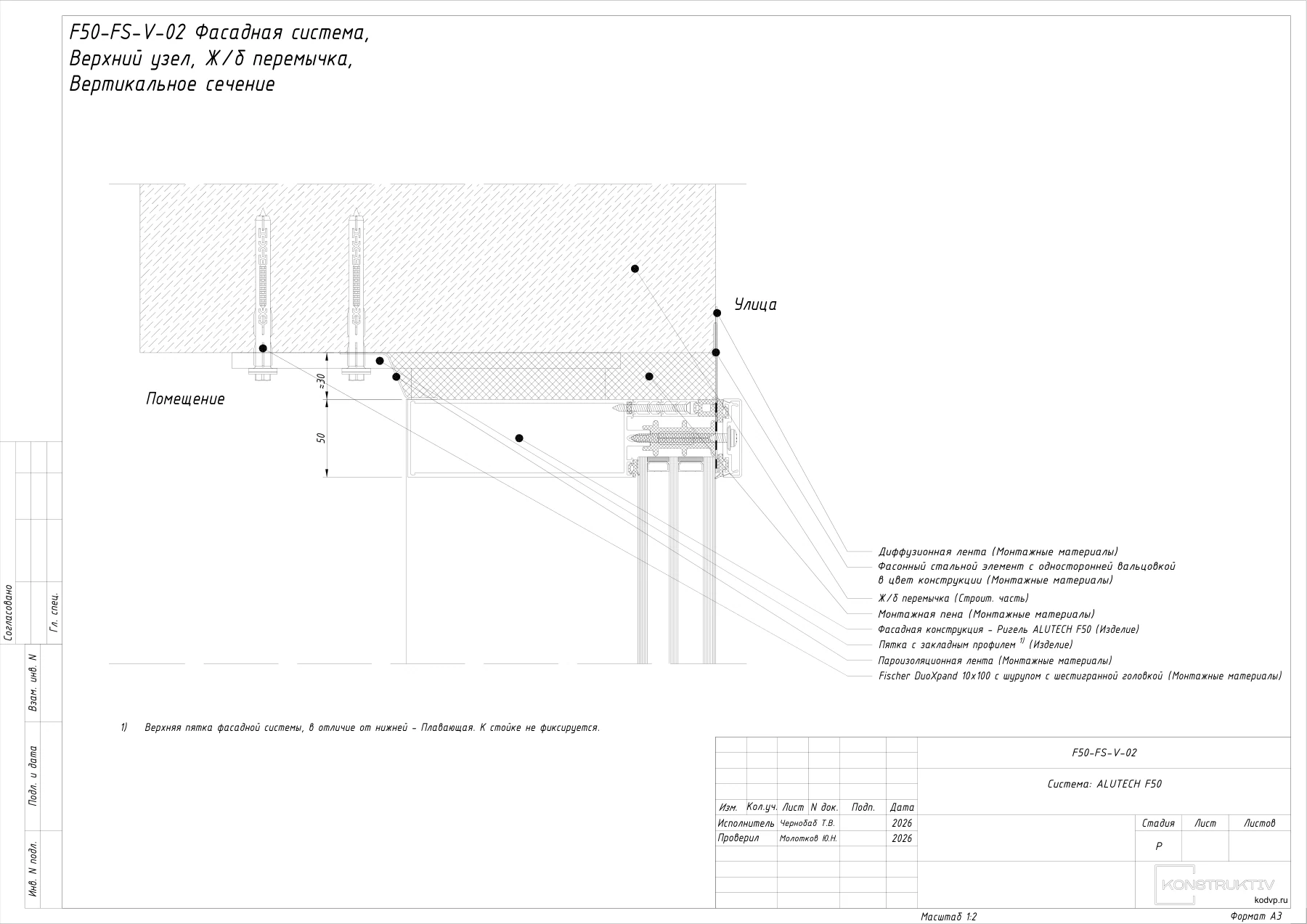

Верхний узел примыкания к железобетонной перемычке
Фасадная система, Верхний узел, Ж/б перемычка · Вертикальное сечение
Состав узла
- Система
- ALUTECH F50
- Тип узла
- Верхний узел
- Сечение
- Вертикальное сечение
- Строительное основание
- Ж/б перемычка
- Изделие
- Фасадная конструкция - Ригель ALUTECH F50
- Монтажные материалы
- Пароизоляционная лента
- Диффузионная лента
- Фасонный стальной элемент с односторонней вальцовкой в цвет конструкции
- Монтажная пена
- Fischer DuoXpand 10х100 с шурупом с шестигранной головкой
