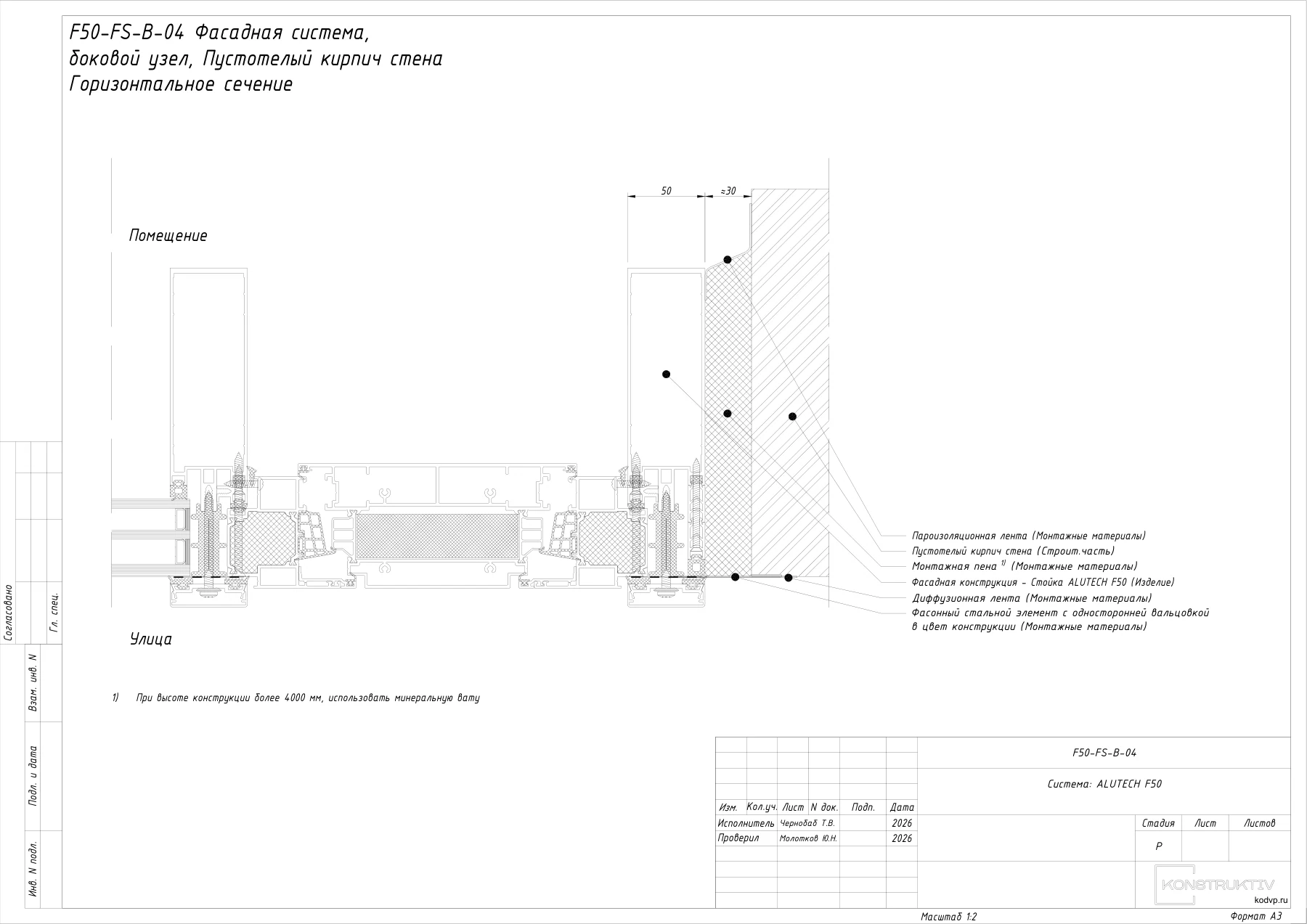

F50-FS-B-04ALUTECH F50
Боковой узел примыкания к стене из пустотелого кирпича
Фасадная система, Боковой узел, Пустотелый кирпич стена · Горизонтальное сечение
Состав узла
- Система
- ALUTECH F50
- Тип узла
- Боковой узел
- Сечение
- Горизонтальное сечение
- Строительное основание
- Пустотелый кирпич стена
- Изделие
- Фасадная конструкция - Стойка ALUTECH F50
- Монтажные материалы
- Пароизоляционная лента
- Диффузионная лента
- Фасонный стальной элемент с односторонней вальцовкой в цвет конструкции
- Монтажная пена
⚠ При высоте конструкции более 4000 мм, использовать минеральную вату
