F50-FS-B-01ALUTECH F50

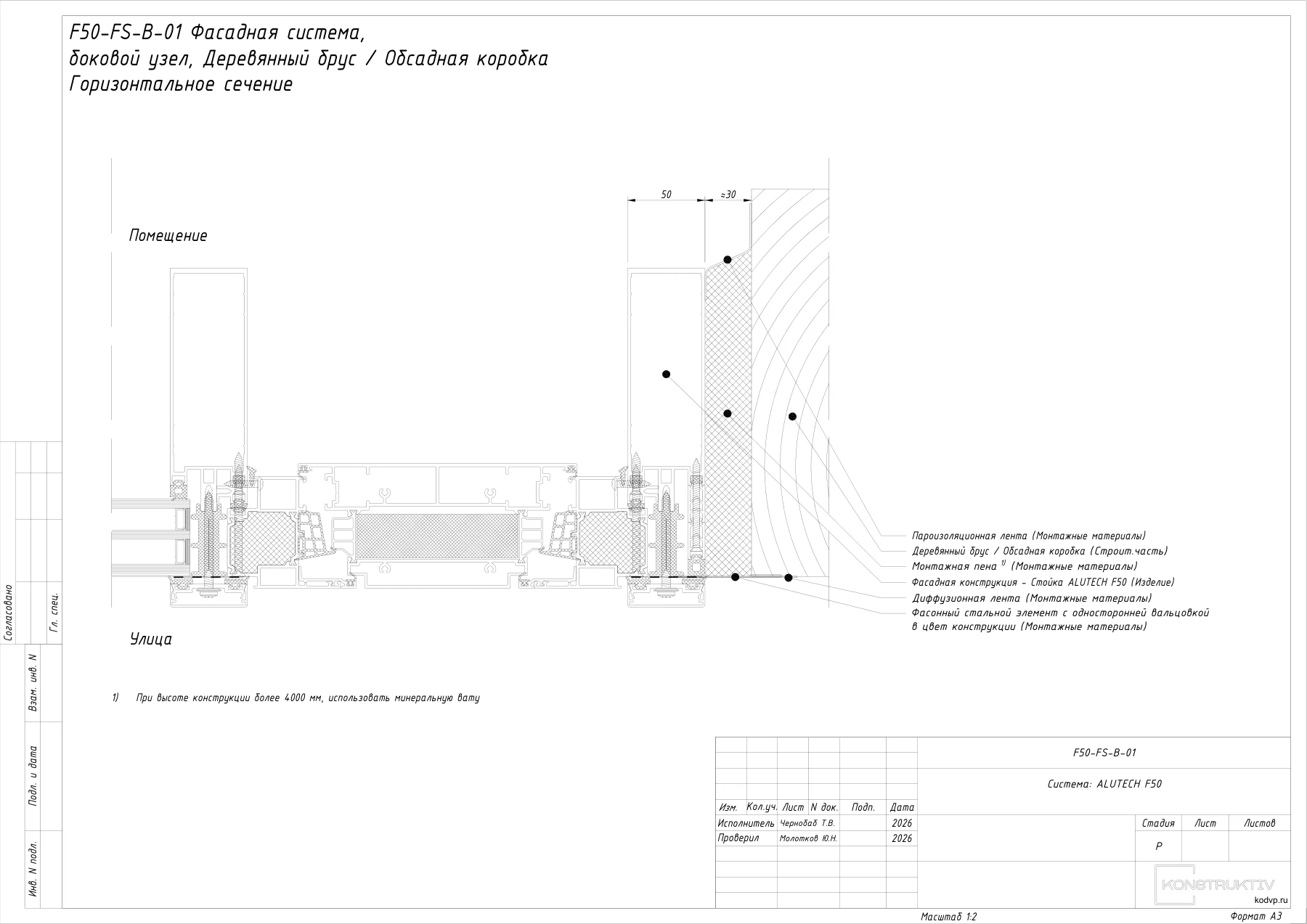

Боковой узел примыкания к деревянному брусу с обсадной коробкой
Фасадная система, Боковой узел, Деревянный брус / Обсадная коробка · Горизонтальное сечение
Состав узла
- Система
- ALUTECH F50
- Тип узла
- Боковой узел
- Сечение
- Горизонтальное сечение
- Строительное основание
- Деревянный брус / Обсадная коробка
- Изделие
- Фасадная конструкция - Стойка ALUTECH F50
- Монтажные материалы
- Пароизоляционная лента
- Диффузионная лента
- Фасонный стальной элемент с односторонней вальцовкой в цвет конструкции
- Монтажная пена
⚠ При высоте конструкции более 4000 мм, использовать минеральную вату
Открыть DWG на телефоне. Прямо на объекте чертёж можно смотреть
и обмерять в нашем бесплатном приложении
KODVP DWG для Android.
