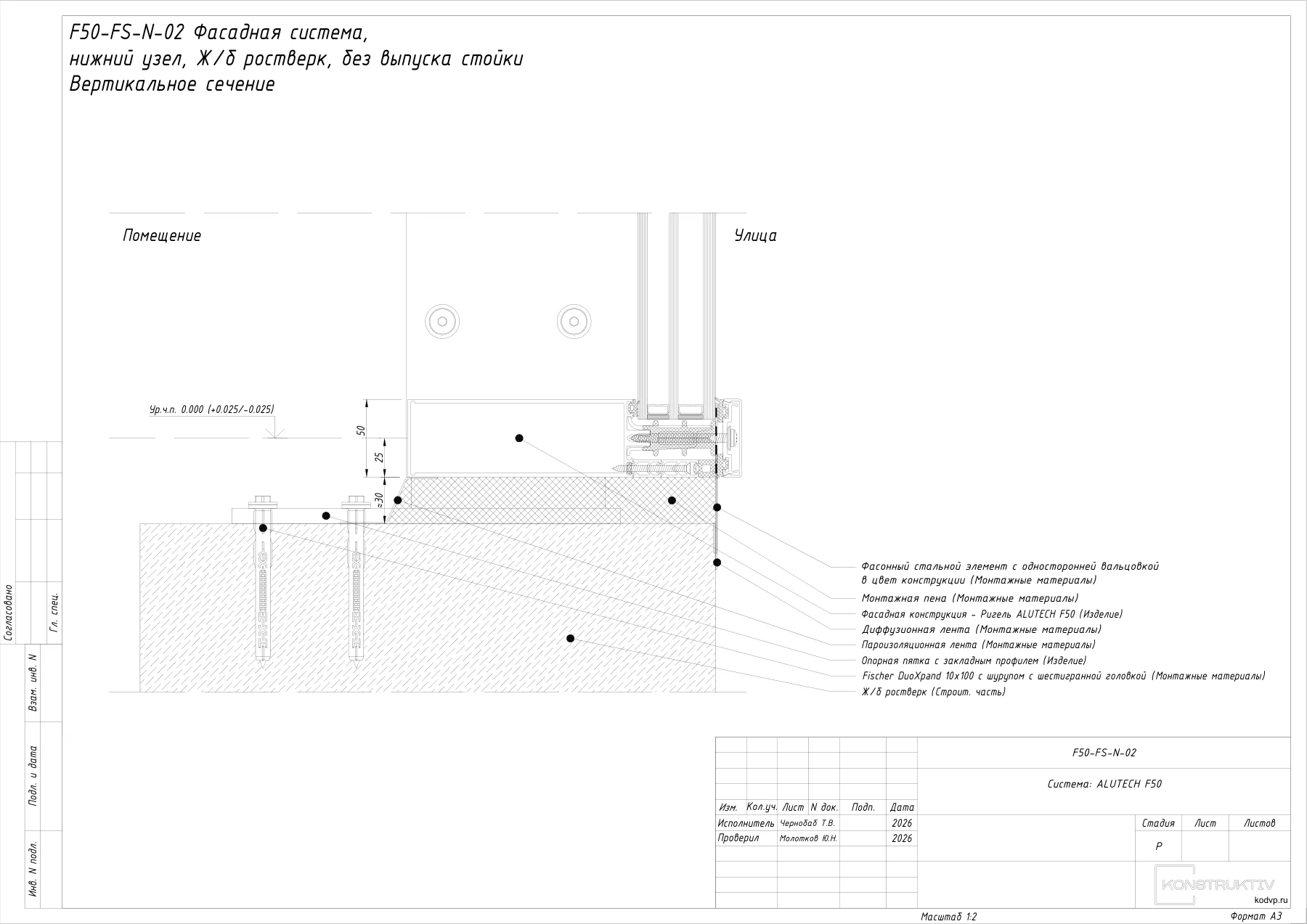

F50-FS-N-02ALUTECH F50
Нижний узел примыкания к железобетонному ростверку
Фасадная система, Нижний узел, Ж/б ростверк, без выпуска стойки · Вертикальное сечение
Состав узла
- Система
- ALUTECH F50
- Тип узла
- Нижний узел
- Сечение
- Вертикальное сечение
- Строительное основание
- Ж/б ростверк
- Изделие
- Фасадная конструкция - Ригель ALUTECH F50; 50 Опорная пятка с закладным профилем
- Монтажные материалы
- Пароизоляционная лента
- Диффузионная лента
- Фасонный стальной элемент с односторонней вальцовкой в цвет конструкции
- Монтажная пена
- Fischer DuoXpand 10х100 с шурупом с шестигранной головкой
Открыть DWG на телефоне. Прямо на объекте чертёж можно смотреть
и обмерять в нашем бесплатном приложении
KODVP DWG для Android.
