SL160-PT-N-02ALUTECH SL160

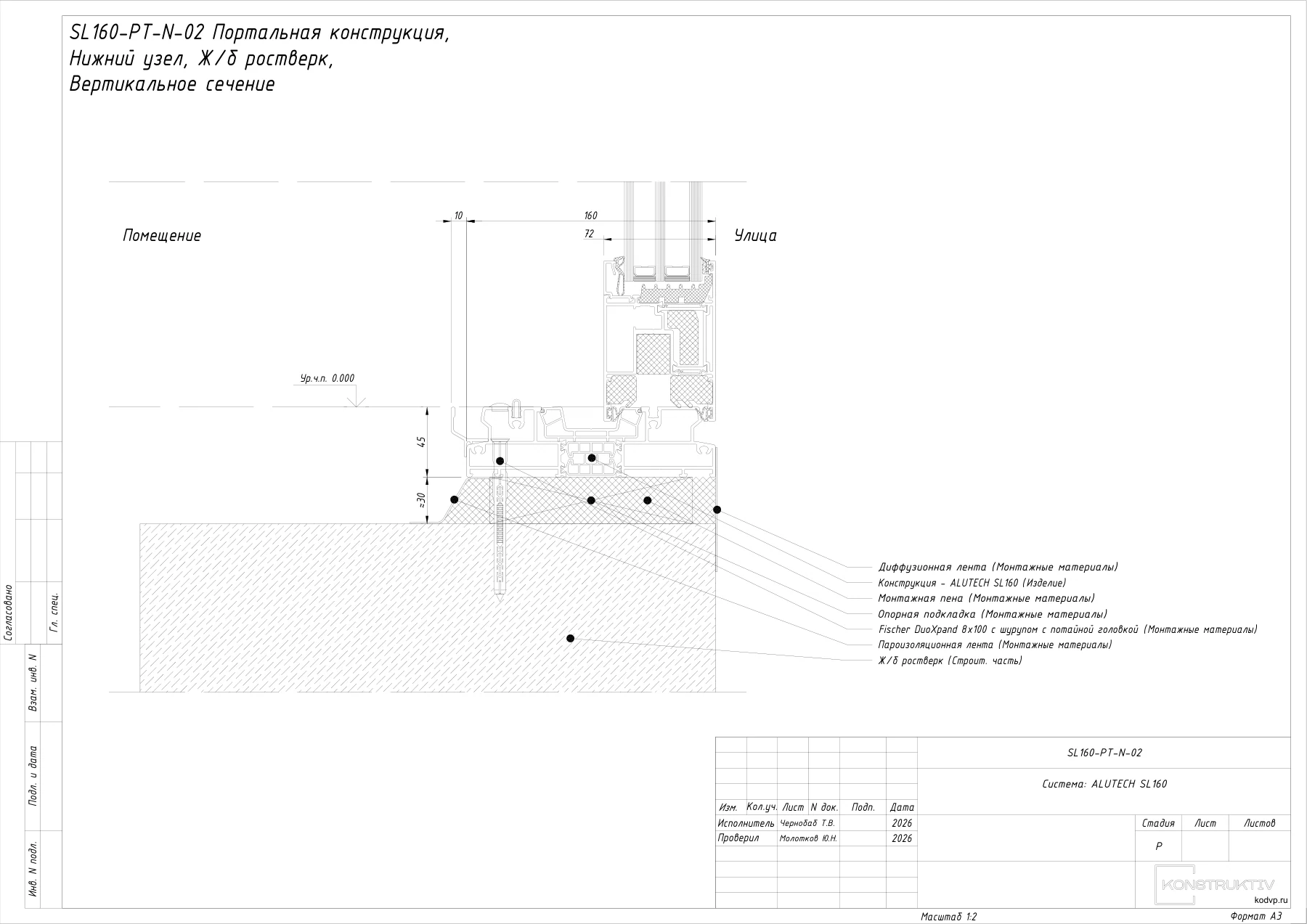

Нижний узел примыкания к железобетонному ростверку, рама 160 мм
Портальная конструкция, Нижний узел, Ж/б ростверк · Вертикальное сечение · двухдорожечная рама 160 мм
Состав узла
- Система
- ALUTECH SL160
- Тип узла
- Нижний узел
- Исполнение
- Двухдорожечная рама 160 мм
- Сечение
- Вертикальное сечение
- Строительное основание
- Ж/б ростверк
- Изделие
- Конструкция - ALUTECH SL160
- Монтажные материалы
- Пароизоляционная лента
- Диффузионная лента
- Монтажная пена
- Опорная подкладка
- Fischer DuoXpand 8х100 с шурупом с потайной головкой
Открыть DWG на телефоне. Прямо на объекте чертёж можно смотреть
и обмерять в нашем бесплатном приложении
KODVP DWG для Android.
