SL160-PT-V-02ALUTECH SL160

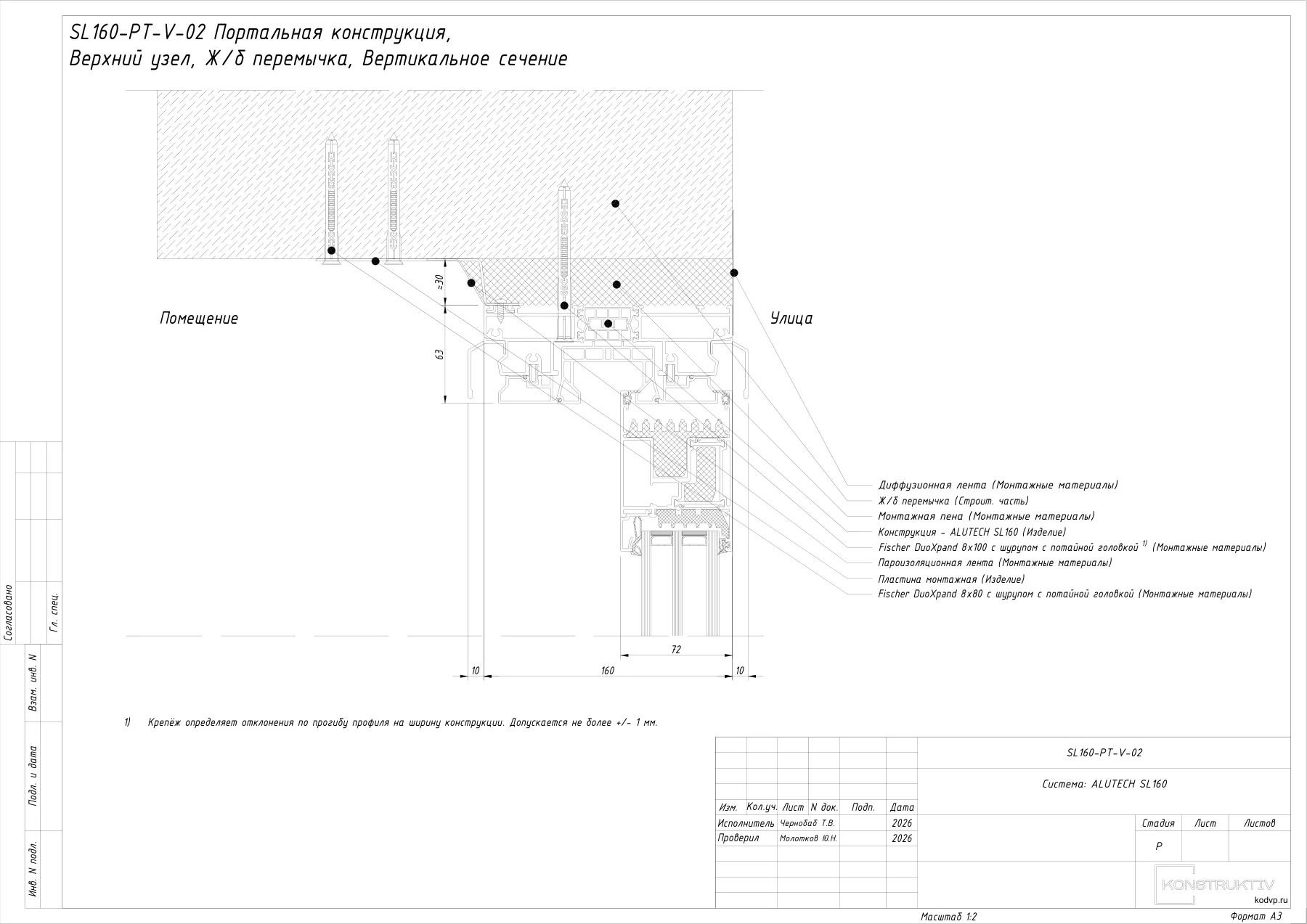

Верхний узел примыкания к железобетонной перемычке, рама 160 мм
Портальная конструкция, Верхний узел, Ж/б перемычка · Вертикальное сечение · двухдорожечная рама 160 мм
Состав узла
- Система
- ALUTECH SL160
- Тип узла
- Верхний узел
- Исполнение
- Двухдорожечная рама 160 мм
- Сечение
- Вертикальное сечение
- Строительное основание
- Ж/б перемычка
- Изделие
- Конструкция - ALUTECH SL160; Пластина монтажная
- Монтажные материалы
- Пароизоляционная лента
- Диффузионная лента
- Монтажная пена
- Fischer DuoXpand 8х100 с шурупом с потайной головкой
- Fischer DuoXpand 8х80 с шурупом с потайной головкой
⚠ Крепёж определяет отклонения по прогибу профиля на ширину конструкции. Допускается не более +/- 1 мм
Открыть DWG на телефоне. Прямо на объекте чертёж можно смотреть
и обмерять в нашем бесплатном приложении
KODVP DWG для Android.
