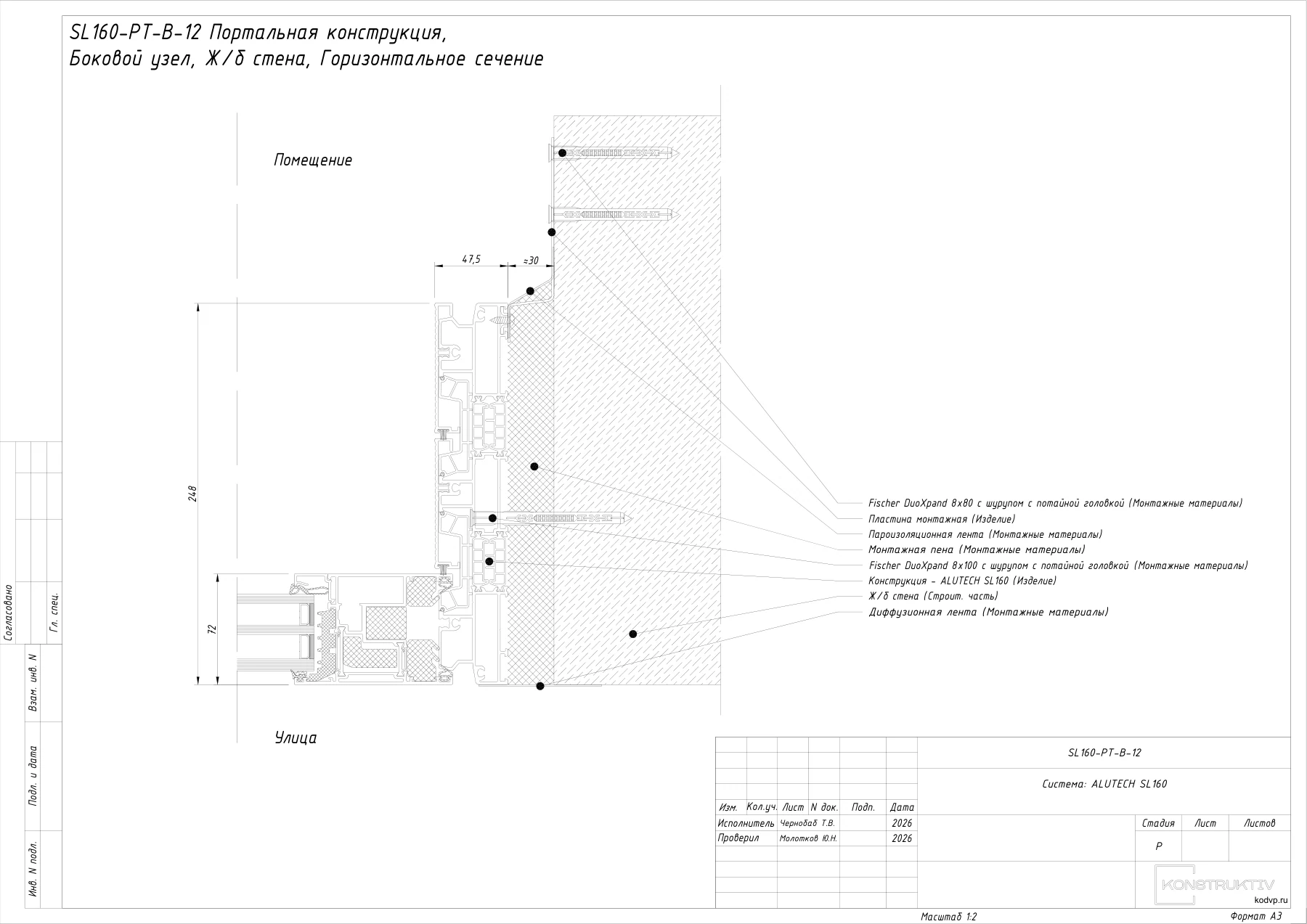

SL160-PT-B-12ALUTECH SL160
Боковой узел примыкания к железобетонной стене, рама 248 мм
Портальная конструкция, Боковой узел, Ж/б стена · Горизонтальное сечение · трёхдорожечная рама 248 мм
Состав узла
- Система
- ALUTECH SL160
- Тип узла
- Боковой узел
- Исполнение
- Трёхдорожечная рама 248 мм
- Сечение
- Горизонтальное сечение
- Строительное основание
- Ж/б стена
- Изделие
- Конструкция - ALUTECH SL160; Пластина монтажная
- Монтажные материалы
- Пароизоляционная лента
- Диффузионная лента
- Монтажная пена
- Fischer DuoXpand 8х100 с шурупом с потайной головкой
- Fischer DuoXpand 8х80 с шурупом с потайной головкой
Открыть DWG на телефоне. Прямо на объекте чертёж можно смотреть
и обмерять в нашем бесплатном приложении
KODVP DWG для Android.
