Одно окно — разные предложения: 4-16-4 из обычного, «сырого» стекла или стёкла от 6 мм с закалкой. Цена заметно отличается. Толщина стекла в стеклопакете определяется расчётом под проём, этаж и город. Как проверить предложение самому?
Расшифровка формулы, тепло, солнце и шум — в обзоре стеклопакетов; здесь — прочность, прогиб и закалка.
Нормы не дают таблицы толщин — стекло рассчитывают
По ГОСТ 24866-2014, п. 9.4, каждое стекло рассчитывают отдельно под нагрузки. Нормативной таблицы «такой размер — такая толщина» нет. Фраза «по ГОСТ 4 мм запрещено при таком размере» неверна.
| Источник | Что он даёт |
|---|---|
| ГОСТ 24866-2014, п. 9.4 | Расчёт каждого стекла; требования к прогибу задаёт проект. Без них приведены рекомендации стандарта |
| ГОСТ 33561-2015, п. 5.4 и 5.6 | Прочность для проектирования: обычное стекло — 15 МПа, закалённое — 120 МПа; температурные прогибы вызывают оптические искажения |
| Матрица Larta Glass для фасадов | Предварительная рекомендация производителя, а не нормативная таблица толщин |
| Заводские таблицы | По практике заводов — это не норма; предельные площади расходятся в 2,75–4 раза |
От одних климатических нагрузок — перепадов температуры и давления — стекло 4 мм в обычных размерах почти всегда проходит по прочности. Но остаются ветер, безопасность по месту, термошок, перевозка и монтаж. Прочность и прогиб — разные проверки.
Толщина стекла: когда 4 мм хватает, а когда нет
Возьмём Петербург и двухэтажный дом высотой 8 м. По СП 20.13330.2016, п. 11.1.5, когда дом не выше своего размера поперёк ветра, расчётная высота — высота дома. Первый этаж не означает «ветра почти нет».
Посёлок с домами ниже 10 м, поле и берег — местность A. Лес — B, если деревья выше 10 м тянутся на требуемое расстояние против ветра: здесь 240 м. Со стороны поля опушку считают как A. У угла дома отсос — ветер, тянущий стекло наружу, — в примере сильнее в 1,8 раза.
Ниже — расчёт, не формулы для заказа. В ячейках: напряжение самого нагруженного стекла относительно его предела прочности; максимальный прогиб стёкол. Напряжения уточнены по EN 16612. Например, для сырой панорамы в посёлке уточнённо 114 %, программа показывает с запасом 272 % — линейную оценку.
| Пакет и обработка | Лес B | Посёлок A | A, у угла |
|---|---|---|---|

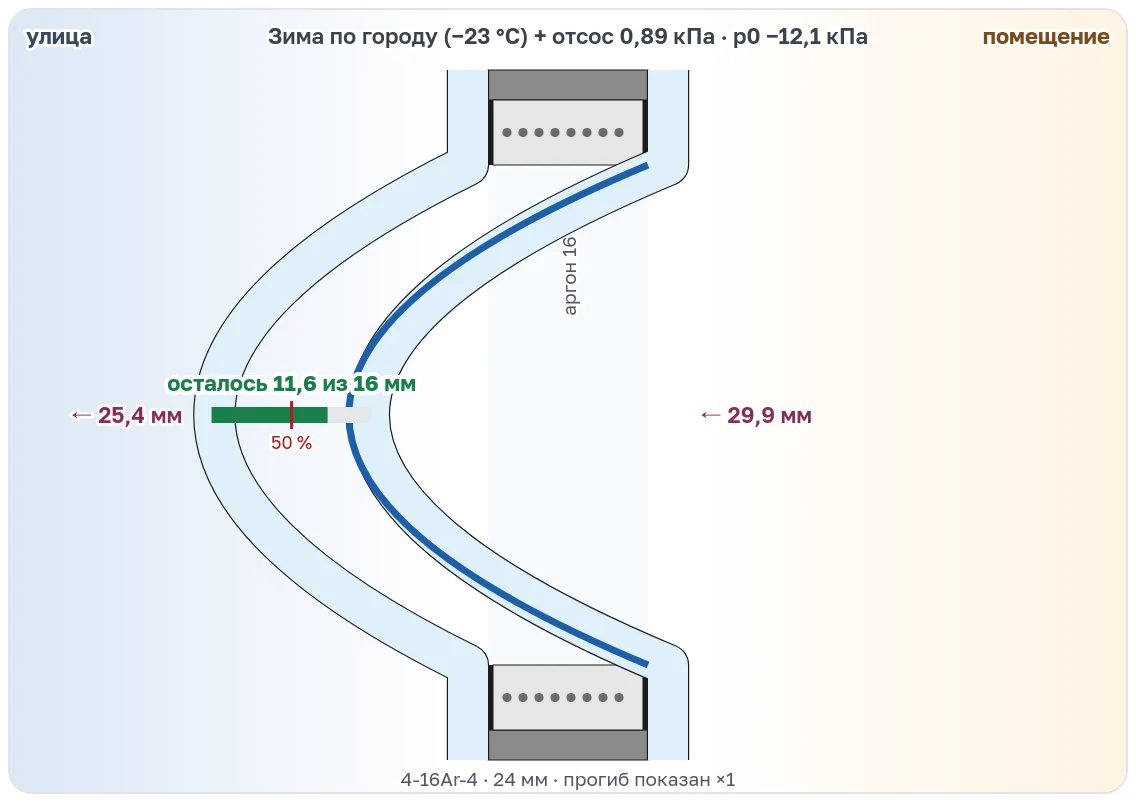

| Панорама 2000×2800, 4-16Ar-4i, сырые | 90 %; 20,5 мм | 114 %; 23,1 мм | 192 %; 29,9 мм |

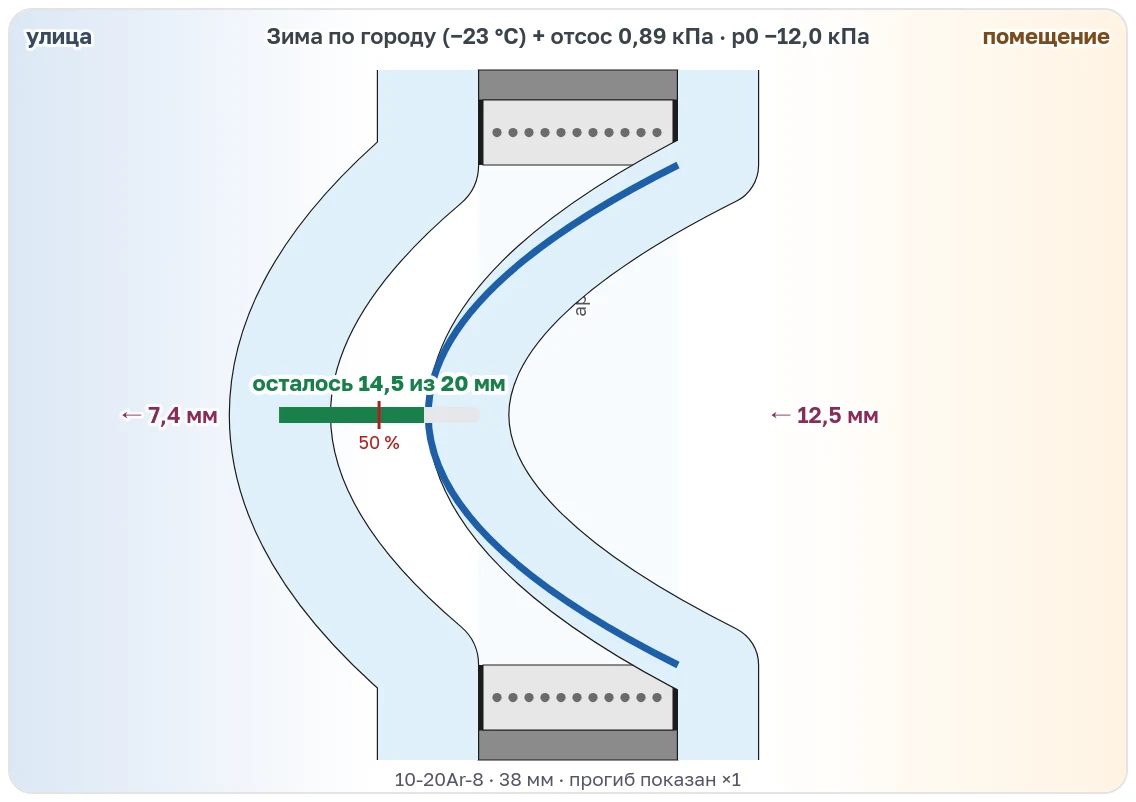

| Та же панорама, 10-20Ar-8i, закалённые | 7 %; 8,0 мм | 8 %; 9,1 мм | 10 %; 12,5 мм |

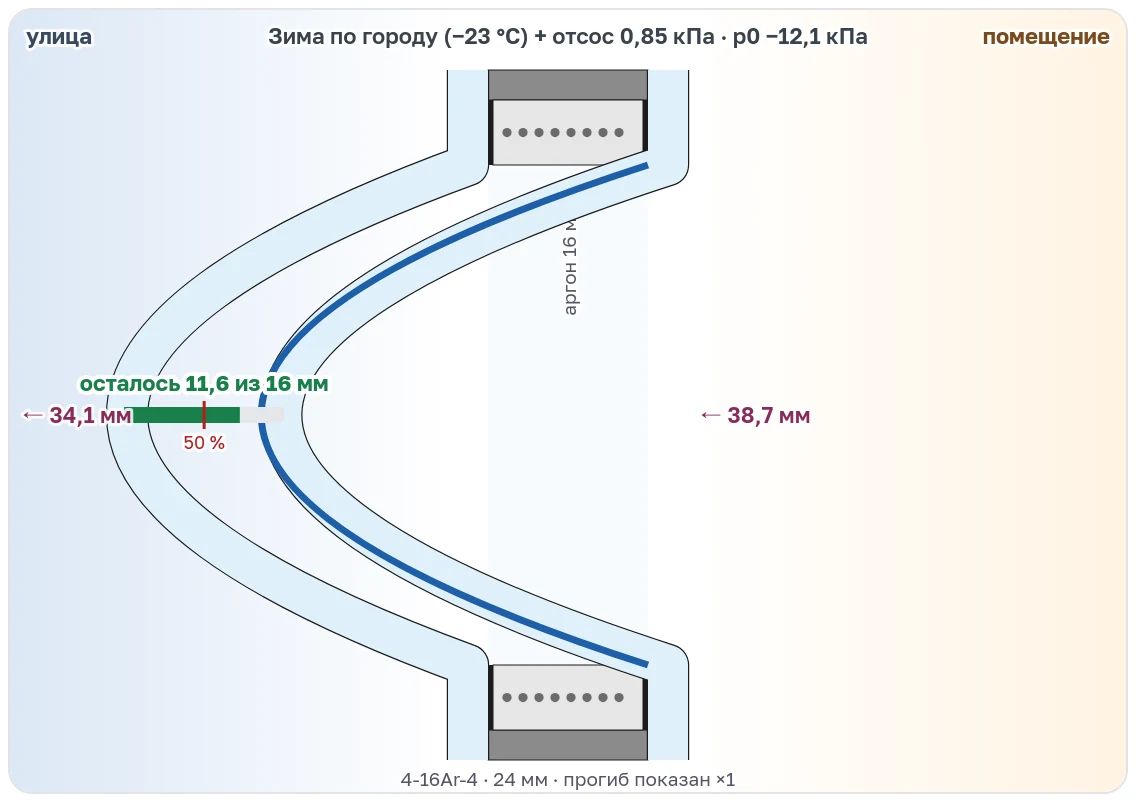

| Пакет портала 3000×2500, 4-16Ar-4i, сырые | 112 %; 26,5 мм | 143 %; 29,9 мм | 244 %; 38,7 мм |

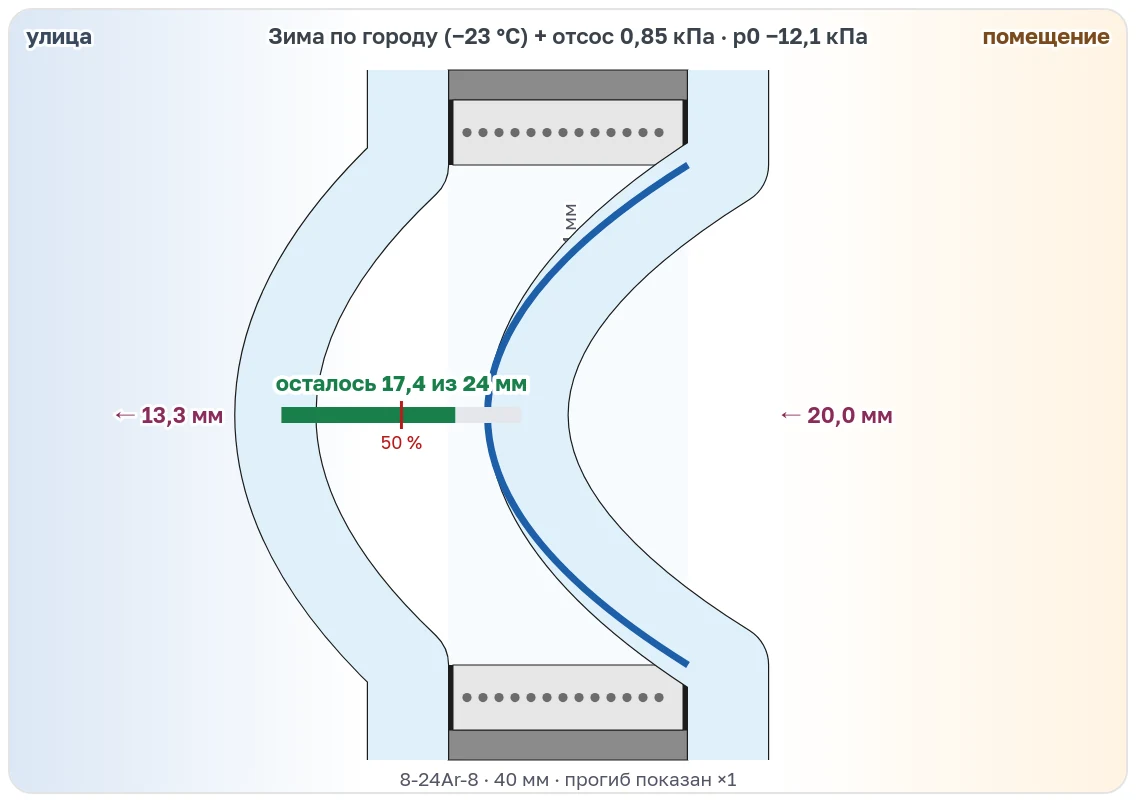

| Тот же размер, 8-24Ar-8i, закалённые | 7 %; 13,5 мм | 8 %; 15,3 мм | 11 %; 20,0 мм |
При пиковом ветре ГОСТ 24866, п. 9.4, без требований проекта рекомендует меньший предел: L/100 короткой стороны или 50 мм. Здесь для панорамы — 20 мм, портала — 25 мм. Сырая панорама в лесу проходит по прочности, но превышает рекомендацию по прогибу; в посёлке не проходит по прочности.
«Толще» не всегда разумнее. Фасадная матрица предлагает закалённый 12-24Ar-10i массой 412 кг. У ALUTECH ALT SL160 предел всей створки — 440 кг вместе с профилем. Закалённый 8-24Ar-8i весит 300 кг и проходит проверки ветра. У 6-24Ar-6i масса 225 кг, но прогиб у угла 27,1 мм — выше рекомендации. Состав подтверждает поставщик с учётом фурнитуры; рассчитан размер пакета, не створки.
Для прямоугольного фронтона 2500×3000 результаты те же: поворот прямоугольника их не меняет, расчётная высота остаётся высотой дома. Подъём и замена сложнее. Фигурный пакет программа точно не рассчитывает — нужен изготовитель.
Пример, где 4 мм уместно по прочности: балконная дверь 900×2100 на первом этаже, местность B. Состав 4-16Ar-4i проходит: уточнённо 81 %, программа показывает с запасом 89 %. Это не разрешение на сырое стекло в двери — безопасность проверяют отдельно.
Для контраста: витраж 2000×2800 из сырого 4-16Ar-4i на высоте 25 м, местность B, даёт уточнённо 121 % — не проходит. В загородном доме тоже решают размер, ветер, безопасность и монтаж.
Закалка: норма, практика и риск от солнца
По СП 426.1325800.2020, п. 6.5.7, в двери с однокамерным пакетом оба стекла должны быть безопасными — закалёнными или многослойными. Для панорамы от пола п. 6.1.21 предусматривает ограждение или горизонтальный ригель не ниже 1,2 м; без ограждения допускается защитное многослойное стекло не ниже СМ4 и (или) Р2А. Под открывающимися створками нужен металлический ригель на высоте 1,2 м.
Триплекс — многослойное стекло — удерживает осколки после разрушения. Закалённое стекло рассыпается и выпадает: закалка не заменяет защиту от выпадения через проём.
Закалка всех стёкол при площади пакета от 3 м² — практика заводов ради перевозки и монтажа, не нормативный порог. Закалку от 6 мм принимаем как правило Конструктива: у более тонкого закалённого стекла ГОСТ 30698 допускает большую волну поверхности.
По ГОСТ 24866, п. 5.2.7, для неупрочнённого наружного стекла поглощение солнца ограничено 30 %; в диапазоне 30–50 % упрочнение рекомендуется, выше — обязательно. Проверяется и марка: по руководству производителя Larta серия HT и LartaPro Premium T RAM применяются только после закалки, а LartaHome Therm RAM закалять нельзя.
Термошок — трещина от неравномерного нагрева. Производители указывают на тень свеса, снег у кромки, конвектор, плотные шторы и качество кромки. Программа предупреждает, но численно термошок не считает. HST — термовыдержка закалённого стекла — рекомендуется СП 426, п. 6.5.6; метод — ГОСТ EN 14179-1.
Чем оборачивается неправильная формула
На морозе газ в камере сжимается, стёкла сближаются. Кольца Ньютона — цветные концентрические разводы в центре — могут означать почти сомкнувшиеся или касающиеся стёкла. При касании вибрация повреждает мягкое покрытие, след остаётся. ГОСТ 24866, п. 9.21, не допускает соприкосновения с кольцами Ньютона; в редакции Изменения № 2 требование относится к нормальным условиям эксплуатации.
«Линза» в отражении означает прогиб, но не доказывает скорого разрушения. Трещина от кромки без удара может указывать на термошок. Конденсат со стороны комнаты связан с температурой стекла и влажностью. Газ уходит через кромку и у исправного пакета; холодная эксплуатация может снижать долговечность и вести к разгерметизации.

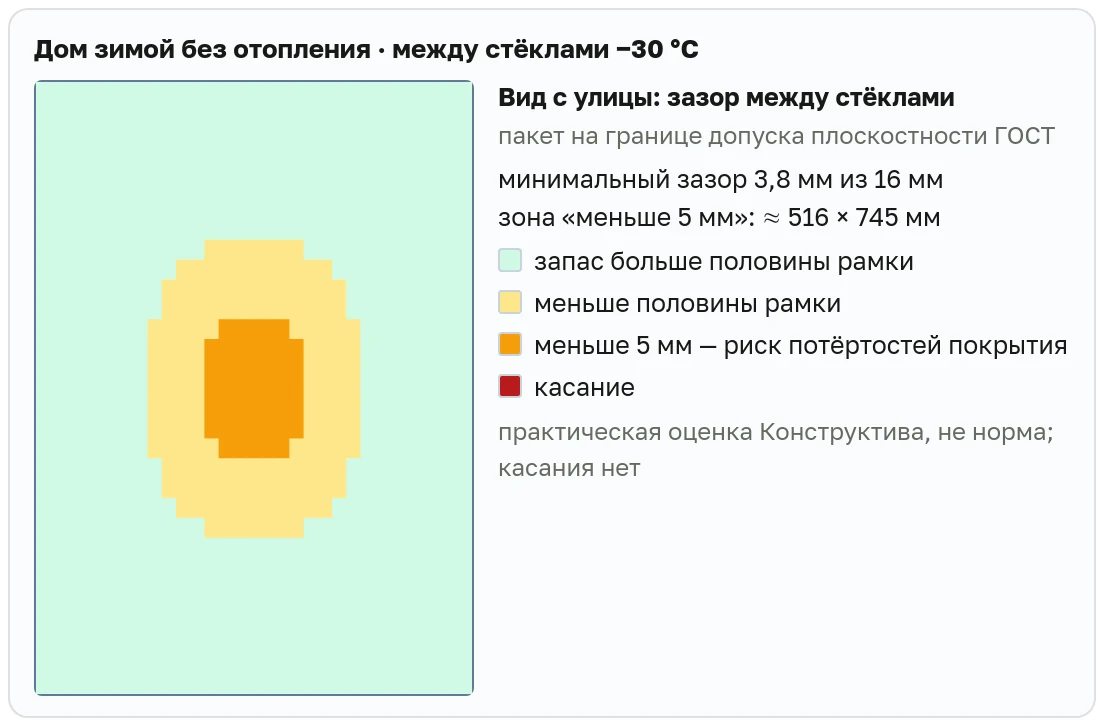

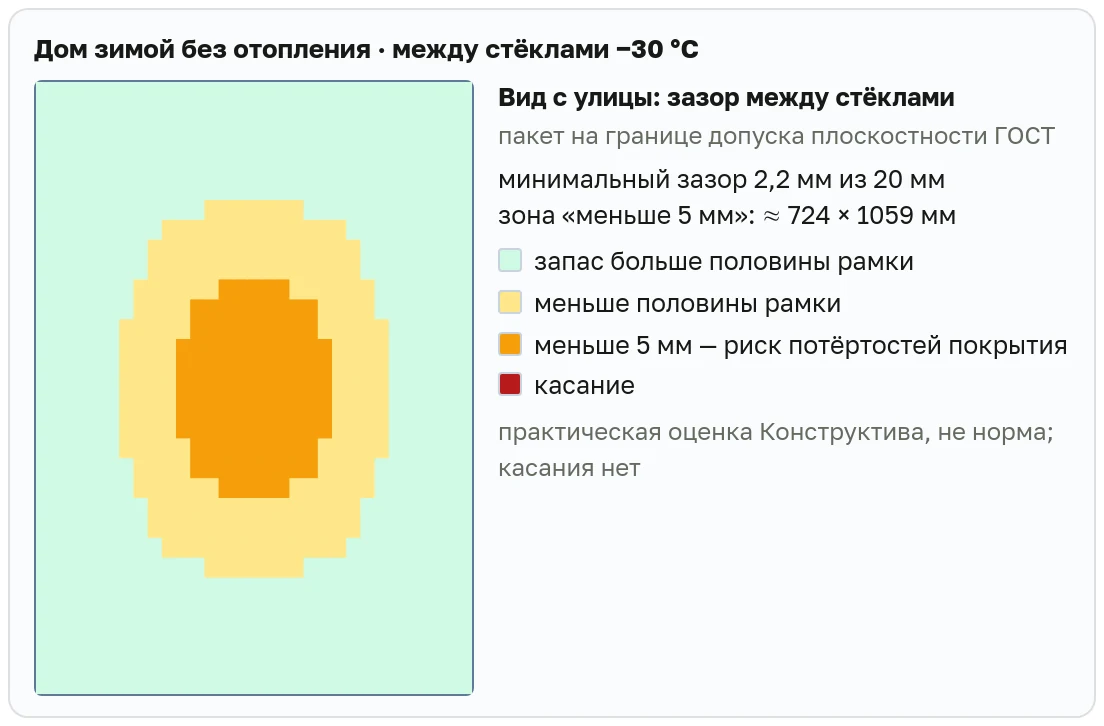

Правильный пакет не лучше во всём. У панорамы 2000×2800 расчётный зазор зимой без отопления: 3,8 мм у сырого 4-16Ar-4i и 2,2 мм у закалённого 10-20Ar-8i. Закалённый вариант здесь проигрывает: по ГОСТ 30698 у него шире допуск плоскостности, а проверка берёт худший допустимый случай. Это не обещание такого зазора у каждого изделия. Порог 5 мм — правило Конструктива, не норма.
Для зимовки без отопления помогают более широкая дистанционная рамка, тёплый режим и замер фактической плоскостности у поставщика, а не просто увеличение толщины стекла. ГОСТ 24866, п. 9.14, рекомендует внутри не ниже +5 °C; ниже возможна разгерметизация.
Тонкое стекло уже стоит? Без паники: зафиксируйте признаки и обратитесь к изготовителю. Пока стёкла не сомкнулись, «линзу» обычно исправляют подкачкой камеры без замены — решает изготовитель пакета. При касании со следом на покрытии пакет меняют. Не давите на стекло и не подкачивайте камеру самостоятельно.
Расчёт требуется с 01.04.2016 — введения ГОСТ 24866-2014. Изменение № 2 с 01.09.2026 расширило стандарт на неотапливаемые помещения и уточнило пределы; под ветром предел прогиба скорее стал мягче. Нового запрета 4 мм нет: уточнились условия эксплуатации, расчёт требовался и раньше.
ПВХ, дерево, алюминий: как проверить предложение
При любой раме стеклопакет — отдельное изделие по ГОСТ 24866: прочность и прогиб считают одинаково. Различаются допустимая толщина заполнения, масса створки, опоры и монтаж. Программа считает пакет, не раму; данных о деревянных рамах нет. Доплата бывает обоснована составом, обработкой и монтажом, а не просто «миллиметрами».
Вопросы поставщику:
- Какова полная формула: толщина каждого стекла, ширина камер и газ?
- Какие стёкла закалены? Если пакет от 3 м² — как учтена заводская практика закалки?
- Есть ли расчёт прочности и прогиба с ветром для наших размеров, города, высоты дома, местности и угла здания?
- Как выполнена безопасность двери или панорамы от пола, по какому пункту СП 426?
- Какова точная марка покрытия, допустима ли закалка, проверены ли поглощение солнца и термошок?
- Какая рамка и вторичный герметик? Силикон от 5 м² — правило Конструктива; какое решение заложено здесь?
- Каков зазор зимой, особенно при узких камерах и доме без отопления? Есть ли измерение плоскостности?
- Совместимы ли масса и общая толщина пакета с рамой и фурнитурой, как его доставят и установят?
Сначала проверьте сами: открыть «Подбор стеклопакета». Введите формулу, размер и условия; сравните прочность, прогиб и карту зазора. Программа бесплатная; порядок работы — в инструкции. Окончательный состав подтверждает изготовитель.
Строите дом в Петербурге или Ленобласти? Подберём окна ALUTECH со стеклопакетом, рассчитанным под ваши проёмы — связаться с нами.
Что важно запомнить
- Нормативной таблицы толщин нет: каждое стекло рассчитывают под нагрузки.
- Стекло 4 мм бывает достаточным по прочности, но безопасность проверяют отдельно.
- Для большого пакета важны высота дома, лес или открытая местность и угол здания.
- Закалка не заменяет триплекс и не гарантирует лучший зазор в доме без отопления.
- Сравнивайте расчёт, обработку, массу и монтаж; проверяйте предложение в программе.
Частые вопросы
Правда ли, что по ГОСТ нельзя ставить стекло 4 мм?
Нет. По ГОСТ 24866, п. 9.4, каждое стекло рассчитывают под нагрузки. Безопасность места установки проверяют отдельно.
Нужно ли закалённое стекло в панорамное окно дома?
Решают расчёт, марка стекла и условия. Для панорамы от пола закалка сама по себе не заменяет ограждение или защитное многослойное стекло по СП 426, п. 6.1.21.
Что значат цветные разводы в центре стеклопакета?
Концентрические кольца могут указывать на сближение или касание стёкол. Изготовитель проверит зазор; не нажимайте на стекло.
Почему стеклопакет лопнул без удара?
Возможен термошок: солнце нагревает одну часть, другая остаётся в тени. Причину устанавливает специалист после осмотра.
