«Подбор стеклопакета» — новая бесплатная программа Конструктива без регистрации. Заказчику дома — выбор состава; архитектору, проектировщику, снабженцу и монтажнику — показатели и заявка. В справочнике 158 городов России и Беларуси. Каждое число подписано методикой или источником; расчёт стеклопакета выполняет программа по ГОСТ, европейским нормам и сводам правил, а не нейросеть.
Этот калькулятор стеклопакета онлайн работает и на телефоне: нижняя панель показывает состав, Ug и кнопку «К результату».
Удобнее читать с открытой программой: откройте «Подбор стеклопакета» в соседней вкладке и повторяйте шаги.

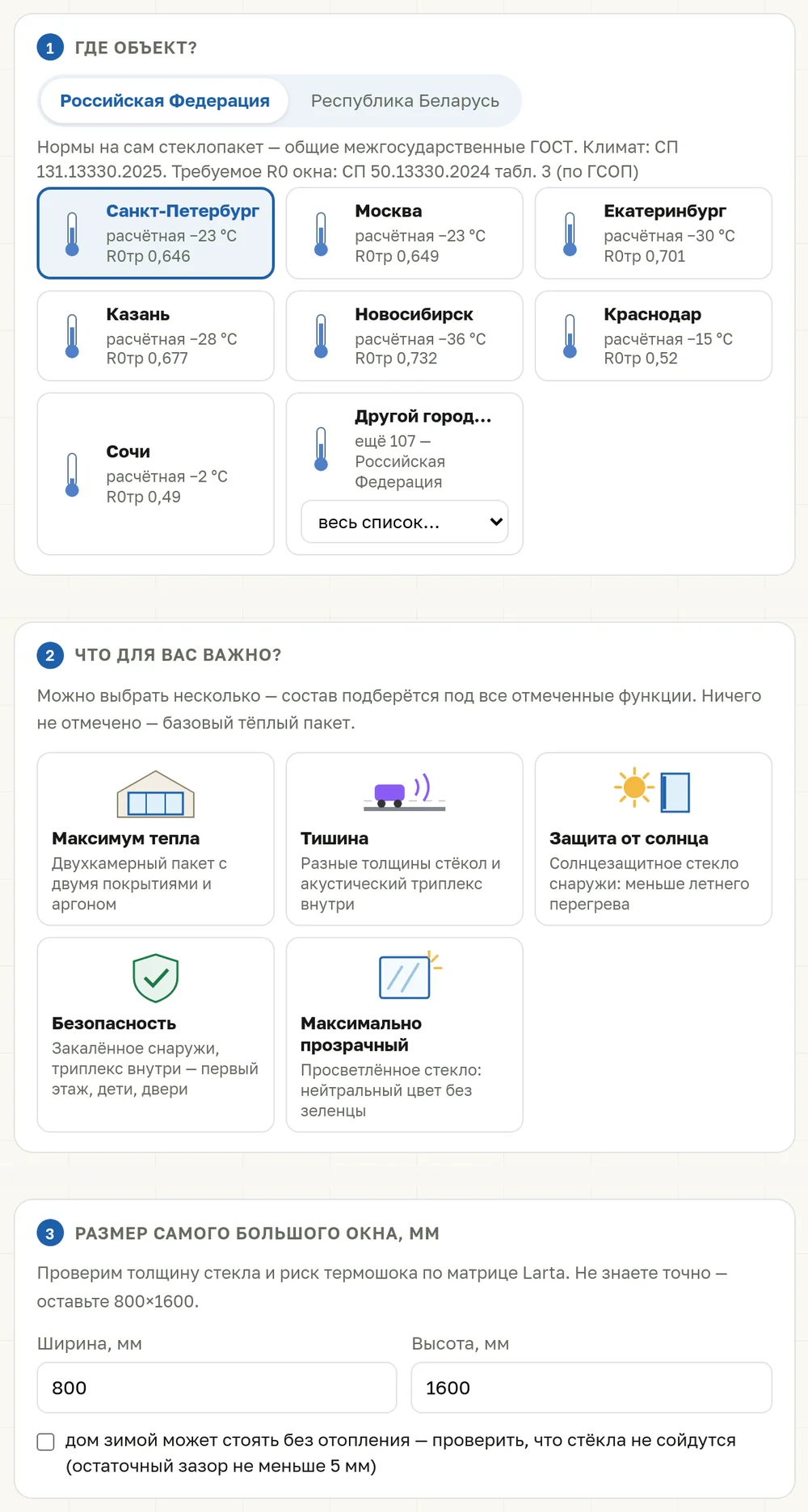

Простой режим: подбор стеклопакета в три шага
Чтобы понять, какой стеклопакет выбрать для дома, начните с простого режима.
- Выберите страну и город объекта. Для Беларуси дополнительно укажите «Новое строительство» или «Ремонт, реставрация»: от этого зависит требование по теплу.
- Отметьте, что для вас важно: «Максимум тепла», «Тишина», «Защита от солнца», «Безопасность», «Максимально прозрачный». Можно выбрать несколько целей. Если ничего не отмечать, программа предложит базовый тёплый пакет.
- Введите размер самого большого окна. Отметьте «дом зимой может стоять без отопления», если это ваш случай: программа проверит отдельный сценарий охлаждения пакета.
По умолчанию: Санкт-Петербург, 800×1600 мм, цели не отмечены. Результат — 6-14Ar-4i. Под ним выберите тип помещения: жильё, кухня, ванная или офис. Эта настройка меняет влажность и точку росы — температуру, при которой влага из воздуха начинает оседать на поверхности.

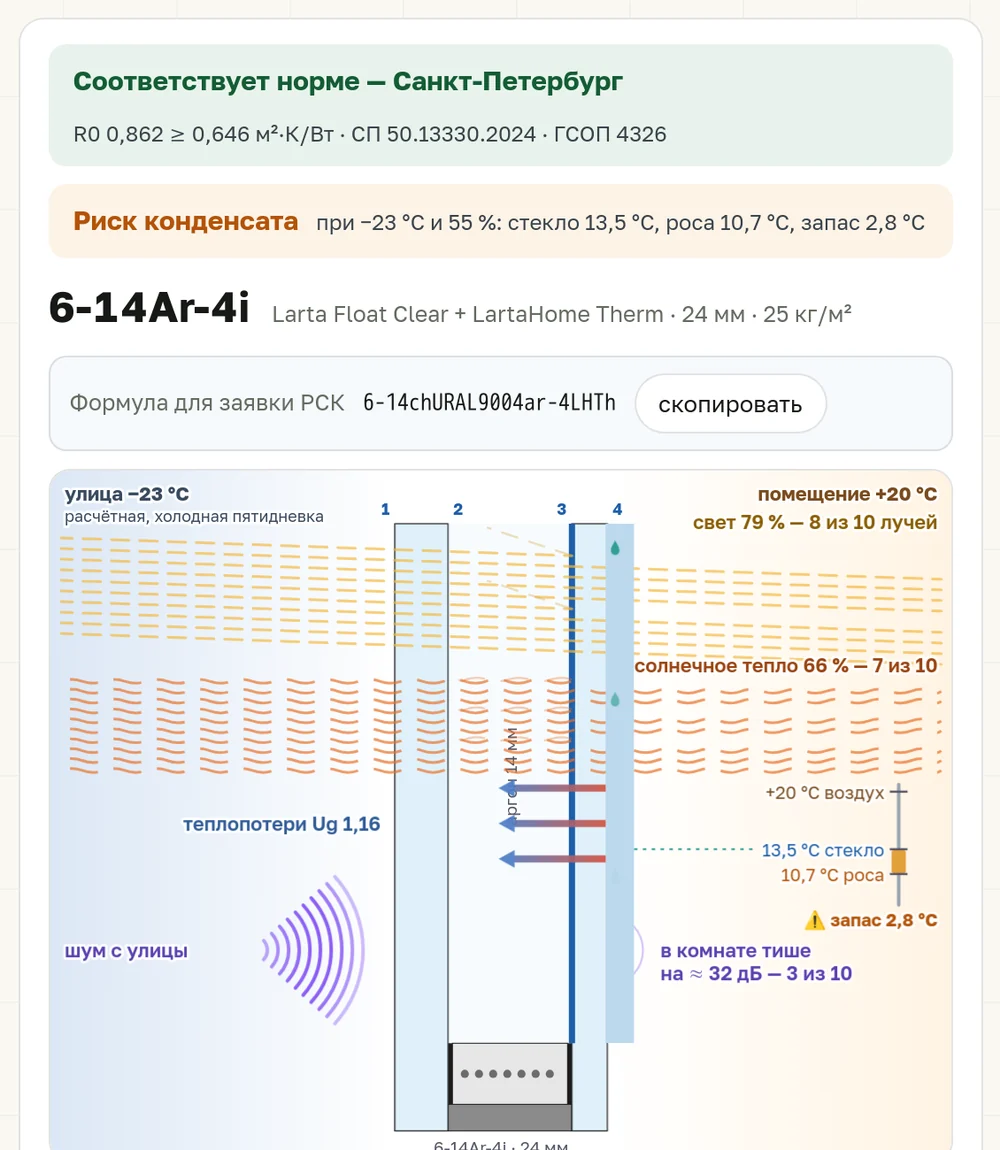

Как читать результат и формулу стеклопакета
Сначала прочитайте вердикт. В петербургском примере написано: «Соответствует норме», R0 0,862 ≥ 0,646 м²·К/Вт по СП 50.13330.2024. R0 — сопротивление теплопередаче: больше означает меньше потерь тепла. Но программа сравнивает центр пакета, а норма относится ко всему заполнению проёма; у готового окна с рамой сопротивление ниже. Зелёная строка не подтверждает соответствие окна целиком.
Рядом — «Риск конденсата». При −23 °C снаружи, +20 °C внутри и влажности 55 % стекло имеет температуру 13,5 °C, точка росы — 10,7 °C, запас — 2,8 °C. Предупреждение появляется при запасе меньше 3 °C: это правило Конструктива, а не норма. Требование к внутреннему стеклу не ниже +3 °C по СП 50.13330.2024, п. 5.7, выполнено. Программа предупреждает о небольшом запасе, а не объявляет пакет бракованным.
Формула 6-14Ar-4i означает: наружное стекло 6 мм, камера 14 мм с аргоном, внутреннее стекло 4 мм с энергосберегающим покрытием «i». Для завода копируйте строку «Формула для заявки РСК»: 6-14chURAL9004ar-4LHTh.

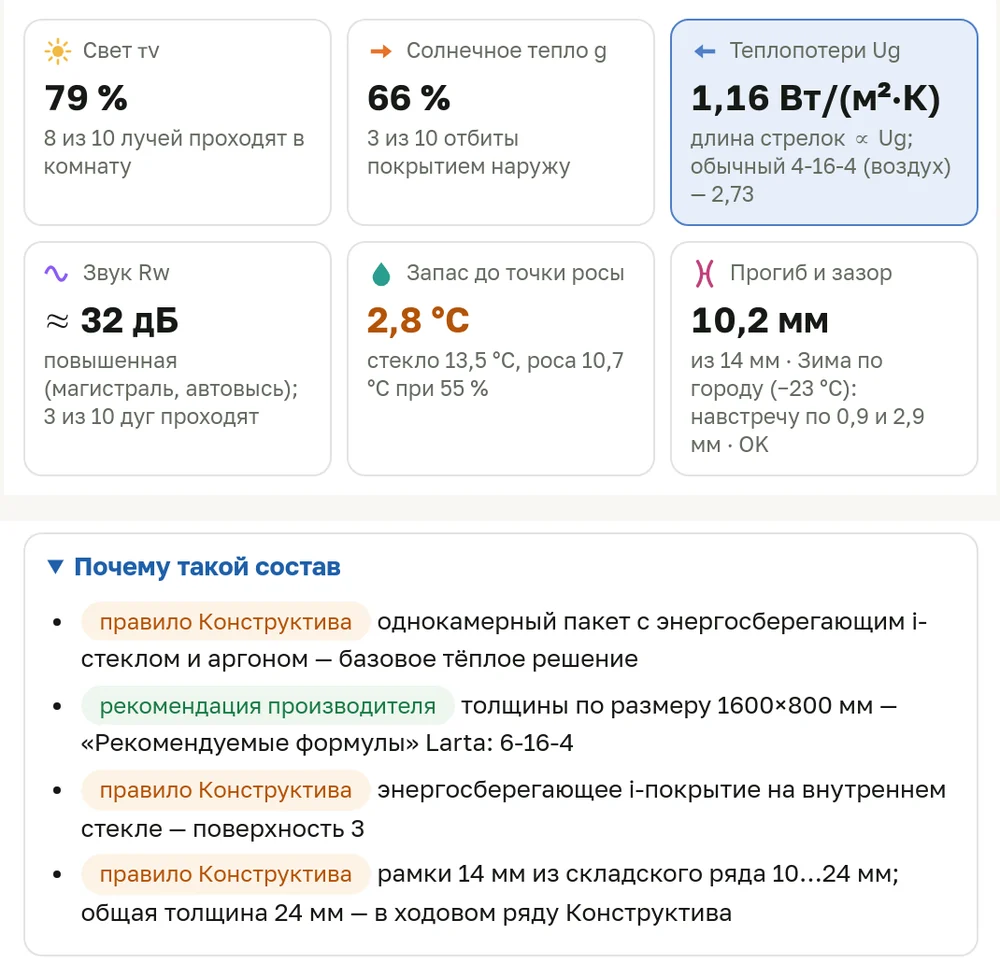

Живое сечение показывает свет, солнечное тепло, теплопотери, звук, температуры стекла и росы. Сопоставьте рисунок с карточками:
| Показатель | Что значит и как читать | На экране Петербурга | Источник |
|---|---|---|---|
| Ug, Вт/(м²·К) | Теплопотери центра пакета; меньше — теплее | 1,16 | Расчёт по ГОСТ EN 673-2016 |
| Свет τv | Доля дневного света внутрь; больше — светлее | 79 % | Паспортные данные марок |
| Солнечное тепло g | Доля солнечного тепла внутрь; меньше — сильнее защита от летнего солнца | 66 % | Паспортные данные марок |
| Rw, дБ | Лабораторный индекс звукоизоляции; больше — лучше изоляция | ≈ 32 | Табличные значения EN 12758 |
| Запас до росы | Насколько стекло теплее точки росы; больше — больше запас | 2,8 °C | EN 673 и формула Магнуса; порог риска — правило Конструктива |
| Прогиб и зазор | Сколько пространства остаётся между стёклами | 10,2 мм из 14 мм | DIN 18008-2 / EN 16612; касание запрещено ГОСТ 24866, п. 9.21 |
Rw не обещает такое же снижение шума в комнате: на больших форматах и на холоде фактическая изоляция ниже лабораторной. В блоке «Почему такой состав» различайте метки: «норма» — требование документа, «производитель» — его рекомендация, «практика» — отраслевой подход, «правило Конструктива» — решение компании, не стандарт.

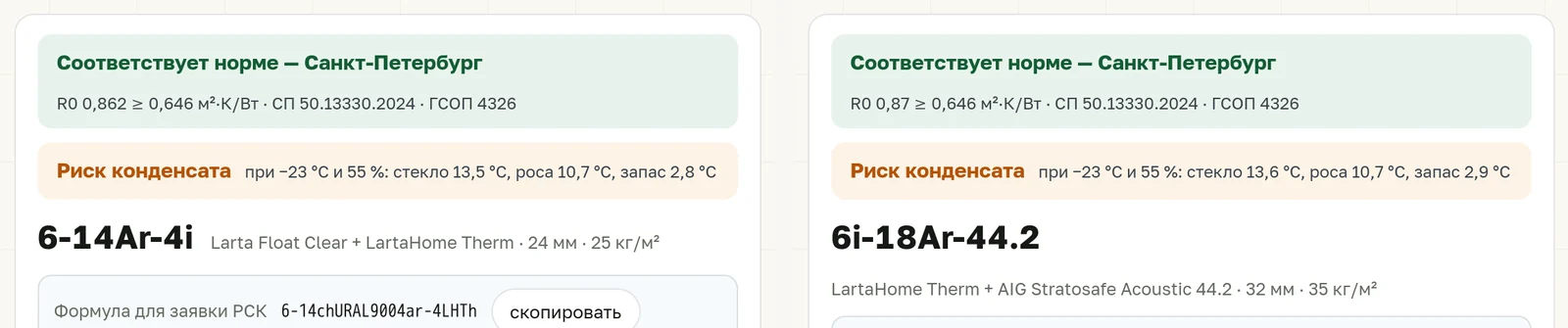

Попробуйте цель «Тишина». Состав станет 6i-18Ar-44.2: снаружи стекло с покрытием, внутри акустический триплекс — стёкла, склеенные плёнкой. Своей цифры шума для этого состава программа не показывает: его нет в таблице измеренных составов, а формульная оценка для акустической плёнки не печатается — ошибка формулы на таких составах до 12 дБ. В строке Rw написано «нет измерения», а рядом — измеренные похожие составы с тем же триплексом: 39…42 дБ с пометкой «не ваш пакет». Состав под задачу есть, подтверждённой цифры для него нет.
Для Минска при новом строительстве программа сама переходит на двухкамерный 6i-14Ar-4-12Ar-4i: R0 1,493 ≥ 1,0 м²·К/Вт по СН 2.04.02-2020. При ремонте хватает 6-14Ar-4i: 0,862 ≥ 0,6. В Беларуси требование задано видом работ, в России — градусо-сутками отопительного периода.
Расчёт относится к центру стеклопакета, не к краю, раме и примыканию к стене. Нет паспорта марки на выбранную толщину — свет и солнце не печатаются. Это инженерная оценка без цены, не оферта; окончательный состав подтверждает изготовитель.
Расширенный режим: настройки для проектировщика

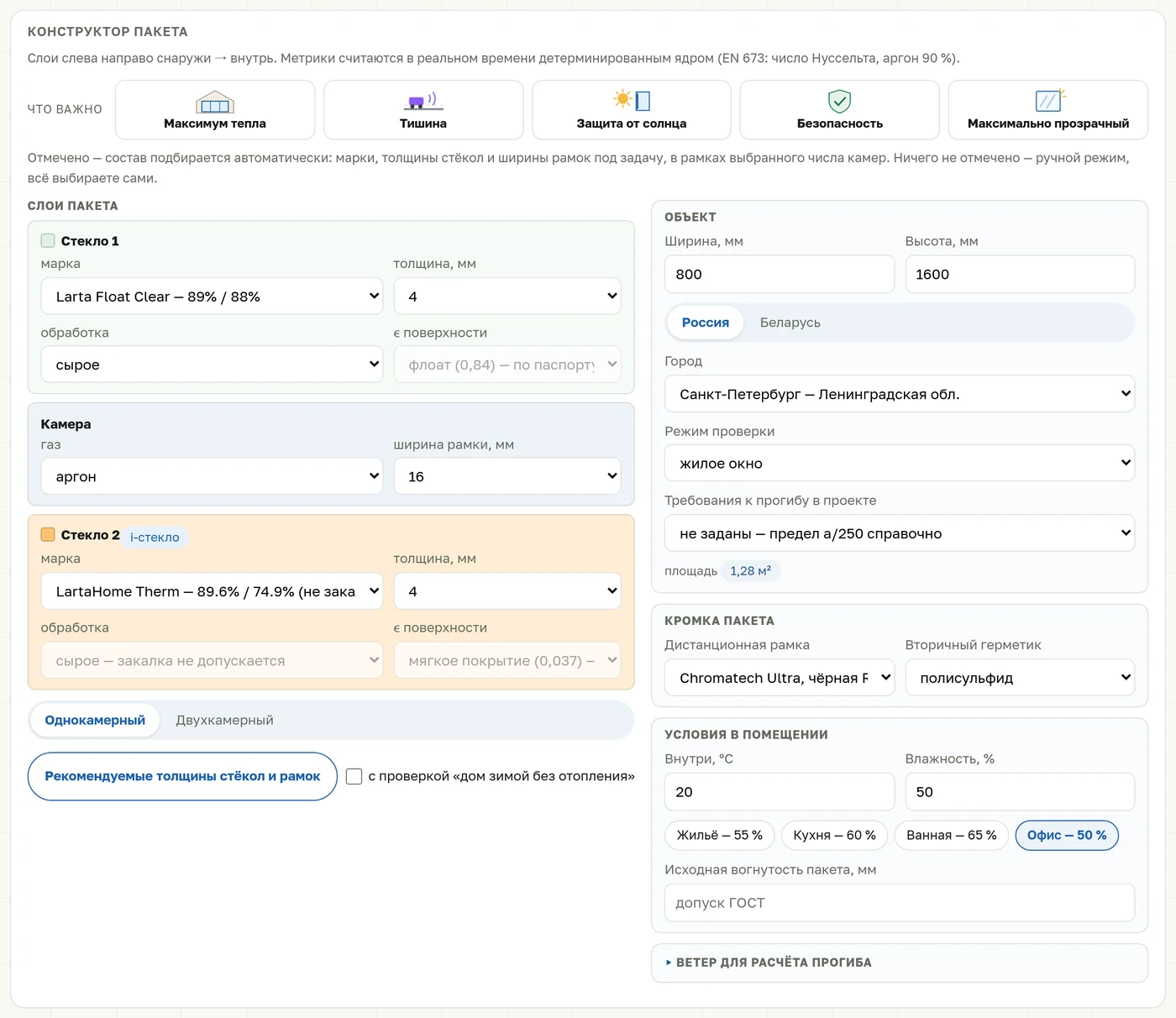

В конструкторе слоёв задайте число камер, для стёкол — марку, толщину, обработку и ε покрытия, его излучательную способность; для камер — газ и ширину рамки. Цели автоматически собирают состав; снимите их для ручного режима. Кнопка «Рекомендуемые толщины стёкол и рамок» сохраняет марки.
В блоке «Объект» задайте размер, страну, город и режим проверки: жилое окно или фасад. Для Беларуси укажите вид работ. В поле «Требования к прогибу в проекте» отразите, заданы ли они: без требований проекта предел a/250, где a — короткая сторона, показан справочно. Это рекомендация внутри ГОСТ 24866, п. 9.4, а не универсальный запрет для любого проекта.
В «Кромке» выберите дистанционную рамку — тёплую или алюминиевую — и вторичный герметик, полисульфид или силикон. В условиях помещения задайте температуру, влажность и измеренную начальную вогнутость пакета. Для ветра выберите отсутствие нагрузки, задайте w± либо используйте помощник СП 20.13330 с районом, местностью, высотой и углом здания.

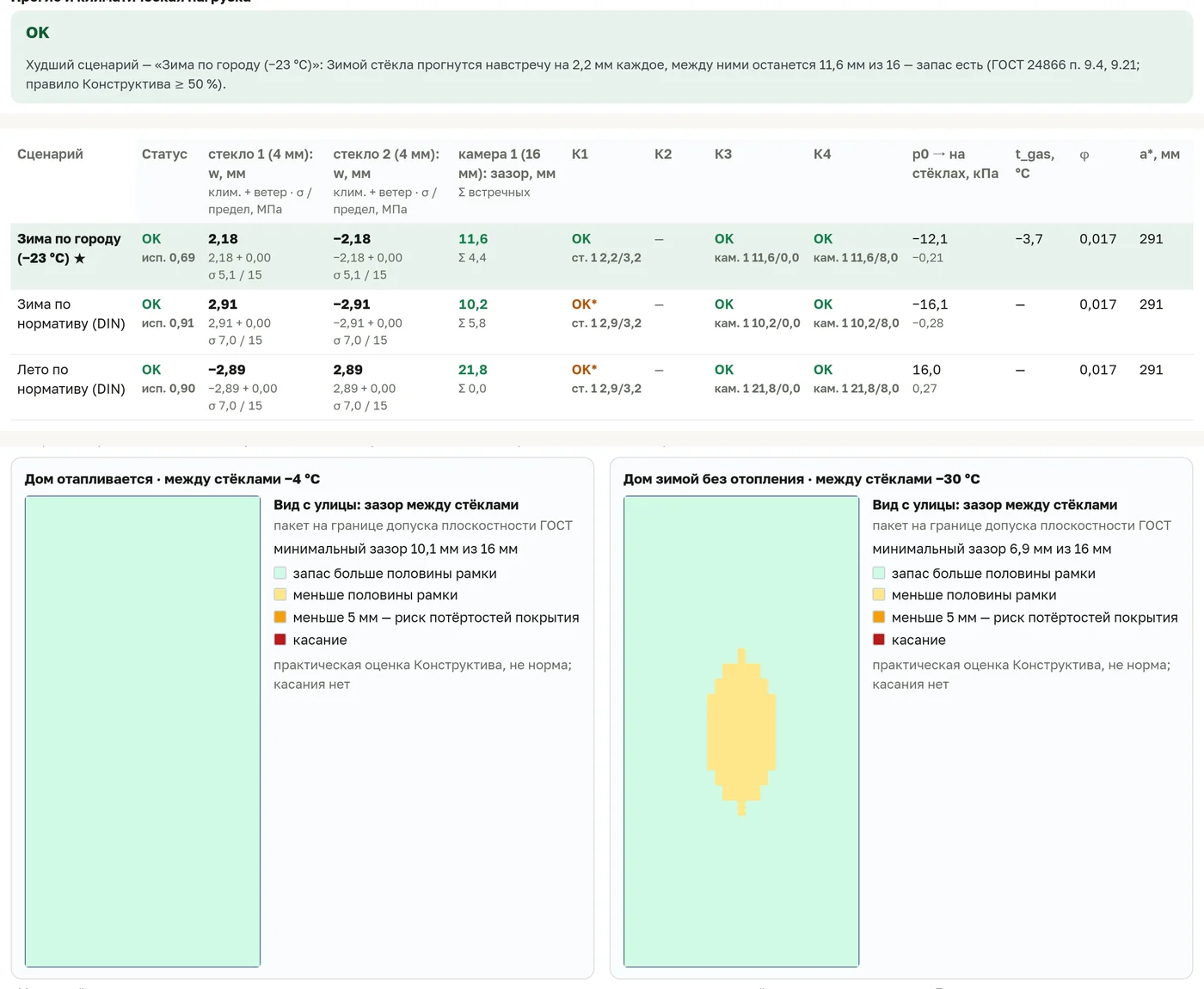

Навигация «Разделы» ведёт к показателям, прочности, прогибу, практике, режиму без отопления, поверхностям и сечению. Сравните зимний и летний сценарии прогиба, варианты с ветром. Карты зазора показывают расстояние между стёклами по площади с отоплением и без него; инженерное сечение кромки выполнено 1:1.
Практическая оценка К5 учитывает зажим кромки в раме и начальную вогнутость; порог 5 мм — правило Конструктива. Для дома без отопления К6 проверяет зазор при охлаждении газа до −30 °C: требование не менее 5 мм тоже принято компанией. Изменение № 2 к ГОСТ 24866 включает неотапливаемые помещения, но такого числового критерия не задаёт.
Сравнение марок: свет, солнце и ультрафиолет

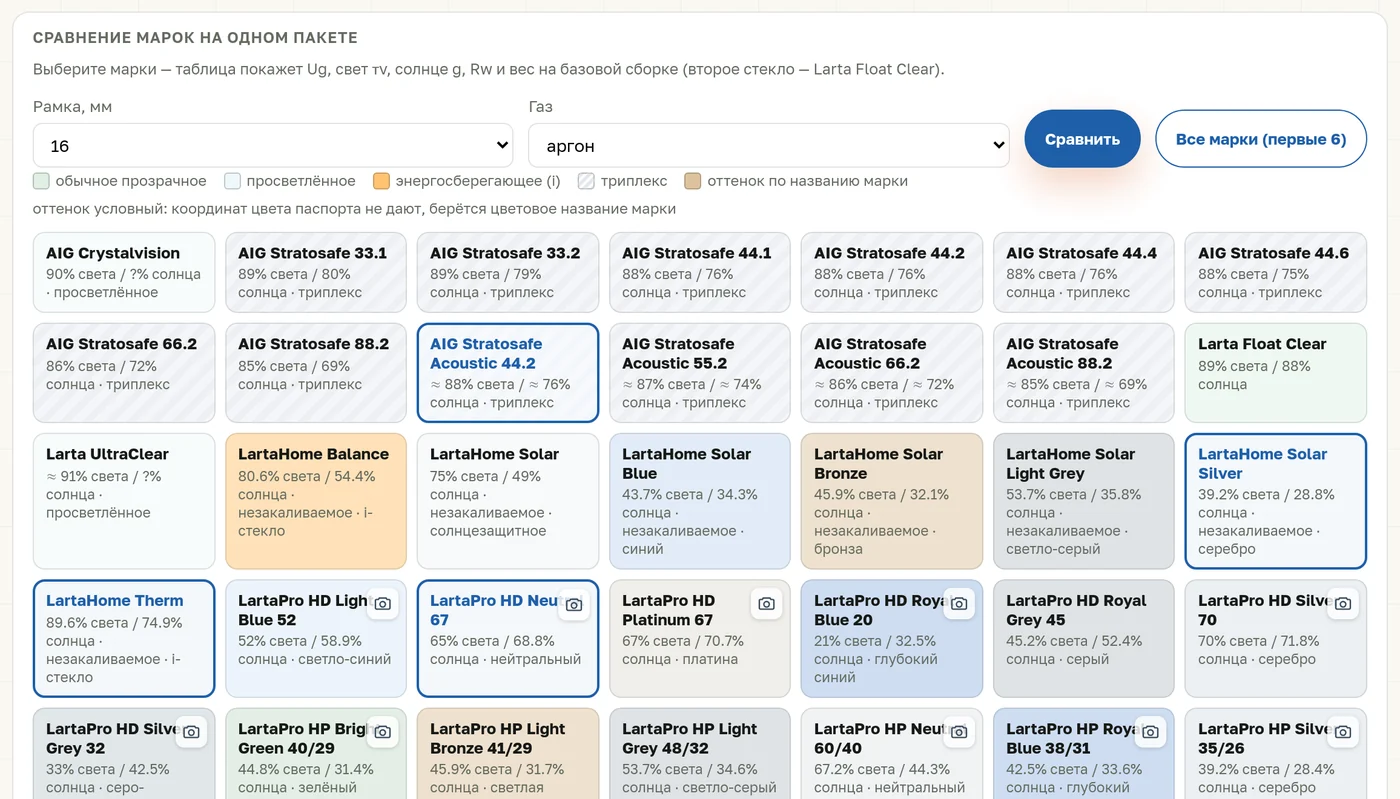

Во вкладке «Сравнение марок» выберите марки Larta Glass и AIG. Таблица повторяет экран: выбранная марка, камера 16 мм и Larta Float Clear.
| Марка | Тип; стекло | Ug, Вт/(м²·К) | Свет | Солнце | УФ, паспорт | Rw, дБ | Вес, кг/м² |
|---|---|---|---|---|---|---|---|
| LartaHome Therm | Энергосберегающее; 4 мм | 1,15 | 80 % | 67 % | 37 % | ≈ 30 | 20 |
| LartaHome Solar Silver | Солнцезащитное и энергосберегающее; 4 мм | 1,15 | 35 % | 27 % | 23 % | ≈ 30 | 20 |
| LartaPro HD Neutral 67 | Солнцезащитное повышенной стойкости; 4 мм | 2,62 | 58 % | 58 % | 47 % | ≈ 30 | 20 |
| AIG Stratosafe Acoustic 44.2 | Многослойное акустическое; 8 мм | 2,59 | ≈ 79 % | ≈ 68 % | — | ≈ 32,7 | 30 |
Солнцезащитное стекло уменьшает и поток света: у Solar Silver остаётся 35 %. Поэтому смотрите на свет и солнце вместе. УФ у разных марок отличается в разы; меньшее пропускание означает меньшую склонность штор и мебели к выгоранию, но не обещание, что они никогда не выцветут. УФ указан по паспорту производителя для паспортного состава: программа не пересчитывает его для другой сборки.
У акустического триплекса в этой таблице лучший Rw, но высокие теплопотери без энергосберегающего покрытия. В подборе он поэтому сочетается с энергосберегающим стеклом. Rw сравнительной сборки нельзя переносить на состав из простого режима.
У части марок есть снимок фасада из каталога Larta Glass с подписью объекта и автора — это не образец цвета.
Выгрузки и заявка на завод

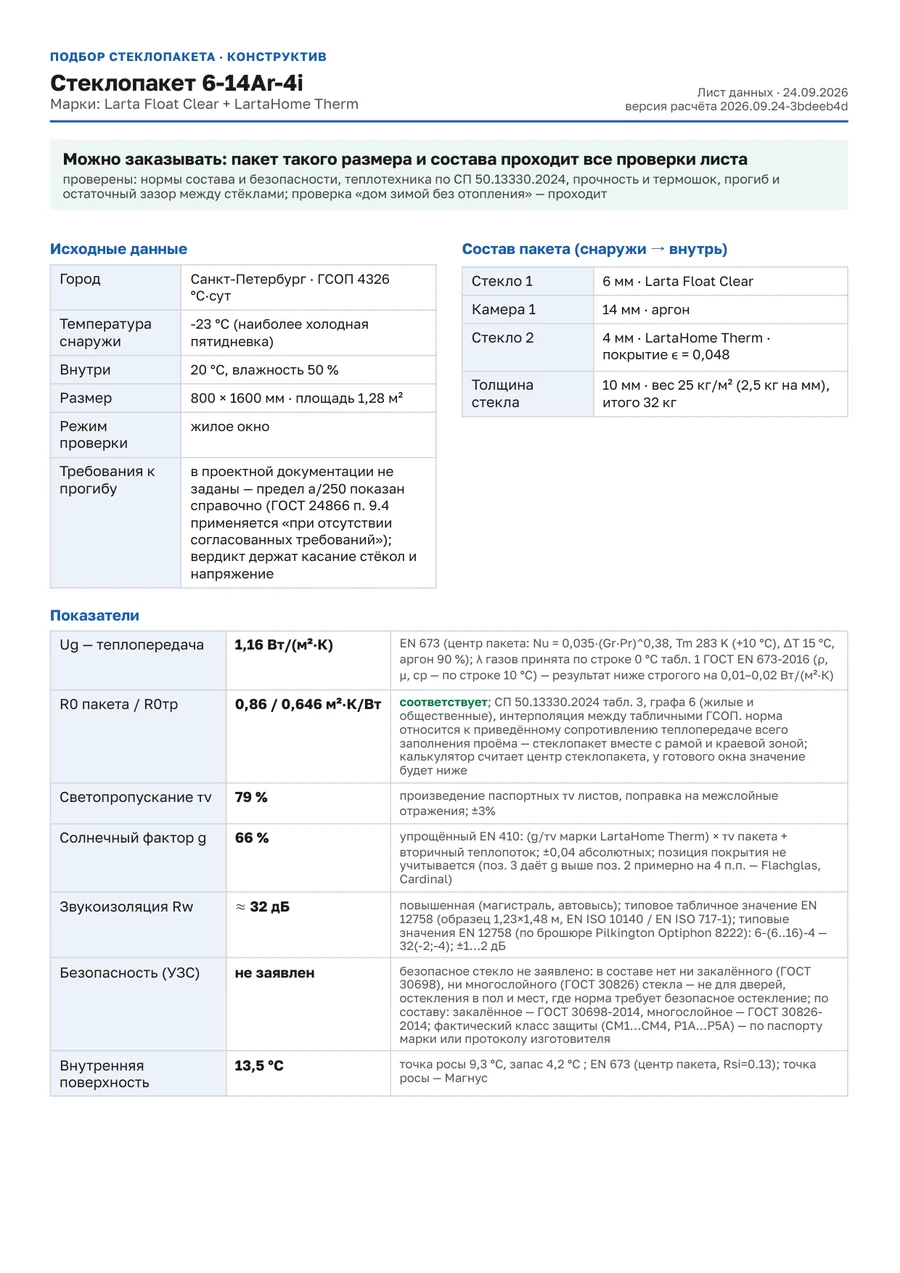

Нажмите «Лист данных PDF». Для петербургского примера это 3 страницы A4: исходные данные, состав, показатели с методиками, замечания, сечение нижней кромки 1:1. Галочка «дом зимой может стоять без отопления» добавляет схему камеры и карту зазора. Цены в листе нет.
«Сечение DXF» выгружает чертёж R12 в миллиметрах, 1:1: слои KV-*, размеры, выноски и штамп. Проектировщик получает сечение пакета для CAD, а не расчёт всего оконного узла. Другие инструменты собраны в разделе для профессионалов.

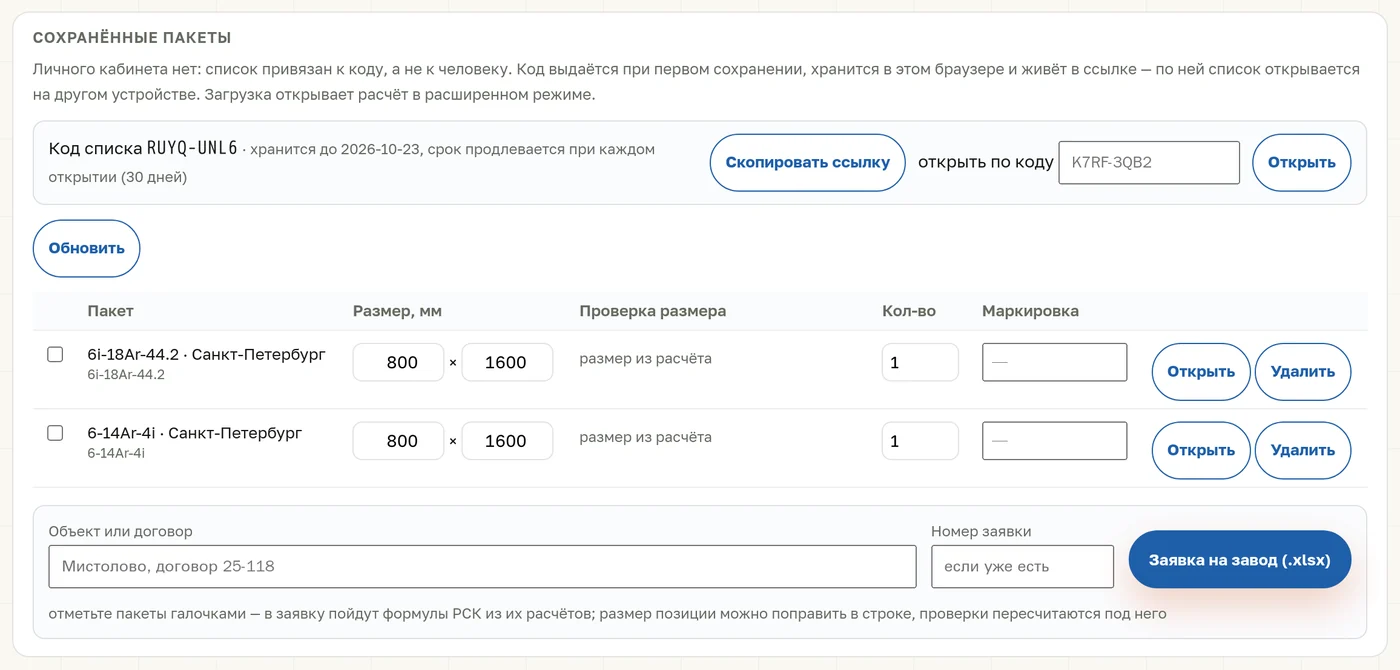

Нажмите «Сохранить проект», откройте «Проекты». Список привязан к коду, без регистрации. Код выдаётся при первом сохранении, остаётся в браузере и ссылке. Кнопки «Скопировать ссылку» и «открыть по коду» помогают перенести список на другое устройство. Хранение — 30 дней с продлением при каждом открытии.
Отметьте пакеты галочками, уточните размеры и количество в строках: проверки пересчитаются под изменённый размер. Заполните «Объект или договор», «Номер заявки» и нажмите «Заявка на завод (.xlsx)». В бланк формата РСК попадут формулы, размеры, количество, площадь, толщина и вес.
Строите дом в Петербурге или Ленобласти? Пришлите размеры проёмов — подберём окна ALUTECH со стеклопакетом под ваши задачи: открыть «Подбор стеклопакета» · связаться с нами.
Что важно запомнить
- Задайте город, цели, размер и режим отопления; читайте методики рядом с числами.
- «Риск конденсата» при выполненной норме означает небольшой запас до росы, не брак.
- Нет измерений или паспорта — нет цифры; шум для акустического состава не обещан.
- Проверяйте свет, солнце и паспортный УФ вместе; центр пакета не заменяет окно целиком.
- Сохраняйте лист данных, код списка и заводскую формулу; окончательный состав согласуйте с изготовителем.
Частые вопросы
Сколько стоит стеклопакет по этой формуле?
Программа не считает цену и не делает оферту. Передайте изготовителю формулу, размеры, количество и лист данных — стоимость уточняется по заявке.
Почему пишет «риск конденсата», если норма выполнена?
Это разные проверки. Порог запаса до росы меньше 3 °C — правило Конструктива, не нарушение стандарта. Проверьте заданную влажность и температуру, затем сравните составы по запасу.
Чем расчёт для Беларуси отличается от российского?
Требование по теплу выбирается по виду работ, а не по градусо-суткам. Есть и другая проверка температуры: по СН 2.04.02-2020, п. 7.1.6, внутреннее стекло должно быть не холоднее точки росы.
Можно ли посчитать окно целиком, вместе с рамой?
Здесь — нет. Положение окна в стене, раму, кромку, откосы и узел примыкания проверяйте в «Тёплом проёме», с учётом ограничений того инструмента.
