Стоечно-ригельный фасад в 3D теперь можно посмотреть прямо в браузере: бесплатная программа «Статика фасада F50» на kodvp.ru/statika-fasada 24 октября 2026 года получила большое обновление. Программа без регистрации подбирает стойку и ригель фасада ALUTECH ALT F50 и ALT F50 TT по ветру и весу заполнения вместе с подкладками, соединением и опорами. Нового сразу несколько вещей: 3D-вид рассчитанного фасада с раскраской по загруженности, пошаговый монтаж узла «ригель — стойка» со ссылкой для монтажника, списки с картинками и лист «3D-вид фасада» в PDF, а масса и прогибы теперь считаются по стеклопакету. Статья пригодится проектировщикам домов с витражами и двусветными гостиными, конструкторам, монтажникам и заказчикам, которые выбирают фасадное остекление дома.
Обновлено 26 октября 2026 г. Программа обновилась ещё раз: поле фасада можно отметить как проём под окно или дверь, а стойку — посчитать со стыками на перекрытиях многоэтажного фасада, до 21 пролёта и высоты 126 м. Размеры примера «в проём», шаг сборки 6 и названия узлов ниже приведены к новой версии.
Стойка — вертикальный несущий профиль фасада, ригель — горизонтальный профиль между стойками, на который опирается стеклопакет; закладная — деталь, которой ригель крепится к стойке; прижимная планка — наружный профиль, прижимающий стеклопакет к каркасу через уплотнители. Как вводить размеры и читать результат, разобрано в инструкции с примерами расчёта; здесь — только о новом.
3D-вид стоечно-ригельного фасада: тот же расчёт в объёме
В итоге расчёта появилась плитка «Открыть фасад в 3D». 3D-модель стоечно-ригельного фасада строится ровно по тому фасаду, что рассчитан: шаги стоек и высоты рядов, добавленные или убранные ригели, свои профили, усилители и заполнение, крепление, ригели-ограждения. Ничего не считается второй раз.
Сечения профилей сняты с листов каталога ALUTECH в масштабе 1:1 и сверены с каталогом (расхождение не больше 0,8 %). Узел собран по узловым листам каталога: снаружи уплотнители, термовставка, прижимная планка 0601F и крышки 0503 и 0504, внутри — закладные ригеля с крепежом, подкладка FRK42 и опоры; под другую толщину стеклопакета они перестраиваются сами.

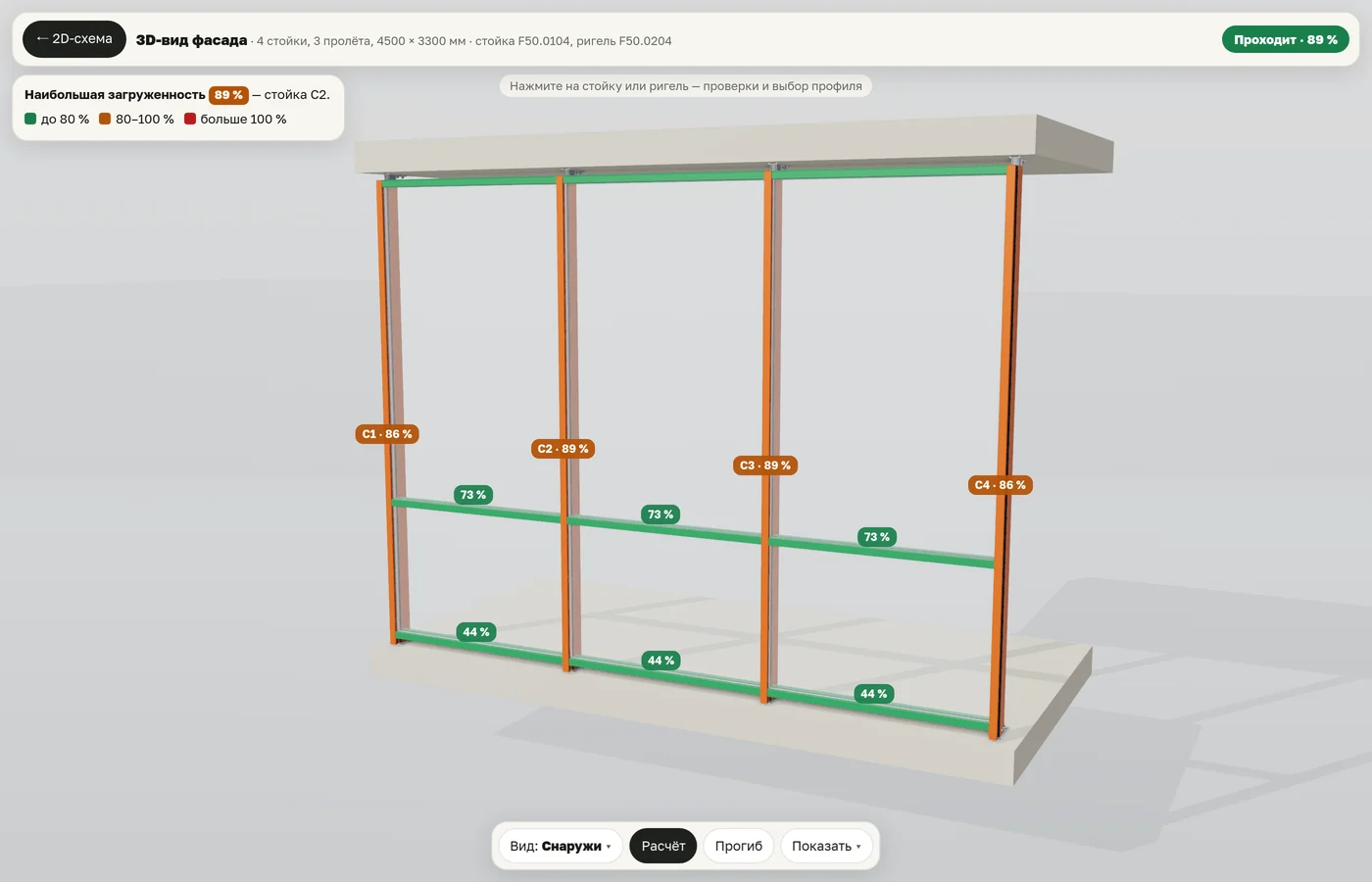

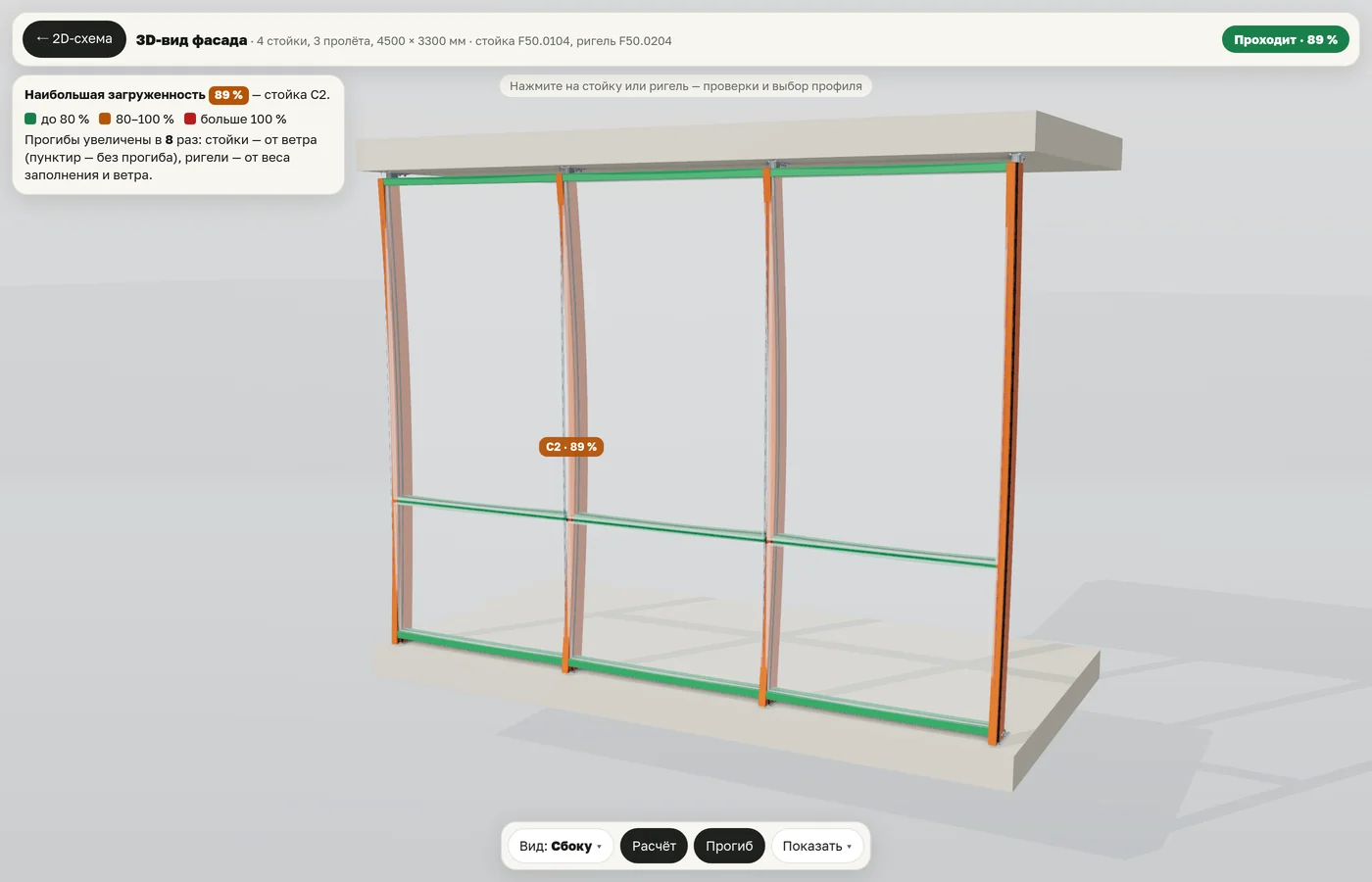

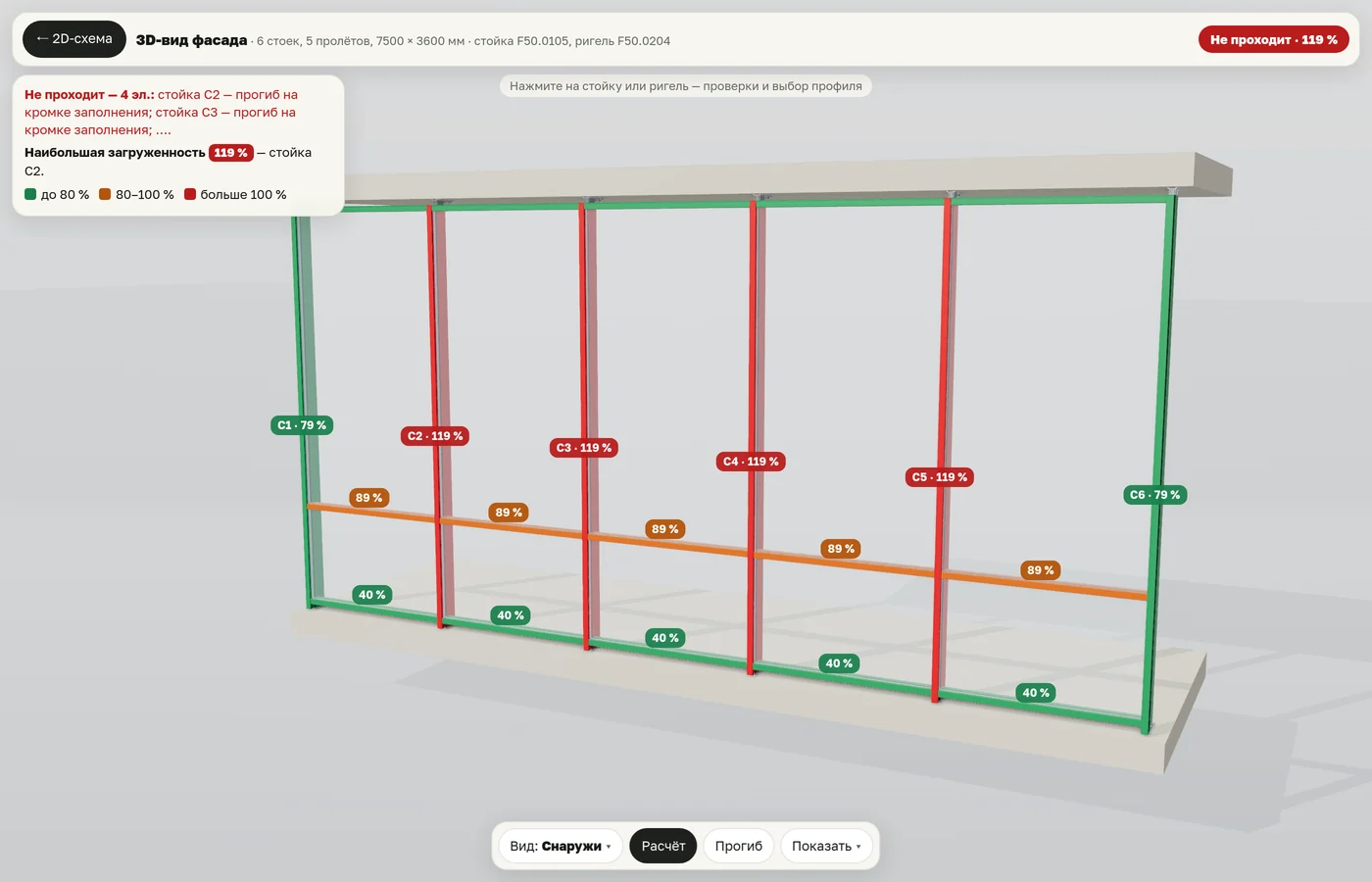

Внизу 3D — четыре кнопки. «Вид» переключает ракурсы — снаружи, изнутри, узел крупно, разрез. «Расчёт» красит профили по загруженности: зелёный — до 80 %, оранжевый — 80–100 %, красный — больше 100 % или проверка не проходит; на элементах подписаны проценты, легенда называет самый нагруженный элемент. В примере страницы стойки С1 и С4 загружены на 86 %, С2 и С3 — на 89 %, ригели на отметке 1000 мм — на 73 %, нижние — на 44 %; легенда: «Наибольшая загруженность 89 % — стойка С2». «Прогиб» показывает изогнутую форму с увеличением: стойки — от ветра, ригели — от веса стеклопакета и ветра. «Показать» снимает крышки, делает ригели полупрозрачными, разбирает узел по слоям и меняет цвет профиля — серебро, RAL 7016 или RAL 9016.
Карточка элемента и выбор профиля прямо в 3D

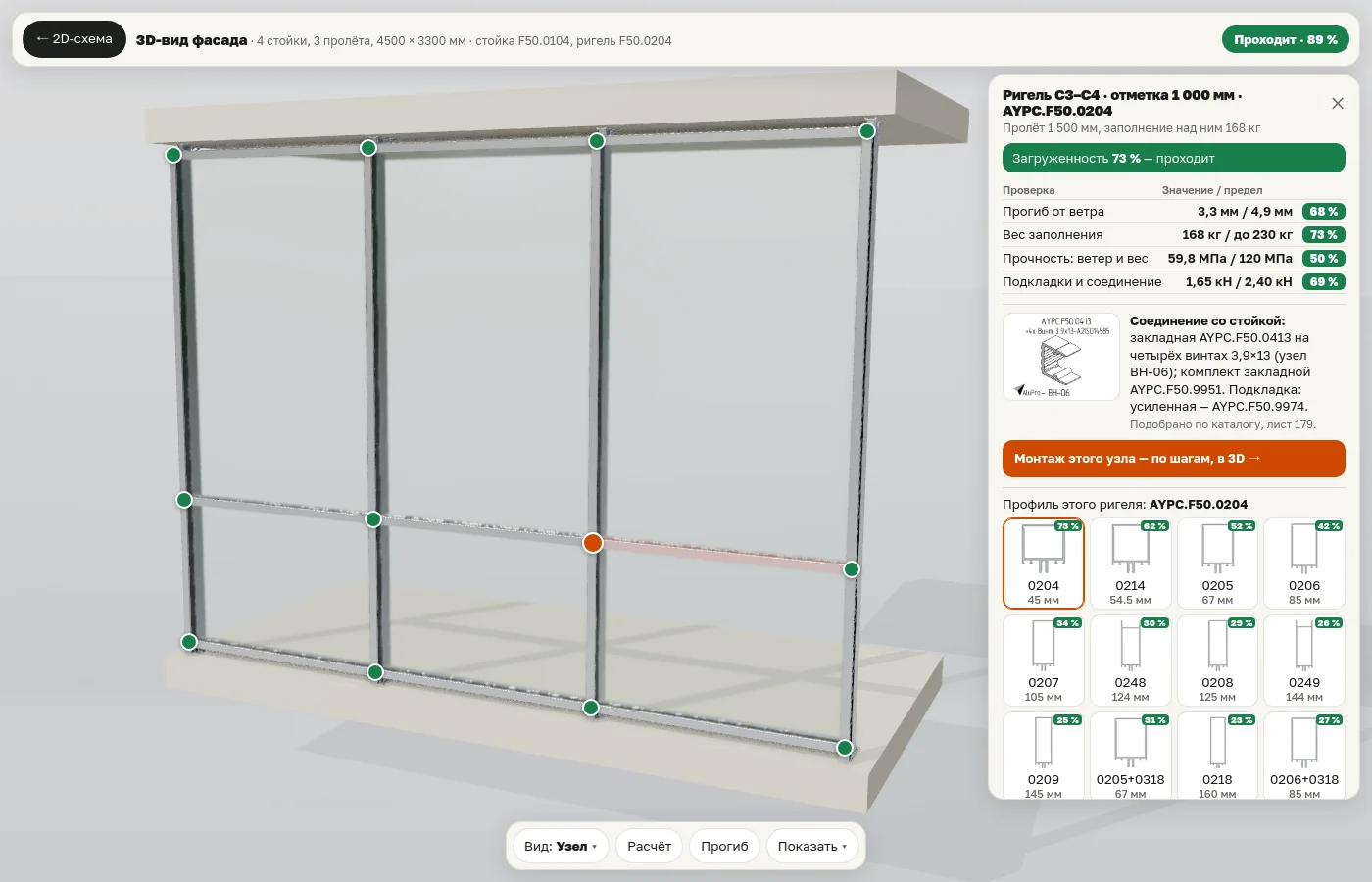

Нажатие на стойку или ригель открывает карточку: все проверки с процентами, у ригеля — соединение со стойкой с картинкой из каталога и сетка профилей с загруженностью каждого на этом месте. Нажатие на другой профиль пересчитывает фасад, галочка «для всего фасада» меняет профиль во всех элементах.
В примере страницы карточка ригеля С3–С4 на отметке 1000 мм показывает: прогиб от ветра 3,3 мм при пределе 4,9 мм (68 %), вес заполнения 168 кг при допустимых 230 кг (73 %), прочность 59,8 МПа из 120 МПа (50 %), подкладки и соединение 1,65 кН из 2,40 кН (69 %). Соединение — закладная AYPC.F50.0413 на четырёх винтах 3,9×13 (узел ВН-06), комплект AYPC.F50.9951, подкладка усиленная AYPC.F50.9974.
Размеры, ряды и заполнение в 3D не меняются — для этого есть 2D-схема. На телефоне 3D облегчённый, без мелких деталей.
Монтаж узла ригель — стойка по шагам
Кнопка «Монтаж этого узла — по шагам, в 3D» есть в карточке ригеля на 2D-схеме и в 3D. Открывается сборка именно того узла, что дал расчёт, с его закладной, подкладкой и толщиной стеклопакета. У каждого узла ALT F50 — от ВН-01 на винтах до тяжёлых ВН-04 и ВН-05+ — своя анимация. Буква после кода узла — вариант торца ригеля по каталогу: A — без заглушек, B — с пластиковыми, C — с заглушками из ЭПДМ; для примера страницы программа пишет «ВН-06/B или ВН-06/A». Для ALT F50 TT пошаговой сборки пока нет — даётся ссылка на инструкцию АЛЮТЕХ.
Узел ВН-06 собирается за шаги с нулевого по восьмой:

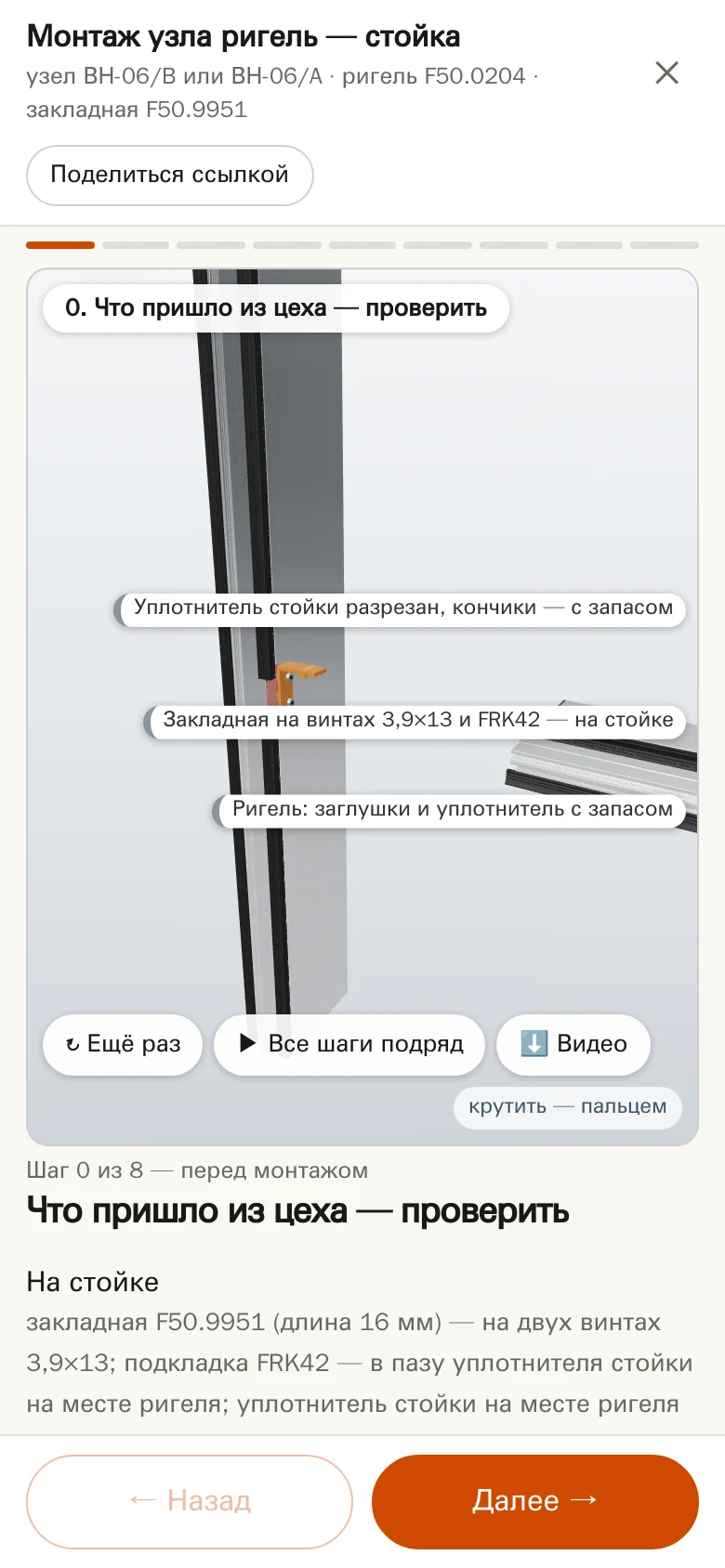

- Проверить, что пришло из цеха: закладная и подкладка FRK42 на стойке, заглушки и уплотнители с запасом.
- Отогнуть кончики уплотнителей стойки и ригеля.

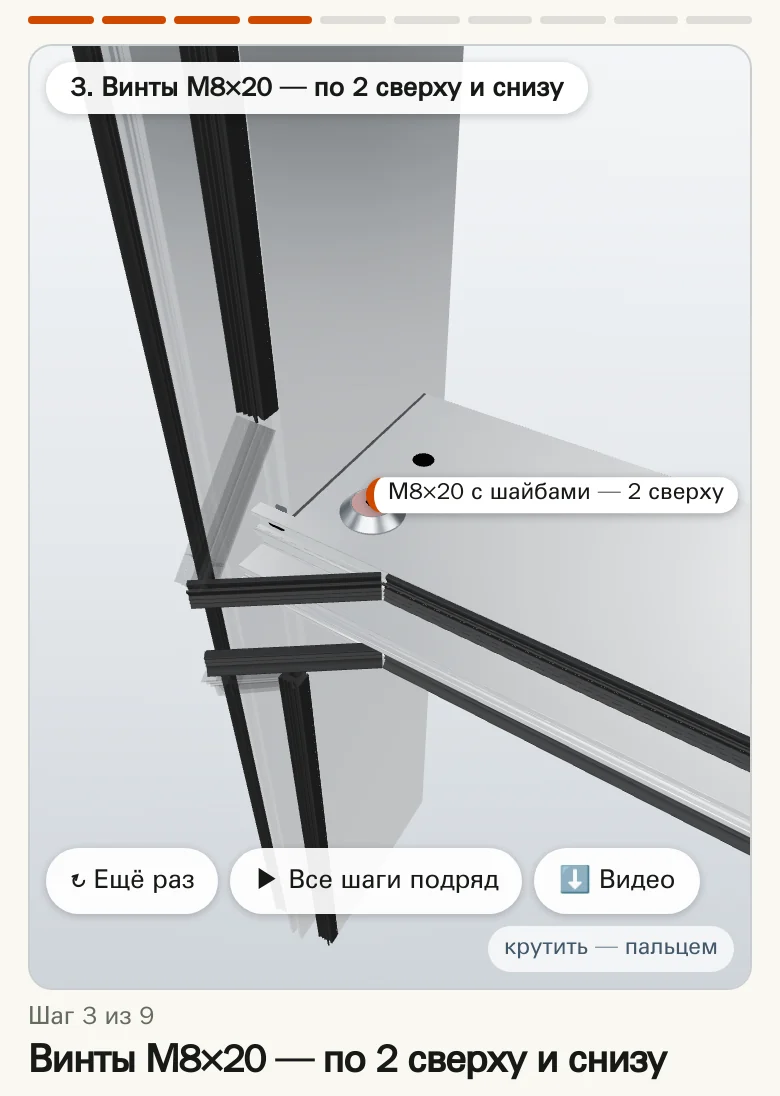

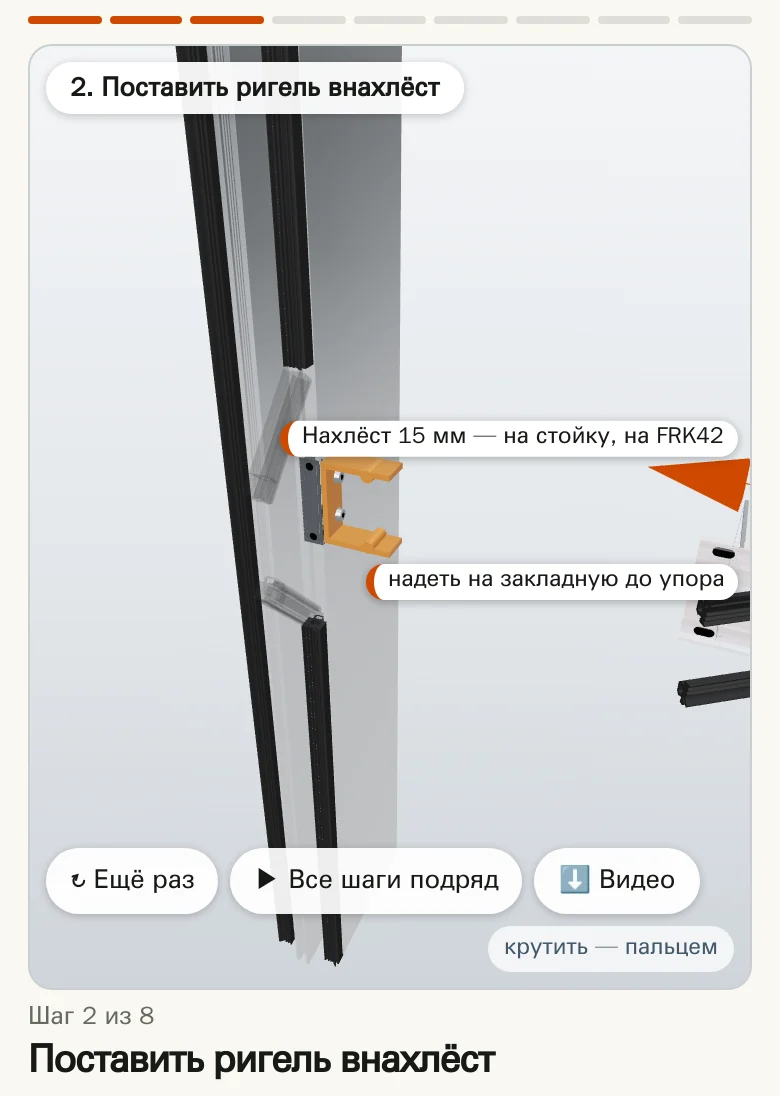

- Надеть ригель на закладную до упора: его лицевая часть заходит на стойку примерно на 15 мм. У тяжёлой закладной здесь добавляется шаг с винтами М8.

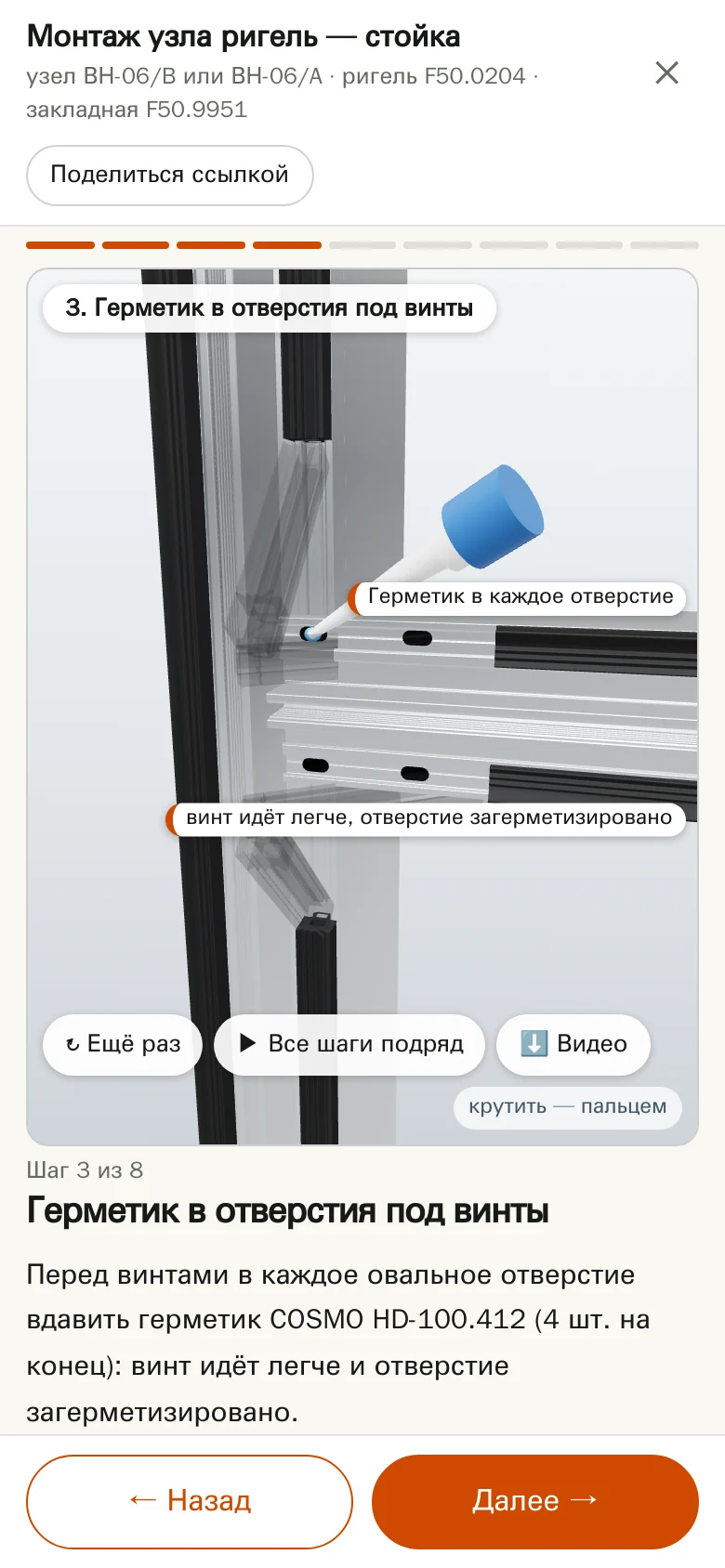

- Герметик COSMO HD-100.412 в отверстия под винты.

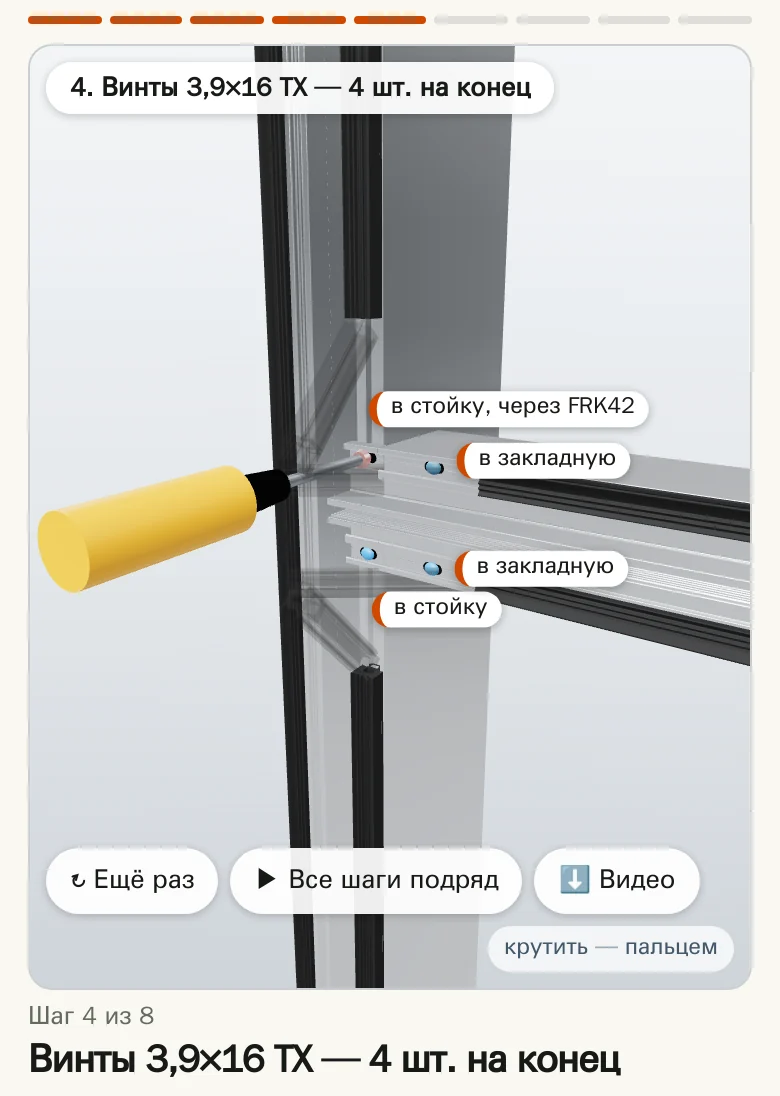

- Винты 3,9×16 TX — четыре на конец ригеля: два через нахлёст и FRK42 в стойку, два в закладную.
- Уложить уплотнитель ригеля на герметик, обрезать по краю нахлёста.

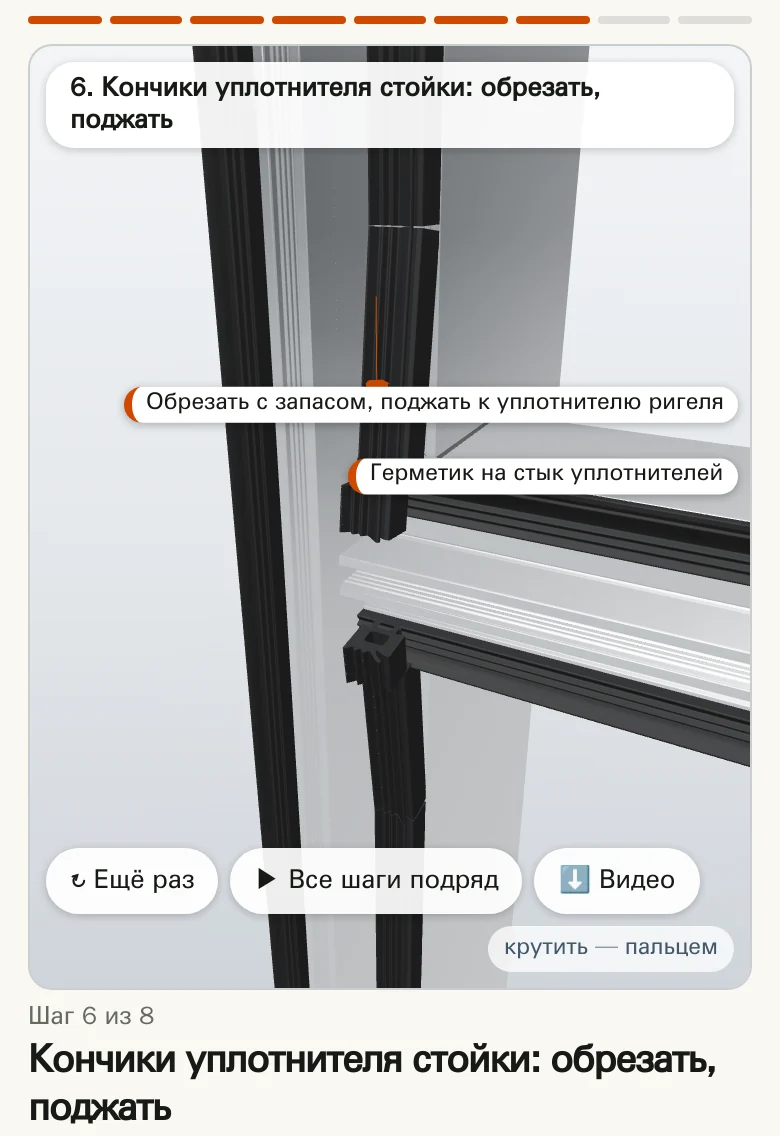

- Кончики уплотнителя стойки уложить в паз и поджать к уплотнителю ригеля, запас обрезать, на стык — герметик.
- Подкладки под стеклопакет на расстоянии от стойки по расчёту.
- Стеклопакет, прижимная планка (винты примерно на 4,5 Н·м), крышка.

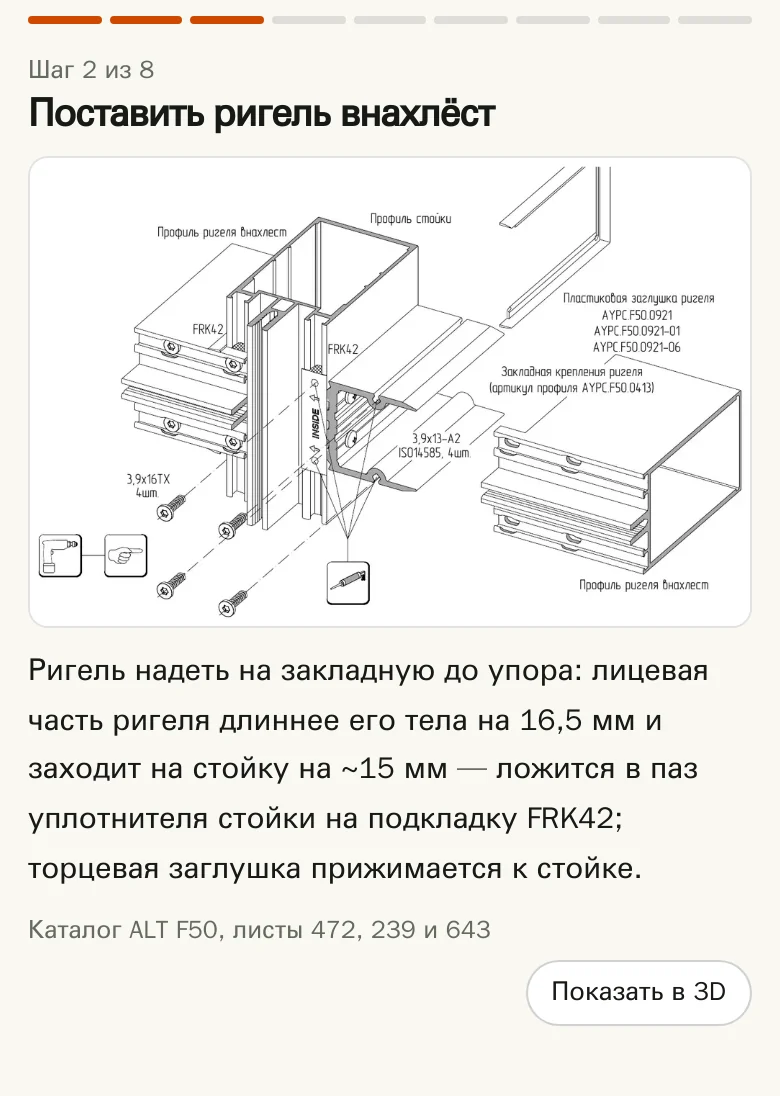

На каждом шаге — текст с числами, чертёж из каталога ALUTECH со ссылкой на лист и 3D-анимация с инструментом и подписями. Кнопка «Видео» записывает все шаги в файл 1280×720 (MP4, где браузер не умеет — WebM), около 1–2 минут.
Для бригады есть «Поделиться ссылкой»: ссылка монтажника открывает сборку именно этого узла на любом телефоне, без расчёта и ввода данных. Пошаговая сборка — памятка по узлам каталога и практике монтажа; она не заменяет проект и инструкцию производителя, перед работой нужна сверка с проектом.
Что изменилось в расчёте: масса и прогибы по стеклопакету

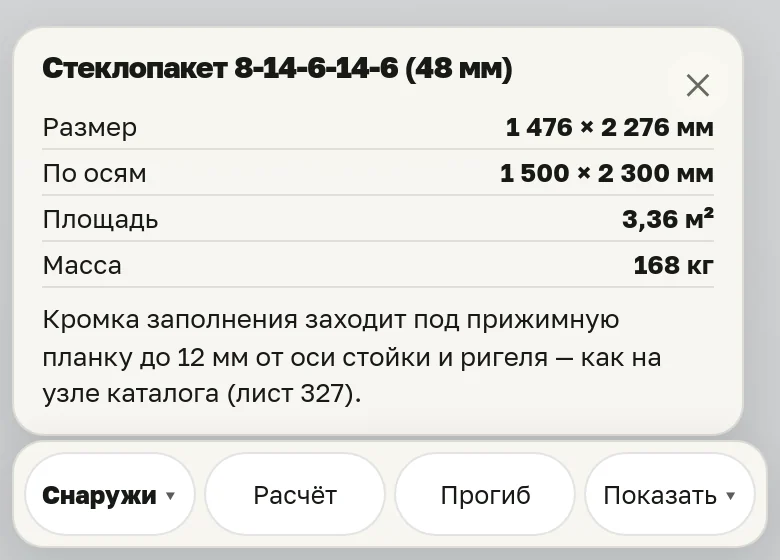

Раньше поле считалось по осям стоек и ригелей. По узлам каталога кромка стеклопакета заходит под прижимную планку на 12 мм от оси, поэтому стеклопакет в фасаде на 2 × 12 = 24 мм меньше осей по ширине и высоте. Теперь масса считается по площади стеклопакета, а пределы прогиба — по его кромке: «кромка/300», но не более 8 мм.

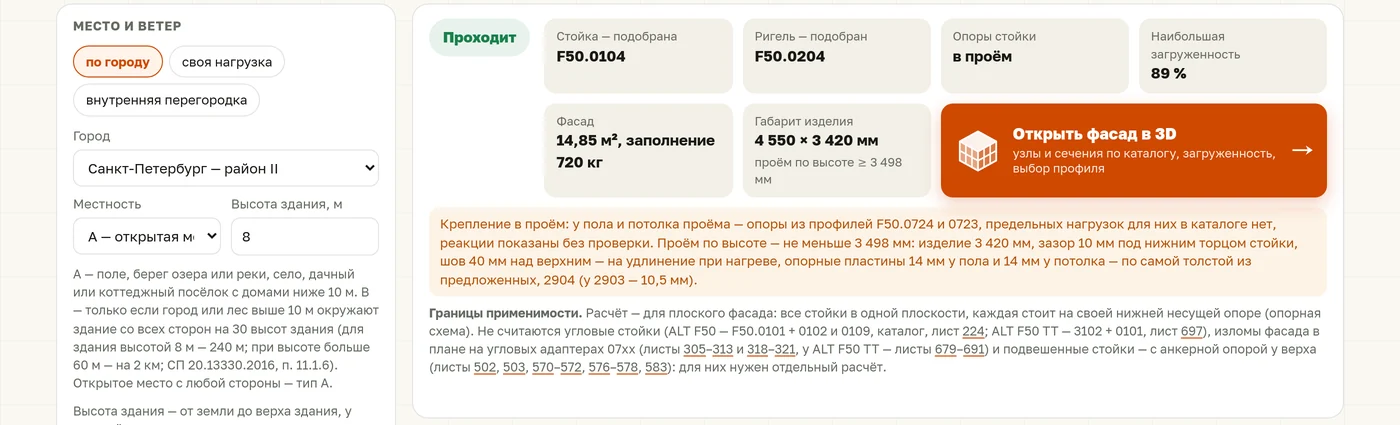

Крепление «в проём» теперь по умолчанию — так фасад ставят чаще всего; «к перекрытиям» выбирается в списке «Крепление». Появилась плитка «Габарит изделия»: в примере страницы это 4 550 × 3 420 мм «в проём» (стойка выходит на 70 мм ниже нижнего ригеля, как на листе 508 каталога), а наименьшая высота проёма, которую проверяют на замере, — не меньше 3 498 мм с учётом зазора 10 мм, термошва 40 мм и опорных пластин 14 мм.

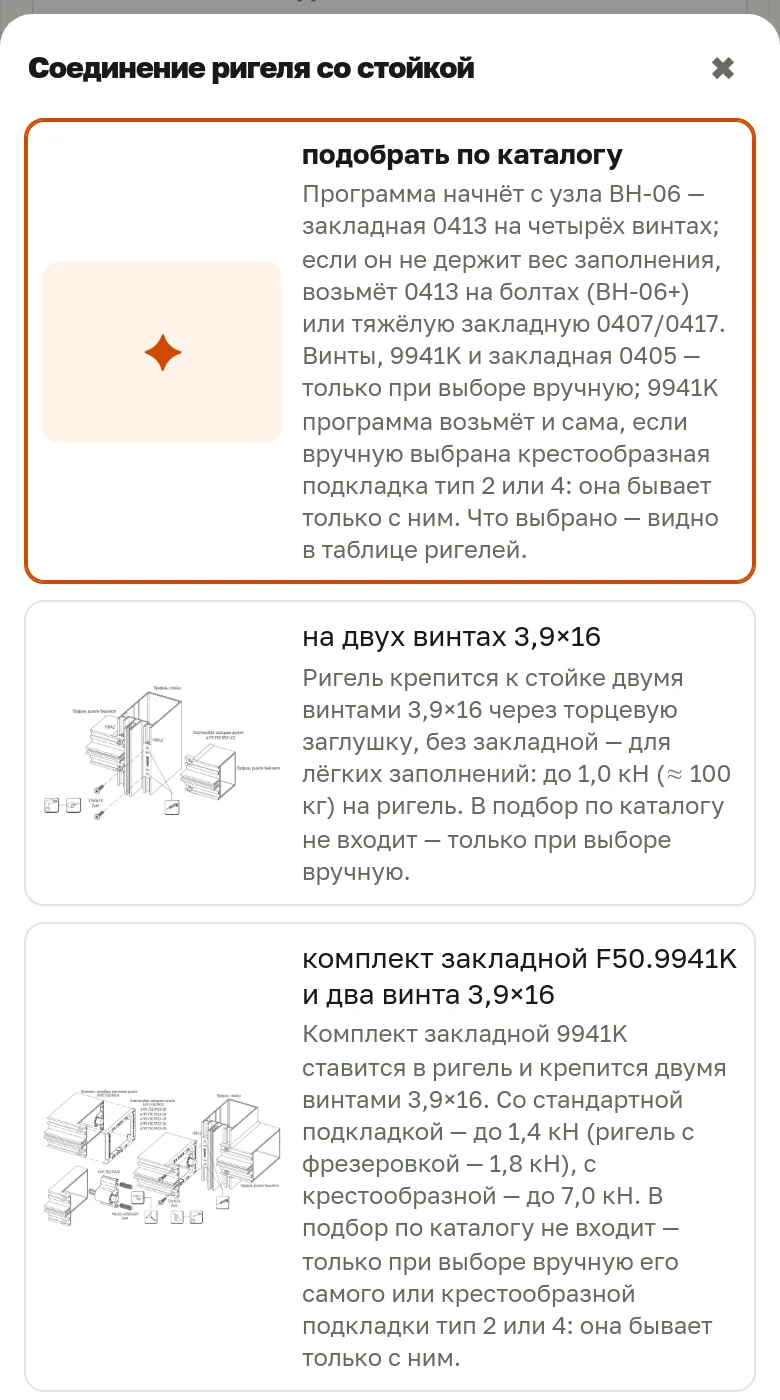

Подбор соединения ригеля теперь начинается с узла ВН-06: закладная 0413 на четырёх винтах (комплект 9951) — стандартный узел, который реально собирают. Если он не держит вес заполнения, программа переходит к 0413 на болтах (ВН-06+) или к тяжёлой закладной 0407/0417. Комплект 9941K, закладная 0405 и одни винты выбираются вручную; у тяжёлых полей загруженность соединения может оказаться ближе к пределу.
| Пример | Было | Стало | Отчего |
|---|---|---|---|
| Пример страницы (Санкт-Петербург, 3 пролёта по 1500 мм, ряды 1000 и 2300 мм, стеклопакет 8-14-6-14-6) | 92 % | 89 % | масса по стеклопакету; решает прогиб стойки на кромке |
| Поле 1500 × 2300 мм по осям, 50 кг/м² | 3,45 м², 172,5 кг | стеклопакет 1476 × 2276 мм: 3,36 м², 168,0 кг (−2,6 %) | стеклопакет на 24 мм меньше осей |
| Предел прогиба ригеля от ветра при шаге 1500 мм | 5,0 мм (шаг/300) | 4,92 мм (кромка/300) | по кромке стеклопакета |
Кому и зачем

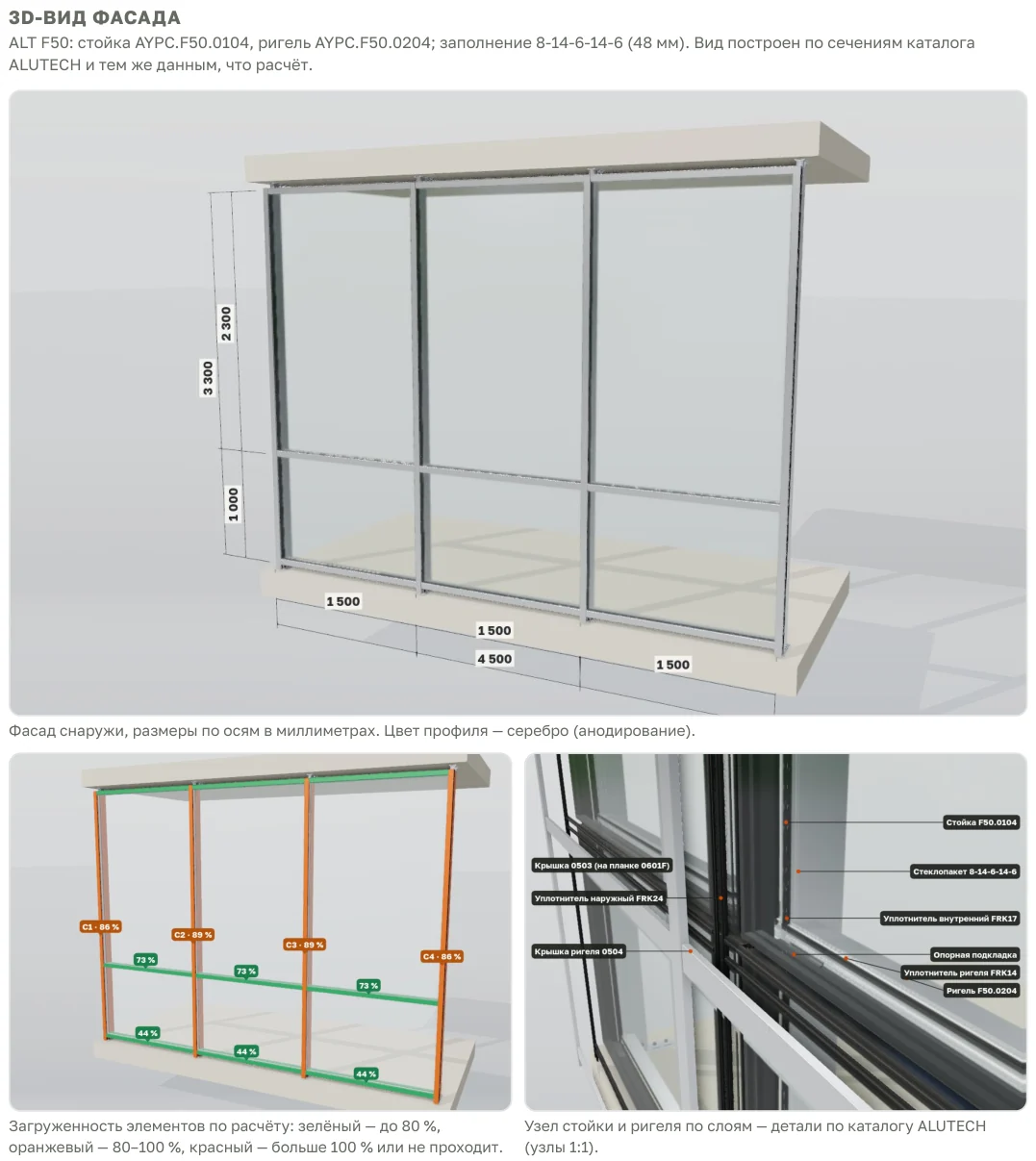

Списки местности, схемы, крепления, профилей и соединения теперь с картинками из каталога. Если в этой вкладке открывали 3D, в PDF добавляется лист «3D-вид фасада» с тремя снимками: фасад с размерами, загруженность по цветам и узел по слоям. Проектировщик подбирает профиль по раскраске, конструктор разбирает узел по слоям, монтажник проходит шаги на телефоне, заказчик видит фасад в своём цвете, замерщик заранее знает габарит изделия и наименьшую высоту проёма.
3D — наглядная модель расчёта, а не рабочая документация: формы закладных и крепежа упрощены, размеры для изготовления и монтажа берутся из проекта и каталога ALUTECH (листы собраны в разделе каталоги). Сам расчёт остаётся предварительным и не заменяет проект.
Проектируете дом с витражом или двусветной гостиной в Петербурге или Ленобласти? Пришлите эскиз фасада и размеры — подберём систему ALUTECH под ваш дом. Профили можно прикинуть в программе самим, а за помощью с выбором системы — напишите нам.
Что важно запомнить
- Программа бесплатная и без регистрации; 3D открывается в браузере, в том числе на телефоне.
- 3D показывает тот же расчёт: сечения по каталогу 1:1, раскраска по загруженности, выбор профиля в карточке элемента.
- Монтаж узла «ригель — стойка» разобран по шагам с чертежами, анимацией и видео; ссылка монтажника открывает сборку на телефоне.
- Масса и прогибы считаются по стеклопакету, который на 24 мм меньше осей; крепление «в проём» по умолчанию; соединение подбирается с узла ВН-06.
- 3D и пошаговая сборка — наглядная модель и памятка, а не рабочая документация.
