«Статика фасада F50» — бесплатная программа Конструктива для подбора стойки и ригеля стоечно-ригельного фасада ALUTECH ALT F50 и ALT F50 TT по ветру и весу заполнения. Стойка — вертикальный несущий профиль, ригель — горизонтальный. Расчёт предварительный, проект не заменяет.

Архитектору, проектировщику и заказчику — оценить глубину стойки; конструктору и производителю — сравнить профили; менеджеру и снабженцу — собрать предварительную спецификацию. У каждого числа есть формула, пункт нормы или лист каталога ALUTECH; считает программа, а не нейросеть. Доступны 158 городов России и Беларуси, без регистрации, в том числе на телефоне.

Удобнее читать с открытой программой: откройте «Статику фасада F50» в соседней вкладке и повторяйте шаги. Под примерами — ссылки, которые открывают тот же расчёт.

Как ввести данные: пять блоков

На компьютере ввод слева, результат справа. Пересчёт автоматический, без кнопки «Рассчитать». На телефоне блоки идут последовательно, внизу — полоса результата с кнопкой «К итогу ↓».

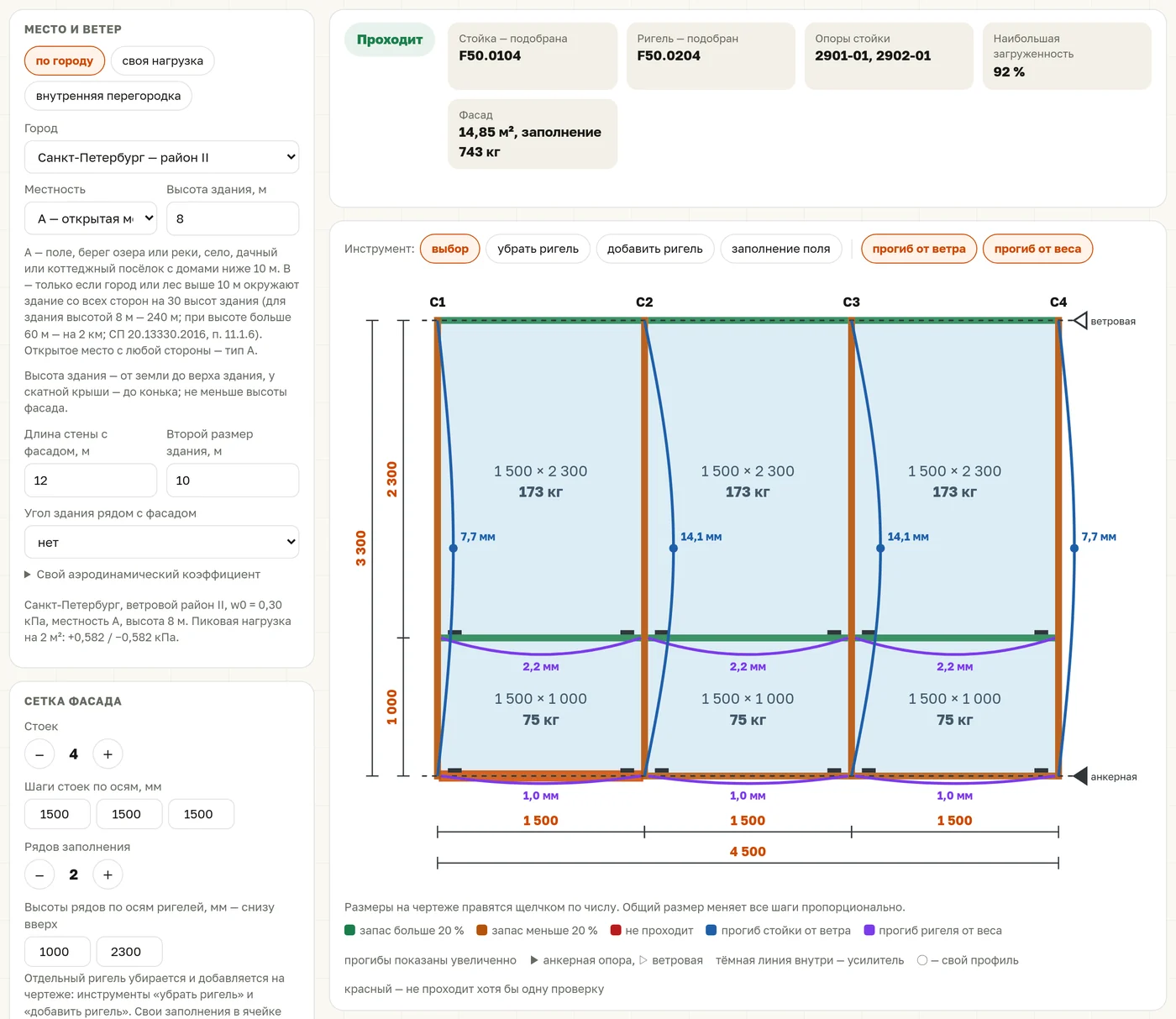

«Статика фасада F50»: слева блоки ввода «Место и ветер» и «Сетка фасада», справа итог «Проходит» и чертёж фасада с прогибами
Общий вид программы на примере по умолчанию — витраж 4,5 × 3,3 м в Санкт-Петербурге. Слева ввод, справа итог: стойка F50.0104, ригель F50.0204, наибольшая загруженность 92 % — и чертёж с прогибами стоек и ригелей. Открыть этот расчёт в программе →

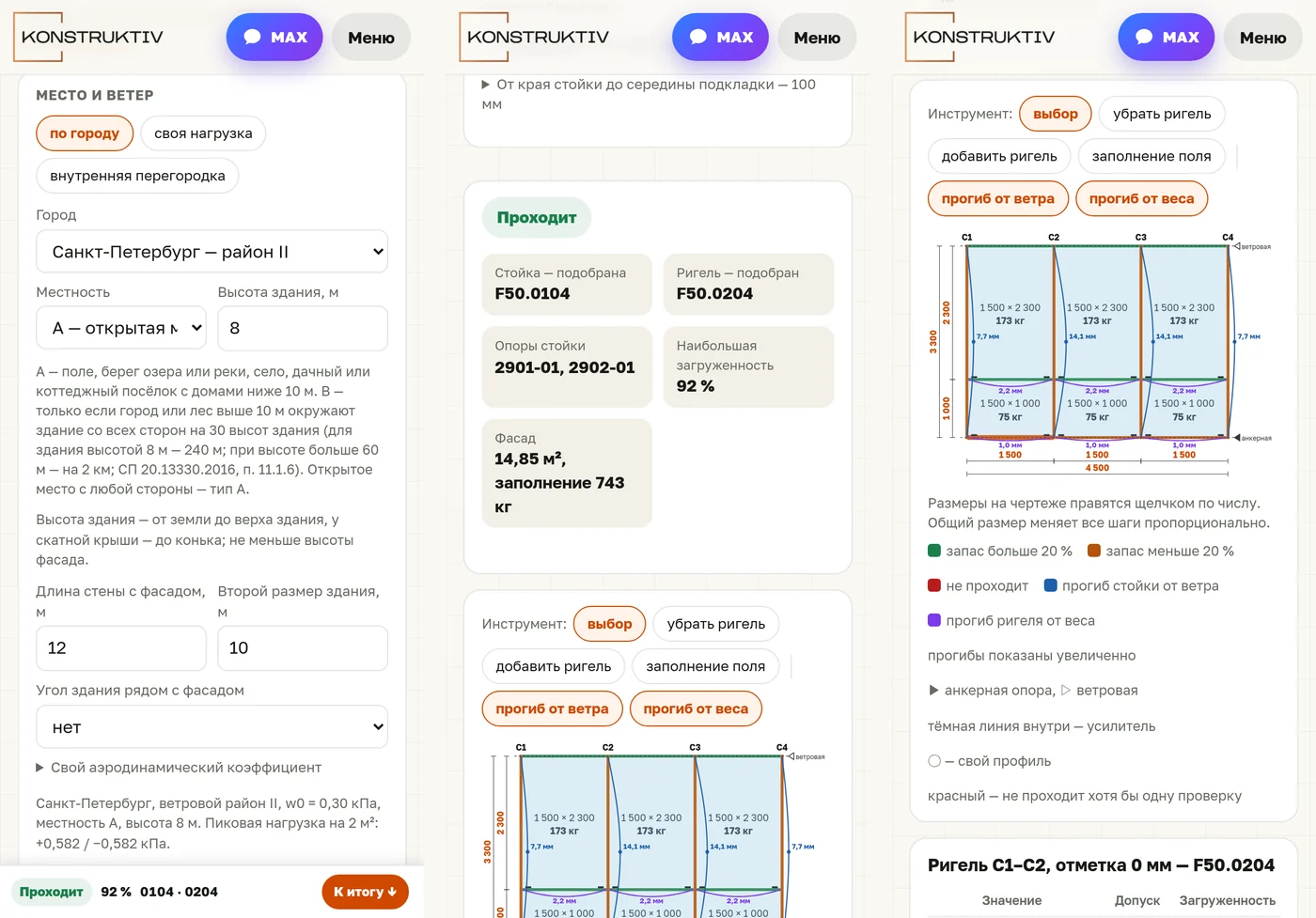

«Статика фасада F50» на телефоне: блоки ввода, итог и чертёж одной колонкой, внизу полоса с итогом
На телефоне блоки идут одной колонкой; внизу экрана держится полоса с итогом и кнопкой «К итогу».

Повторите пример по умолчанию — витраж гостиной 4,5 × 3,3 м.

  1. «Место и ветер». Выберите «по городу», Санкт-Петербург, район II, местность A. Задайте высоту здания 8 м, длину стены 12 м, второй размер здания 10 м, угол рядом — «нет». Высота здания — от земли до верха или конька, не высота витража. Посёлок с домами ниже 10 м — местность A. Тип B допустим, когда город или лес окружают дом со всех сторон на 30 высот здания, по СП 20.13330.2016, п. 11.1.6.
  2. «Сетка фасада». Введите 4 стойки, шаги 1500, 1500, 1500 мм; 2 ряда высотой 1000 и 2300 мм снизу вверх. Размеры задавайте по осям, не в свету. Выберите однопролётную схему: опоры внизу и вверху. Пролёт — участок стойки между опорами. Крепление — к перекрытиям: анкерная опора несёт вес и ветер, ветровая — только ветер. Введите относ 40 мм: расстояние от плоскости крепления опоры до задней грани стойки.
  3. «Ригель-ограждение». Оставьте «нет — не проверять». Это не подтверждение безопасности остекления от пола: ограждение разберём отдельно.
  4. «Заполнение». Введите формулу 8-14-6-14-6. Программа покажет толщину 48 мм и массу 50 кг/м². Масса зависит от суммарной толщины стёкол, не от рамок и газа.
  5. «Профили и соединение». Выберите ALT F50, автоматический подбор самых лёгких стойки и ригеля; соединение и подкладку — «подобрать по каталогу». От края стойки до середины подкладки оставьте 100 мм. Меньшее расстояние требует прочностного расчёта стёкол у изготовителя; большее — практика Конструктива, а не норма.

Как читать результат расчёта фасада

Наверху — «Проходит», стойка F50.0104, ригель F50.0204, опоры 2901-01 и 2902-01. Площадь фасада 14,85 м², заполнение 743 кг, наибольшая загруженность 92 %. Загруженность — отношение результата к допуску по худшей проверке элемента; до 100 % он проходит. Общий максимум может относиться к подкладке или опоре, а не к стойке.

На чертеже зелёный означает запас больше 20 %, оранжевый — меньше 20 %, красный — непрохождение. Синие кривые — прогиб от ветра, фиолетовые — от веса. Кривые увеличены, читайте числа. Справа — значки анкерной и ветровой опор. «Подобрана» — выбор программы, «задана» — ваш. Тёмная линия внутри профиля — усилитель, вложенный алюминиевый профиль.

Щёлкните по С2. Прогиб от ветра 14,1 мм при допуске 16,0 мм — 88 %. Допуск здесь задан рекомендуемым значением ГОСТ 33793-2021, п. 4.1.1. На кромке заполнения — 6,8 при 7,7 мм, загруженность 89 %. Грузовая ширина 1500 мм — полоса фасада, нагружающая стойку. Также проверьте гибкость и устойчивость.

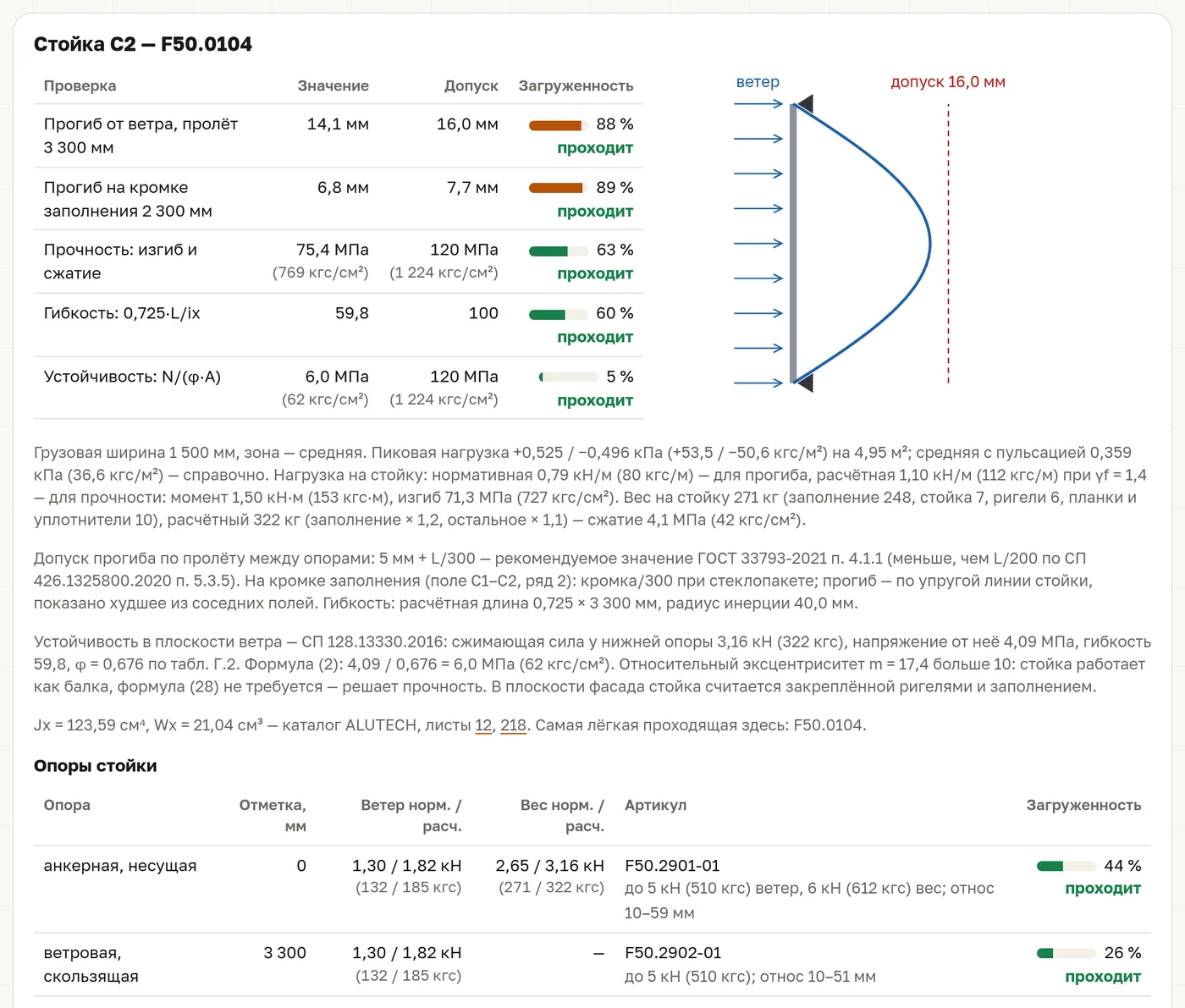

Карточка стойки С2: прогиб от ветра, прогиб на кромке заполнения, прочность, гибкость и устойчивость, эскиз прогиба и таблица опор
Карточка стойки С2: пять проверок с допуском и загруженностью, эскиз прогиба, расшифровка нагрузок со ссылками на листы каталога и таблица опор — анкерная F50.2901-01 и ветровая F50.2902-01.

Откройте ригель С2–С3 на отметке 1000 мм. Прогиб от ветра 3,4 при 5,0 мм; масса поля 173 кг при пределе 230 кг по каталогу ALUTECH, лист 181, при расстоянии до подкладки 100 мм. Подкладки и соединение — 1,69 при 2,40 кН. Подобраны усиленная подкладка F50.9974 и закладная F50.9950 по листу 179.

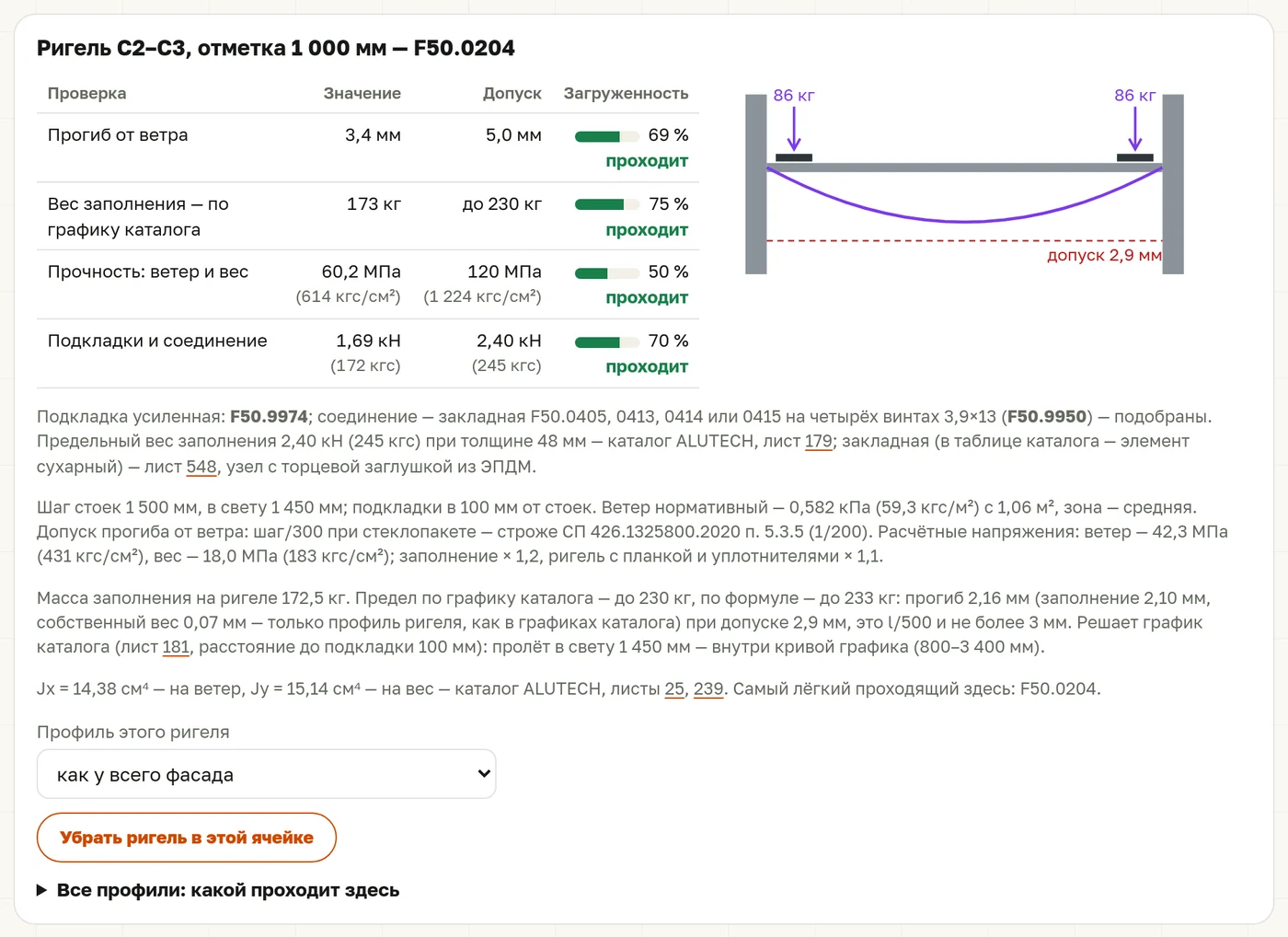

Карточка ригеля на отметке 1 000 мм: прогиб от ветра, вес заполнения по графику каталога, прочность, подкладки и соединение
Карточка ригеля на отметке 1 000 мм: прогиб от ветра 3,4 мм из 5,0, вес заполнения 173 кг при пределе 230 кг по графику каталога, подкладки и соединение — 1,69 кН из 2,40. На эскизе — по 86 кг на каждую подкладку.

В таблицах «Стойки» и «Ригели» сравнивайте профили, нагрузки, допуски и загруженность. Щелчок по строке открывает карточку. Суть проверок — ниже, формулы — в блоке «Как считаем».

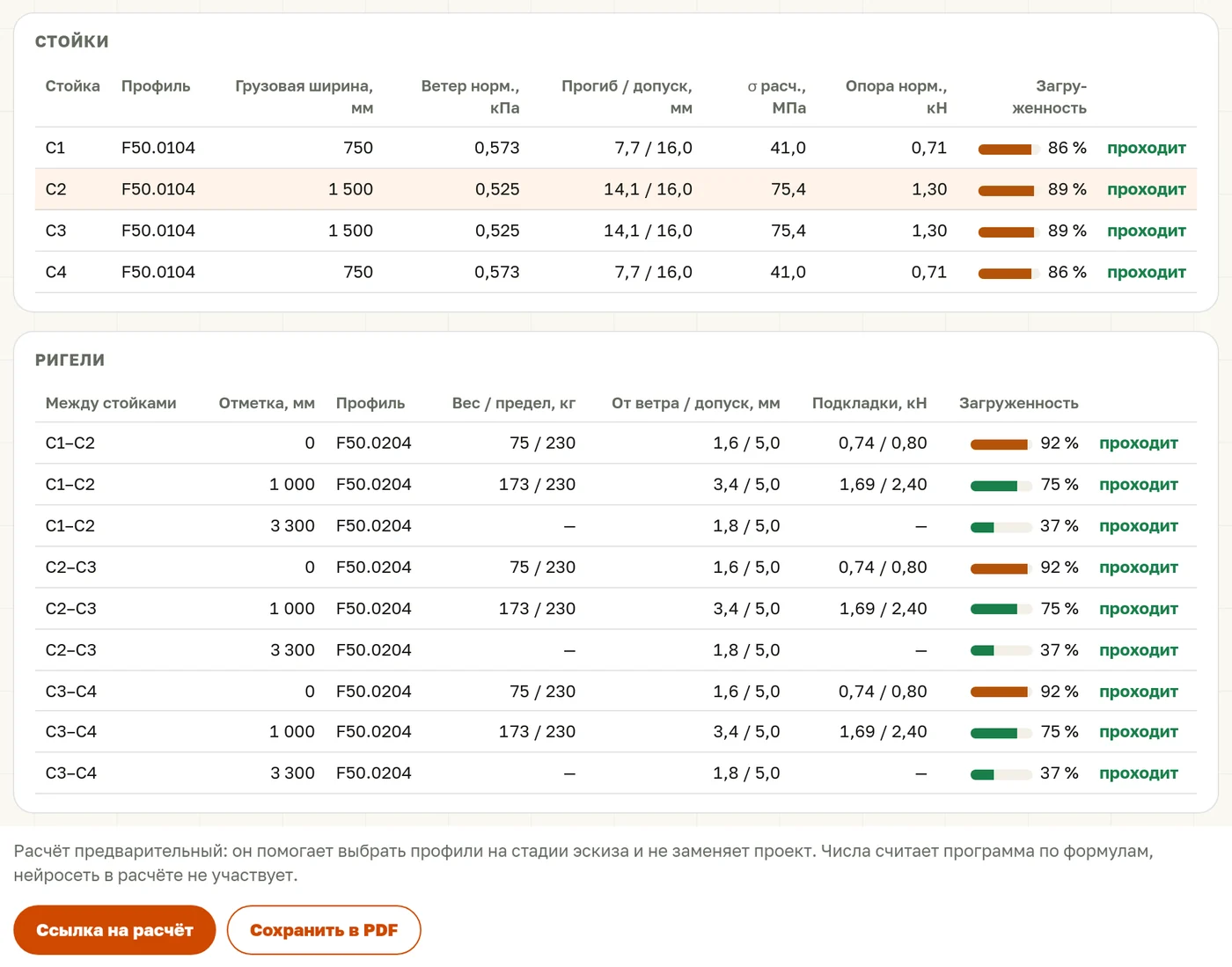

Таблицы «Стойки» и «Ригели» с загруженностью каждого элемента и кнопки «Ссылка на расчёт» и «Сохранить в PDF»
Таблицы стоек и ригелей примера по умолчанию. Кнопки «Ссылка на расчёт» и «Сохранить в PDF» — в самом низу программы, под блоком «Как считаем».
Что проверяется Основание и границы
Ветер: давление и отсос По СП 20.13330.2016, п. 11.2; для Беларуси — СН 2.01.05-2025
Прогиб стойки СП 426.1325800.2020, п. 5.3.5, и рекомендуемое значение ГОСТ 33793-2021, п. 4.1.1; кромка заполнения — практика изготовителей стеклопакетов
Прочность, гибкость и устойчивость стойки СП 128.13330.2016; закрепление в плоскости фасада принято по практике Конструктива
Ригель: ветер и прочность Прогиб — отраслевое правило строже СП 426.1325800.2020; прочность — СП 128.13330.2016
Вес заполнения на ригеле Каталог ALUTECH, листы 181–183; без графика — формула по EN 13830:2003, п. 4.2
Подкладки и соединение Предельный вес по каталогу ALUTECH, листы 178–180
Анкерные и ветровые опоры Каталожные пределы, листы 163–164, 166–167, 170–171; не расчёт крепежа к основанию
Ригель-ограждение СП 426.1325800.2020, п. 6.1.21; нагрузка по СП 20.13330.2016, п. 8.2.6

Прогиб проверяется при нормативной нагрузке, прочность — при расчётной. Первоисточник открывается щелчком по номеру листа в программе.

Пример: стена 6 × 6 м и опора на перекрытии

Измените высоту здания на 9 м, план — на 14 × 11 м. Задайте 5 стоек с четырьмя шагами по 1500 мм, ряды снизу вверх 1000, 2000 и 3000 мм. Сохраните остальные условия. Для сравнения выберите «двухпролётная: стойка неразрезная», отметку средней опоры 3000 мм:

Показатель Один пролёт Неразрезная стойка с опорой на 3000 мм
Стойка F50.0108 F50.0104
Глубина 200 мм 100 мм
Прогиб средней стойки / допуск 21,3 / 25,0 мм 4,3 / 15,0 мм
Ригель F50.0204 F50.0204
Итог; наибольшая загруженность Проходит; 98 % Проходит; 98 %

Опора позволяет выбрать стойку глубиной 100 вместо 200 мм. На втором снимке прогиб идёт волной, появился значок средней ветровой опоры. Общие 98 % не изменились: их даёт ригель под полем массой 225 кг при пределе 230 кг. Среднюю опору нужно предусмотреть конструктивно, не включать ради зелёного результата.

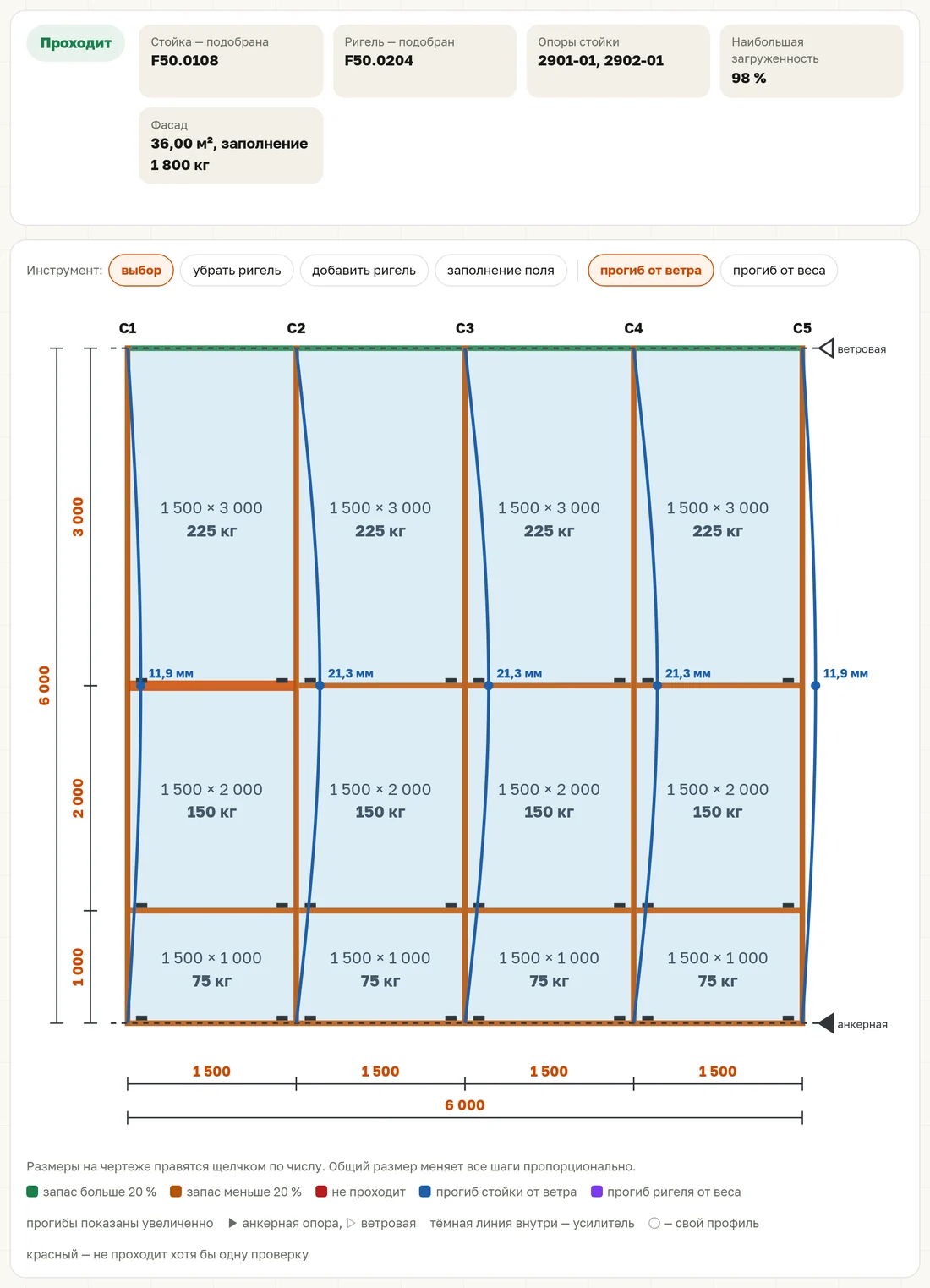

Стена 6 × 6 м, стойка в один пролёт: подобрана F50.0108, прогиб средних стоек 21,3 ммТа же стена с опорой на перекрытии на отметке 3 000 мм: подобрана F50.0104, прогиб 4,3 мм
Стена 6 × 6 м в Санкт-Петербурге. Первая схема — стойка в один пролёт: F50.0108 глубиной 200 мм, прогиб 21,3 мм при допуске 25,0. Вторая — та же стена с опорой на перекрытии на отметке 3 000 мм: F50.0104 глубиной 100 мм, прогиб 4,3 мм при допуске 15,0. Открыть первый расчёт → · второй →

Если вручную назначить F50.0105 для однопролётной стены, появится «Не проходит»: прогиб 92,4 при допуске 25,0 мм, загруженность 370 %. Верните автоподбор. В списке «Все профили: какой проходит здесь» первая проходящая стойка — F50.0108, 4,18 кг/м, 85 % по проверкам самого профиля. Щелчок по строке задаёт профиль всему фасаду.

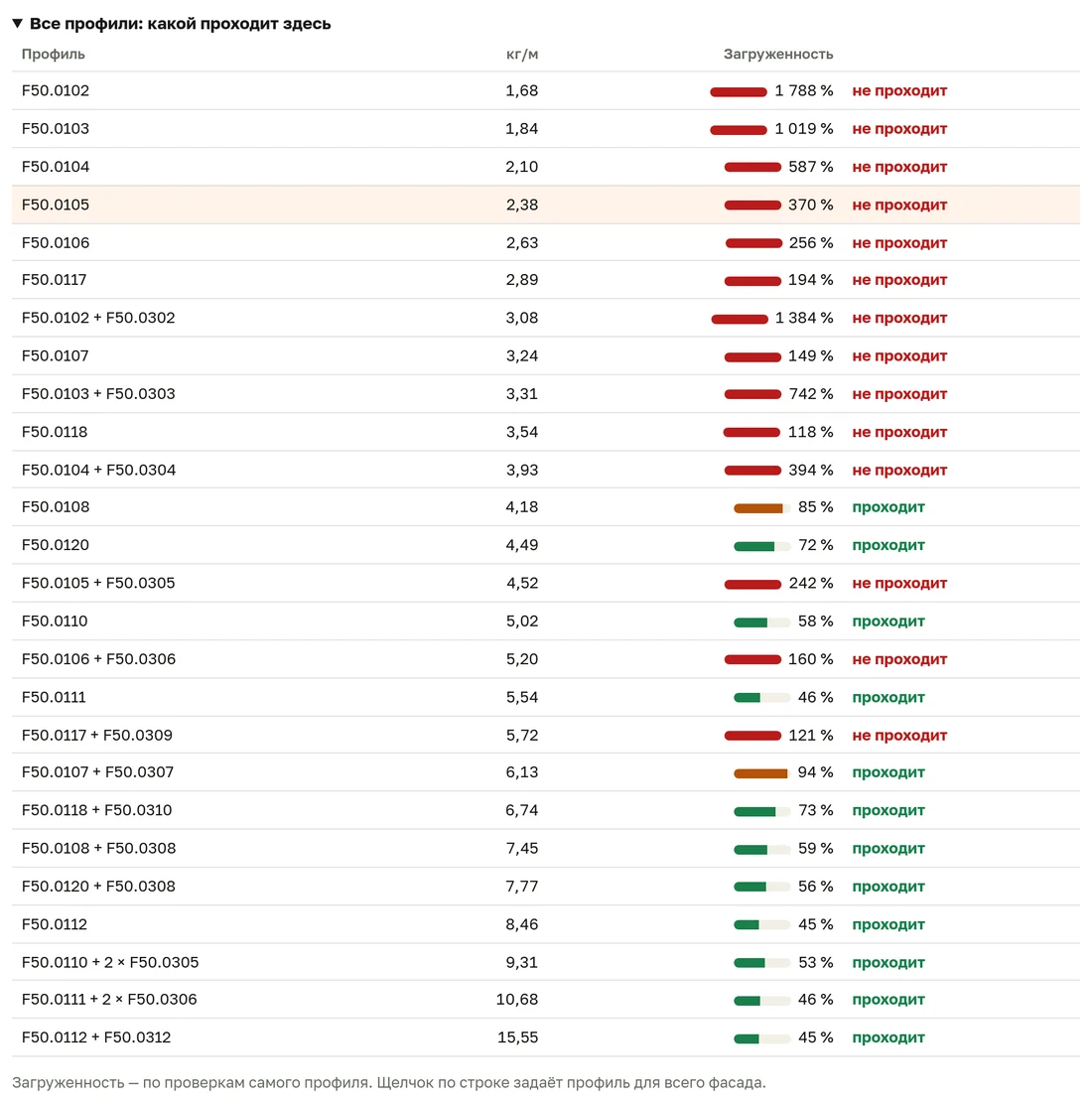

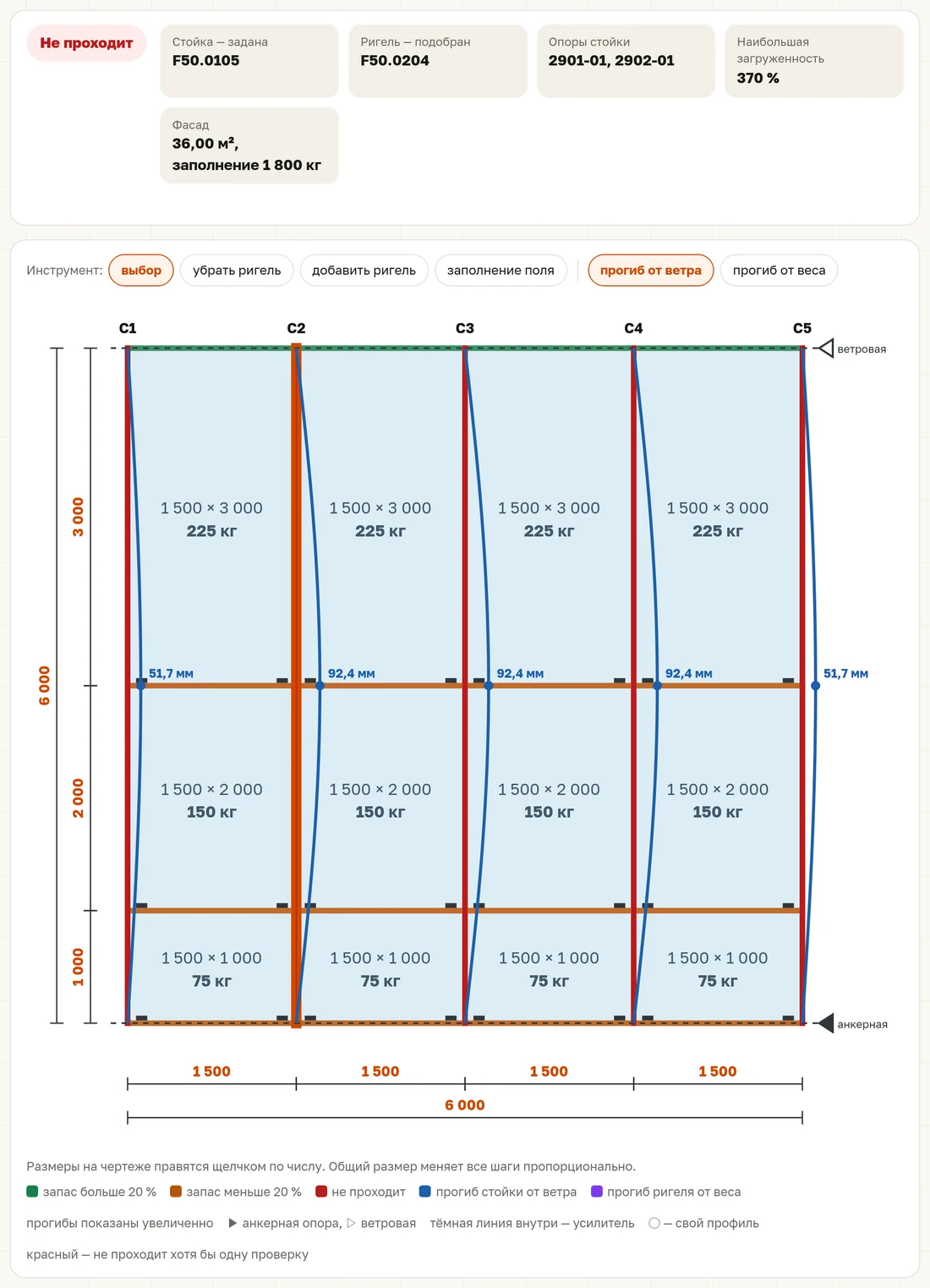

Стойка F50.0105 задана вручную: вердикт «Не проходит», наибольшая загруженность 370 %, стойки на чертеже красныеСписок «Все профили: какой проходит здесь»: масса и загруженность каждого профиля, первая проходящая строка — F50.0108
Стойка задана вручную — F50.0105: вердикт «Не проходит», загруженность 370 %, стойки на чертеже красные. Вторая картинка — список «Все профили: какой проходит здесь»: первая проходящая строка — F50.0108, 85 %. Открыть этот расчёт в программе →

Если профиля нет или он слишком глубокий, уменьшите шаг, рассмотрите опору либо усилитель. Ригель не проходит по весу — уменьшите поле, добавьте ригель или усилитель.

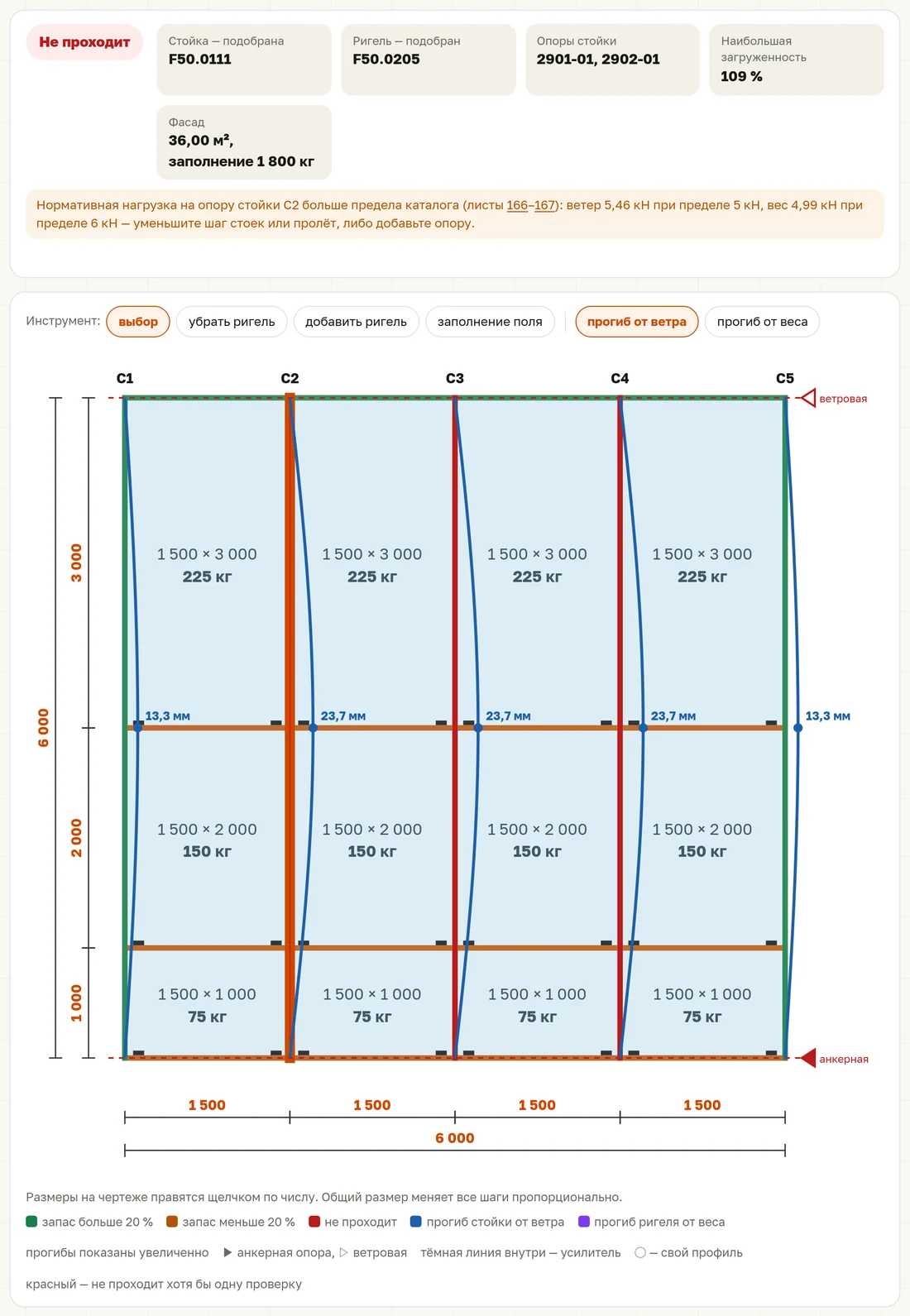

«Не проходит» бывает и при автоматическом подборе — когда стойки хватает, а её опоры нет. Та же стена 6 × 6 м в Новороссийске, ветровой район VI: программа подобрала стойку F50.0111, и сама стойка проходит, но на опору приходит 5,46 кН ветра при пределе каталога 5 кН — загруженность 109 %. Причину и совет программа пишет в примечании под итогом: уменьшить шаг стоек или пролёт. При шаге 1200 мм вместо 1500 — «Проходит», 98 %. Средняя опора здесь не выручит: она собирает ветер с двух пролётов — 7,63 кН.

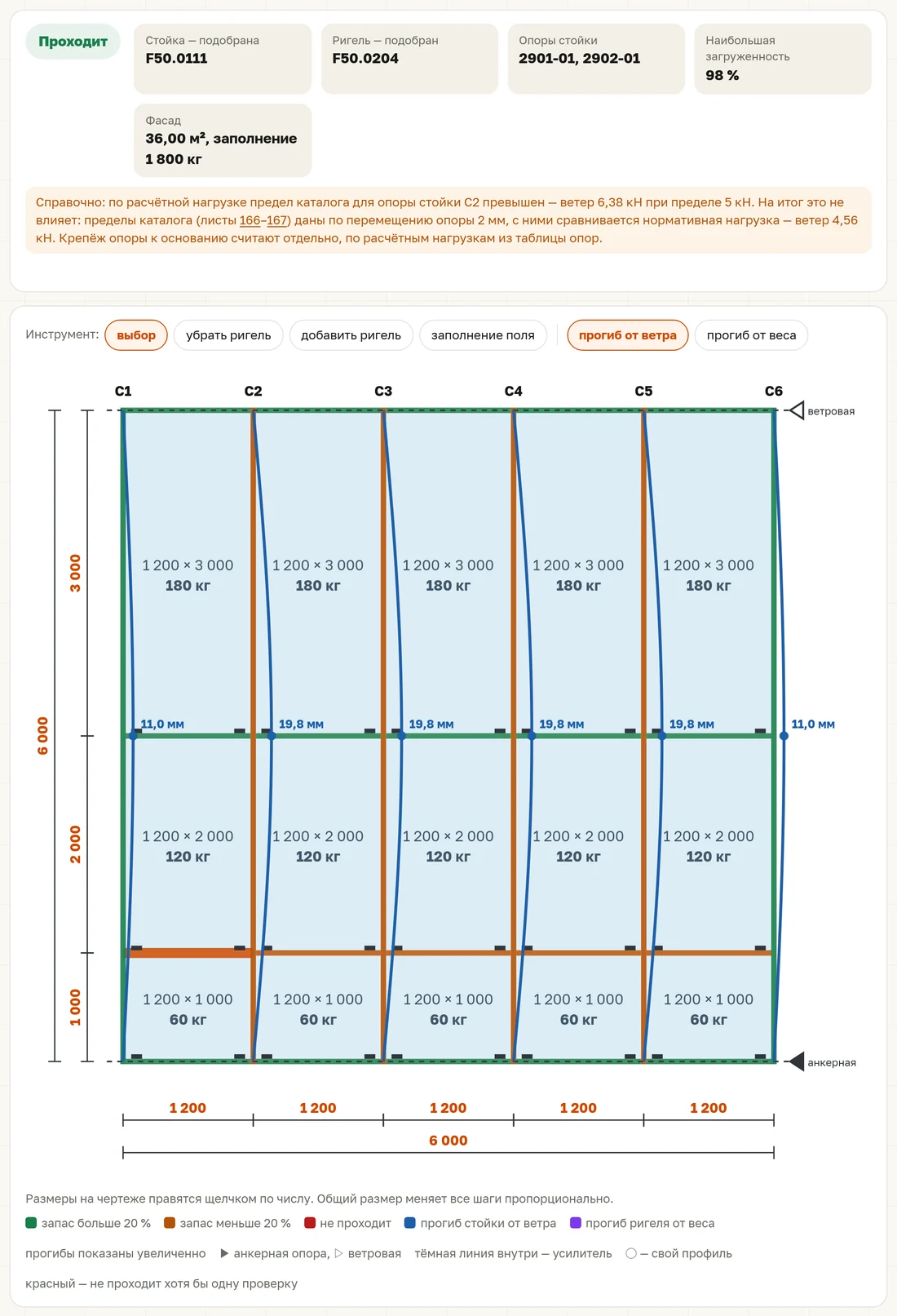

Стена 6 × 6 м в Новороссийске: стойка F50.0111 подобрана, но вердикт «Не проходит» — опора стойки загружена на 109 %Та же стена с шагом стоек 1 200 мм: «Проходит», наибольшая загруженность 98 %
Стена 6 × 6 м в Новороссийске. Первая схема — шаг 1 500 мм: стойка подобрана, но опора не проходит — 5,46 кН при пределе 5 кН, причина и совет написаны под итогом. Вторая — шаг 1 200 мм: «Проходит», 98 %. Открыть первый расчёт → · второй →

Остекление от пола, угол здания и другие случаи

В исходном витраже задайте ряды 1200 и 2100 мм. Выберите «жилой дом — 0,5 кН/м», отметку чистого пола 0. Ригель на высоте 1200–1500 мм проверяется как ограждение на нагрузку на поручень вместе с ветром и весом. На чертеже появятся подписи «пол» и «ограждение».

Подобраны F50.0105 и F50.0204; максимум — 97 %. У ригеля-ограждения прогиб от ветра и нагрузки на поручень 6,5 при 7,5 мм. Ригель на высоте 1000 мм ограждением не считается: программа предупреждает о необходимости отдельного ограждения не ниже 1,2 м либо защитного многослойного стекла по СП 426.1325800.2020, п. 6.1.21. Само стекло здесь не проверяется.

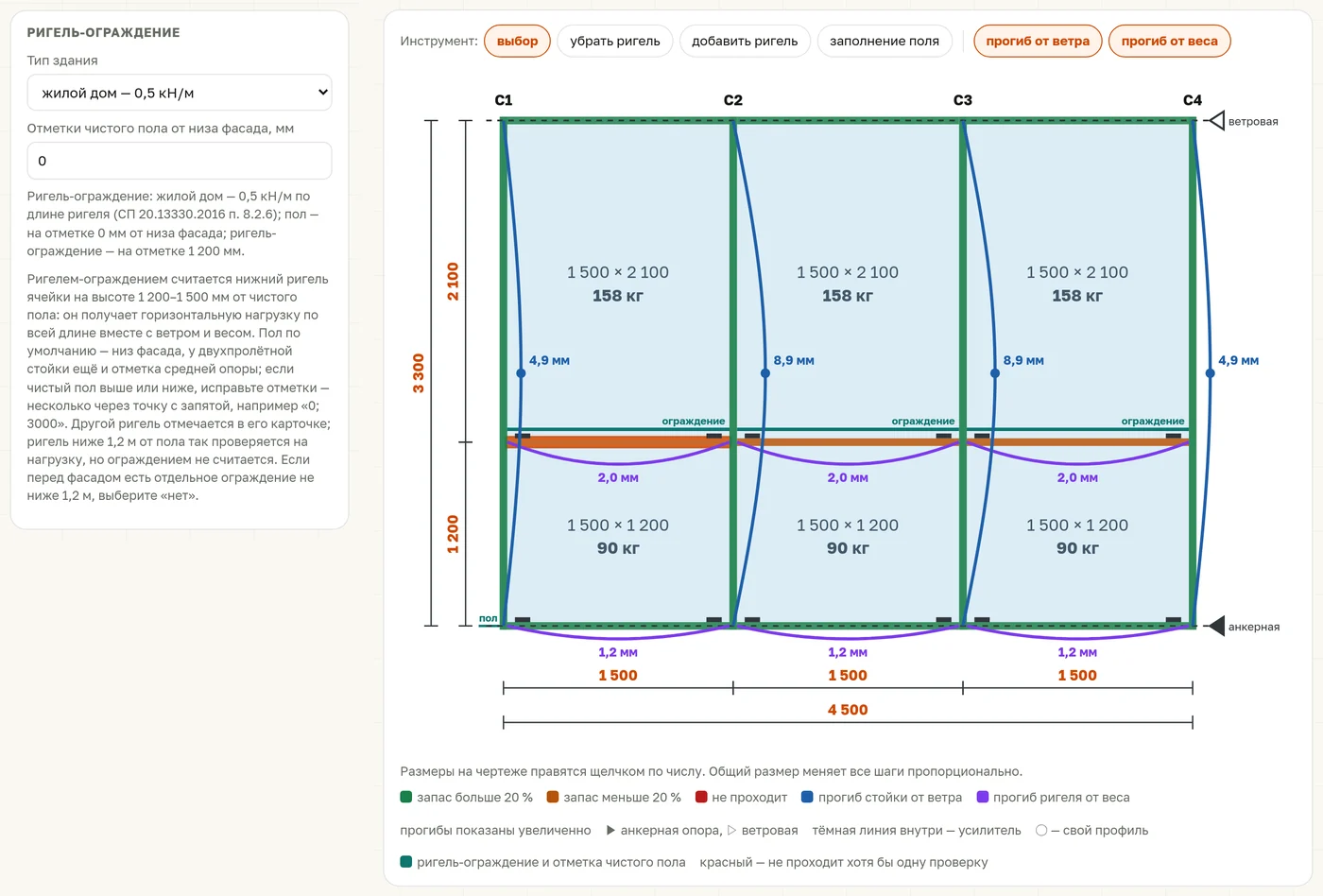

Блок «Ригель-ограждение» с типом здания «жилой дом» и чертёж: ригель на отметке 1 200 мм подписан как ограждение
Остекление от пола: выбран тип здания «жилой дом — 0,5 кН/м», ригель на отметке 1 200 мм подписан на чертеже как ограждение. Стойка стала F50.0105 вместо F50.0104: нагрузка на поручень передаётся и на стойки. Открыть этот расчёт в программе →

Верните исходный витраж и отметьте угол здания слева. На чертеже заштрихована полоса 1,0 м; в таблице две первые стойки помечены «угол». Подбор меняется на F50.0105 и F50.0214, максимум 98 %. Не пропускайте эту настройку: у угла отсос сильнее.

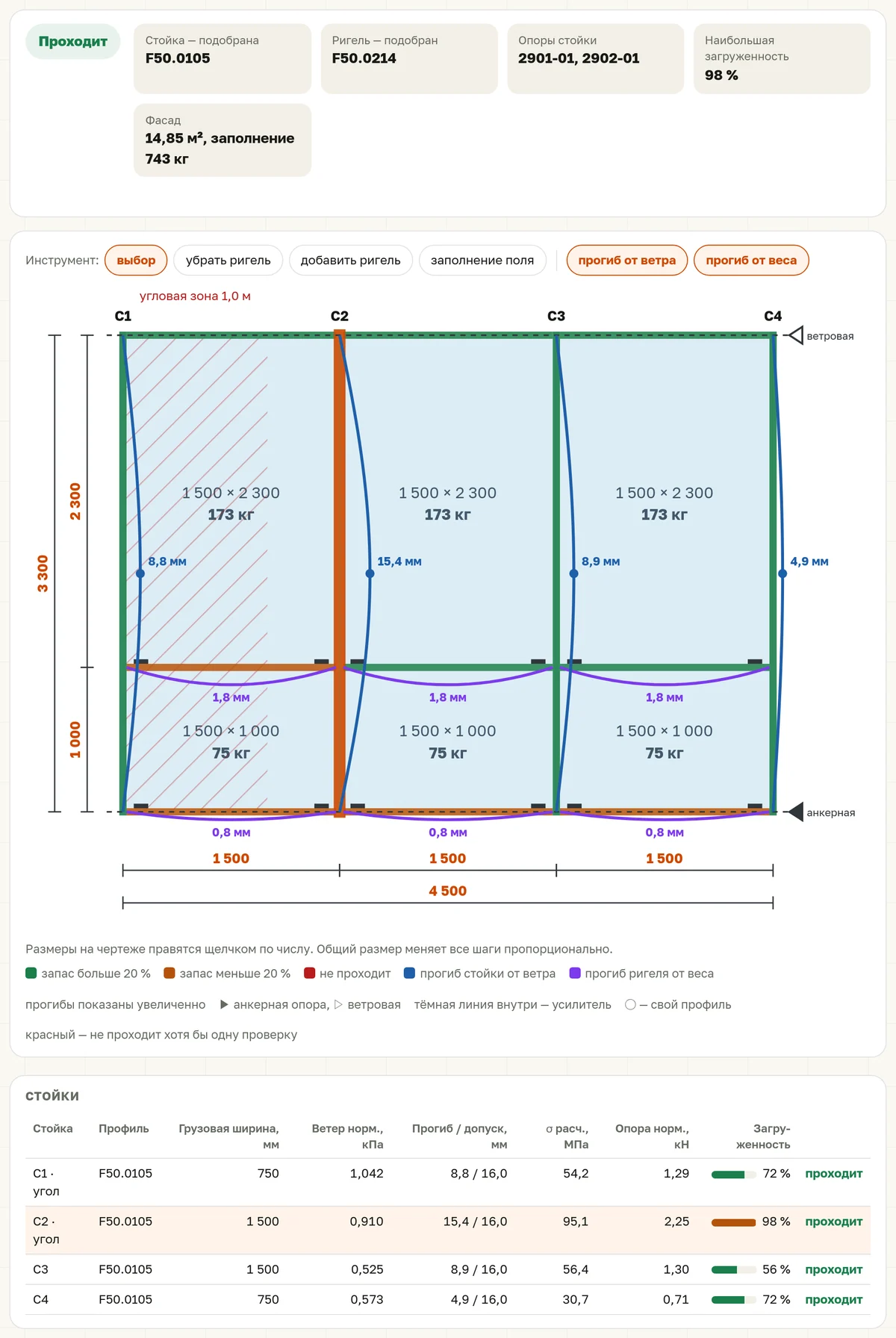

Фасад у угла здания: заштрихована угловая зона 1,0 м, в таблице стойки С1 и С2 помечены «угол»
Фасад у левого угла здания: заштрихована угловая зона 1,0 м, стойки С1 и С2 помечены «угол» — ветер на них 1,042 и 0,910 кПа против 0,525 кПа в средней зоне. Открыть этот расчёт в программе →

Когда нагрузку передал конструктор, выберите «своя нагрузка» и введите нормативную пиковую величину в кПа. В режиме «внутренняя перегородка» нет ветрового района, высоты и угловых зон; исходные 0,2 кПа с любой стороны — практика Конструктива, а не норма.

Свою нагрузку вводите нормативную: для проверки прочности программа сама применит коэффициент надёжности, а с расчётной нагрузкой он учёлся бы дважды.

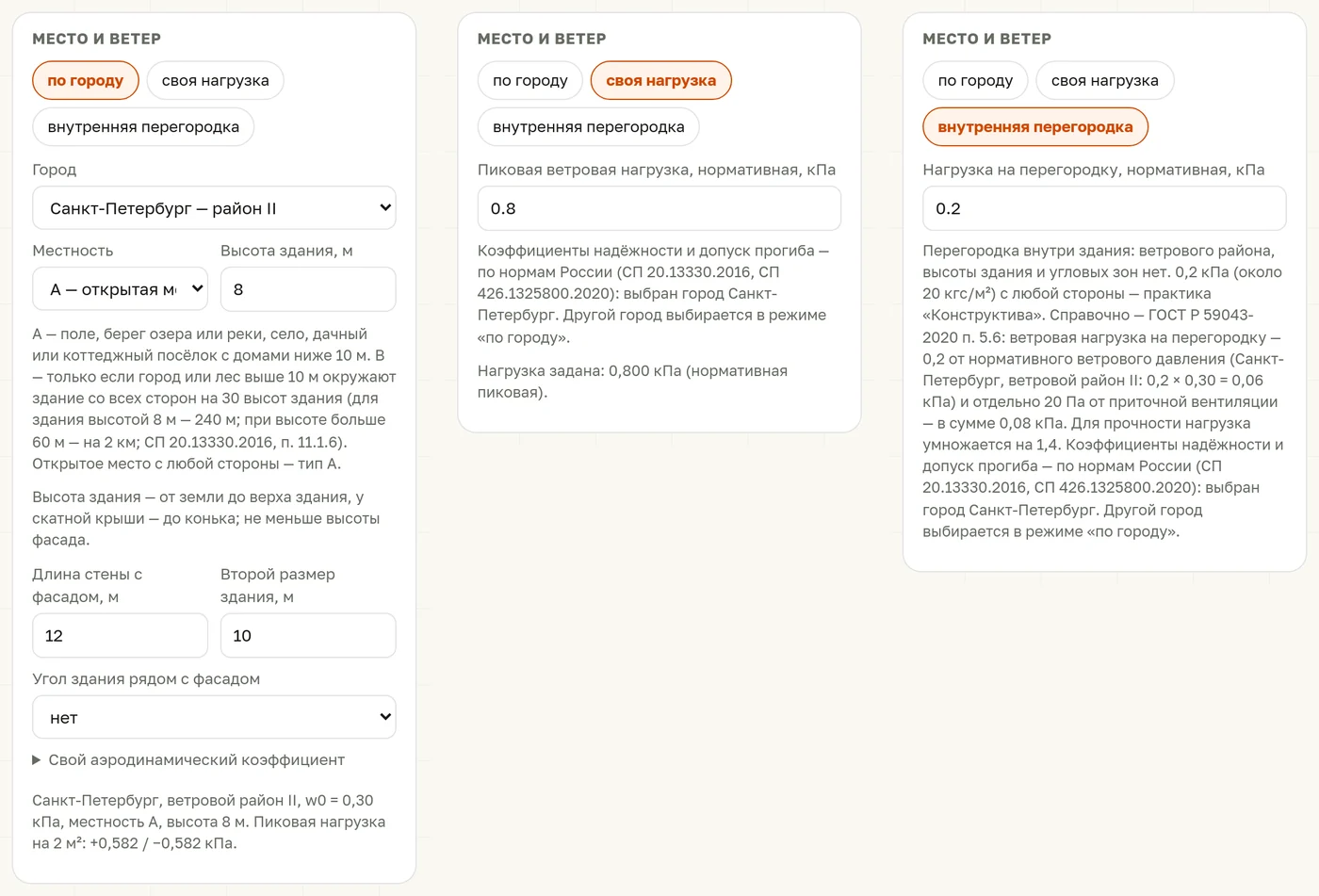

Блок «Место и ветер» в трёх режимах: по городу, своя нагрузка, внутренняя перегородка
Три режима блока «Место и ветер»: по городу — Санкт-Петербург, местность A, здание высотой 8 м; своя нагрузка — 0,8 кПа; внутренняя перегородка — 0,2 кПа.

Панель «Инструмент» позволяет убрать или добавить ригель. Верхний и нижний убрать нельзя. Для отдельного поля выберите «заполнение поля», щёлкните по нему, задайте свою формулу и нажмите «Применить к полю». Размер редактируется щелчком по числу; изменение общего размера пропорционально меняет все шаги.

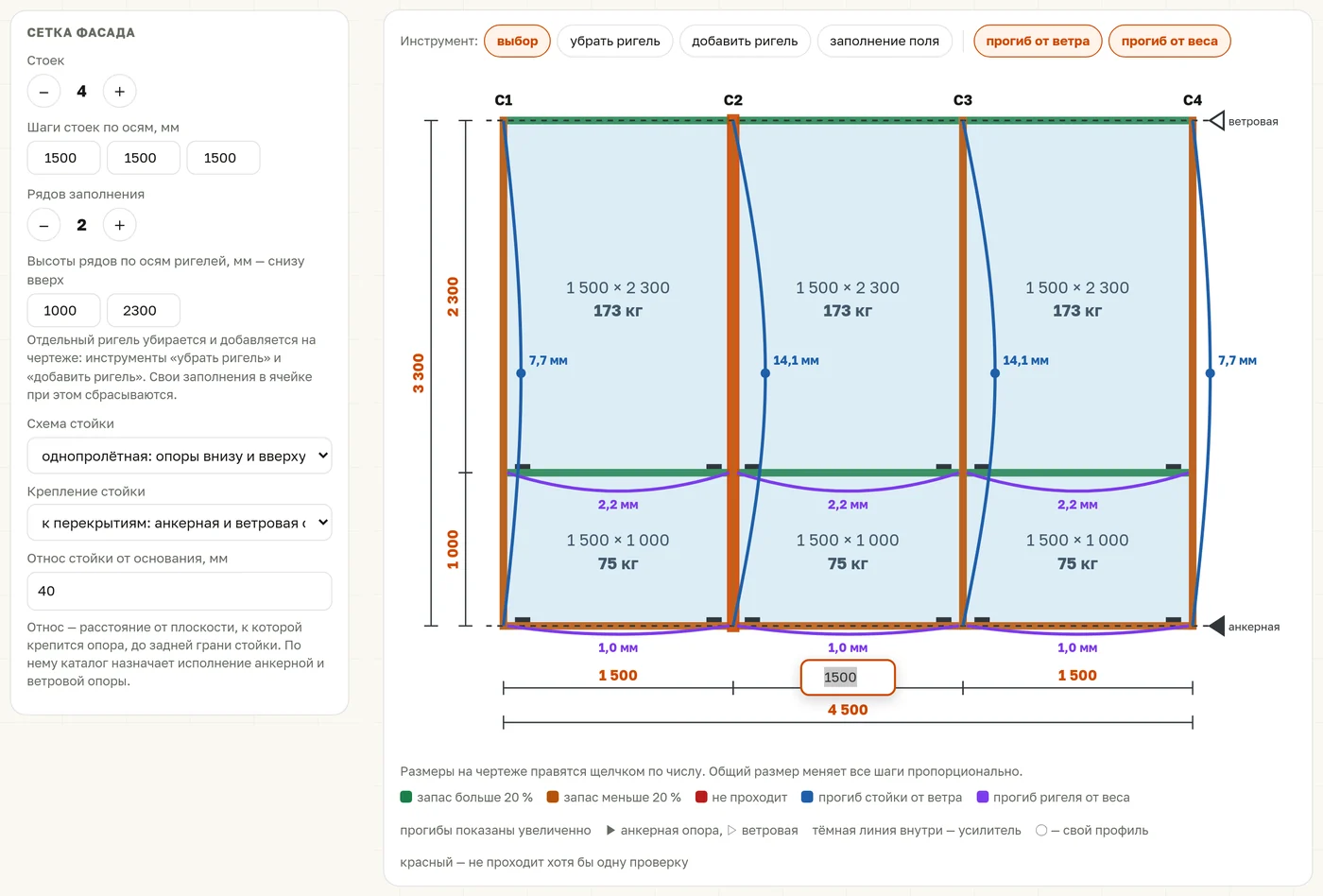

Блок «Сетка фасада» и чертёж: шаг стоек правится щелчком по размеру
Блок «Сетка фасада» и чертёж с панелью «Инструмент»: средний шаг 1 500 мм открыт для правки щелчком по числу.

Тяжёлое заполнение меняет уже ригель. При шаге стоек 2500 мм и стеклопакете 10-14-6-14-44.2 поле 2500 × 2300 мм весит 345 кг. Программа подобрала ригель с усилителем F50.0209 + F50.0320 — предел по графику каталога 364 кг — и стойку F50.0106 вместо более лёгкой F50.0105: ригелю глубиной 145 мм нужна стойка глубиной от 139 мм. Об этом сказано в примечании под итогом — примечания стоит читать всегда. Усилитель программа берёт сама и только тогда, когда без него не прошёл ни один профиль; профиль с усилителем можно задать и вручную — когда глубина стойки или ригеля ограничена.

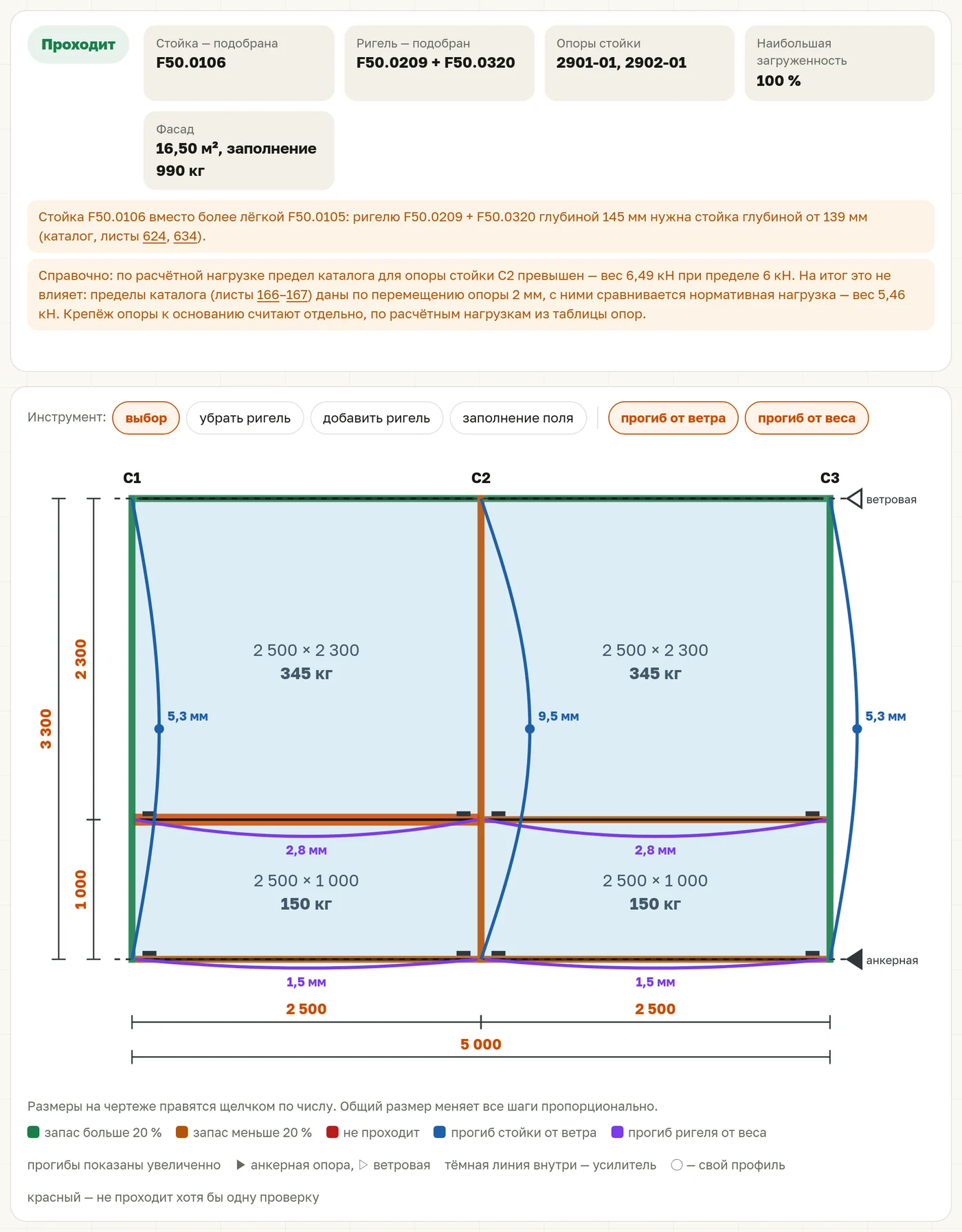

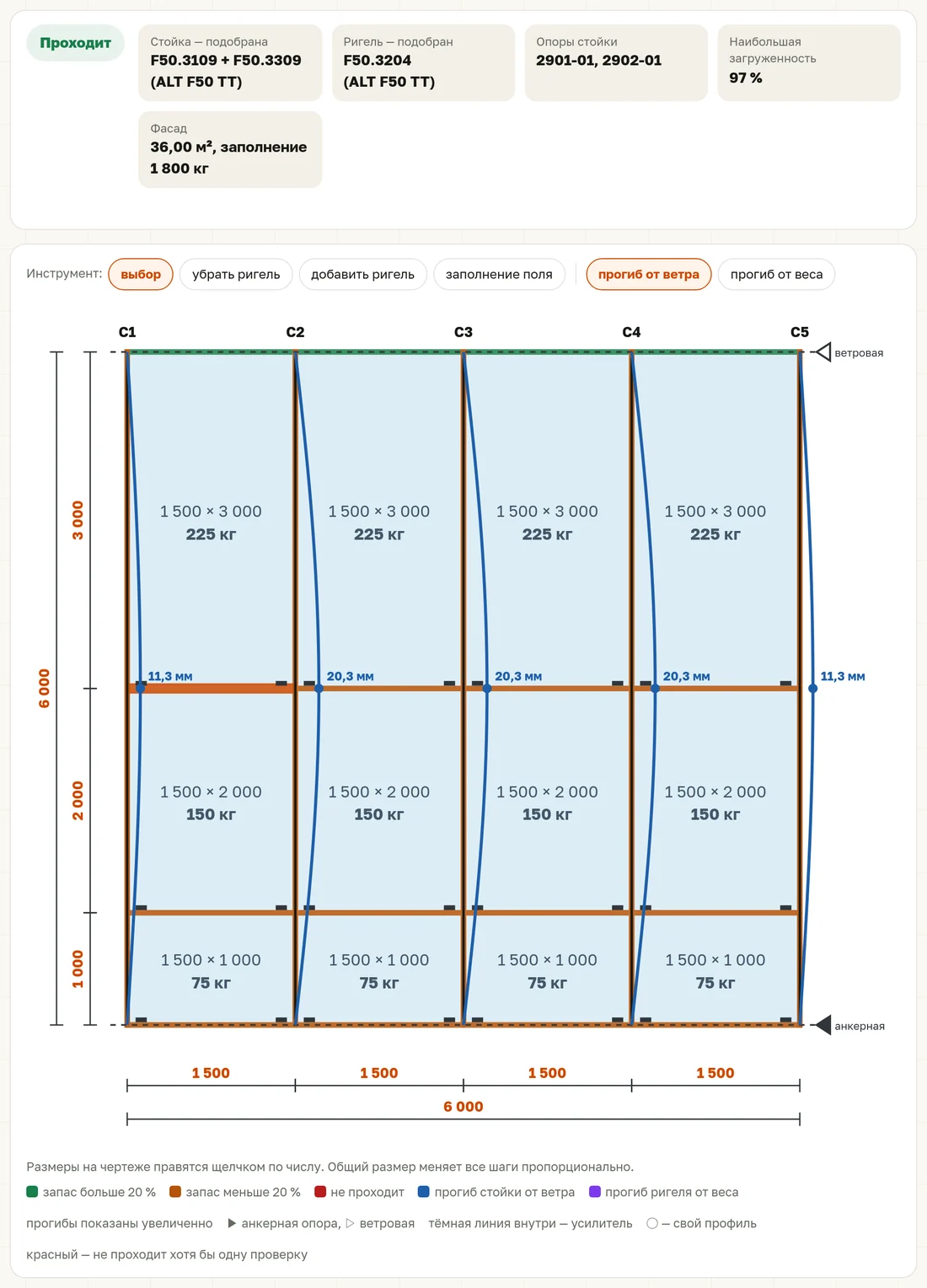

Шаг стоек 2 500 мм и стеклопакет 10-14-6-14-44.2: подобран ригель с усилителем F50.0209 + F50.0320, под итогом два примечанияСтена 6 × 6 м на ALT F50 TT: подобрана стойка с усилителем F50.3109 + F50.3309, усилитель показан тёмной линией внутри стоек
Усилитель на чертеже — тёмная линия внутри профиля. Первая схема — тяжёлый стеклопакет: ригели F50.0209 + F50.0320, поле 345 кг, под итогом примечания расчёта. Вторая — стена 6 × 6 м на ALT F50 TT: стойки F50.3109 + F50.3309. Открыть первый расчёт → · второй →

Что сохранить и чего программа не считает

«Ссылка на расчёт» копирует ссылку с исходными данными для коллеги. На сервере расчёт не хранится. «Сохранить в PDF» открывает печать страницы: исходные данные, итог, чертёж, карточка выбранного элемента, таблицы, «Как считаем» и ссылка. Перед сохранением откройте нужную карточку.

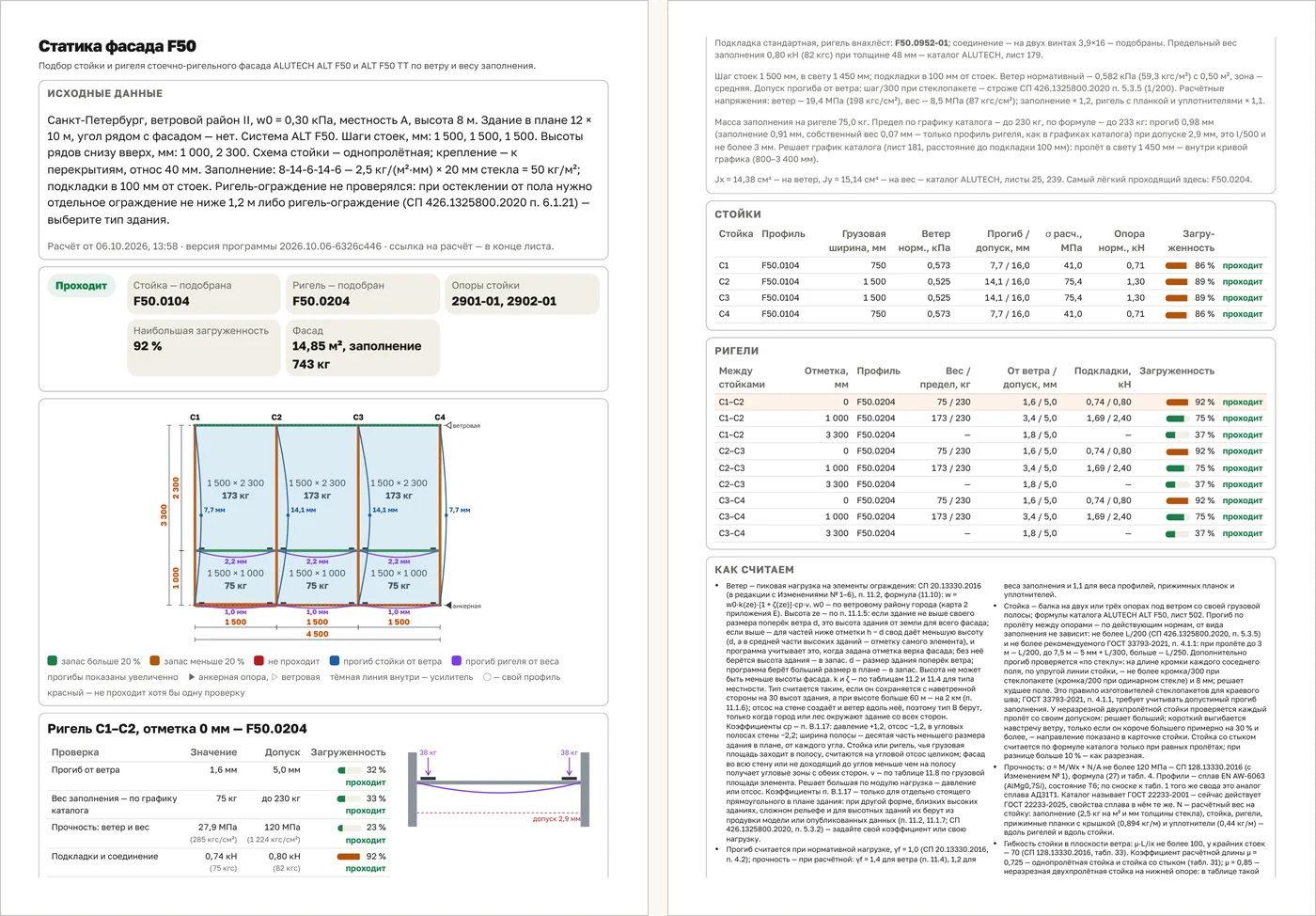

Лист расчёта в PDF: исходные данные, итог, чертёж, таблицы стоек и ригелей, блок «Как считаем»
Лист расчёта в PDF: исходные данные, итог, чертёж, карточка выбранного элемента, таблицы и блок «Как считаем».

Статический расчёт фасада онлайн — только для вертикальных ALT F50 и ALT F50 TT. Стекло и стеклопакет на ветер программа не считает — использует только массу. Состав и вес уточняйте в «Подборе стеклопакета».

Не проверяются соединение ригеля со стойкой на ветер, устойчивость стойки в плоскости фасада, местная устойчивость стенок профиля, вкладыш стыка и собственная частота стойки. Сопоставление реакций с пределами каталога не заменяет расчёт прочности опор и их крепежа к основанию. Для опор «в проём» программа показывает реакции без проверки. При сложной форме здания, рельефе или соседстве высотных зданий стандартные ветровые коэффициенты неприменимы: нужны данные продувки.

Стойка в расчёте работает в один или два пролёта: три пролёта и больше, а также стойки, состыкованные по этажам, программа не считает. Нет в расчёте створок и дверей, снега, гололёда, сейсмики и температурных воздействий.

Строите дом с витражом или двусветной гостиной в Петербурге или Ленобласти? Пришлите эскиз фасада и размеры — подберём систему ALUTECH под ваш дом: открыть «Статику фасада F50» · связаться с нами.

Что важно запомнить

  • Задавайте высоту здания, местность и размеры по осям.
  • Опора на перекрытии меняет подбор стойки.
  • Читайте карточку худшего элемента.
  • Различайте норму, рекомендацию, каталог и практику.
  • Сохраняйте ссылку и PDF, стекло и крепёж проверяйте отдельно.
  • Предварительный подбор не заменяет проект.

Частые вопросы

Заменяет ли этот расчёт проект?

Нет: проверены перечисленные элементы, не безопасность фасада целиком.

Почему стойка оранжевая, если написано «Проходит»?

Профиль проходит, запас меньше 20 %. Ошибки нет.

Что делать, если стойка не проходит?

Верните автоподбор. Если этого недостаточно, согласуйте изменение схемы с конструктором.

Можно ли посчитать зимний сад, наклонный фасад или F50 SG?

Нет: наклонные фасады, кровли со снеговой нагрузкой и структурное остекление ALT F50 SG не поддерживаются.
