Расчёт глубины установки окна онлайн в программе «Тёплый проём» стал нагляднее: 19 октября 2026 года вышла большая версия. Программа бесплатная и без регистрации; она считает, на какой глубине ставить окно в стене, чтобы откос и монтажный шов были сухими, а стык терял меньше тепла. Главное в обновлении: сводка «Весь проём» подбирает одну общую глубину для трёх узлов окна, а проём в 3D, тепловизор с термощупом, сравнение вариантов, PDF-отчёт и ссылка на расчёт показывают тот же результат нагляднее. Сам расчёт новые функции не меняли.
Статья для проектировщиков загородных домов, монтажников, прорабов и ПТО, а также заказчиков, которым важно понять, почему окно ставят именно туда. Физика коротко: узел примыкания окна к стене — место, где коробка окна (рама, закреплённая в проёме) стыкуется со стеной через монтажный шов. Чем дальше коробка от тёплой части стены, тем холоднее откос — поверхность проёма рядом с рамой — и тем ближе он к точке росы, температуре, при которой из воздуха выпадает влага. Подробно — в гиде «На какой глубине ставить окно в стене».
Программа считает по СП 50.13330.2024 температурное поле узла — распределение температур в разрезе стены и рамы при расчётном морозе (СП 131.13330.2025) — для профилей ALUTECH W72 HI+ и W77 HI+. Критерий: температура поверхности не ниже точки росы (ГОСТ 30971-2012 п. 5.1.7). Запас 2 °C над точкой росы, при котором программа пишет «хорошо» и «оптимально», — проектный запас программы, а не требование нормы. Подробнее — на странице «Методики и нормативная база».
| Функция | Что даёт |
|---|---|
| «Весь проём» | Три узла окна и одна общая глубина для коробки |
| Проём в 3D | Окно в стене с температурами откосов, вид из комнаты и с улицы |
| Тепловизор и термощуп | Карта температур на чертеже и температура в любой точке узла |
| Сравнение вариантов | Два варианта рядом: таблица, серая кривая, вывод словами |
| PDF-отчёт и DXF | Четыре листа с картой температур; узел для своих чертежей |
| Ссылка на расчёт | Коллега откроет те же стену, окно, город и глубину |
Пример дальше один, с настройками по умолчанию: газобетон D400 400 мм плюс минеральная вата 150 мм, профиль W72 HI+, Санкт-Петербург (снаружи −23 °C, внутри +20 °C, влажность 55 %), боковой узел, глубина 90 мм от фасада. Итог на экране: «Оптимально — сухо с запасом, и теплопотери стыка у самого минимума».
Весь проём: общая глубина установки окна для трёх узлов

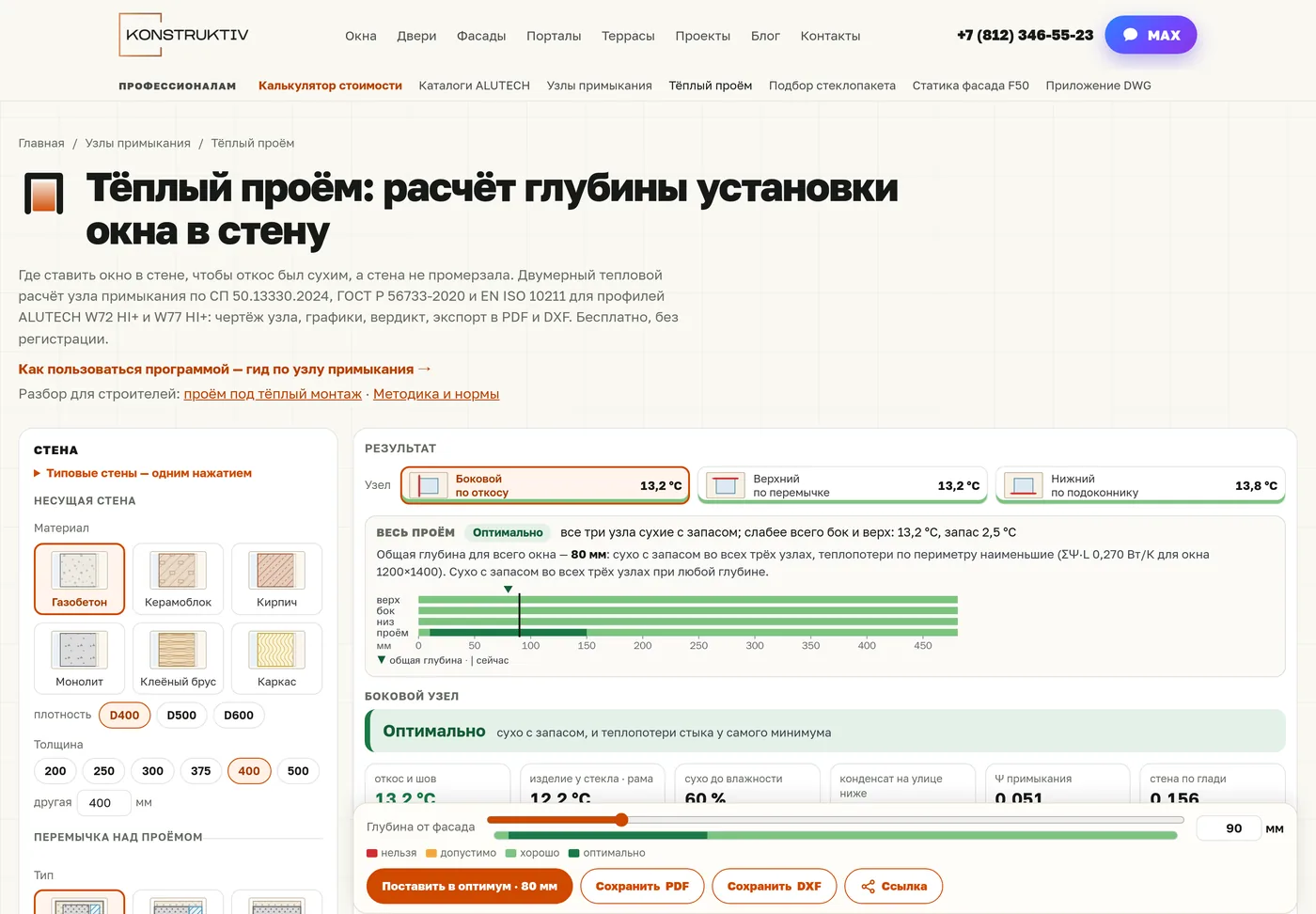

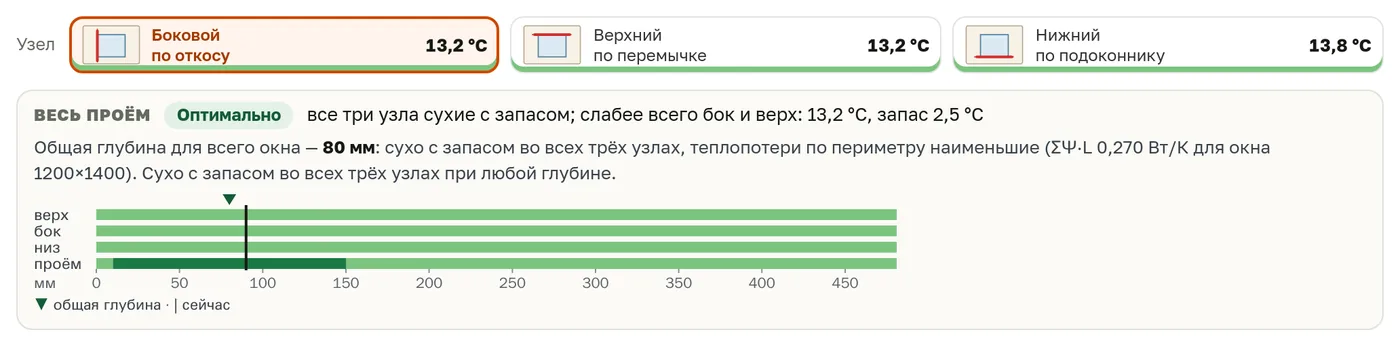

У окна три узла: верхний по перемычке (балке над проёмом), боковой по откосу и нижний по подоконнику, и температура у каждого своя. Коробка же одна, и глубина у неё одна. Поэтому под результатом появилась сводка «Весь проём» — три плитки с температурой откоса каждого узла. На снимке для нашей стены при 90 мм: боковой 13,2 °C, верхний 13,2 °C, нижний 13,8 °C.
Ниже — полоса зон по глубине для каждого узла и для проёма целиком, со шкалой в миллиметрах. Программа подбирает общую глубину, при которой все три узла сухие с запасом, а теплопотери по периметру наименьшие; кнопка «Поставить в оптимум» ставит её одним нажатием. Для примера сводка пишет: «Оптимально: все три узла сухие с запасом; слабее всего бок и верх: 13,2 °C, запас 2,5 °C. Общая глубина для всего окна — 80 мм». Теплопотери по периметру при этом ΣΨ·L 0,270 Вт/К для окна 1200 × 1400 мм; при другой глубине эта стена тоже сухая, разница только в теплопотерях.
От размера окна зависит, какой узел важнее по теплопотерям — для этого есть поля «Размер окна». Если узел глубиной не исправить, например из-за слабой перемычки, программа так и говорит и подсказывает, что менять.
Проём в 3D: температура откосов на модели

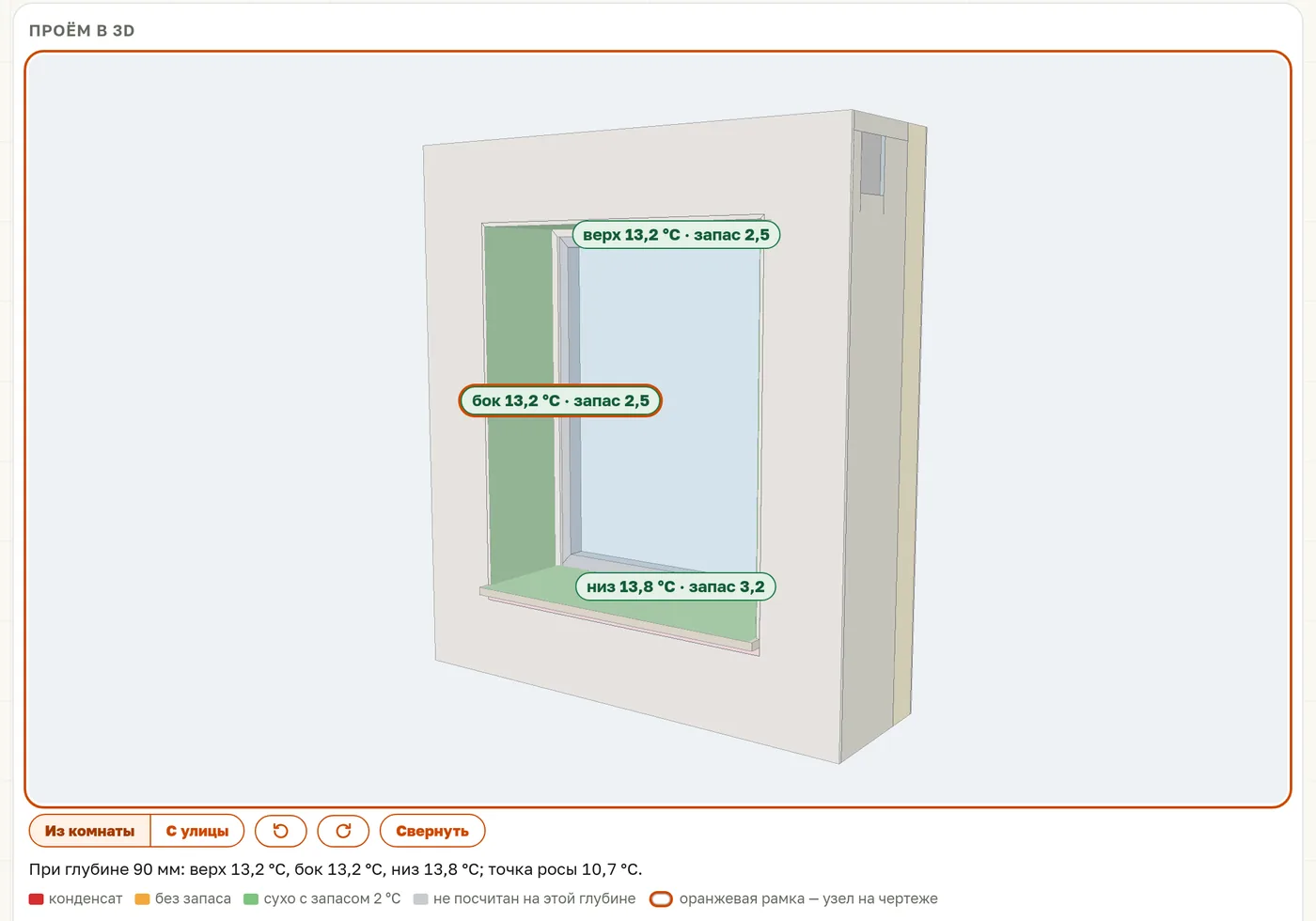

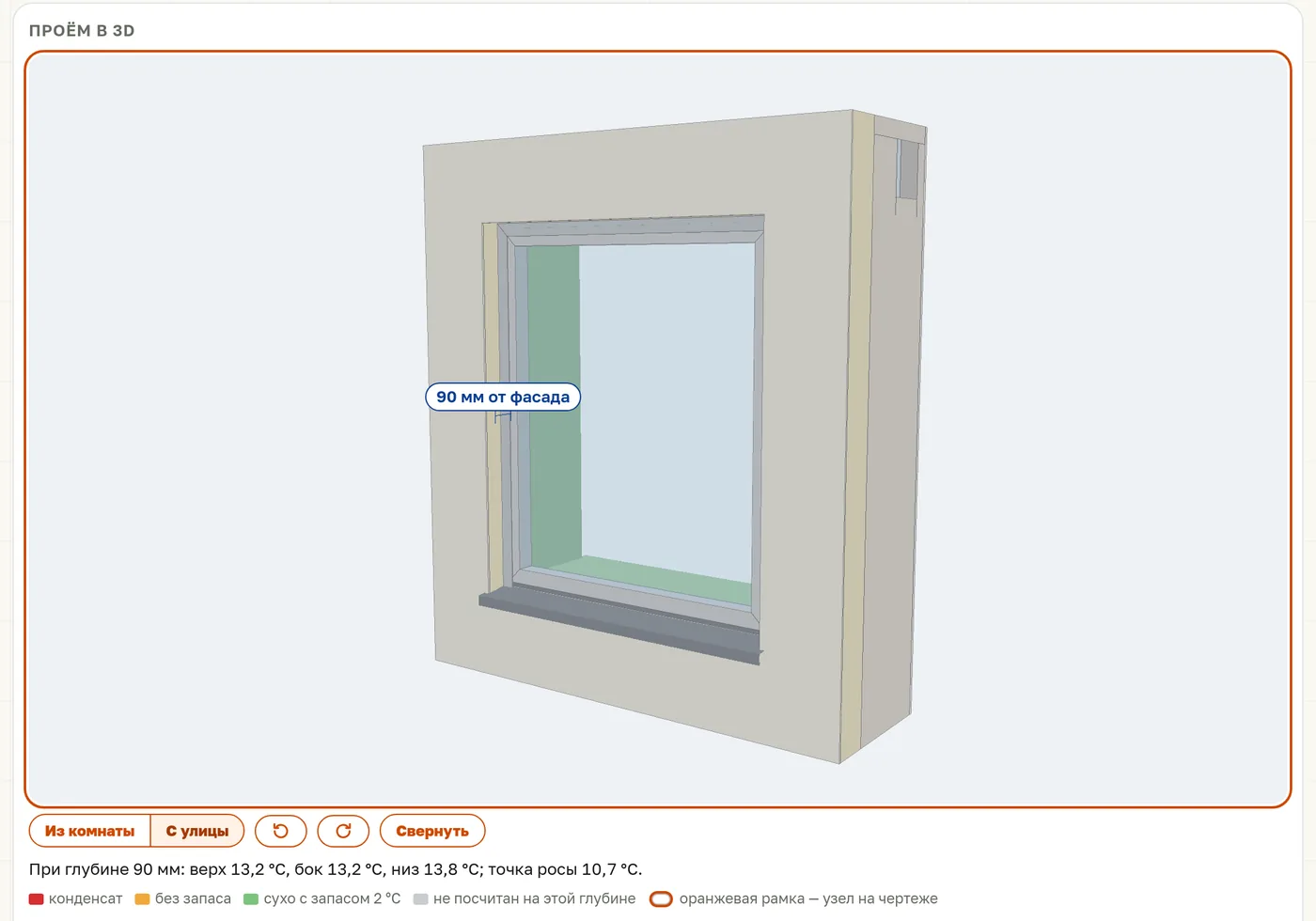

Кнопка «Показать проём в 3D» строит окно в стене на выбранной глубине. Откосы окрашены по своим температурам, подписи стоят прямо на сцене: «бок 13,2 °C · запас 2,5», «низ 13,8 °C · запас 3,2»; точка росы 10,7 °C. Оранжевая рамка выделяет узел, чей чертёж открыт, чёрная — самый холодный. Сцена поворачивается: «Из комнаты» и «С улицы».
3D-модель оконного проёма — иллюстрация расчёта, а не фотография: цвета и числа на ней те же, что в результате. На слабых устройствах вместо сцены — плоская схема проёма с теми же числами. Открытый 3D попадает в PDF-отчёт разделом «Проём целиком».
Тепловизор узла примыкания и термощуп

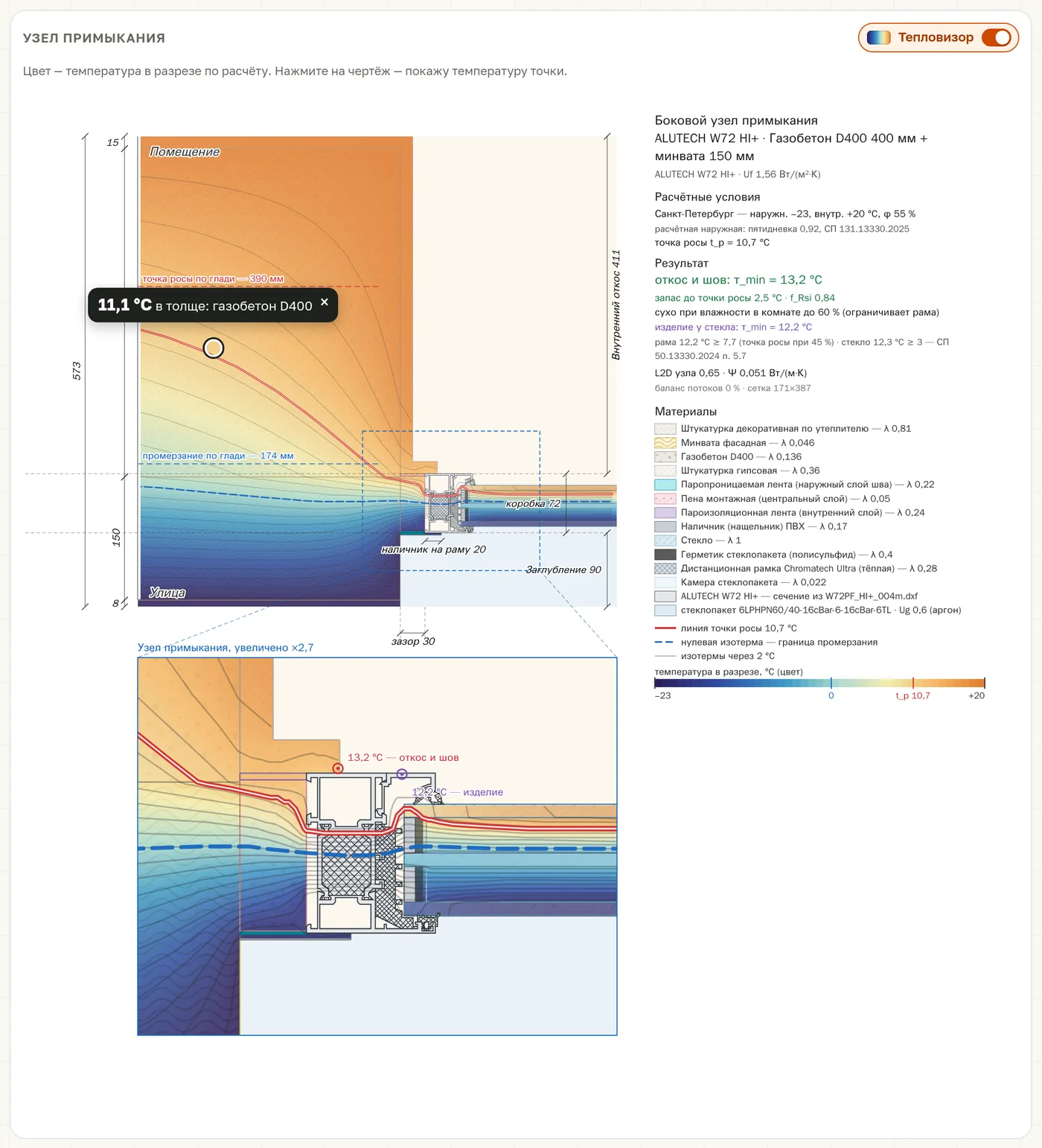

На чертеже узла теперь лежит цветная карта температур по расчёту — тепловизор узла примыкания. Наведите мышь (на телефоне коснитесь) на любую точку стены, рамы или утеплителя — термощуп покажет температуру и материал; щелчок оставляет метку. На снимке щуп стоит в толще стены: «11,1 °C в толще: газобетон D400». Так видно мостик холода — участок, через который тепло уходит в обход утеплителя, — и глубину промерзания: в примере 174 мм от фасада, на 16 мм внутри несущего слоя (газобетона).
Это не снимок настоящего тепловизора и не измерение: карта построена по тому же температурному полю, что и результат. Её можно выключить переключателем «Тепловизор»; в PDF она печатается.
Сравнение профилей ALUTECH W72 и W77 на одной стене

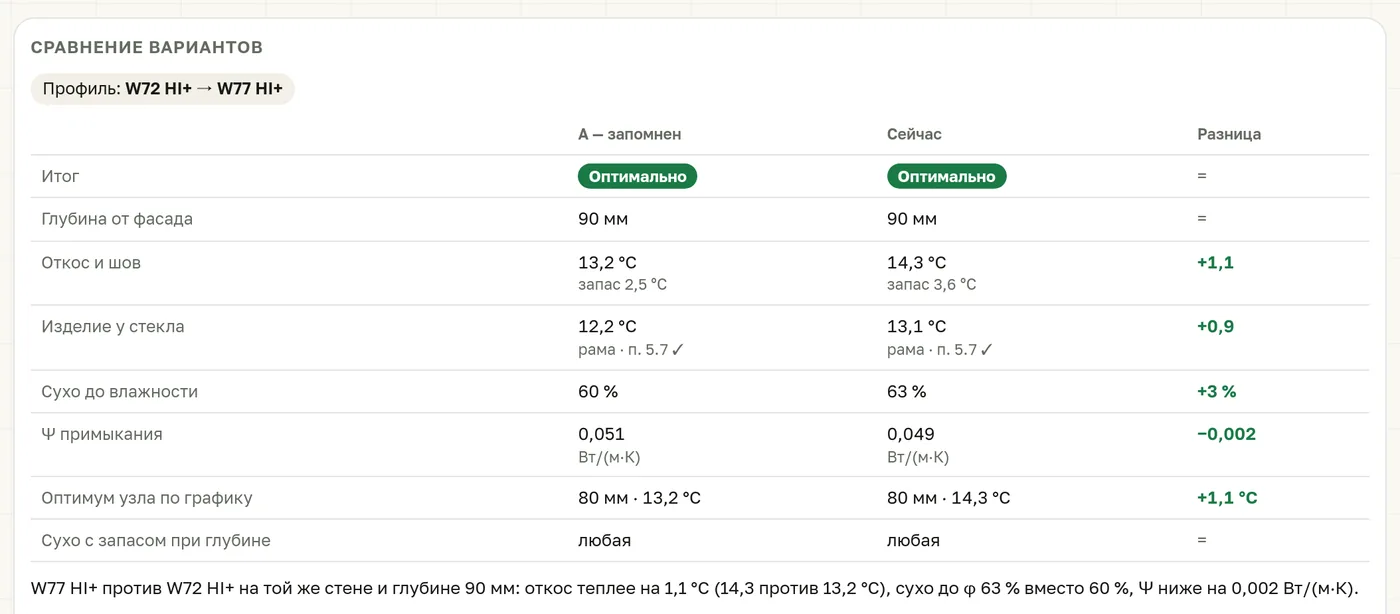

Кнопка «Запомнить для сравнения» фиксирует текущий вариант как «А», после чего можно менять стену, утеплитель, профиль, город. Кнопка «Сравнить с W77» делает это одним нажатием. Появляется таблица «А — запомнен / Сейчас / Разница» с итогом, глубиной, откосом, изделием у стекла, допустимой влажностью и Ψ — линейным коэффициентом теплопотерь стыка в Вт/(м·К). На графике «Где ставить окно» рядом с текущей кривой встаёт серая кривая варианта А, под таблицей — вывод словами: откос теплее на 1,1 °C, сухо до 63 % вместо 60 %, Ψ ниже на 0,002 Вт/(м·К).
| Та же стена, глубина 90 мм | W72 HI+ | W77 HI+ |
|---|---|---|
| Откос и шов | 13,2 °C | 14,3 °C |
| Запас до точки росы | 2,5 °C | 3,6 °C |
| Изделие у стекла (рама) | 12,2 °C | 13,1 °C |
| Сухо при влажности до | 60 % | 63 % |
| Ψ примыкания, Вт/(м·К) | 0,051 | 0,049 |
| Оптимум узла по графику | 80 мм | 80 мм |

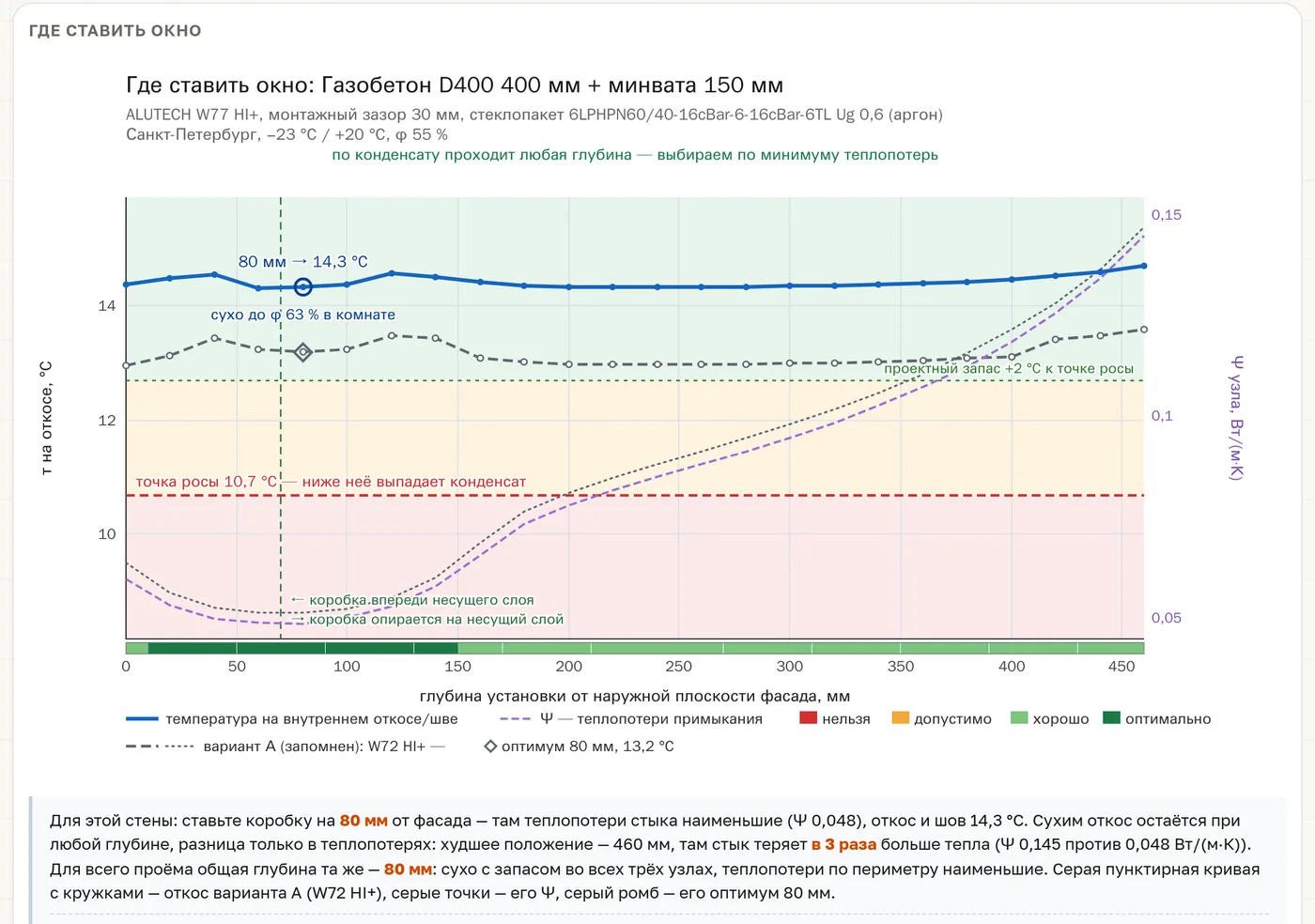

График для W77 на этой стене подсказывает ставить коробку на 80 мм от фасада: там теплопотери стыка наименьшие (Ψ 0,048). Сухим откос остаётся при любой глубине, а худшее положение — 460 мм: там стык теряет в 3 раза больше тепла (Ψ 0,145). Итог: W77 теплее W72 на градус с небольшим по откосу при той же оптимальной глубине.

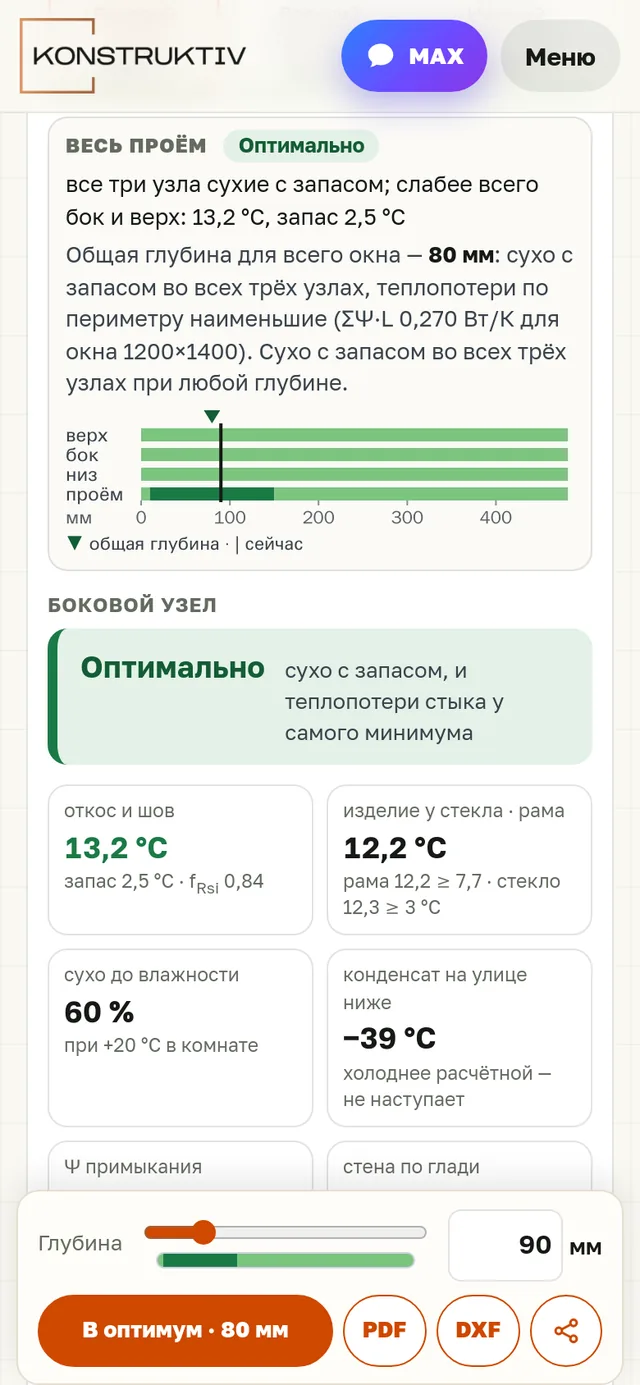

Удобнее на компьютере и телефоне: панель, PDF и ссылка на расчёт

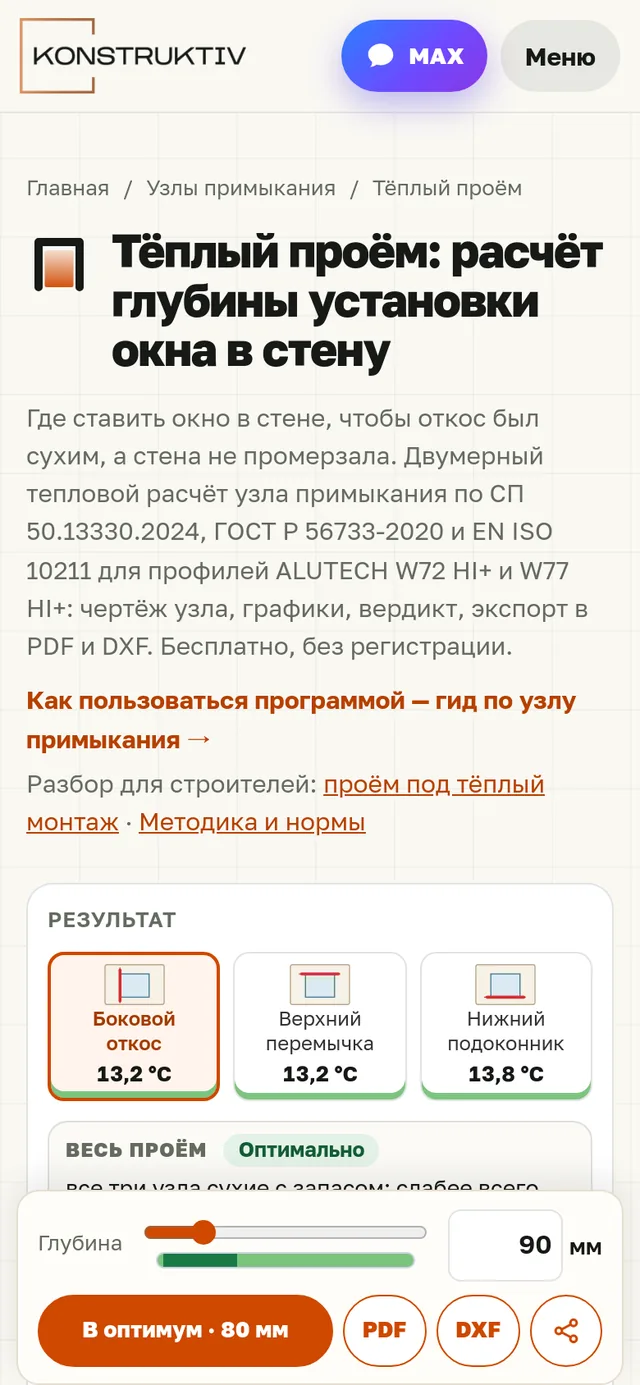

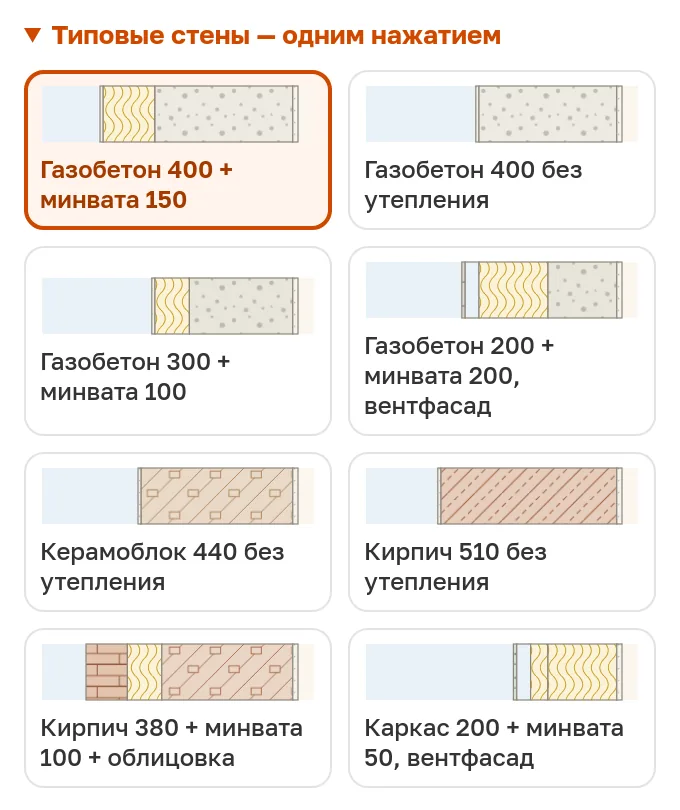

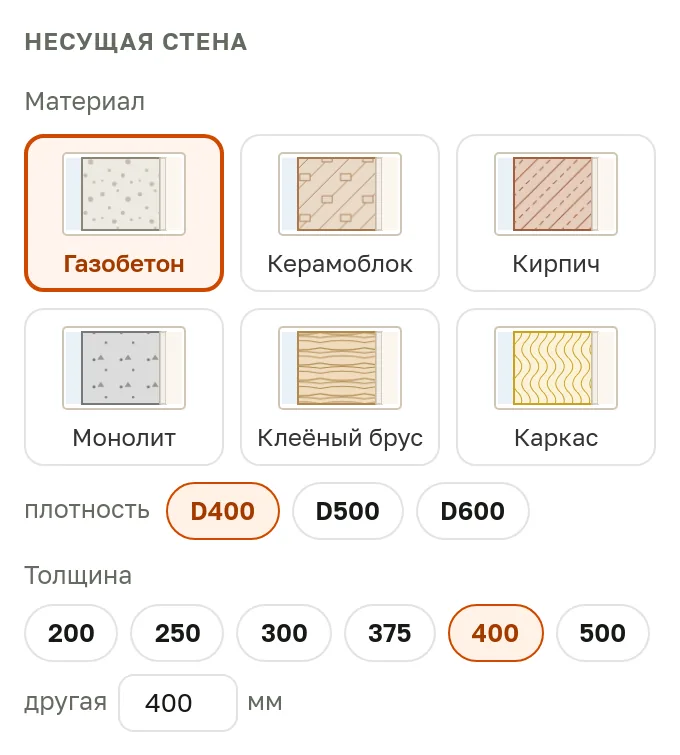

Панель разделена на группы «Стена», «Окно», «Климат»; на телефоне группы сворачиваются. Выше — «Типовые стены одним нажатием»: восемь частых конструкций, от газобетона с минватой до кирпича без утепления и каркаса с вентфасадом. Материал, утеплитель, отделка и профиль выбираются плитками-картинками со штриховкой, как на чертеже.

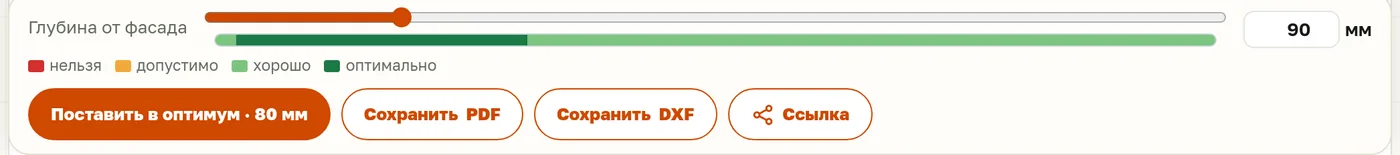

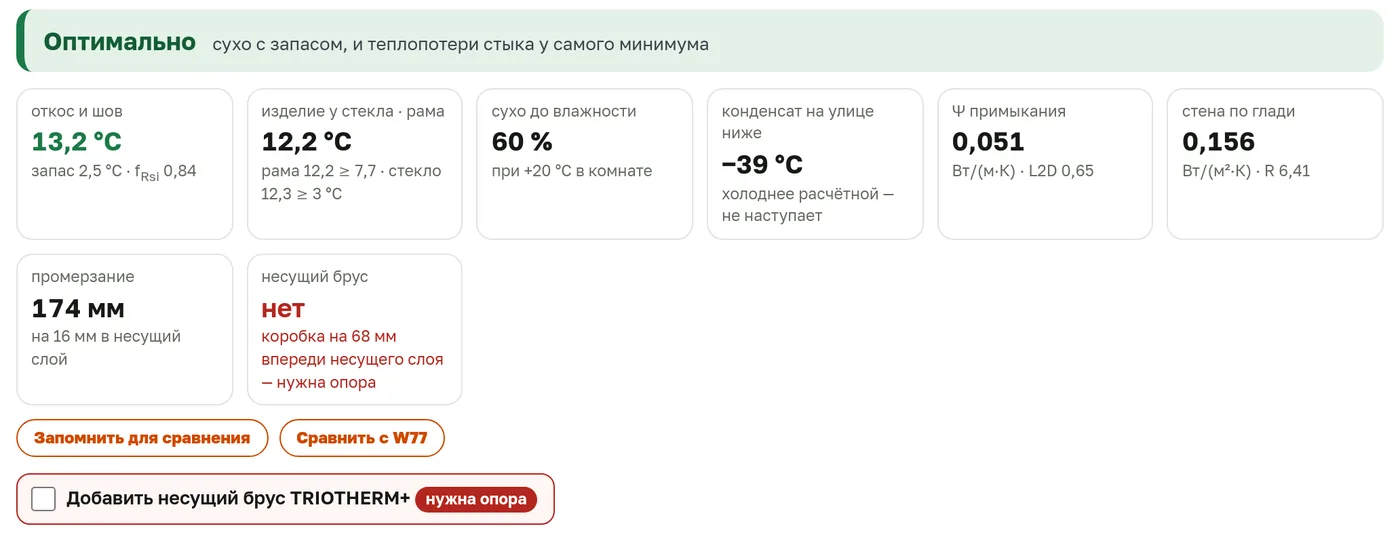

Внизу экрана — полоса кнопок: глубина (ползунок и точное число), «Поставить в оптимум», «Сохранить PDF», «Сохранить DXF», «Ссылка»; на телефоне кнопки не меньше 44 px, под палец. Рамка «Добавить несущий брус TRIOTHERM+» с меткой «нужна опора» появляется, когда коробка вынесена вперёд несущего слоя: в примере — «коробка на 68 мм впереди несущего слоя — нужна опора».

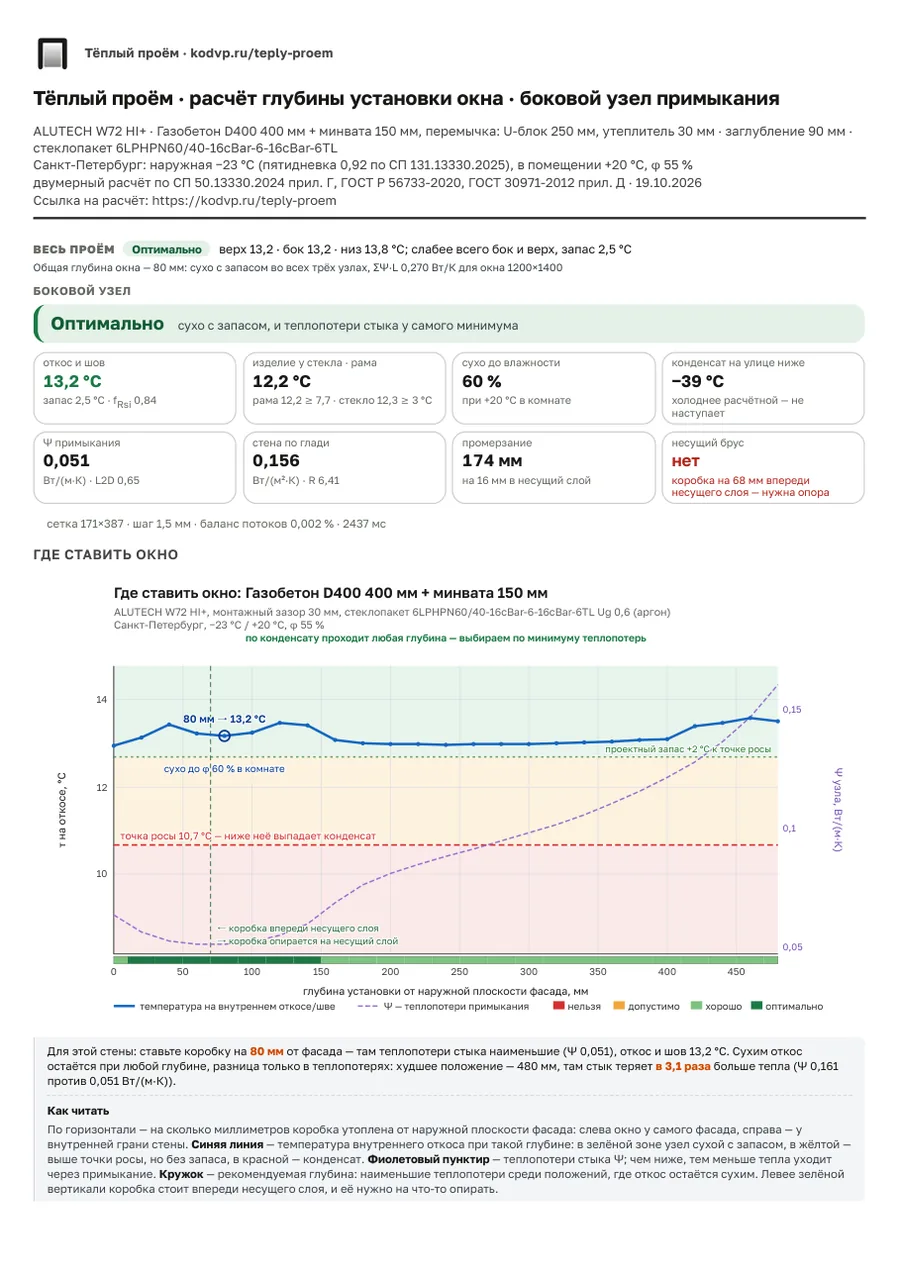

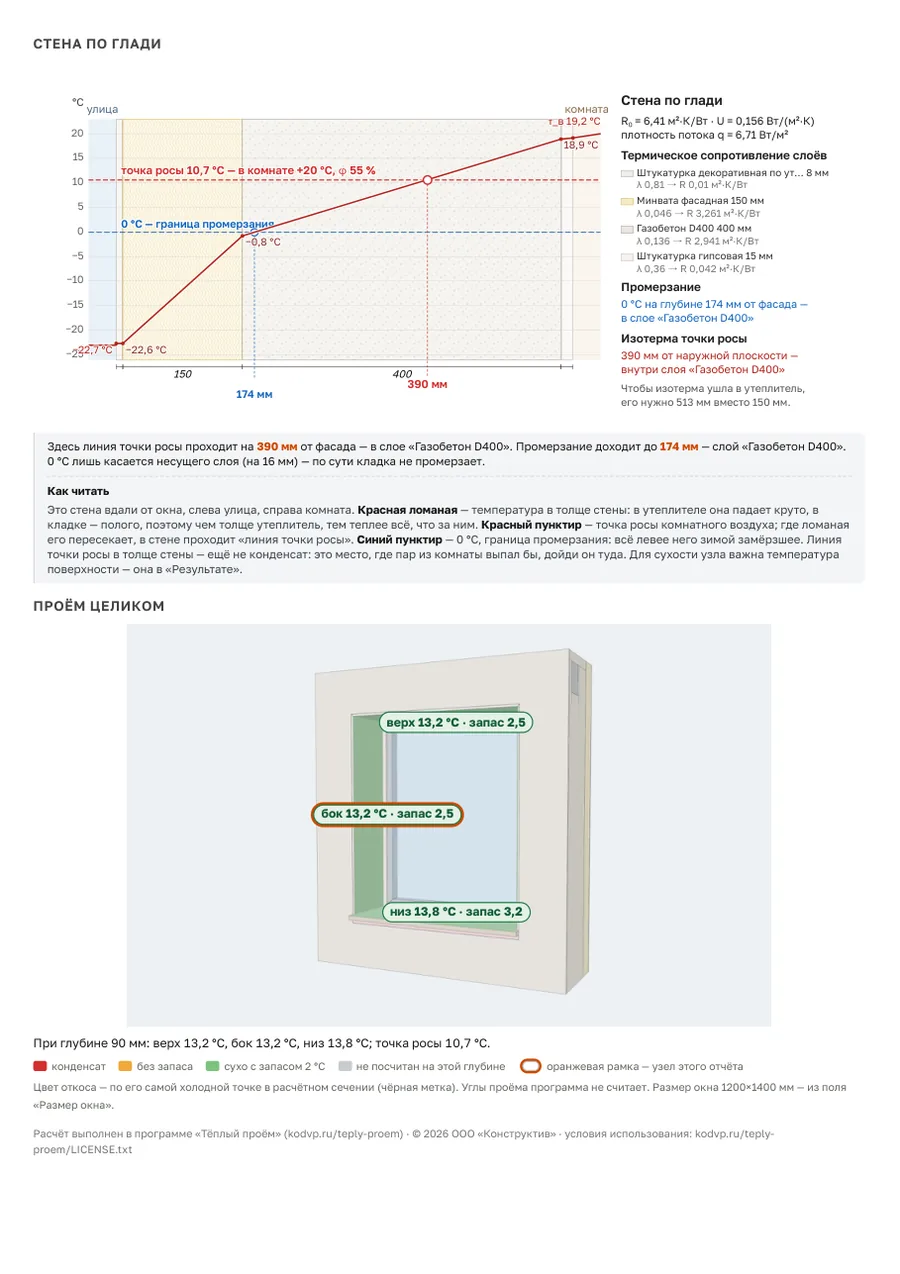

PDF-отчёт — четыре листа: результат, узел примыкания с картой температур, узел увеличенно и «стена по глади»; с открытым 3D раздел «Проём целиком» встаёт на четвёртый лист. Кнопка дожидается конца расчёта, чтобы в отчёт не попали недосчитанные числа. DXF узла — для своих чертежей. «Ссылка» откроет у коллеги те же стену, окно, город и глубину, а если был вариант сравнения — и его.
Границы прежние: расчёт стационарный, без влагопереноса и воздухопроницания; углы проёма не считаются; профили — W72 HI+ и W77 HI+, другие появятся позже и только из систем ALUTECH. Расчёт не заменяет проект.
Строите дом в Петербурге или Ленобласти и хотите тёплый монтаж окон? Пришлите проект через страницу для проектировщиков или контакты — при заказе остекления узлы под ваши стены посчитает наш инженер.
Что важно запомнить
- «Тёплый проём» бесплатно и без регистрации выполняет расчёт глубины установки окна для ALUTECH W72 HI+ и W77 HI+; новые функции расчёт не меняли.
- «Весь проём» показывает три узла и подбирает одну общую глубину для коробки; для газобетона D400 400 мм с минватой 150 мм в Санкт-Петербурге это 80 мм.
- 3D и тепловизор — иллюстрация того же расчёта, а не фотография и не измерение.
- Сравнение отвечает числами: W77 HI+ против W72 HI+ на той же стене — откос теплее на 1,1 °C, Ψ ниже на 0,002 Вт/(м·К).
- Запас 2 °C над точкой росы — проектный запас программы; норма требует температуру не ниже точки росы.
Частые вопросы
Как рассчитать глубину установки окна онлайн?
Откройте «Тёплый проём», выберите типовую стену или соберите свою плитками, укажите профиль, город и помещение. Программа покажет температуру откоса, запас до точки росы и Ψ, а «Весь проём» подберёт общую глубину для трёх узлов.
Как понять, будет ли конденсат на откосе окна?
Сравните температуру откоса с точкой росы при влажности помещения. В примере откос 13,2 °C при точке росы 10,7 °C: запас 2,5 °C, сухо до 60 %. Тепловизор покажет, где в узле холоднее всего.
На какой глубине ставить окно в газобетонной стене с утеплителем?
Для газобетона D400 400 мм с минватой 150 мм в Санкт-Петербурге сводка «Весь проём» даёт общую глубину 80 мм от фасада: три узла сухие с запасом, теплопотери наименьшие. Для другой стены или города ответ меняется — посчитайте в программе.
Тепловизор в программе — это снимок настоящего тепловизора?
Нет. Карта строится по тому же расчётному температурному полю, что и результат, и ничего не измеряет. Она показывает, где в узле холоднее, но не заменяет обследование дома прибором.
