На какой глубине ставить окно в стене: гид по узлу примыкания и мануал «Тёплого проёма»

Окно можно поставить у наружной плоскости фасада, в середине стены или у внутренней грани — и во всех трёх случаях оно будет «стоять». Разница проявится зимой: в одном положении внутренний откос останется сухим и тёплым, в другом на нём появится конденсат, а затем и плесень, хотя профиль тот же и стеклопакет тот же. Глубина установки — это не вопрос вкуса монтажника, а теплотехника узла примыкания. В этой статье разбираем, что происходит в узле, какие правила работают на практике, и показываем, как проверить своё решение за минуту в бесплатном инструменте «Тёплый проём» на kodvp.ru/teply-proem. Вторая половина статьи — мануал по инструменту с картинками: что задавать, что читать в результате и как сохранить отчёт для проекта.

Что происходит в узле примыкания

Стена и окно — две разные теплотехнические системы. Толща стены плавно «переводит» температуру с −24 °C снаружи на +20 °C внутри, а окно делает то же самое в узкой полосе профиля и стеклопакета. Там, где они встречаются, поле температур искажается: часть тепла уходит из комнаты через шов и откос в обход основного утепления. Это и есть мостик холода в узле примыкания.

Для сухого откоса важна одна цифра — температура самой холодной точки внутренней поверхности у окна. Обычно это откос рядом с монтажным швом. Если она ниже точки росы комнатного воздуха, на поверхности выпадает конденсат. Для жилой комнаты с +20 °C и влажностью 55 % точка росы — 10,7 °C. Проектный запас, при котором узел считают надёжным, — не меньше двух градусов выше точки росы: с таким запасом откос выдержит и всплеск влажности после стирки или готовки.

Вторая цифра — лишние теплопотери стыка. Их выражают линейным коэффициентом Ψ (пси) в Вт/(м·К): сколько дополнительного тепла уходит через каждый метр периметра окна. На одном окне это невелико, но по периметру всех окон дома набегает заметная величина, и от положения коробки она может отличаться в несколько раз при одинаково сухом откосе.

Считать всё это «на глаз» нельзя: узел двумерный, тепло идёт не по прямой, а огибает профиль, пену, ленты и утеплитель. Поэтому нормативная методика — двумерный расчёт температурных полей по ГОСТ Р 56623-2015 и EN ISO 10211. Именно такой расчёт выполняет «Тёплый проём», только не в тяжёлой инженерной программе, а прямо в браузере, за несколько секунд.

Три практических правила

Первое. В утеплённой стене коробку ставят в зоне утеплителя, как можно ближе к тёплой стороне, но так, чтобы ей было на что опираться. Чем дальше коробка от наружной плоскости, тем теплее откос, однако в какой-то момент она уходит вперёд несущего слоя, и её приходится вывешивать на кронштейнах или несущем брусе. Инструмент показывает эту границу зелёной вертикалью на графике.

Второе. Шов работает только вместе с откосом. Утеплённый наружный откос, наличник, закрывающий шов от улицы, и внутренний слой пароизоляции меняют картину сильнее, чем кажется. Правильно исполненный шов — три слоя: наружный водозащитный и паропроницаемый, средний утепляющий, внутренний пароизоляционный. Инструмент считает узел именно с такой структурой шва.

Третье. Для стены без наружного утепления оптимум сдвигается ближе к середине толщины, а для стены с четвертью положение коробки задано самой четвертью. Это разные задачи, и рецепт «ставить на треть от улицы» работает не всегда. Проверять надо конкретную стену с конкретным утеплителем.

Пример: газобетон D400 400 мм с минватой 150 мм и окно ALUTECH W72 HI+

Возьмём типичную для Ленинградской области стену: несущий слой из газобетона D400 толщиной 400 мм, снаружи 150 мм фасадной минваты под штукатурку, внутри гипсовая штукатурка. Окно — тёплая система ALUTECH W72 HI+ с двухкамерным стеклопакетом, расчётная температура Санкт-Петербурга −24 °C, в комнате +20 °C и 55 %.

При глубине установки 90 мм от фасада инструмент даёт: температура откоса и шва 13,2 °C, запас до точки росы 2,5 K, температурный фактор fRsi 0,85, откос остаётся сухим до влажности 65 % в комнате, теплопотери стыка Ψ 0,045 Вт/(м·К). Стена по глади: сопротивление теплопередаче 6,21 м²·К/Вт, ноль градусов проходит на глубине 158 мм от фасада, то есть в утеплителе, несущий слой не промерзает. Вердикт — «оптимально».

Самое интересное — на графике «Где ставить окно». Для этой стены откос остаётся сухим при любой глубине, разница только в теплопотерях: минимум Ψ 0,043 при 75 мм от фасада, а в худшем положении у внутренней грани стены (480 мм) стык теряет в 3,9 раза больше тепла — Ψ 0,167. Причём при 90 мм коробка уже вынесена на 68 мм вперёд несущего слоя, и ей нужна опора; инструмент считает вариант с несущим брусом TRIOTHERM+ и показывает, что по теплу разницы нет — вопрос только в опирании.

Нижний узел по подоконнику в тех же условиях теплее: 16 °C на откосе, запас 5,3 K, сухо до 78 %. Так бывает часто — критичен именно боковой узел, поэтому проверять стоит оба разреза.

Мануал: как пользоваться «Тёплым проёмом»

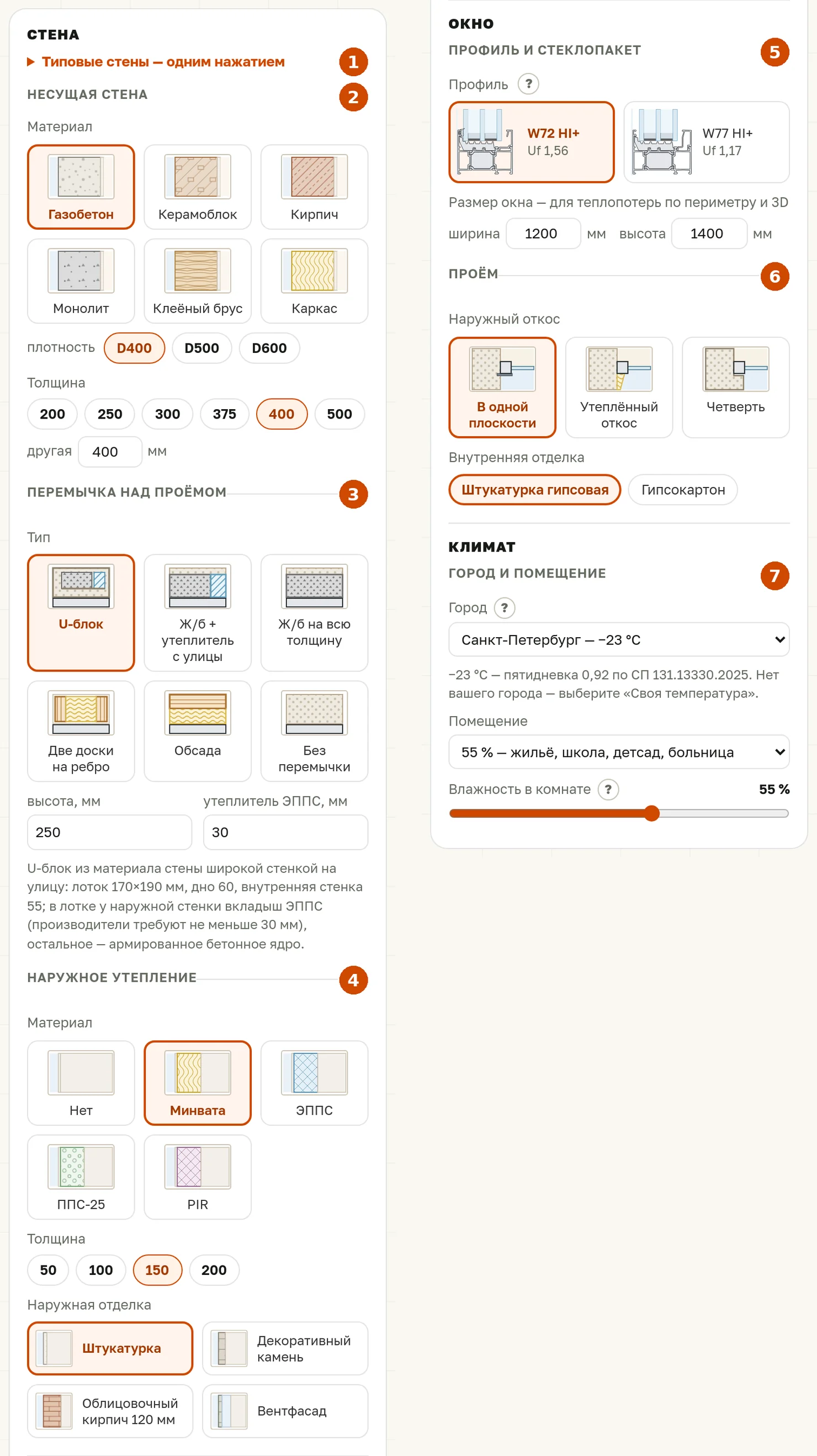

Инструмент открывается по адресу kodvp.ru/teply-proem, работает в браузере на компьютере и на телефоне, без регистрации. Слева — панель исходных данных, справа — результат, чертёж и графики. Всё пересчитывается само при любом изменении: сначала быстрый проход, затем, если вы ничего не трогаете, уточнённый на мелкой сетке.

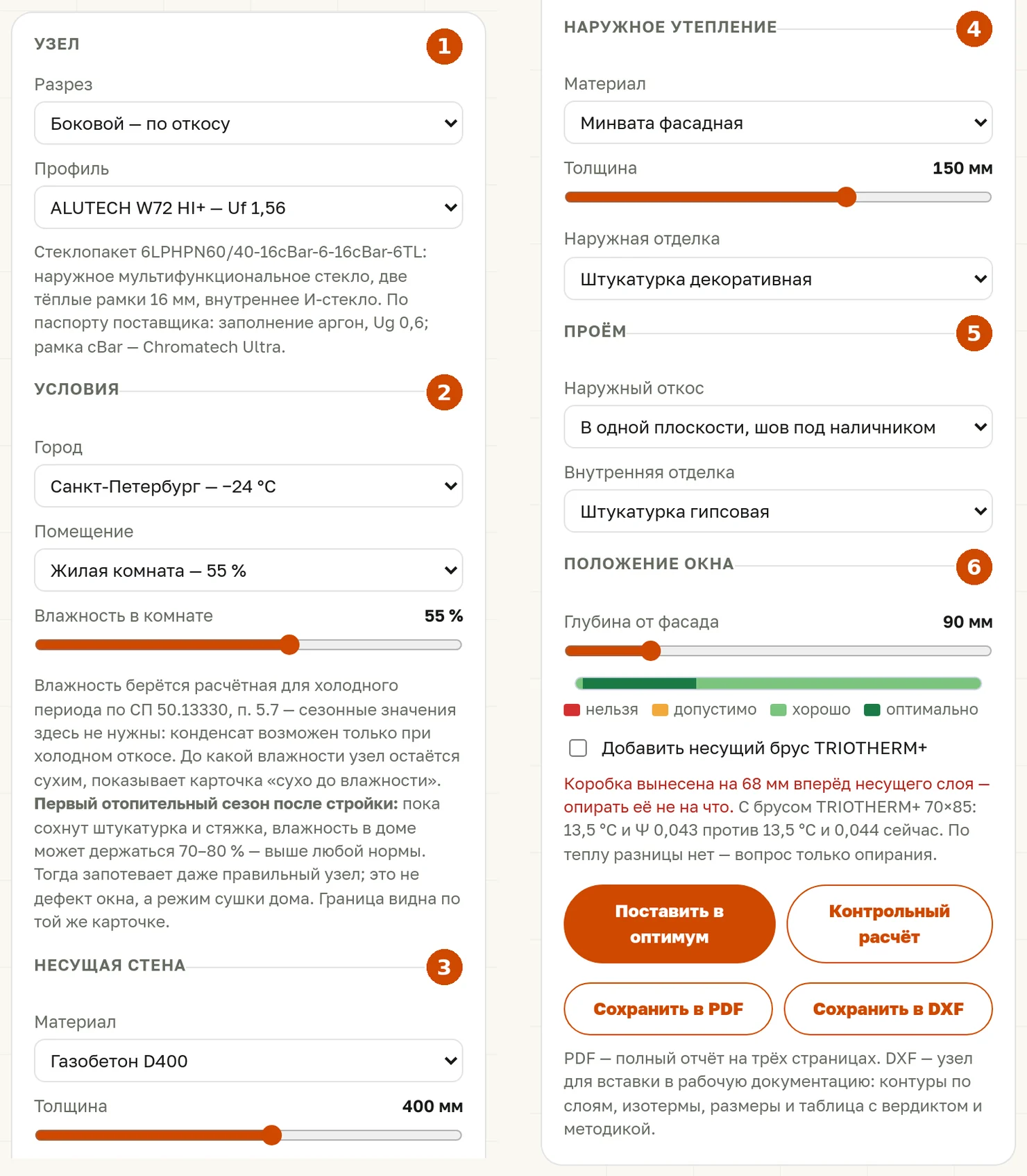

Шаг 1. Задайте узел и условия

1. Узел. Разрез — боковой по откосу или нижний по подоконнику. Профиль — ALUTECH W72 HI+ (Uf 1,56 Вт/(м²·К)) или W77 HI+ (Uf 1,17). Стеклопакет задан: двухкамерный с двумя тёплыми рамками и мультифункциональным стеклом, Ug 0,6.
2. Условия. Город с расчётной зимней температурой (Санкт-Петербург −24 °C, Москва −25, Мурманск −30, Краснодар −19), назначение помещения и влажность. Для жилой комнаты по СП 50.13330 берётся 55 %, для кухни 60, для ванной 65; можно задать своё значение.
3. Несущая стена. Материал и толщина: газобетон D400, D500, D600, керамоблок, кирпич полнотелый или пустотелый, железобетон, клеёный брус, каркас с минватой.
4. Наружное утепление. Минвата, ЭППС, ППС-25 или PIR и толщина слоя; наружная отделка — штукатурка, декоративный камень, облицовочный кирпич или вентфасад.
5. Проём. Наружный откос: в одной плоскости под наличником, утеплённый (с материалом и толщиной утепления) или проём с четвертью (с размерами четверти). Внутренняя отделка — штукатурка или гипсокартон.
6. Положение окна. Глубина коробки от фасада, опция несущего бруса и кнопки расчёта и экспорта — о них в шаге 6.

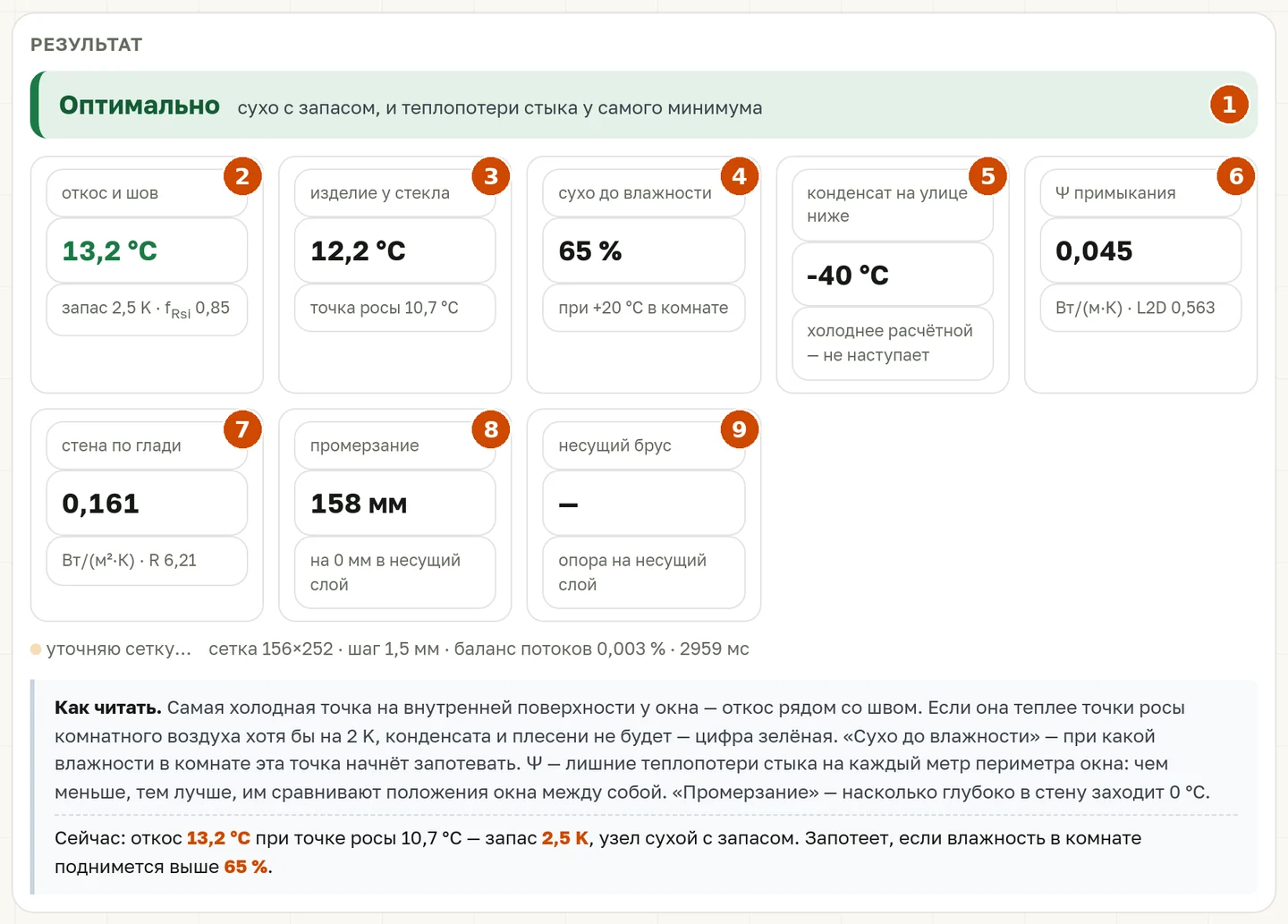

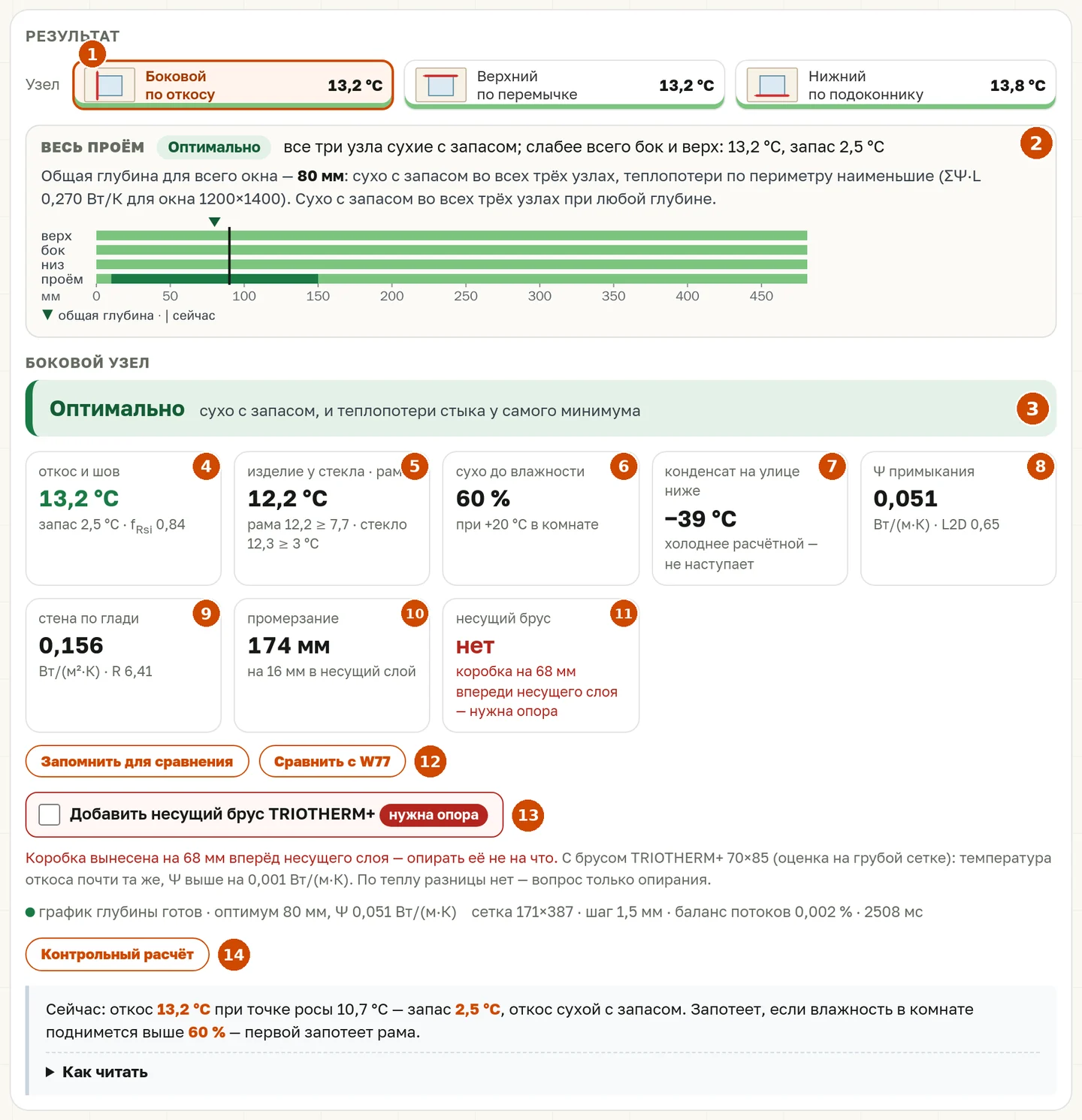

Шаг 2. Прочитайте результат

1. Вердикт. Четыре ступени: «нельзя» — конденсат; «допустимо» — выше точки росы, но без запаса; «хорошо» — сухо с запасом не меньше 2 K; «оптимально» — сухо с запасом и теплопотери стыка у минимума.
2. Откос и шов. Температура самой холодной точки внутренней поверхности, под ней — запас до точки росы и температурный фактор fRsi. Зелёная цифра — запас есть.
3. Изделие у стекла. Температура на внутренней поверхности у кромки стеклопакета — второе слабое место узла.
4. Сухо до влажности. До какой влажности в комнате откос не запотеет при расчётной температуре улицы. Удобный ориентир для первого отопительного сезона, когда сохнут штукатурка и стяжка.
5. Конденсат на улице ниже. При какой наружной температуре откос начнёт запотевать. Если она ниже расчётной, при обычных зимах конденсата не будет.
6. Ψ примыкания. Линейные теплопотери стыка и полная проводимость узла L2D. Этой цифрой сравнивают положения окна между собой.
7. Стена по глади. Коэффициент теплопередачи и сопротивление стены вдали от окна — чтобы понимать, насколько узел хуже стены.
8. Промерзание. На какую глубину от фасада заходит 0 °C и достаёт ли он до несущего слоя.
9. Несущий брус. Нужна ли коробке опора и что даёт брус TRIOTHERM+ в этом положении.

Под карточками — строка состояния с параметрами сетки и блок «Как читать» с пояснением именно для текущих цифр.

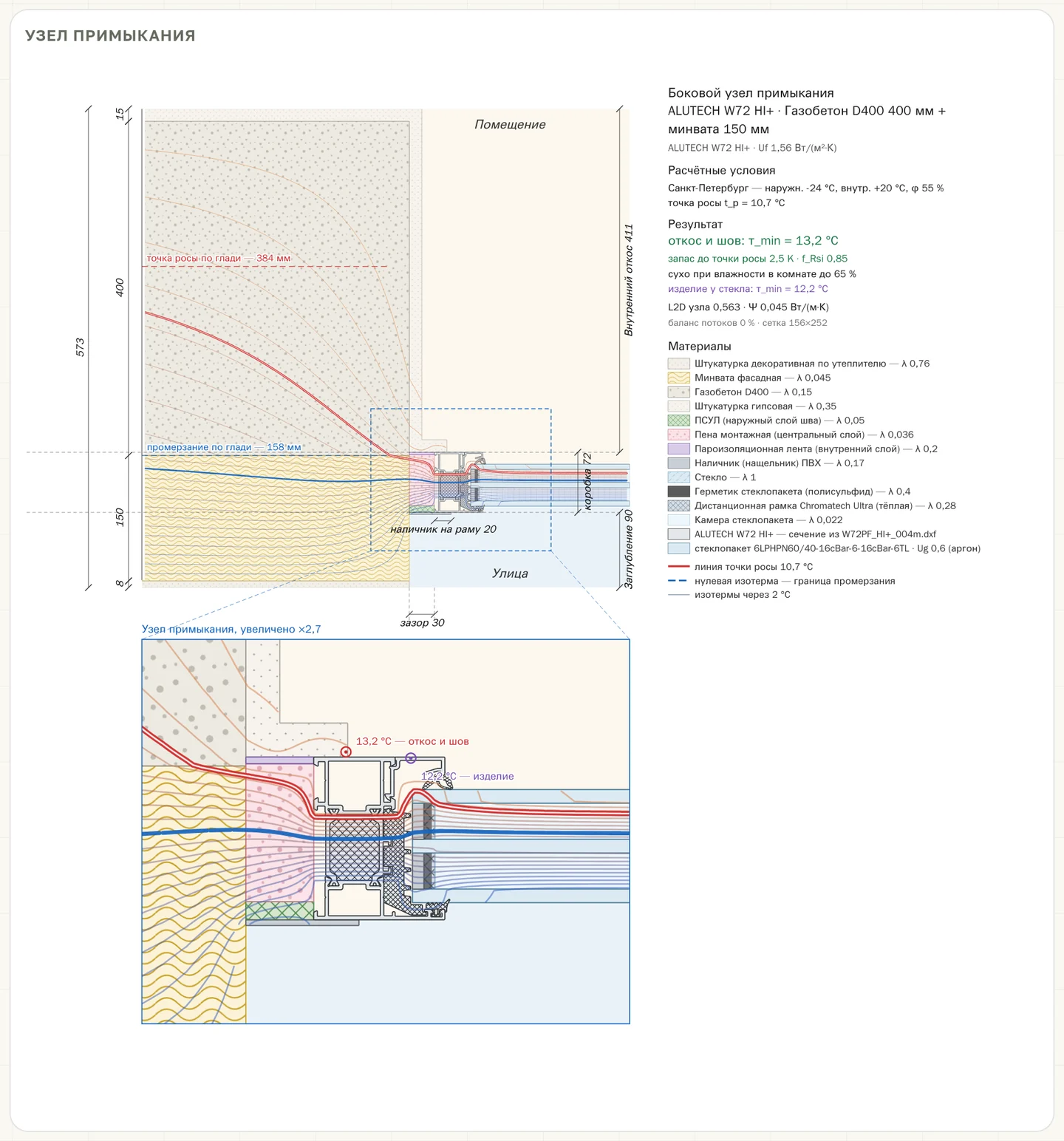

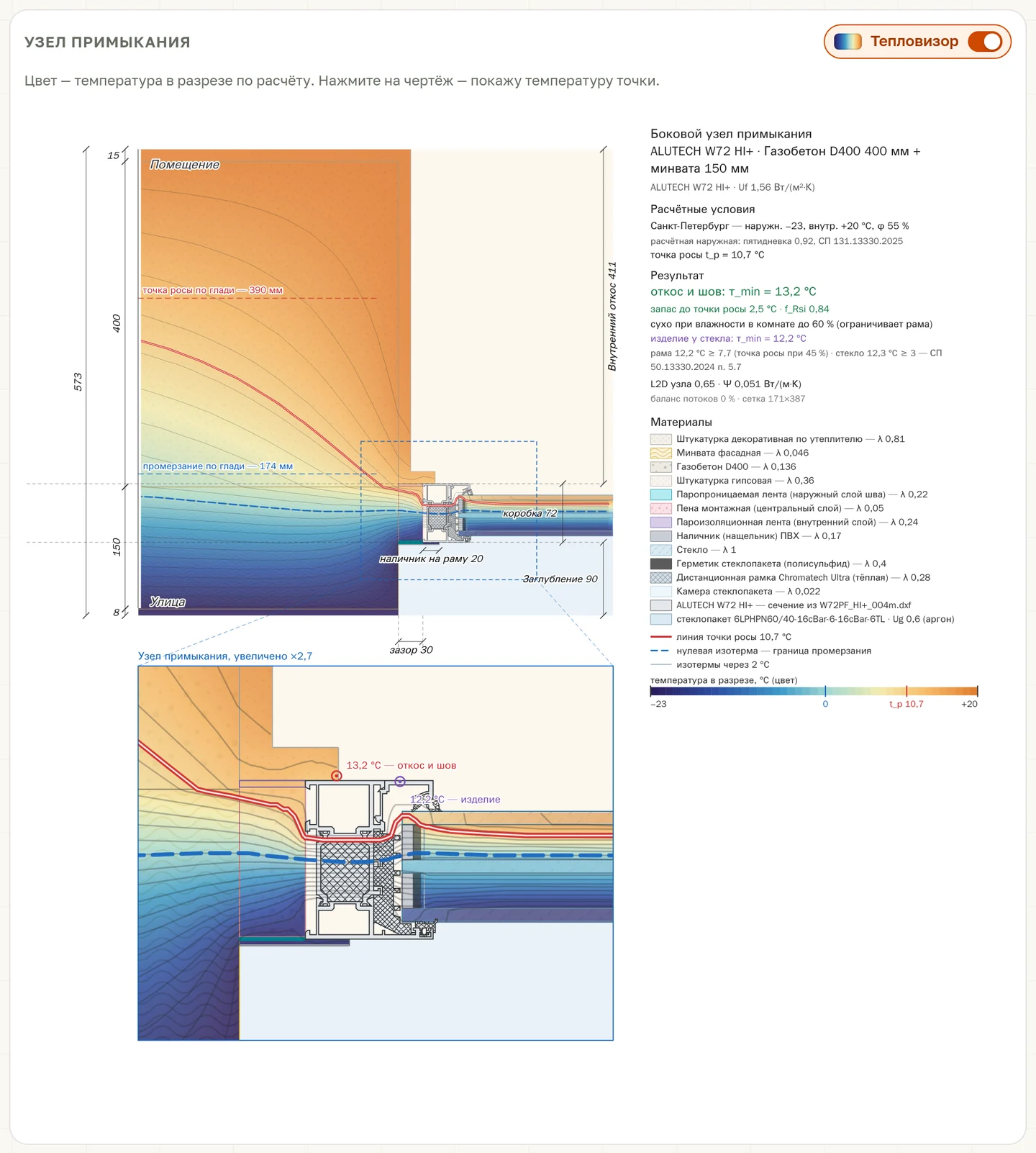

Шаг 3. Посмотрите узел

Чертёж строится по реальному сечению профиля ALUTECH и составу слоёв, которые вы задали. Тонкие линии — изотермы через 2 °C: чем плотнее они сжимаются у шва, тем сильнее там мостик холода. Красная линия — изотерма точки росы: всё, что левее и холоднее неё, при контакте с комнатным воздухом покрылось бы конденсатом; важно, чтобы она не выходила на внутреннюю поверхность. Синий пунктир — нулевая изотерма, граница промерзания. Точками отмечены самые холодные места на откосе и на изделии у стекла с их температурами. Справа — легенда материалов с коэффициентами теплопроводности и расчётные условия, а увеличенный фрагмент внизу показывает, как тепло обходит шов, ленты и раму.

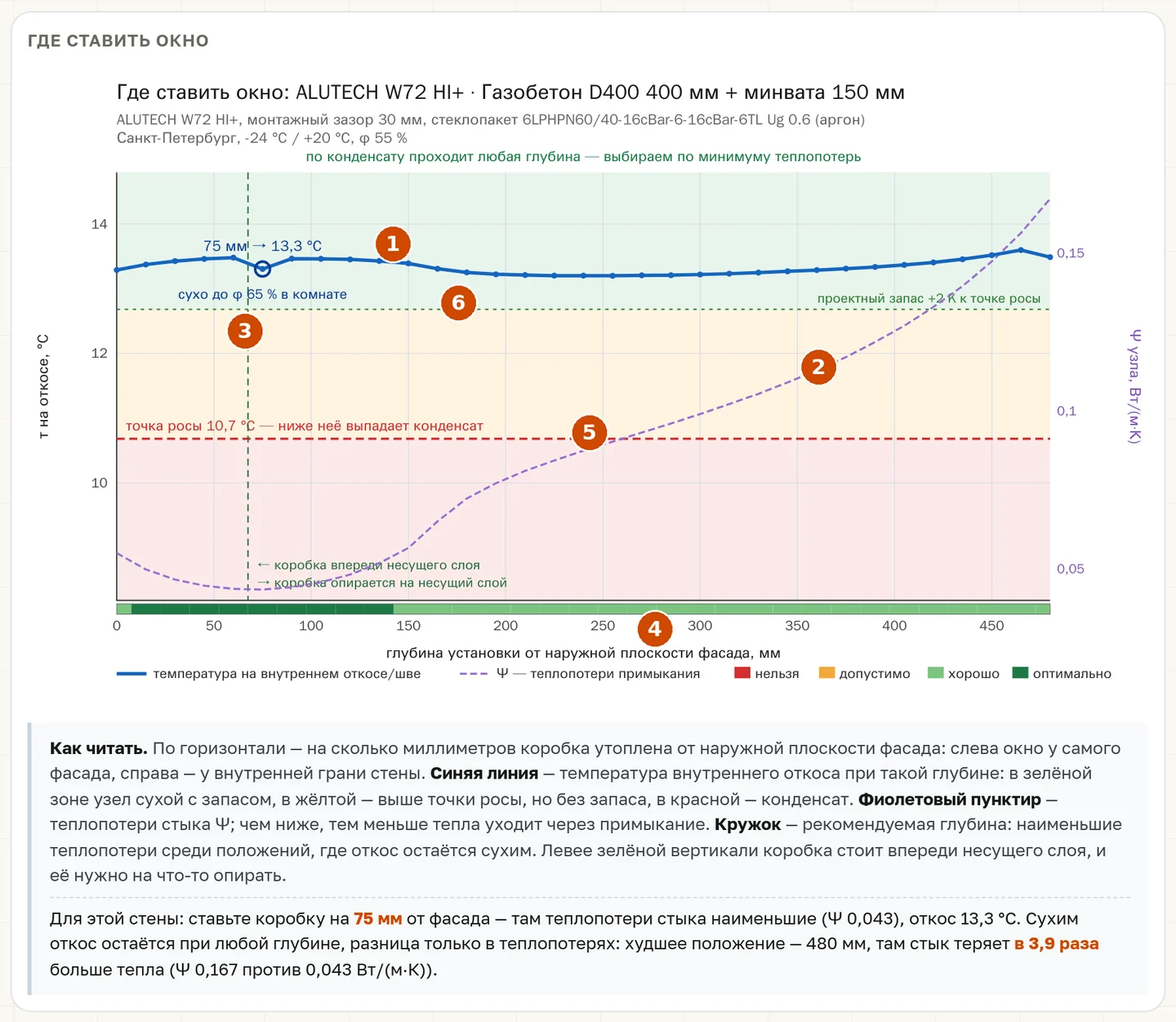

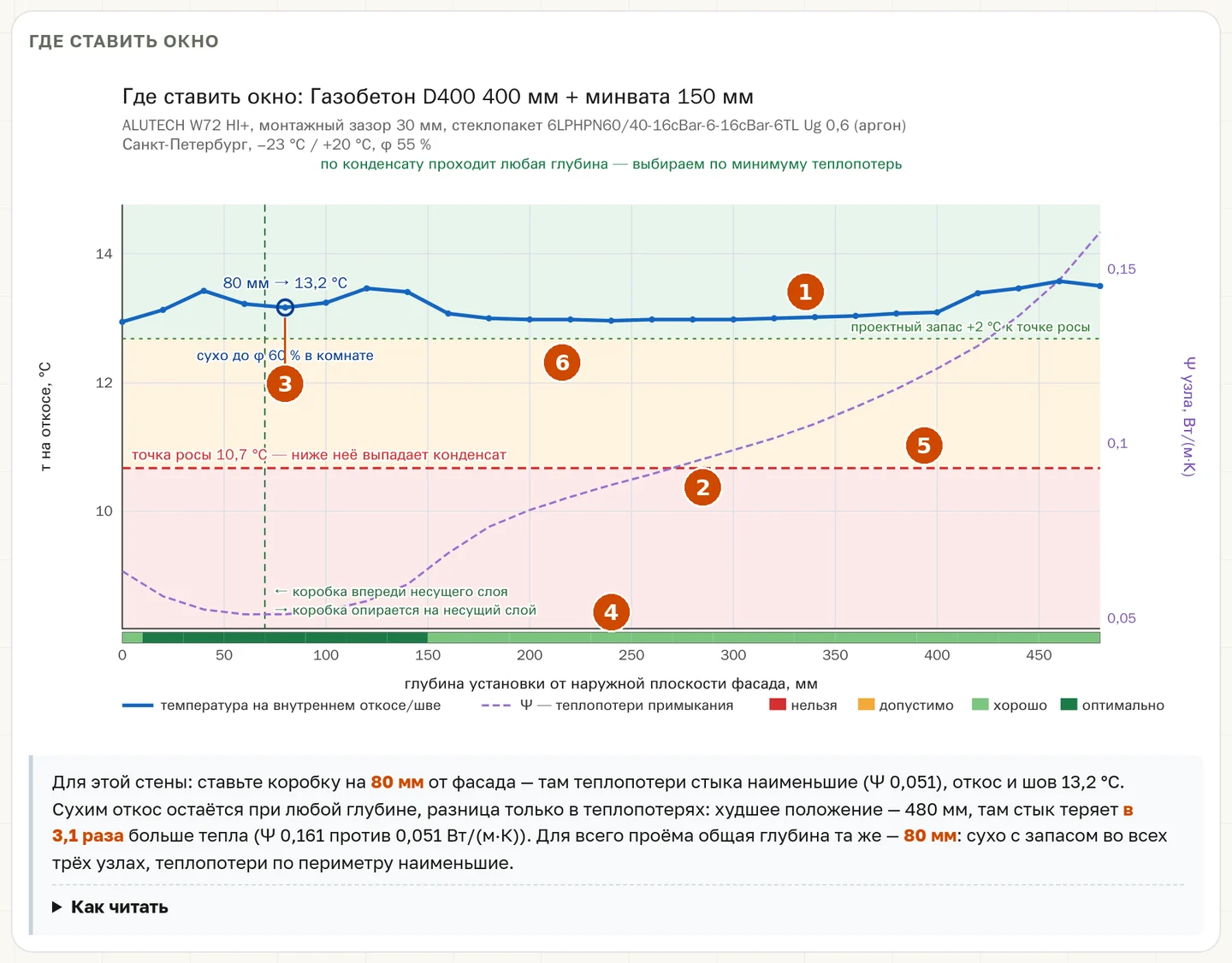

Шаг 4. Выберите глубину по графику

Инструмент перебирает все положения коробки от наружной плоскости до внутренней грани стены и для каждого считает узел заново.

1. Синяя линия — температура внутреннего откоса при данной глубине. Пока она в зелёной зоне, откос сухой с запасом; жёлтая зона — выше точки росы, но без запаса; красная — конденсат.
2. Фиолетовый пунктир — теплопотери стыка Ψ. Чем ниже, тем меньше тепла уходит через примыкание.
3. Кружок — рекомендуемая глубина: наименьшие теплопотери среди положений, где откос остаётся сухим. Кнопка «Поставить в оптимум» переводит ползунок именно сюда.
4. Полоса зон под графиком дублирует вердикт для каждой глубины: красный, жёлтый, светло-зелёный, тёмно-зелёный.
5. Красный пунктир — точка росы комнатного воздуха.
6. Зелёный пунктир — граница проектного запаса в 2 K над точкой росы.

Зелёная вертикаль делит график на две части: левее коробка стоит впереди несущего слоя и её нужно на что-то опирать, правее — опирается на стену. Для проёма с четвертью график не строится: положение коробки там определено самой четвертью, и инструмент об этом скажет.

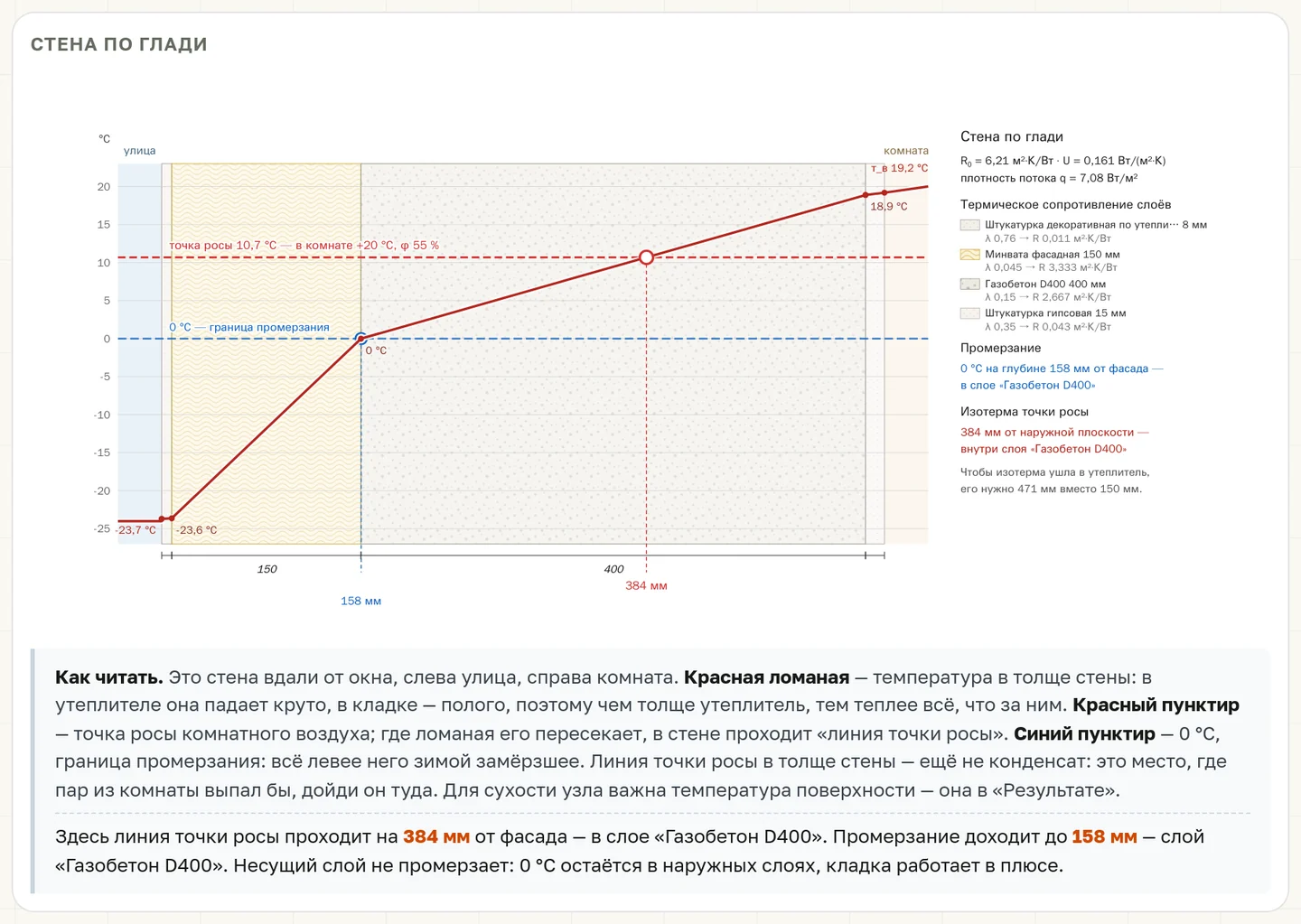

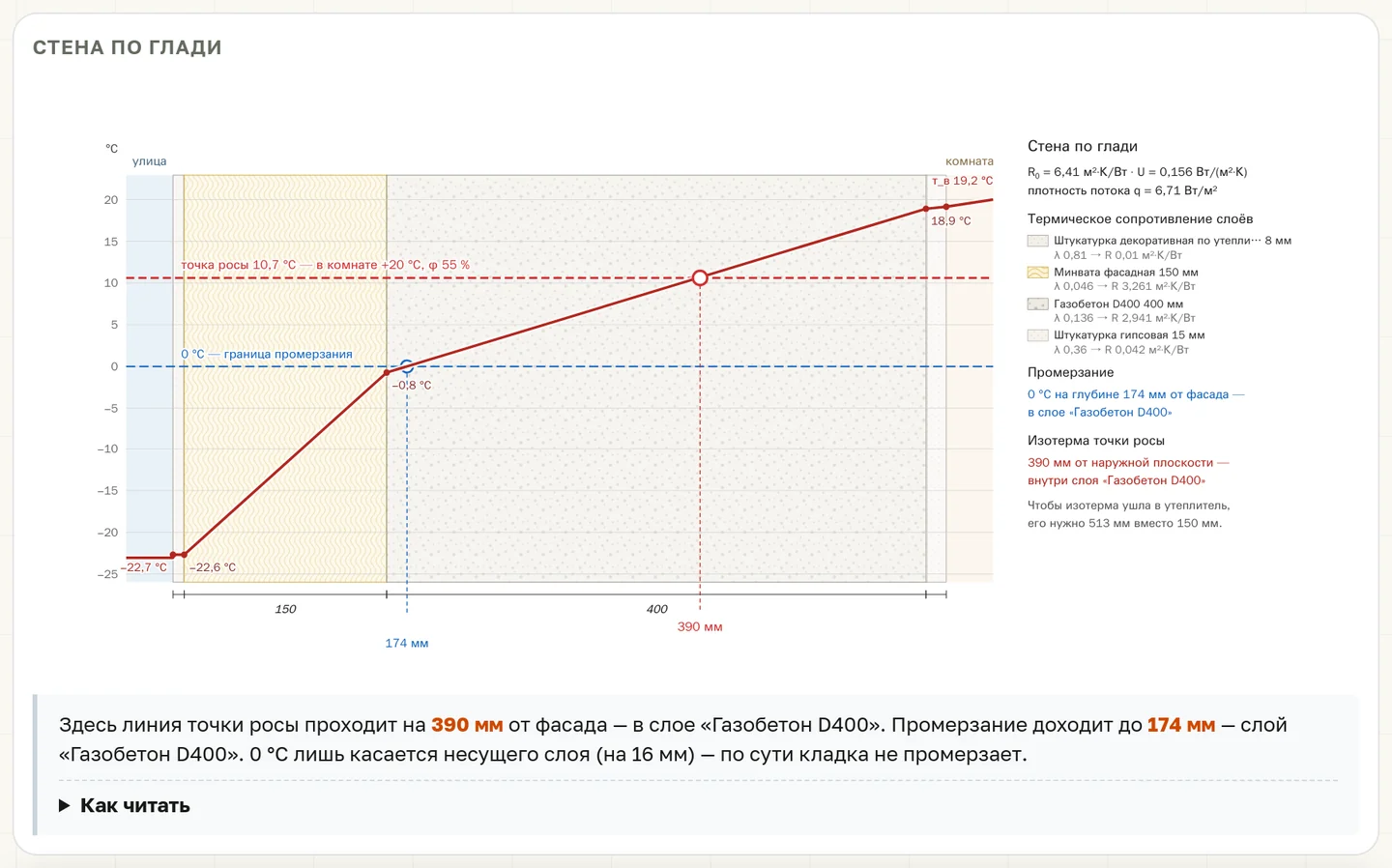

Шаг 5. Проверьте стену по глади

Это стена вдали от окна. В утеплителе температура падает круто, в кладке полого, поэтому чем толще утеплитель, тем теплее всё, что за ним. Здесь видно, где в толще проходит линия точки росы и граница промерзания, и промерзает ли несущий слой. В примере ноль градусов остаётся в утеплителе на глубине 158 мм, газобетон работает в плюсе. Справа — сопротивление каждого слоя, суммарное R стены и плотность теплового потока. Если расчёт показывает промерзание кладки, менять надо не положение окна, а утепление стены.

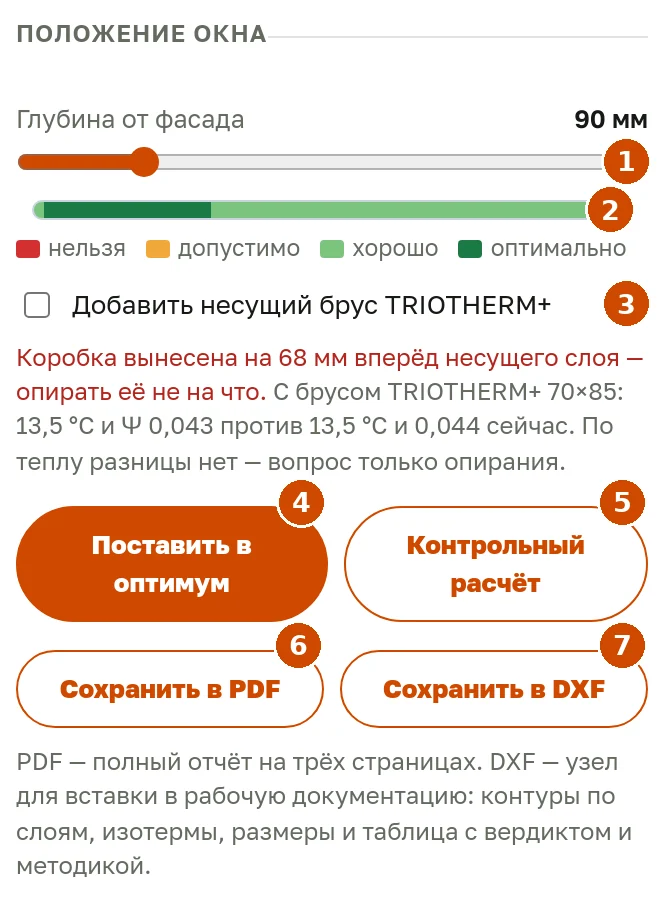

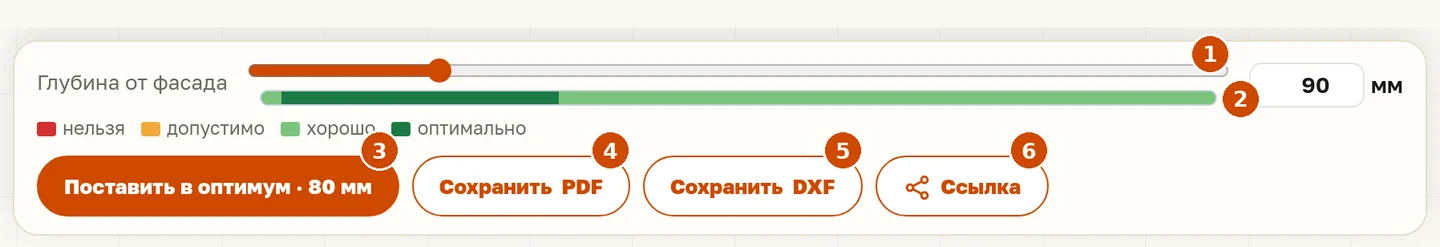

Шаг 6. Уточните положение и сохраните отчёт

1. Ползунок глубины — расстояние от наружной плоскости фасада до коробки с шагом 5 мм; результат и чертёж обновляются на лету.
2. Полоса зон под ползунком показывает, в какую зону попадает текущая глубина.
3. Несущий брус TRIOTHERM+ — включите, если коробка выходит вперёд несущего слоя; инструмент пересчитает узел с брусом и покажет разницу.
4. Поставить в оптимум — переводит ползунок в рекомендуемую точку графика.
5. Контрольный расчёт — повторный проход на мелкой сетке для финальных цифр в отчёт.
6. Сохранить в PDF — отчёт на трёх страницах: результат и стена по глади, чертёж узла на весь лист, узел крупно и график выбора глубины с пояснениями. Открывается диалог печати, где выбирается «Сохранить как PDF».
7. Сохранить в DXF — чертёж узла для вставки в рабочую документацию: контуры по слоям, изотермы, размеры и таблица с вердиктом и методикой.

Чего инструмент не делает

Это проверочный расчёт, а не проект узла. Он двумерный и стационарный, считает два профиля ALUTECH с одним типом стеклопакета и типовую структуру шва; он не оценивает статику, крепёж и гидроизоляцию. Окончательное решение по узлу принимает проектировщик, а на объекте всё зависит от исполнения шва. Готовые рабочие чертежи узлов примыкания в DWG и PDF собраны в разделе kodvp.ru/uzly, стоимость самих конструкций считает калькулятор на kodvp.ru/kalkulyator, а при заказе у нас узел проверяет наш инженер по чертежам объекта.

Частые вопросы

Можно ли ставить окно в слой утеплителя?

Да, в утеплённой стене это обычно и есть оптимум: коробка стоит в зоне утеплителя у границы несущего слоя, откос остаётся тёплым, а теплопотери стыка минимальны. Условие одно — коробке нужна опора: несущий брус или кронштейны, рассчитанные на вес конструкции. «Тёплый проём» показывает, с какой глубины коробка выходит вперёд несущего слоя, и считает вариант с брусом TRIOTHERM+.

Почему откос запотевает, хотя расчёт показывает «хорошо»?

Чаще всего из-за влажности. В первый отопительный сезон после стройки, пока сохнут штукатурка и стяжка, влажность в доме держится на уровне 70–80 % — выше любой нормы, и запотевает даже правильный узел. Вторая причина — широкий подоконник или плотные шторы, которые отсекают тёплый воздух от радиатора. Карточка «сухо до влажности» показывает границу для вашего узла: если в доме влажнее, нужны проветривание и осушение, а не переделка окна.

Что такое Ψ и зачем сравнивать положения, если откос и так сухой?

Ψ — линейный коэффициент теплопередачи стыка, лишние ватты на каждый метр периметра окна и каждый градус разницы температур. В примере из статьи откос сухой при любой глубине, но у внутренней грани стены стык теряет в 3,9 раза больше тепла, чем в оптимуме. По всем окнам дома за отопительный сезон это заметная разница в счетах и в комфорте у окна.

Подходит ли расчёт для окон из ПВХ или других алюминиевых систем?

Нет. В инструменте заложены реальные сечения ALUTECH W72 HI+ и W77 HI+ с конкретным стеклопакетом, и цифры относятся именно к ним. Для другой системы картина по стене будет похожей, но температуры откоса и Ψ — другими; такой узел мы считаем индивидуально по чертежам объекта.

Нужно ли считать оба разреза — боковой и нижний?

Да. Нижний узел с подоконником обычно теплее, а критичным оказывается боковой узел у откоса. В инструменте разрез переключается одним селектом, и отчёт можно сохранить для каждого.

Если по вашему объекту нужен узел под конкретную стену — пришлите чертёж или фото проёма через форму на сайте: менеджер свяжется, а инженер подготовит решение по системам ALUTECH и расчёт стоимости.
