Проём под тёплый монтаж закладывают до заказа окна. Строитель выбирает стену, перемычку, четверть и опору коробки; монтажник получает уже готовую геометрию. Премиальное окно не исправит мостик холода над рамой или отсутствие основания под ней.
Если вы проектируете или строите загородные дома в Петербурге и Ленобласти, проверить решения можно в бесплатном расчёте «Тёплый проём». Ниже — сравнение вариантов для инженеров ПТО, прорабов, проектировщиков АР и КР и частных застройщиков. Вопрос положения окна подробно разобран в гиде по глубине установки; здесь речь о том, что строителю заложить в сам проём. Геометрию проёма, основание под окно и монтажный шов мы разбирали в статье «Как подготовить проёмы к монтажу алюминиевых окон».
Условия всех примеров: Санкт-Петербург, −23 °C снаружи и +20 °C внутри, влажность 55 %, окно ALUTECH W72 HI+, монтажный зазор 30 мм. Числа получены ядром «Тёплого проёма». Обозначение τ — температура самой холодной точки внутреннего откоса у шва; Ψ — дополнительные теплопотери стыка, Вт/(м·К). Рекомендуемый диапазон (так он подписан на графике программы) — глубины от наружной плоскости фасада, при которых откос сухой с запасом не менее 2 °C над точкой росы и изделие проходит проверку. Это расчёт для заданных условий, не гарантия для любой стройки.
Стена решает, каким будет проём под тёплый монтаж
Таблица сравнивает боковой узел с наружным откосом в одной плоскости. Температура и Ψ указаны для оптимального положения окна в каждой стене; рекомендуемый диапазон показывает доступную свободу решения.
| Стена | τ откоса, °C | Ψ, Вт/(м·К) | Рекомендуемый диапазон |
|---|---|---|---|
| Газобетон D400 400 мм без утепления | 12,8 | 0,066 | 60–330 мм |
| Газобетон D400 300 мм + минвата 150 мм, штукатурка | 13,2 | 0,045 | 0–375 мм |
| Газобетон D400 400 мм + минвата 150 мм, штукатурка | 13,2 | 0,051 | 0–480 мм |
| Керамоблок 44 (440 мм) без утепления | 12,7 | 0,102 | 255–360 мм |
| Кирпич полнотелый 380 мм + минвата 150 мм, вентфасад | 13,2 | 0,032 | 0–180 мм |
| Каркас с минватой 200 мм + наружная минвата 50 мм, вентфасад | 13,0 | 0,066 | 0–165 мм |
| Клеёный брус 200 мм без утепления | 12,8 | 0,036 | 75–120 мм |

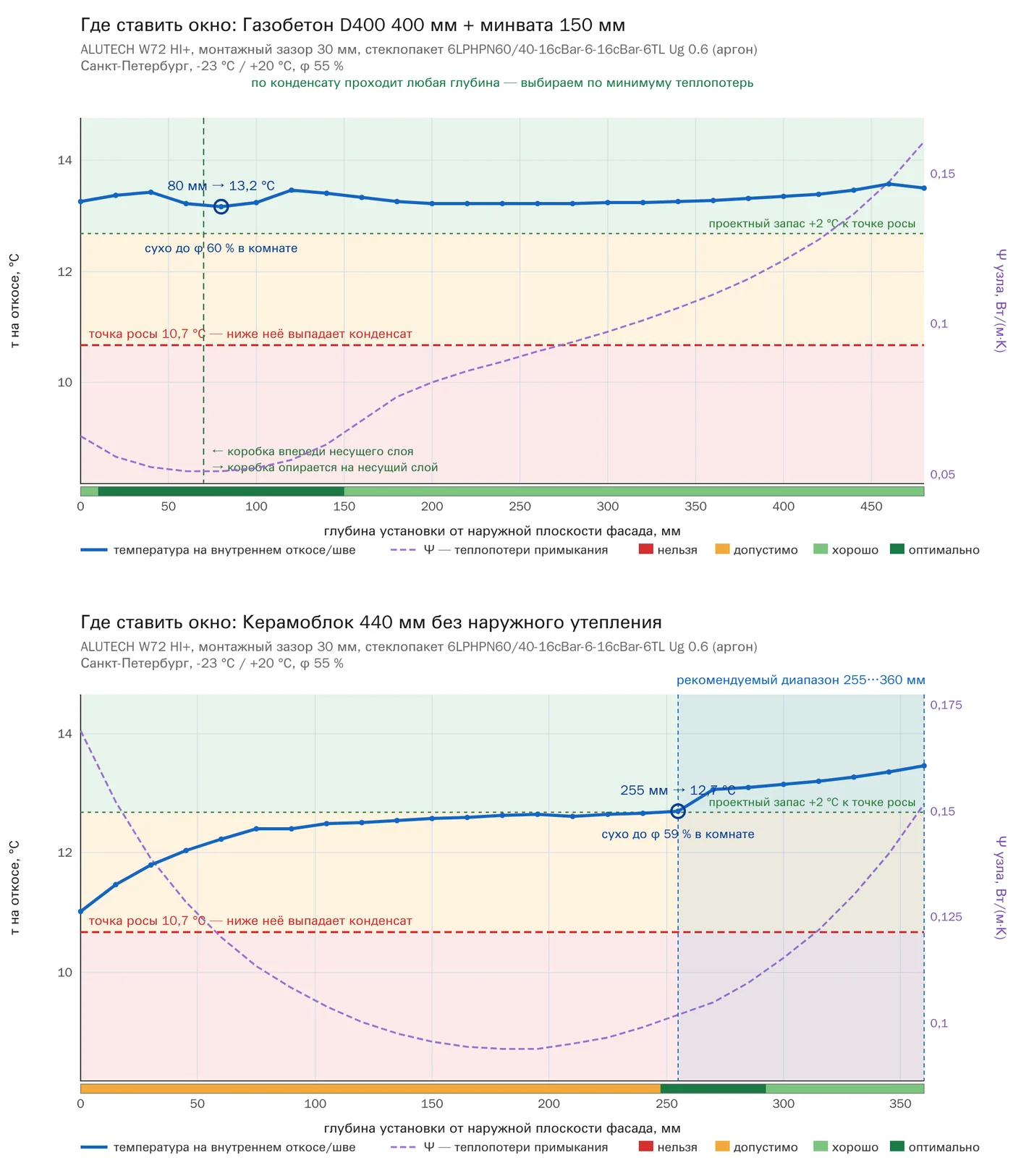

Наружное утепление оставляет широкий рекомендуемый диапазон: по конденсату проходит большая часть доступных положений, а дальше сравнивают теплопотери. У однослойных стен свободы меньше. Керамоблок 44 даёт полосу 255–360 мм: произвольное положение коробки, выбранное ради удобного откоса, может оказаться за её пределами.
Это аргумент для согласования фасада и окон до кладки. Передайте оконному инженеру состав стены вместе с отделкой, а не одно название материала. Самые большие теплопотери стыка в этой выборке — у керамоблока без утепления; самые маленькие — у кирпича с утеплением и вентфасадом. Таблица сравнивает примыкания, а не расходы на отопление домов целиком.
Перемычка — главный мостик холода над окном
Боковой разрез не описывает верх проёма: вместо кладки там может стоять железобетон. Сравним верхний узел в стене из газобетона D400 400 мм с минватой 150 мм, окно — на 80 мм от фасада.
| Перемычка | τ над окном, °C | Ψ, Вт/(м·К) | Рекомендуемый диапазон |
|---|---|---|---|
| Та же кладка без перемычки — расчётный эталон | 13,2 | 0,051 | 0–480 мм |
| U-блок 250 мм с утеплителем 30 мм | 13,2 | 0,053 | 0–480 мм |
| Ж/б перемычка с утеплителем с улицы | 13,2 | 0,056 | 0–220 мм |
| Ж/б перемычка на всю толщину стены | 13,5 | 0,072 | 0–160 мм |

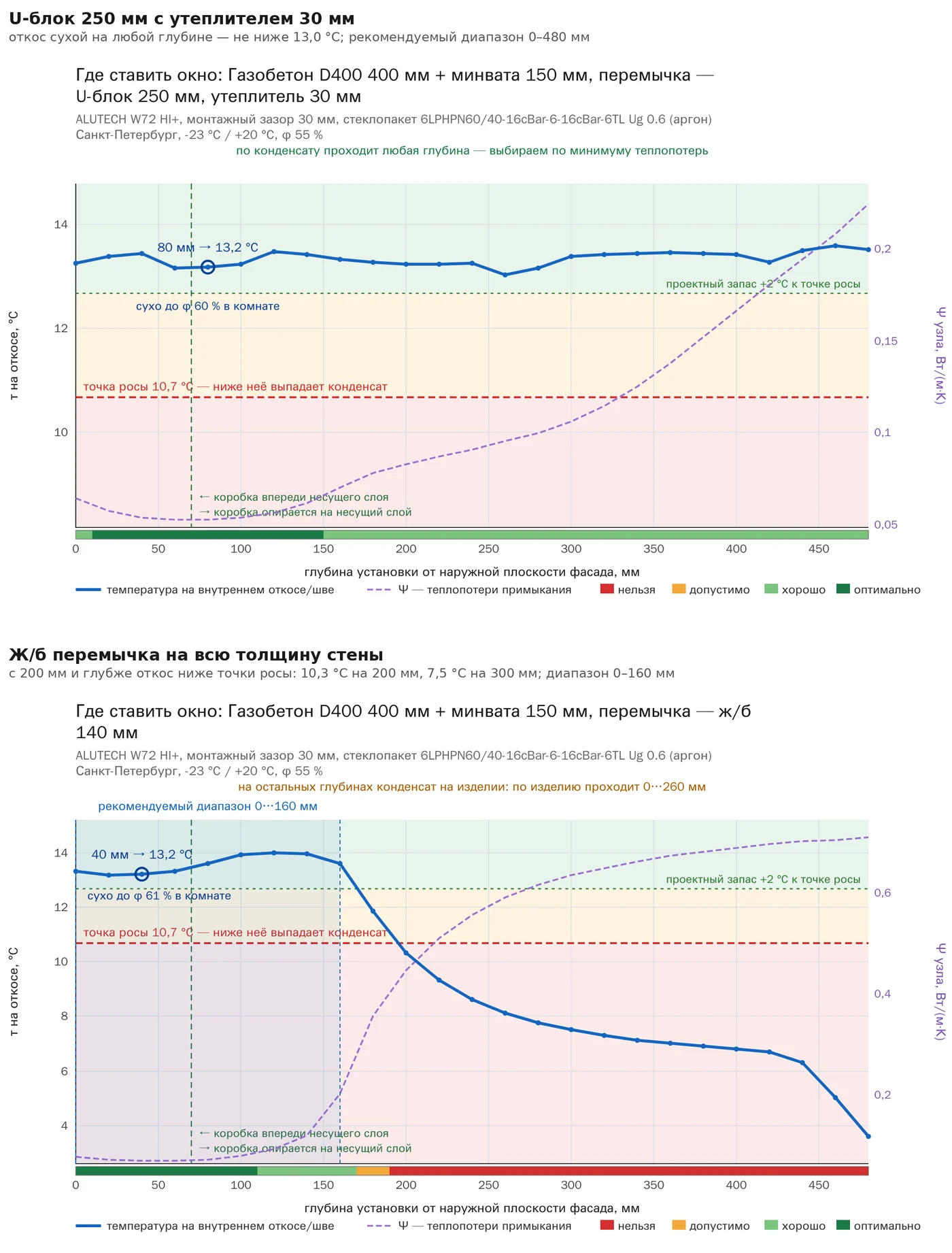

U-блок с вкладышем почти повторяет сплошную кладку. Железобетон на всю толщину даёт на 36 % больше теплопотерь стыка, чем U-блок, и сужает рекомендуемый диапазон с 0–480 до 0–160 мм. Наружное утепление железобетонной перемычки возвращает часть возможностей, но не делает варианты одинаковыми.
При этом откос над сплошным железобетоном теплее: бетон подтягивает тепло из комнаты. Если смотреть только на температуру поверхности, можно принять более затратный узел за лучший. Проверяйте температуру и Ψ вместе.
Строка «без перемычки» нужна для сравнения теплопотерь, а не как разрешение оставить кладку без несущего элемента. Тип, армирование и опирание перемычки определяет конструктор. Теплотехническую проверку выполняют вместе с этим решением, до бетонирования.
Откос и шов: четверть, утепление или одна плоскость

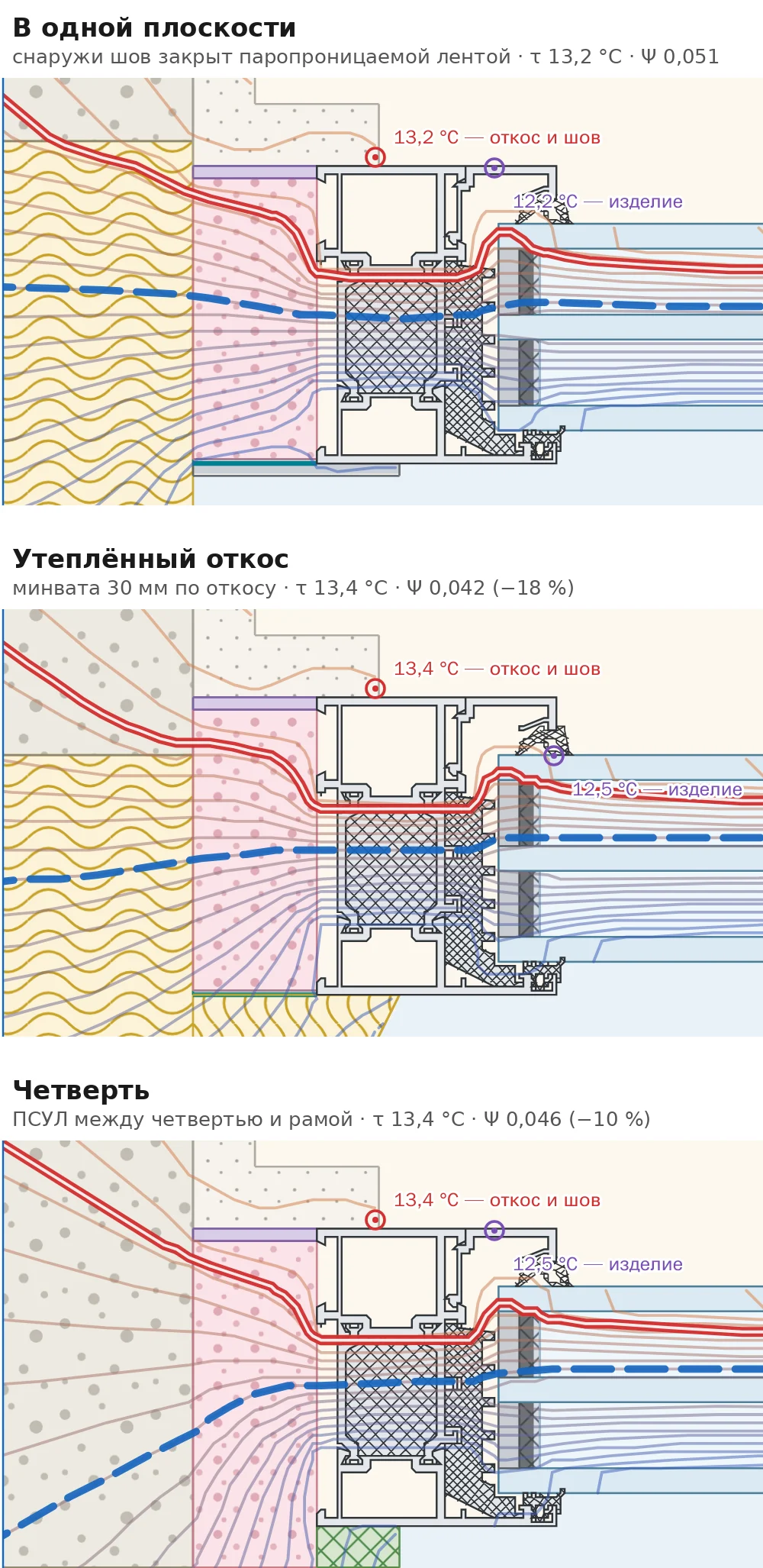

Для бокового узла в той же газобетонной стене с наружной минватой исходный вариант — откос в одной плоскости: глубина 80 мм, τ 13,2 °C, Ψ 0,051. Утеплённый откос с минватой 30 мм при оптимальных 100 мм даёт τ 13,4 °C и Ψ 0,042: теплопотери стыка ниже на 18 %.
Четверть — наружный выступ проёма, перекрывающий край коробки. При размере 158×20 мм она задаёт глубину 168 мм; получаем τ 13,4 °C и Ψ 0,046, снижение теплопотерь на 10 %. Это сравнение вариантов с их положениями коробки, а не эффект одной добавленной полоски утеплителя при неизменной геометрии.
Толщина утепления откоса участвует в расчёте, когда коробка стоит глубже фасадного утеплителя, в несущей стене. Если коробка уже в слое утеплителя, наружный откос и так сформирован им. Программа поясняет это: не стоит добавлять толщину в поле ради улучшения цифры, когда геометрически такой слой не работает.
Четверть определяет и порядок защиты шва. ПСУЛ — предварительно сжатая уплотнительная лента — применяется при монтаже в готовую четверть, где её зажимают между выступом и рамой. При откосе в одной плоскости или утеплённом откосе окно ставят до формирования откоса; снаружи пену закрывают паропроницаемой лентой или мастикой.
Тепловая разница между вариантами наружного слоя ничтожна: τ меняется не больше чем на 0,01 °C, Ψ — примерно на 1 %. Выбирайте материал по технологии и защите шва от влаги, а не по обещанию «более тёплой ленты». По ГОСТ 30971-2012 наружный слой дополняет утепляющую середину и внутреннюю пароизоляцию. Согласуйте, кто и когда выполняет каждый слой, до отделки откосов.
Окно в слое утеплителя: на что опереть коробку
У газобетона D400 400 мм с минватой 150 мм при оптимальных 80 мм коробка целиком оказывается в утеплителе и вынесена на 78 мм вперёд несущего слоя. Теплотехнически положение удачное, но под коробкой нет стены. Это нужно увидеть в проекте, а не при разгрузке окна.

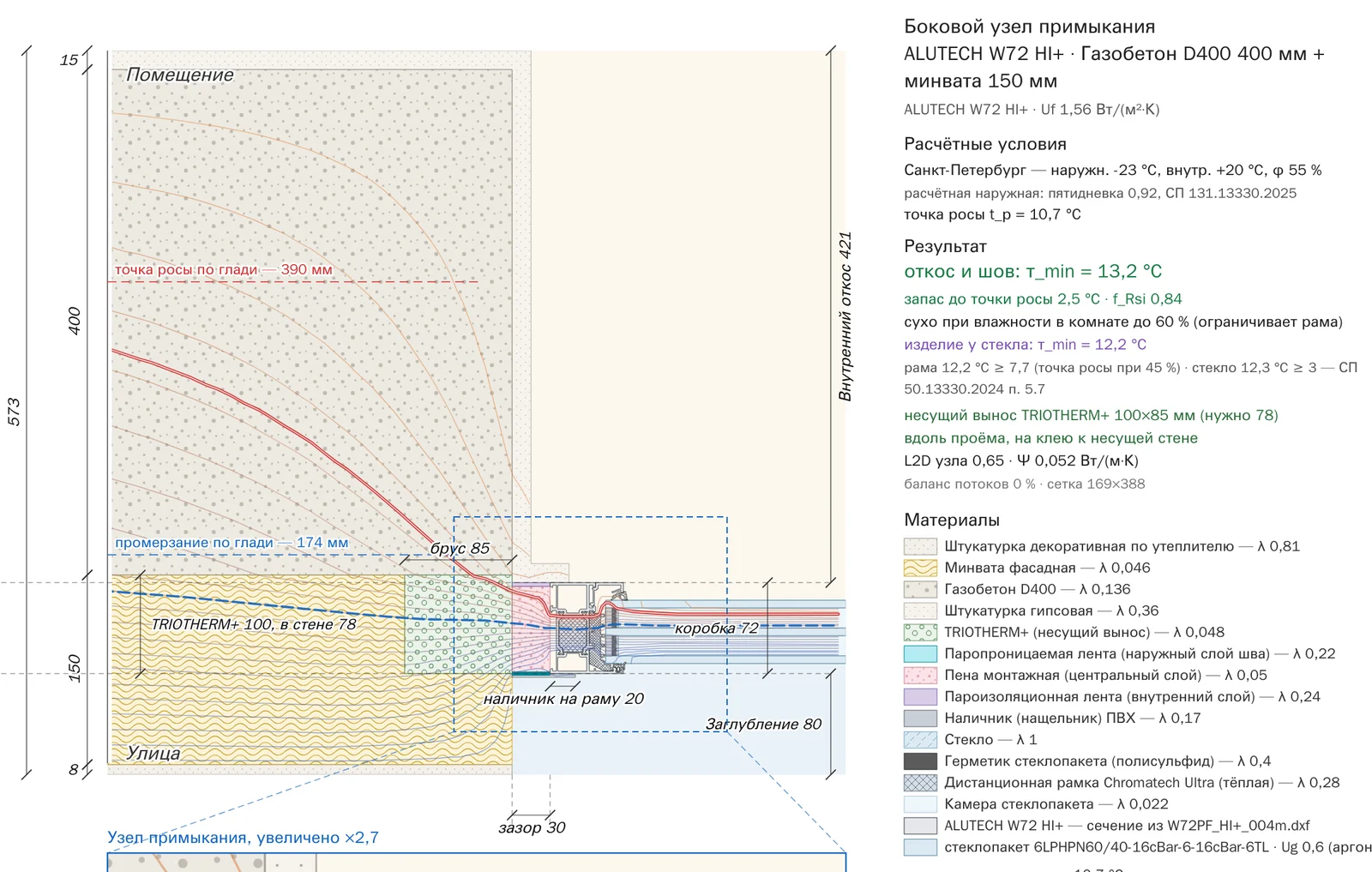

Программа предлагает брус TRIOTHERM+ 100×85 мм и сравнивает варианты. С брусом τ 13,2 °C и Ψ 0,052; без него — 13,2 °C и 0,051. Практически по теплу разницы нет. Смысл опоры — передать нагрузку, а не улучшить уже подходящую температуру откоса.
Заранее предусмотрите несущий брус или кронштейны, согласуйте крепление с конструктором. Подсказка программы не заменяет расчёт опор и крепежа под конкретное окно. Для рабочей документации используйте узлы примыкания ALUTECH, увязывая их с проектом стены.
Как посчитать свой дом в «Тёплом проёме»: что нового
Расчёт теперь выполняется на сервере, а первый экран открывается из готового снимка. Не принимайте стартовые цифры за проверку своего проекта: сначала задайте его параметры.
- Выберите город: в списке 158 городов России и Беларуси, для остальных мест предусмотрен режим «Своя температура». Введите условия помещения, материал и толщину стены, наружное утепление и отделку.

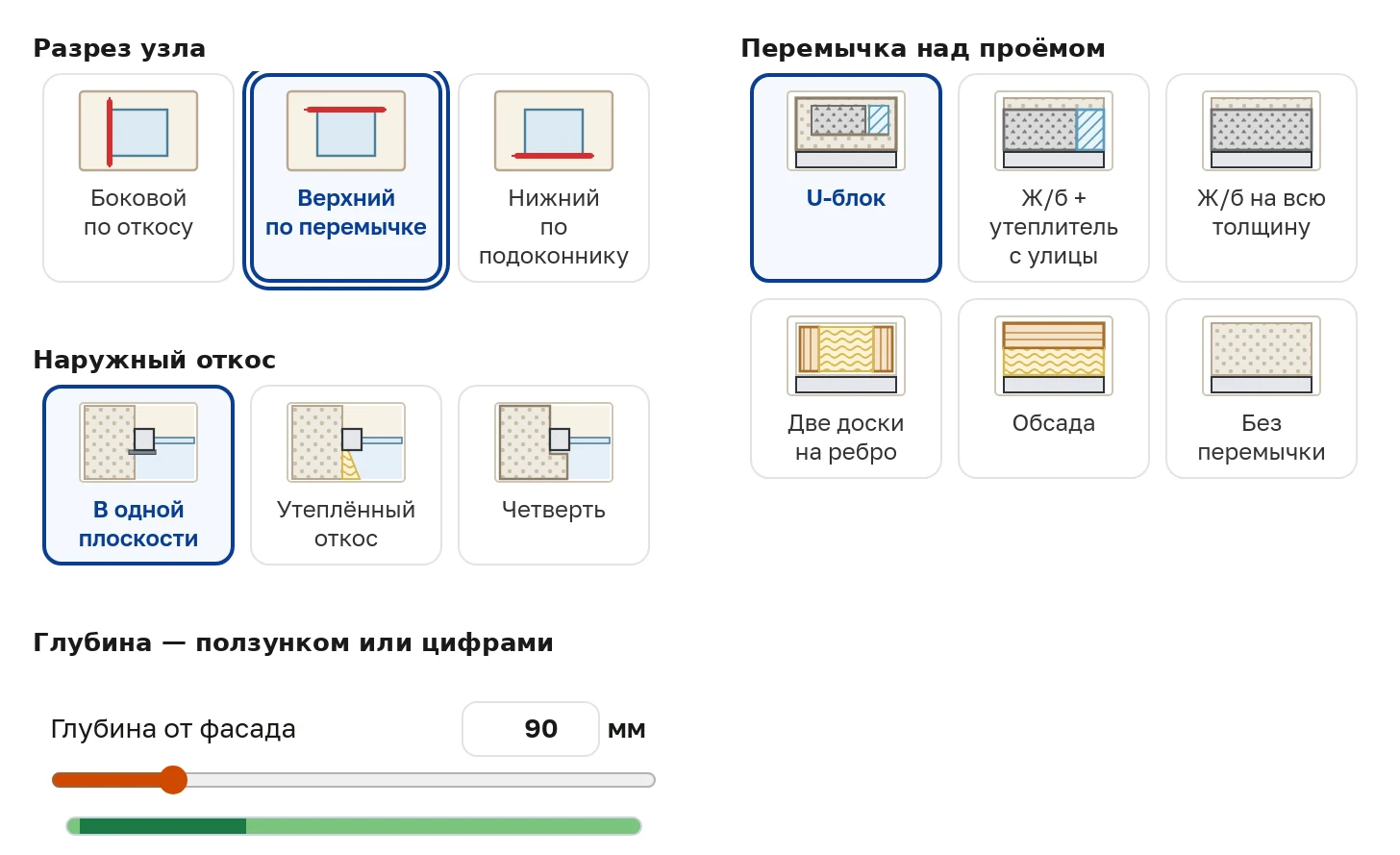

- Выберите узел плиткой-схемой. Для верхнего узла задайте тип перемычки, её высоту и утеплитель. Панель перестраивается под выбранный разрез; боковой, верхний и нижний узлы проверяйте отдельно.
- Задайте наружный откос через плитки выбора. Введите размеры четверти или утепления откоса. Посмотрите чертёж: U-блок показан с ядром и вкладышем, а в узлах без четверти изображена паропроницаемая лента вместо ПСУЛ.
- Введите глубину установки цифрами с шагом 1 мм. Предел зависит от стены, до 900 мм; при четверти положение задаётся автоматически. Прочитайте подсказку об опоре коробки и проверьте вариант с несущим брусом, если он нужен.

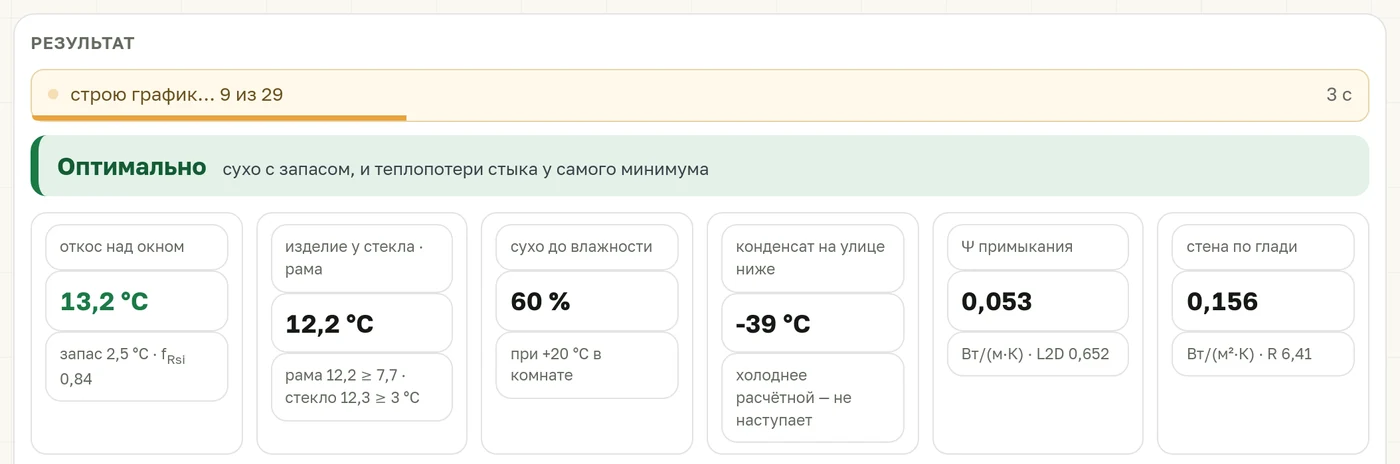

- Нажмите «Пересчитать сейчас», если не хотите ждать после ввода толщины. Выбор из списка или плиткой запускает расчёт сразу, числовые правки — через 0,8 с после последнего изменения. Приглушённые значения ещё не пересчитаны; этап, прогресс и время видны в карточке результата.
- Дождитесь уточнённого графика глубин: сначала появляется предварительный, затем программа уточняет участки, способные изменить вывод. Сопоставьте рекомендуемый диапазон, температуру откоса и теплопотери стыка.
- Сохраните PDF-отчёт и DXF для проекта, передайте коллегам ссылку на расчёт. Зафиксируйте согласованную стену, перемычку, откос и опору, чтобы на стройке не подменили рассчитанный узел похожим.
«Конструктив» приглашает строительные компании согласовывать проёмы вместе с оконным инженером ещё при подготовке АР и КР.
Строите дом? Пришлите проект — посчитаем узлы по вашим стенам и подберём окна ALUTECH
связаться с нами · открыть «Тёплый проём»
Что важно запомнить
- Стена с наружным утеплением оставляет больше свободы; однослойную проверяйте до согласования проёма.
- Верхний узел считайте по реальной перемычке, а не по боковому разрезу стены.
- Тёплая поверхность откоса ещё не означает малые теплопотери стыка.
- Четверть задаёт положение коробки и возможность применения ПСУЛ; без неё нужна другая наружная защита шва.
- Опору окна в утеплителе закладывайте заранее, независимо от теплотехнического результата.
- При изменении стены или узла обновляйте расчёт и документацию для строителей.
