Технический каталог ALT VR40

О документе

«Технический каталог ALT VR40» — каталог по системе Каталоги (Специальные системы). Документ содержит 24 страниц технической информации ALUTECH. Ниже — фрагмент содержания для ознакомления.

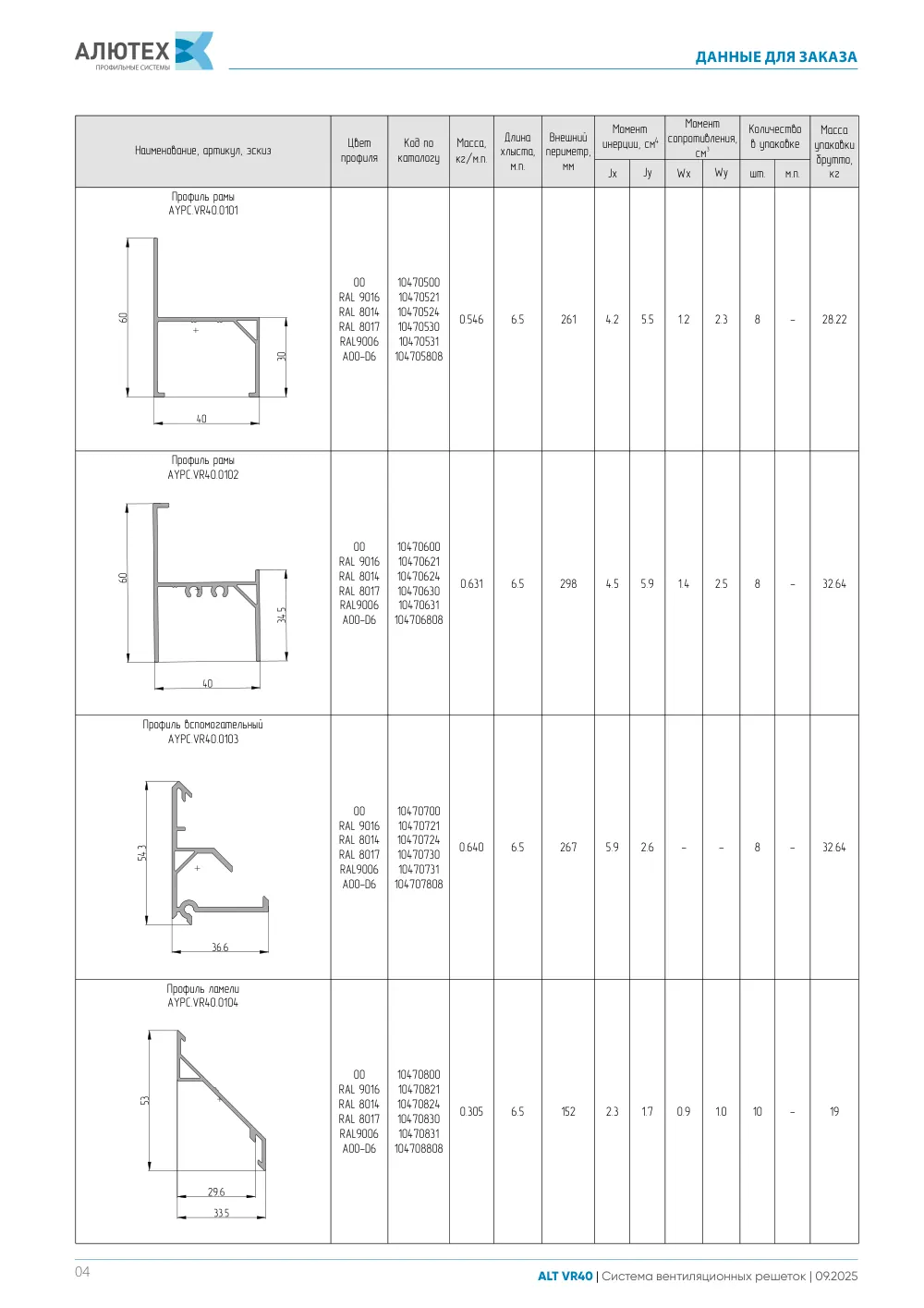

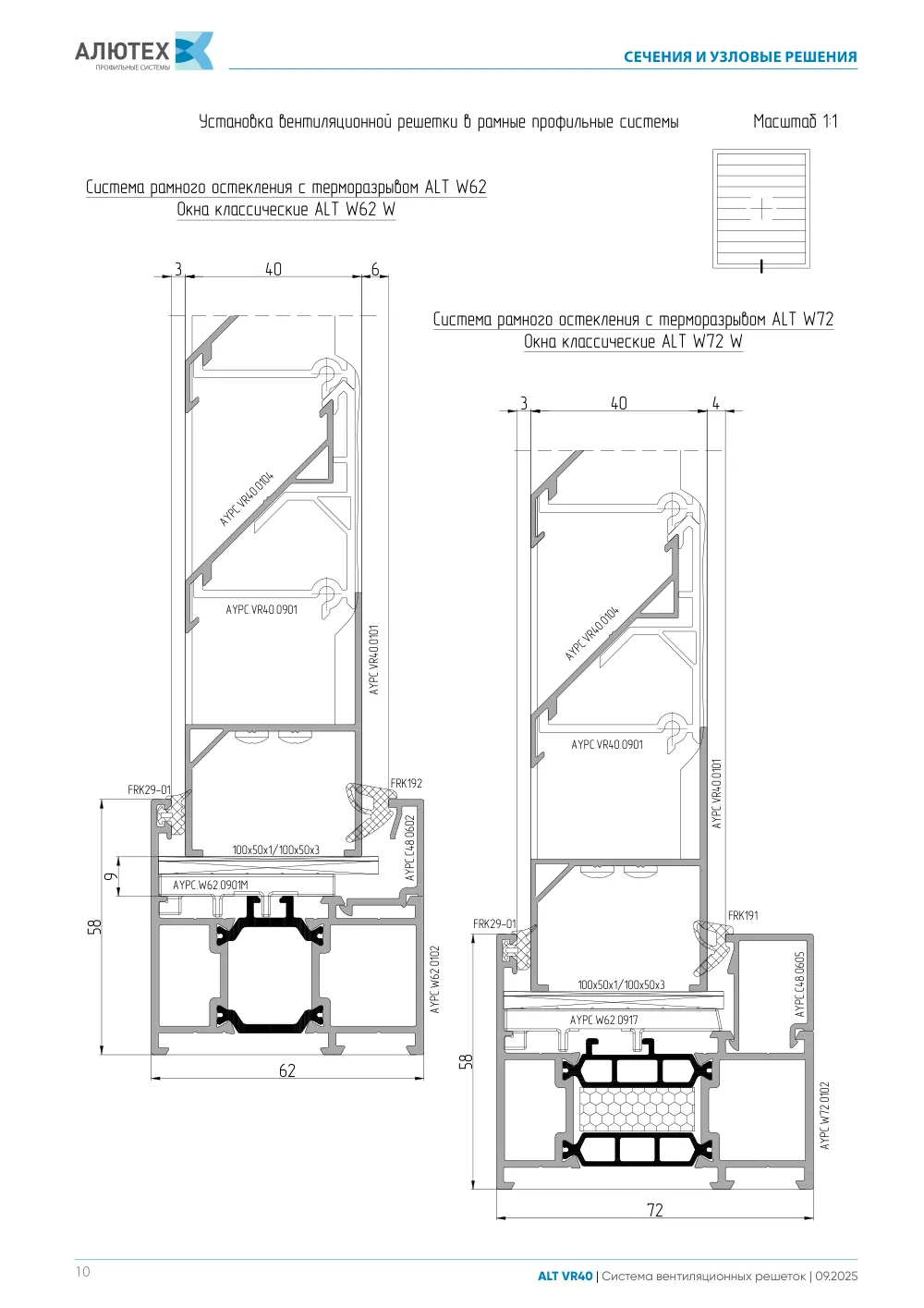

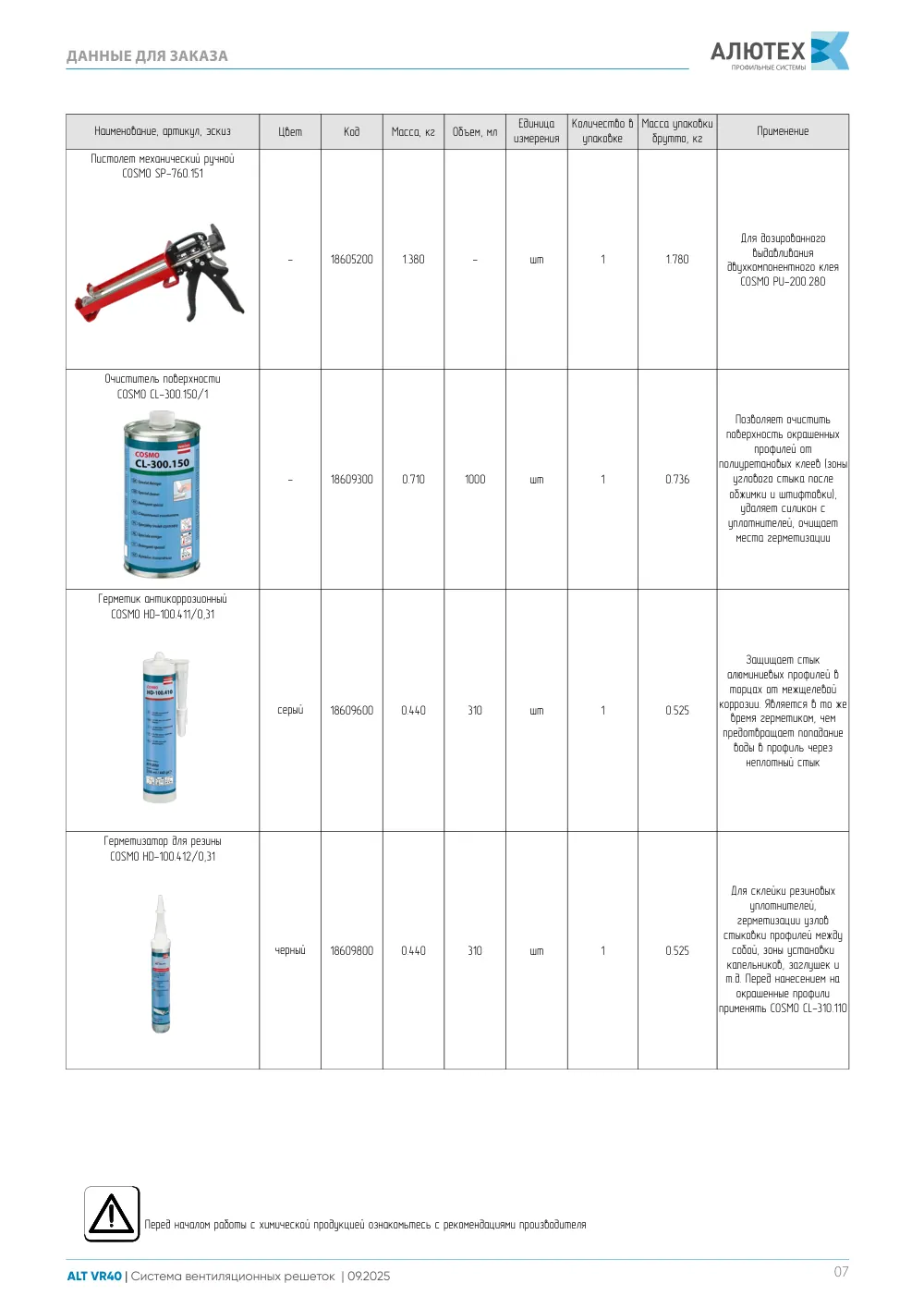

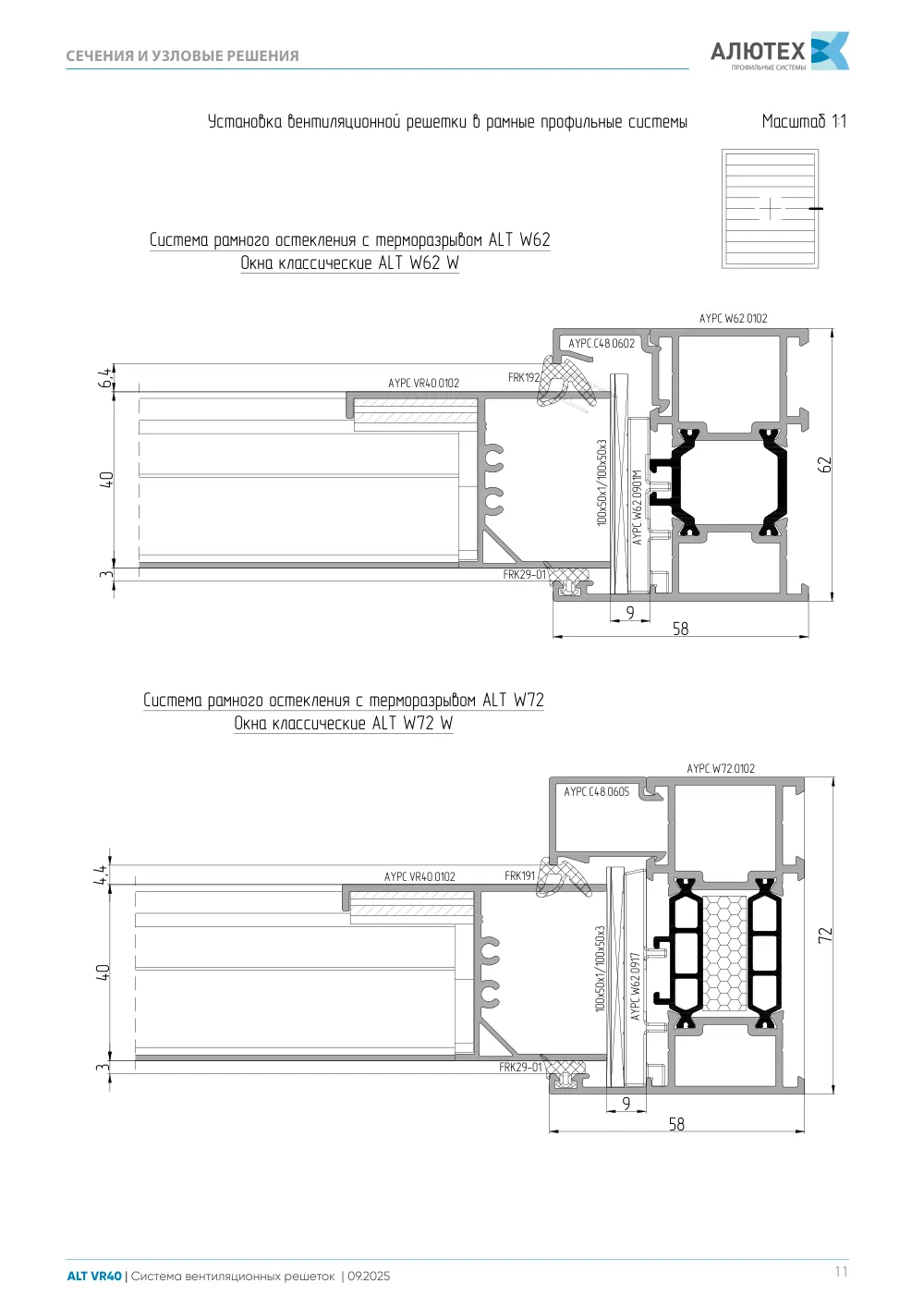

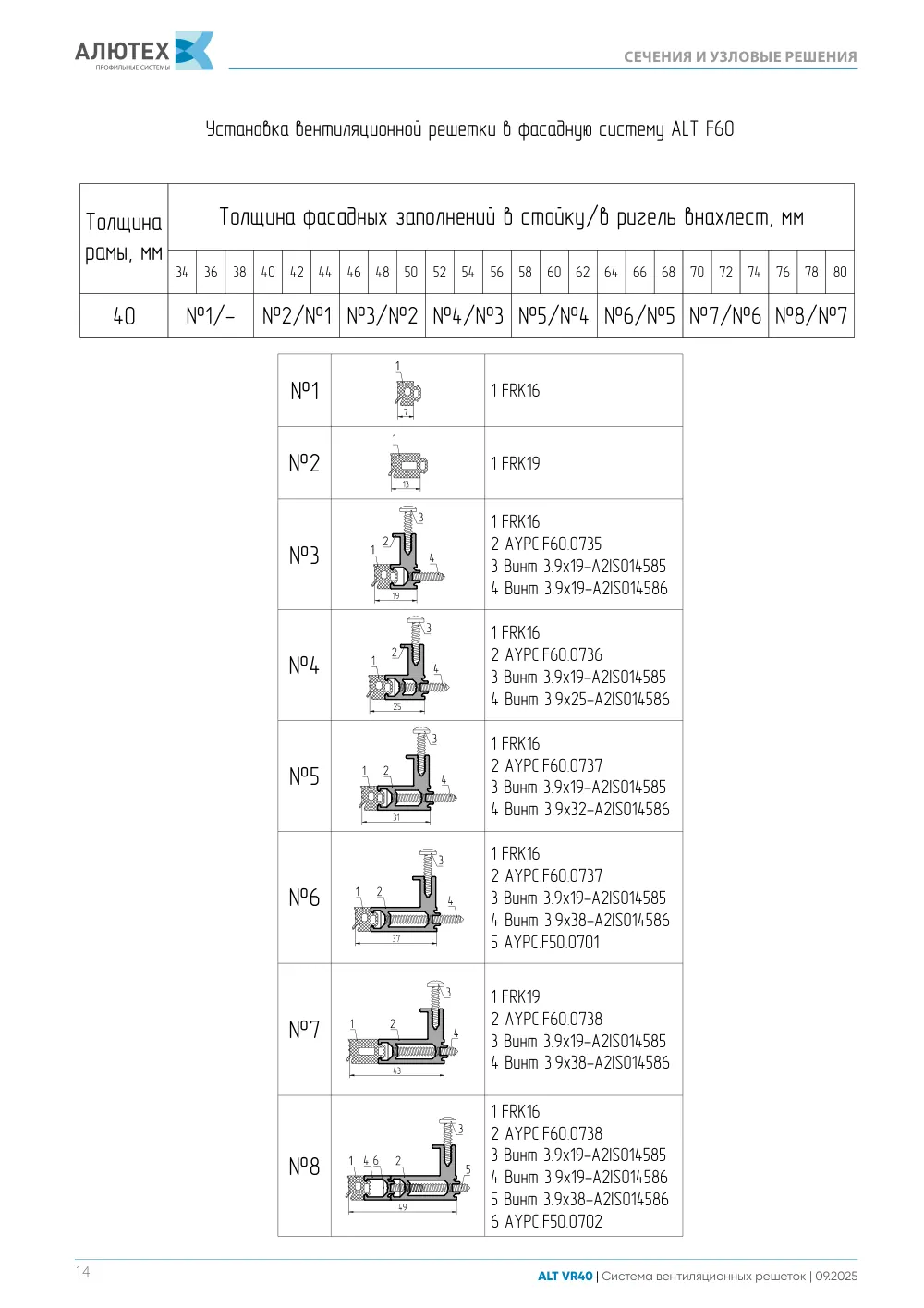

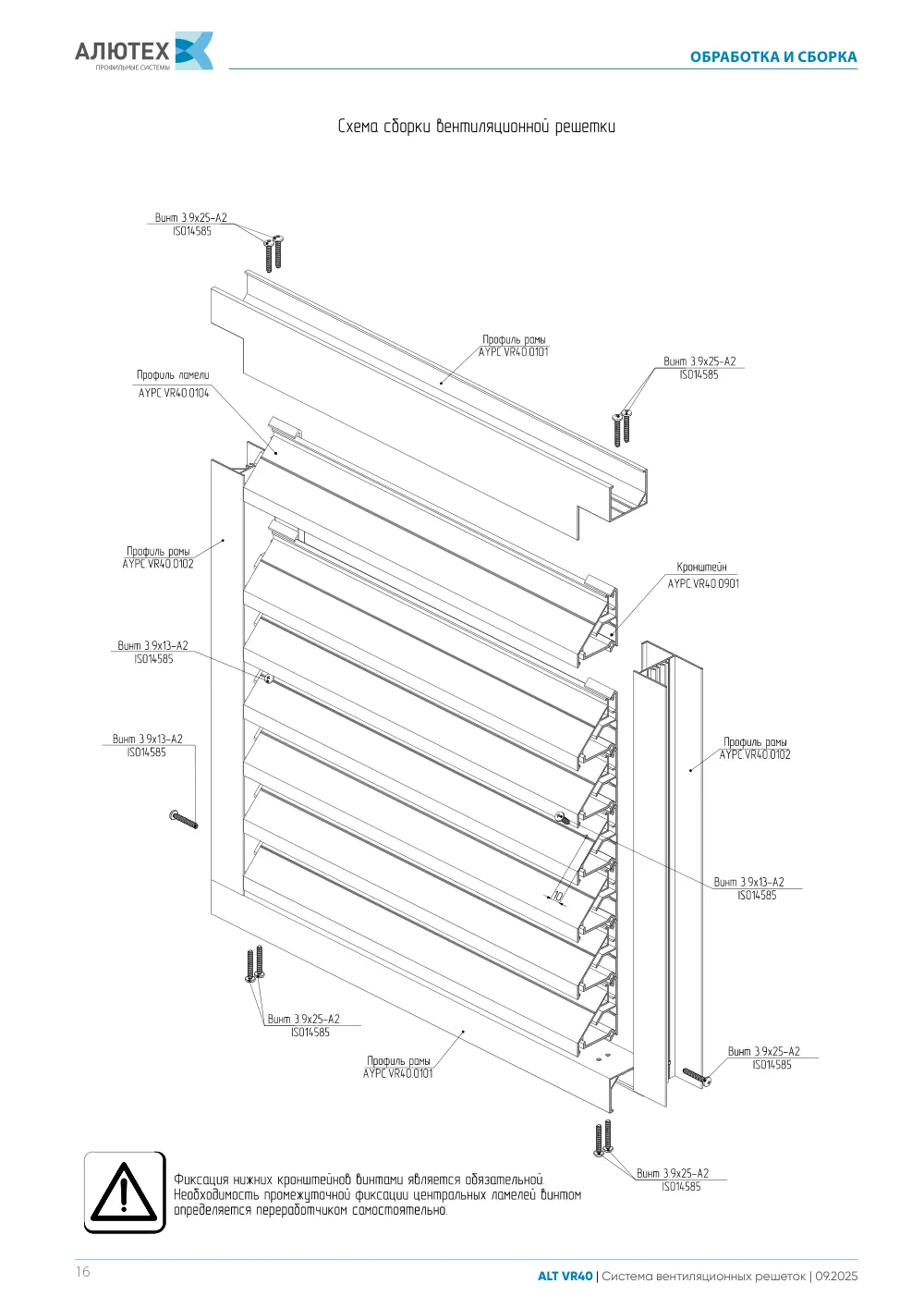

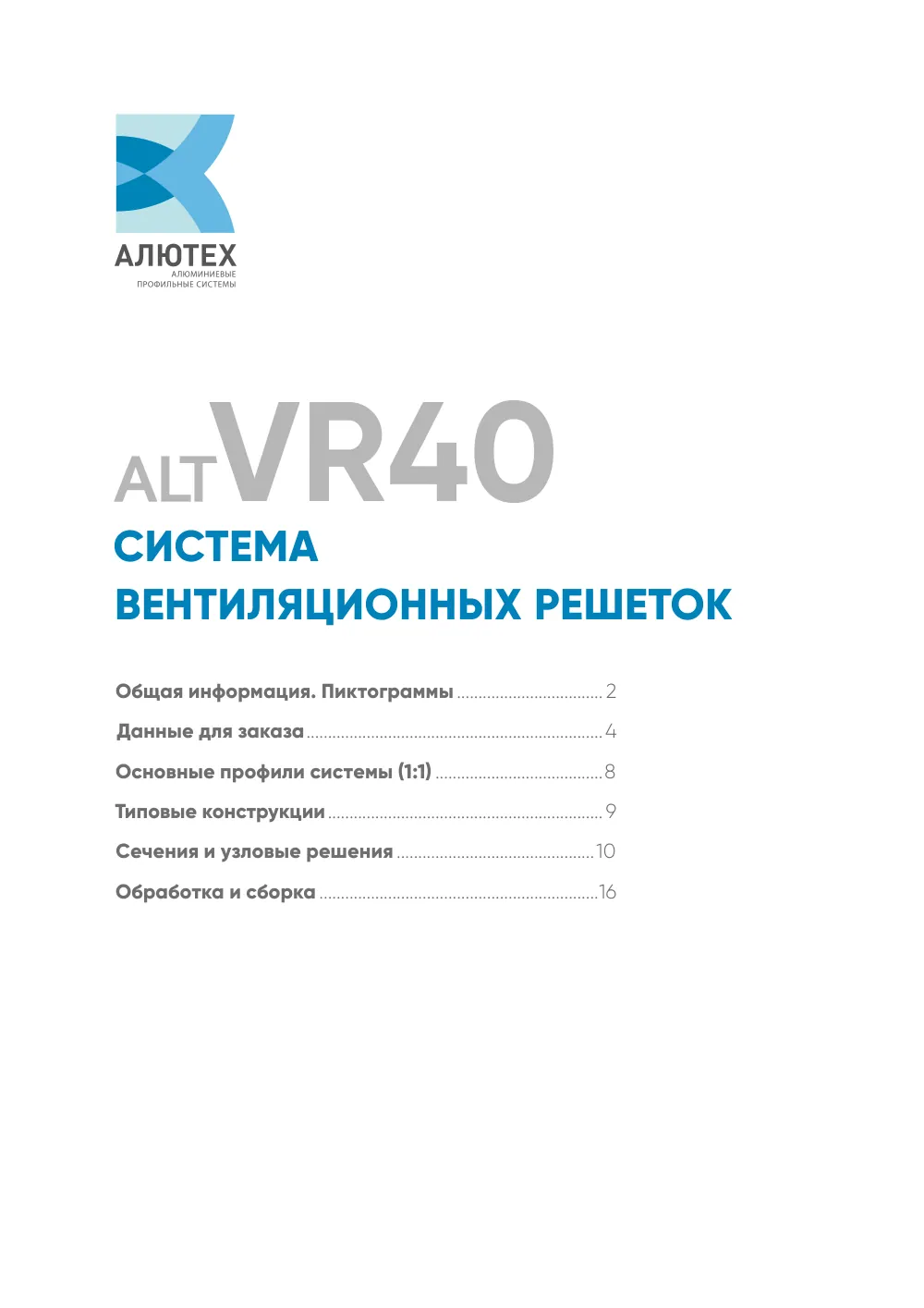

СИСТЕМА ВЕНТИЛЯЦИОННЫХ РЕШЕТОК Технический каталог ALT VR40 Общая информация. Пиктограммы 2 Данные для заказа 4 Основные профили системы (1:1) 8 Типовые конструкции 9 Сечения и узловые решения 10 Обработка и сборка 16 СИСТЕМА ВЕНТИЛЯЦИОННЫХ РЕШЕТОК VR40 02 ALT VR40 | Система вентиляционных решеток | 09.2025 ОБЩАЯ ИНФОРМАЦИЯ. ОПИСАНИЕ СИСТЕМЫ Вентиляционная решетка представляет собой прямоугольную раму, состоящую из вертикаль ных и горизонтальных профилей, соединенных между собой встык, в которую последователь но монтируются с определенным шагом крон штейны для фиксации горизонтальных профи лей (ламелей). Ламель имеет изогнутую форму, которая обеспечивает эффективную вентиля цию и защиту от попадания влаги внутрь поме щения. Для надежной защиты от влаги в системе выполнена герметизация угловых соединений. Особенностью данной системы является про стота сборки и отсутствие штучных пластико…
