Системы перильных ограждений

Каталог 116 стр. 9 апреля, 2026

Системы перильных ограждений — страница 00-II

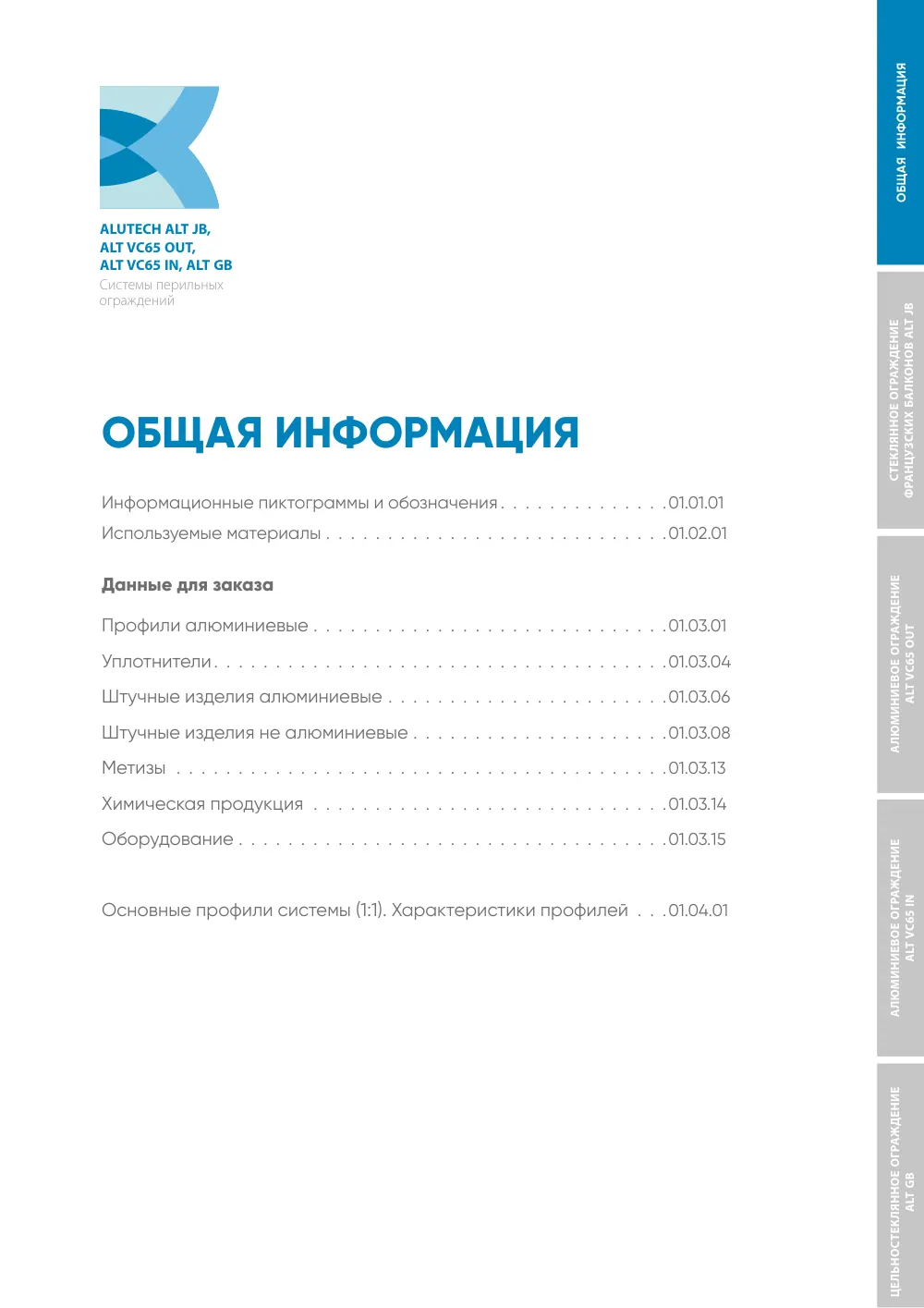

Системы перильных ограждений — страница 01-1

Системы перильных ограждений — страница 01-2

Системы перильных ограждений — страница 01.01.1

Системы перильных ограждений — страница 01.01.2

Системы перильных ограждений — страница 01.02.1

Системы перильных ограждений — страница 01.02.2

Системы перильных ограждений — страница 01.02.3

Системы перильных ограждений — страница 01.02.4

Системы перильных ограждений — страница 01.03.1

Системы перильных ограждений — страница 01.03.2

Системы перильных ограждений — страница 01.03.3

Системы перильных ограждений — страница 01.03.4

Системы перильных ограждений — страница 01.03.5

Системы перильных ограждений — страница 01.03.6

Системы перильных ограждений — страница 01.03.7

Системы перильных ограждений — страница 01.03.8

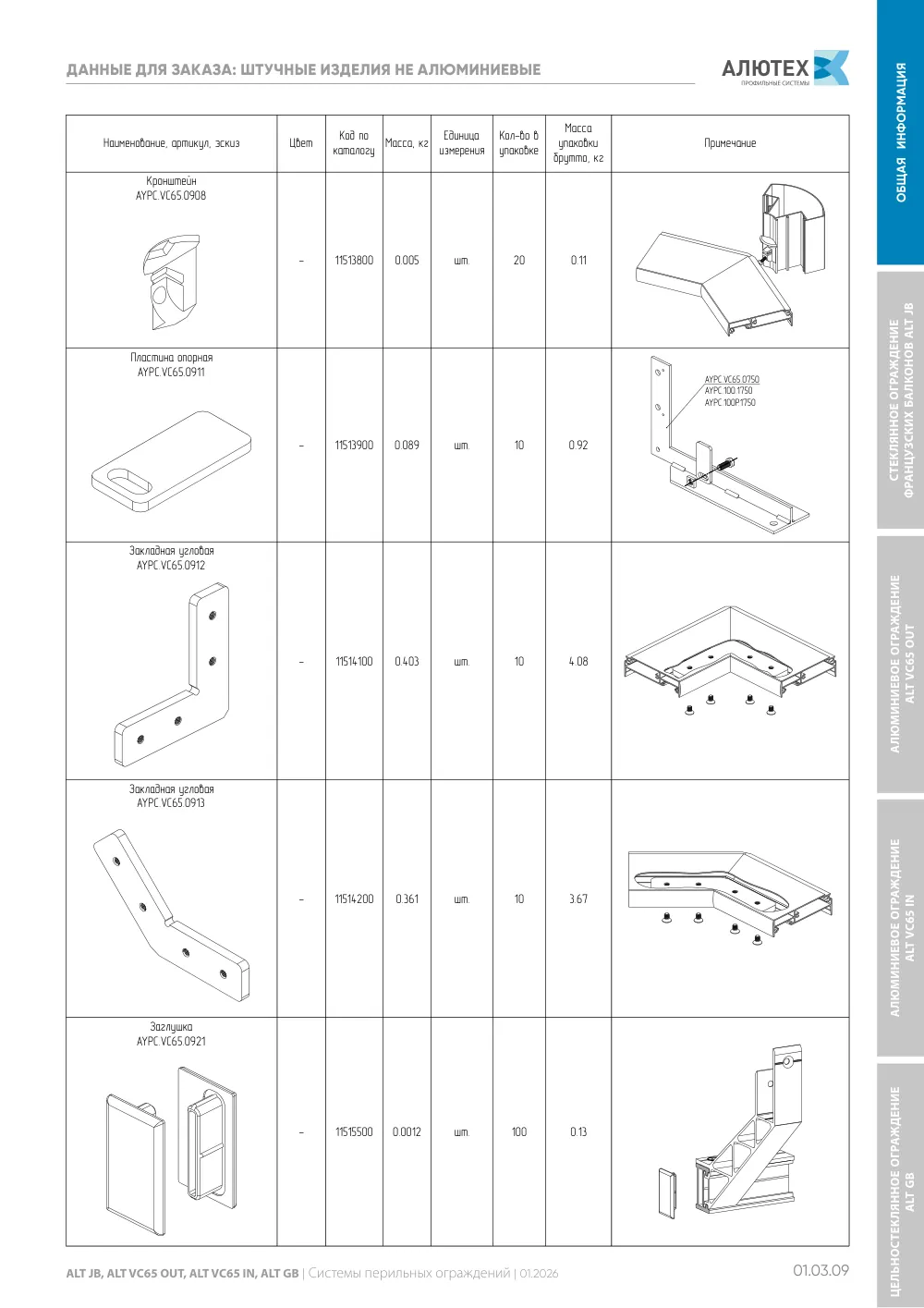

Системы перильных ограждений — страница 01.03.9

Системы перильных ограждений — страница 01.03.10

Системы перильных ограждений — страница 01.03.11

Системы перильных ограждений — страница 01.03.12

Системы перильных ограждений — страница 01.03.13

Системы перильных ограждений — страница 01.03.14

Системы перильных ограждений — страница 01.03.15

Системы перильных ограждений — страница 01.03.16

Системы перильных ограждений — страница 01.03.17

Системы перильных ограждений — страница 01.03.18

Системы перильных ограждений — страница 01.04.1

Системы перильных ограждений — страница 01.04.2

Системы перильных ограждений — страница 01.04.3

Системы перильных ограждений — страница 01.04.4

Системы перильных ограждений — страница 01.04.5

Системы перильных ограждений — страница 01.04.6

Системы перильных ограждений — страница 01.04.7

Системы перильных ограждений — страница 01.04.8

Системы перильных ограждений — страница 02.1

Системы перильных ограждений — страница 02.2

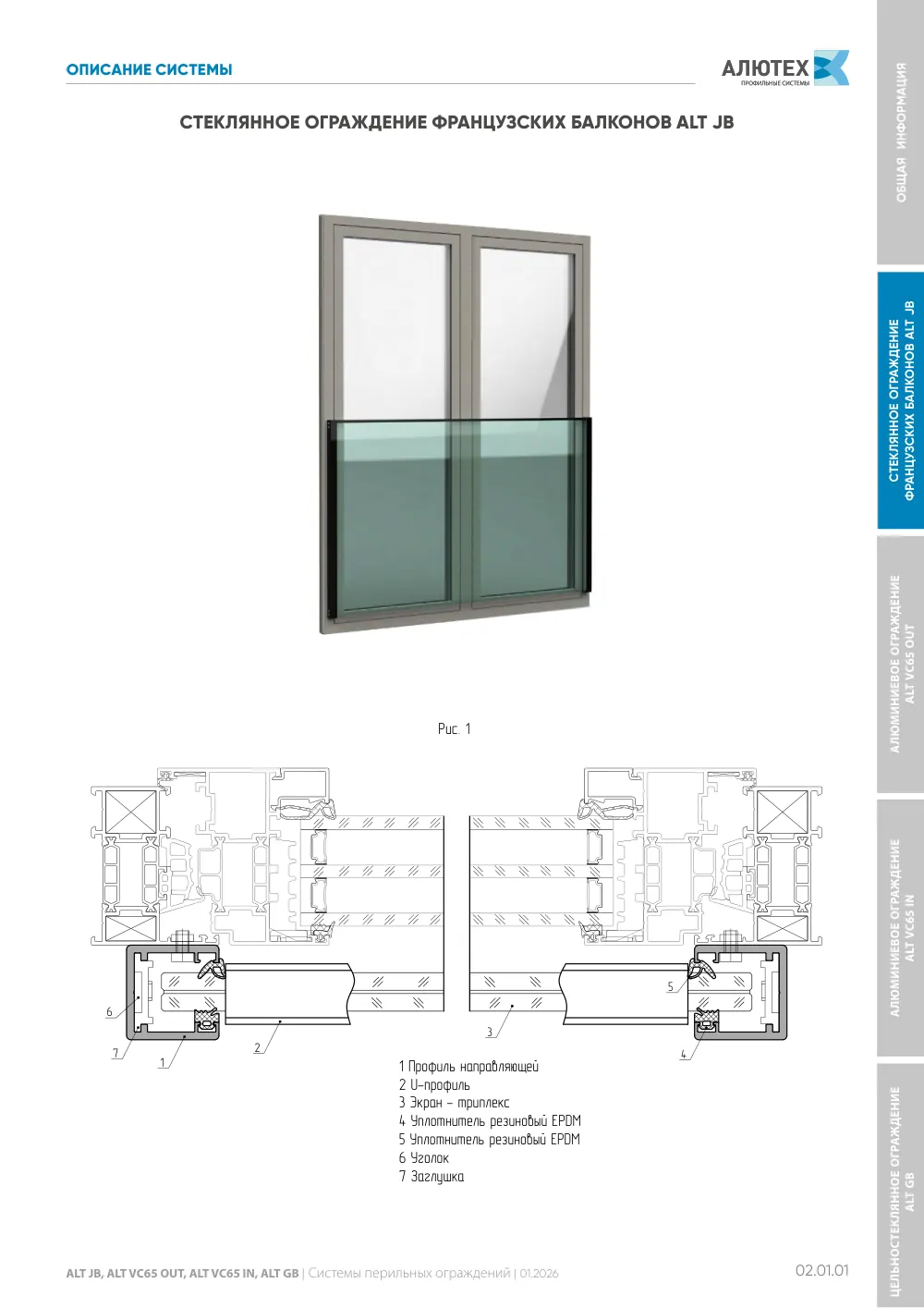

Системы перильных ограждений — страница 02.01.1

Системы перильных ограждений — страница 02.01.2

Системы перильных ограждений — страница 02.01.3

Системы перильных ограждений — страница 02.01.4

Системы перильных ограждений — страница 02.01.5

Системы перильных ограждений — страница 02.01.6

Системы перильных ограждений — страница 02.01.7

Системы перильных ограждений — страница 02.01.8

Системы перильных ограждений — страница 02.01.9

Системы перильных ограждений — страница 02.01.10

Системы перильных ограждений — страница 02.01.11

Системы перильных ограждений — страница 02.01.12

Системы перильных ограждений — страница 02.01.13

Системы перильных ограждений — страница 02.01.14

Системы перильных ограждений — страница 02.01.15

Системы перильных ограждений — страница 02.01.16

Системы перильных ограждений — страница 02.01.17

Системы перильных ограждений — страница 02.01.18

Системы перильных ограждений — страница 03.01.1

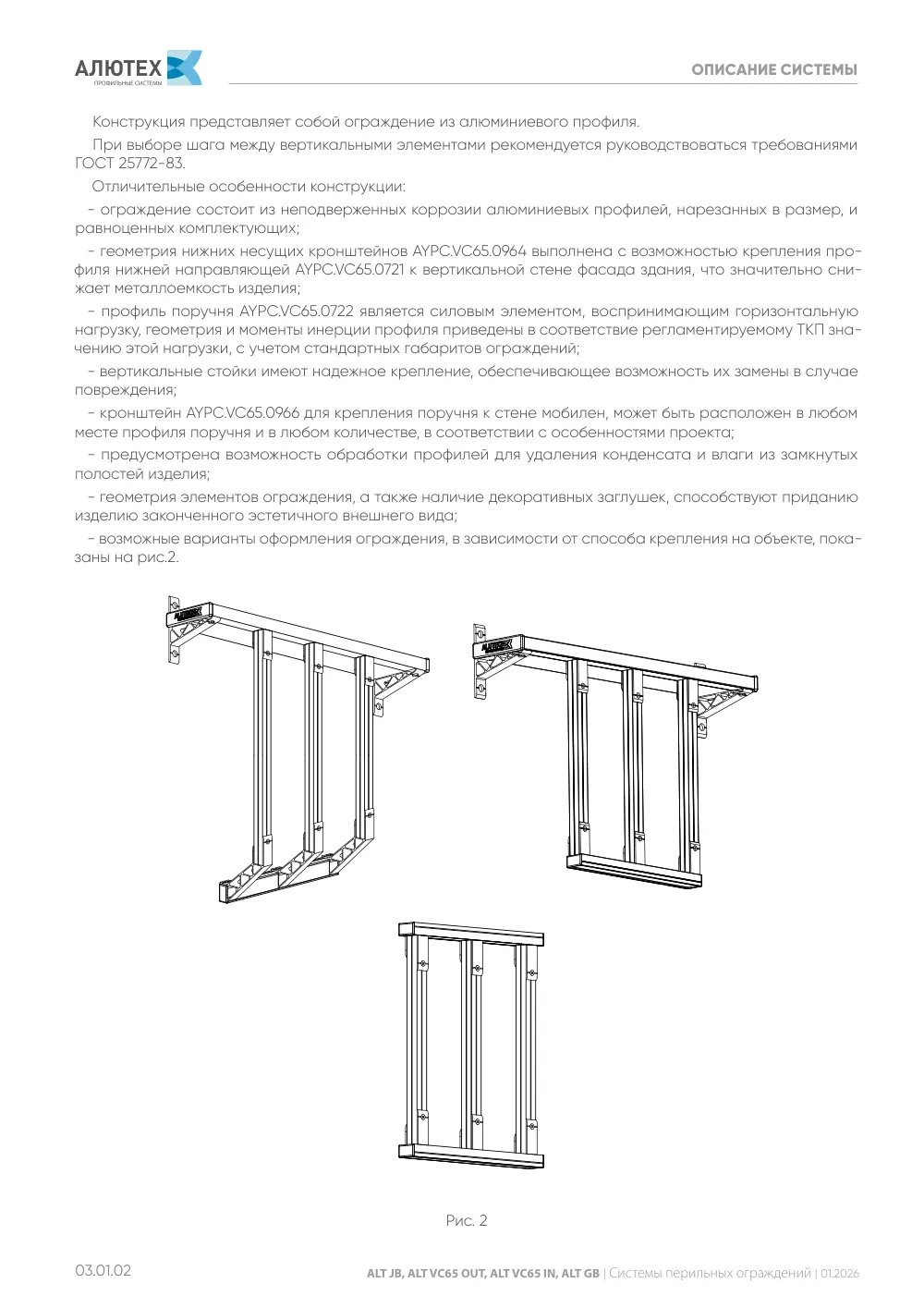

Системы перильных ограждений — страница 03.01.2

Системы перильных ограждений — страница 03.01.3

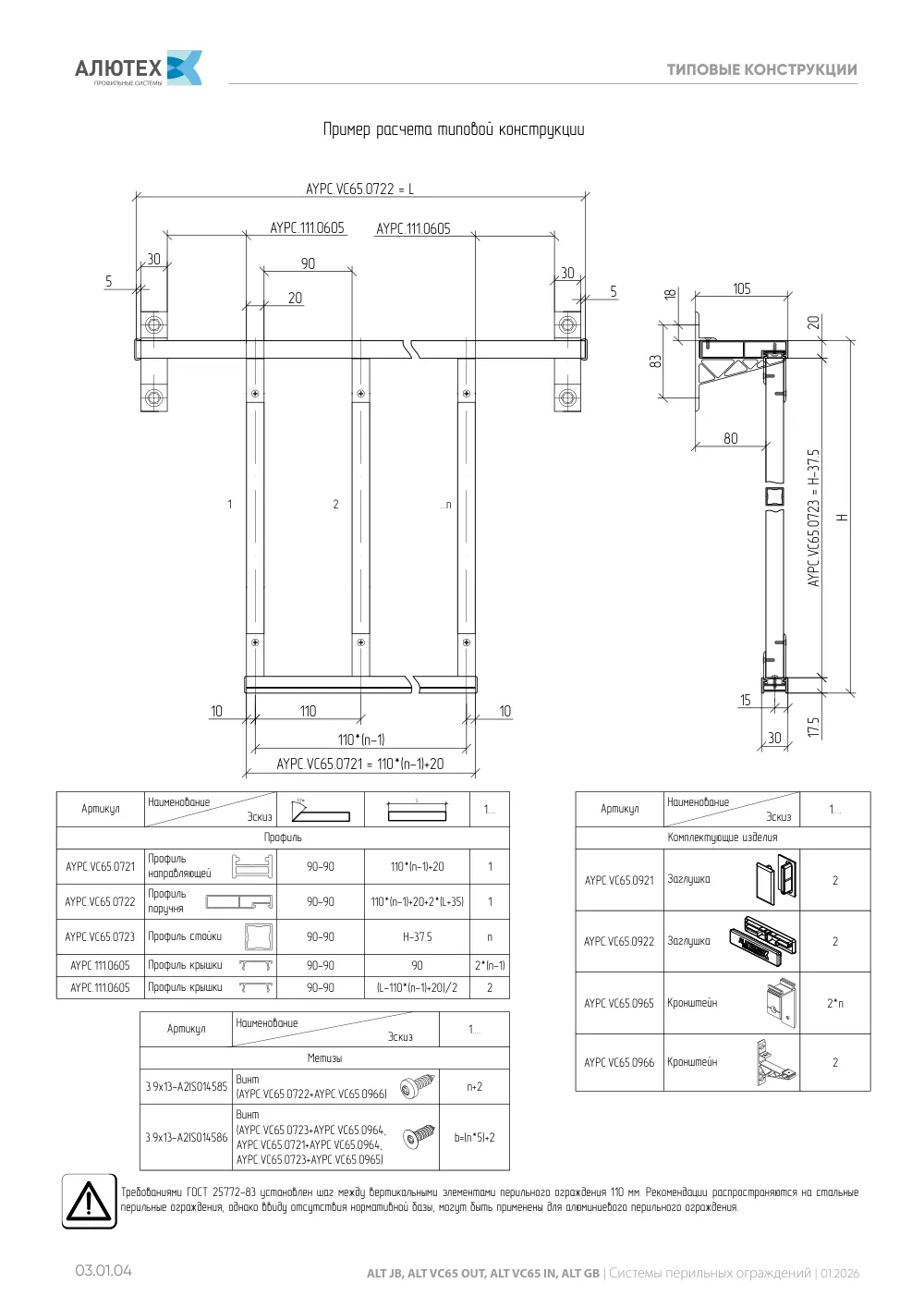

Системы перильных ограждений — страница 03.01.4

Системы перильных ограждений — страница 03.01.5

Системы перильных ограждений — страница 03.01.6

Системы перильных ограждений — страница 03.01.7

Системы перильных ограждений — страница 03.01.8

Системы перильных ограждений — страница 03.01.9

Системы перильных ограждений — страница 03.01.10

Системы перильных ограждений — страница 03.01.11

Системы перильных ограждений — страница 03.01.12

Системы перильных ограждений — страница 03.01.13

Системы перильных ограждений — страница 03.01.14

Системы перильных ограждений — страница 03.01.15

Системы перильных ограждений — страница 03.01.16

Системы перильных ограждений — страница 04.01.1

Системы перильных ограждений — страница 04.01.2

Системы перильных ограждений — страница 04.01.3

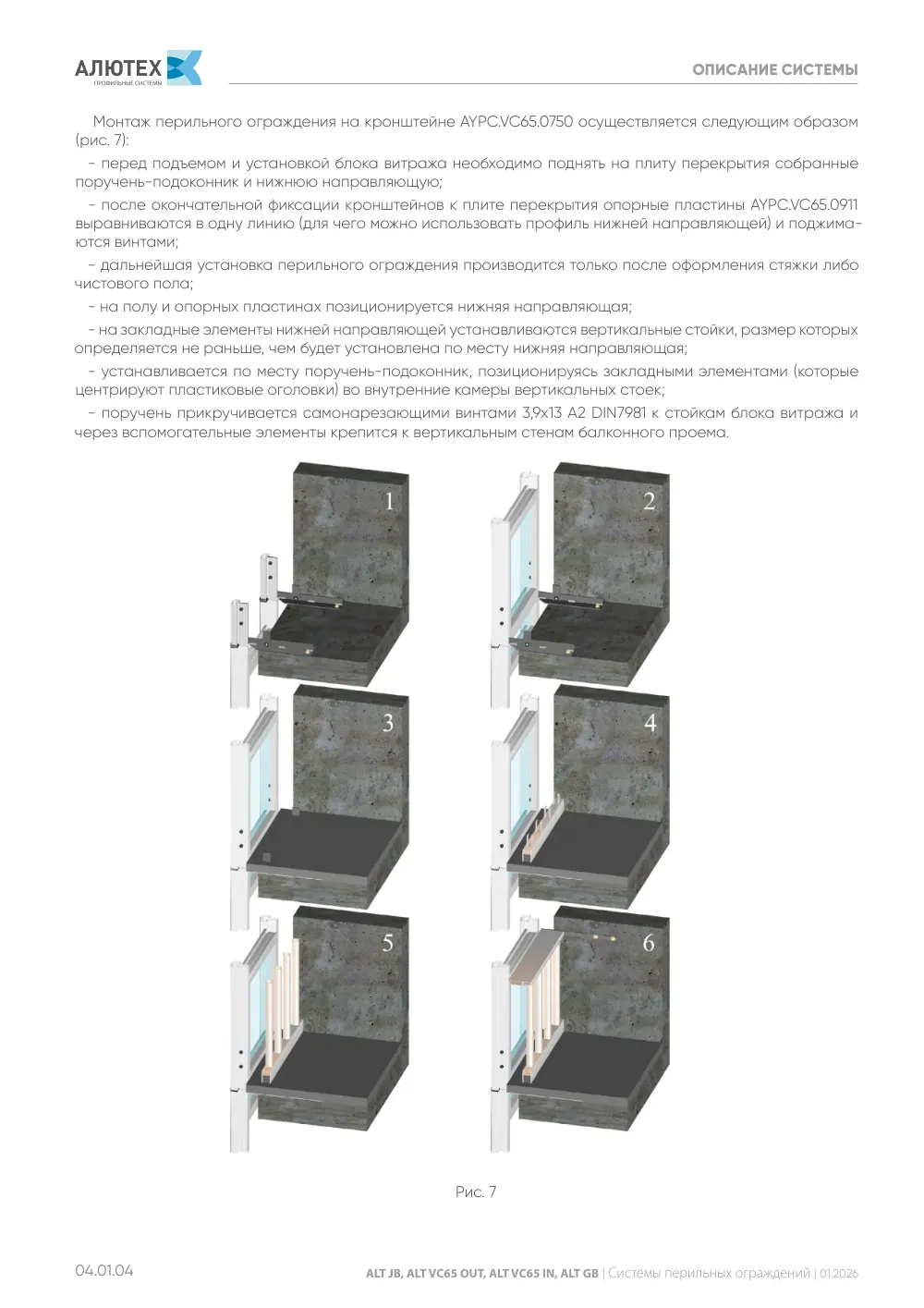

Системы перильных ограждений — страница 04.01.4

Системы перильных ограждений — страница 04.01.5

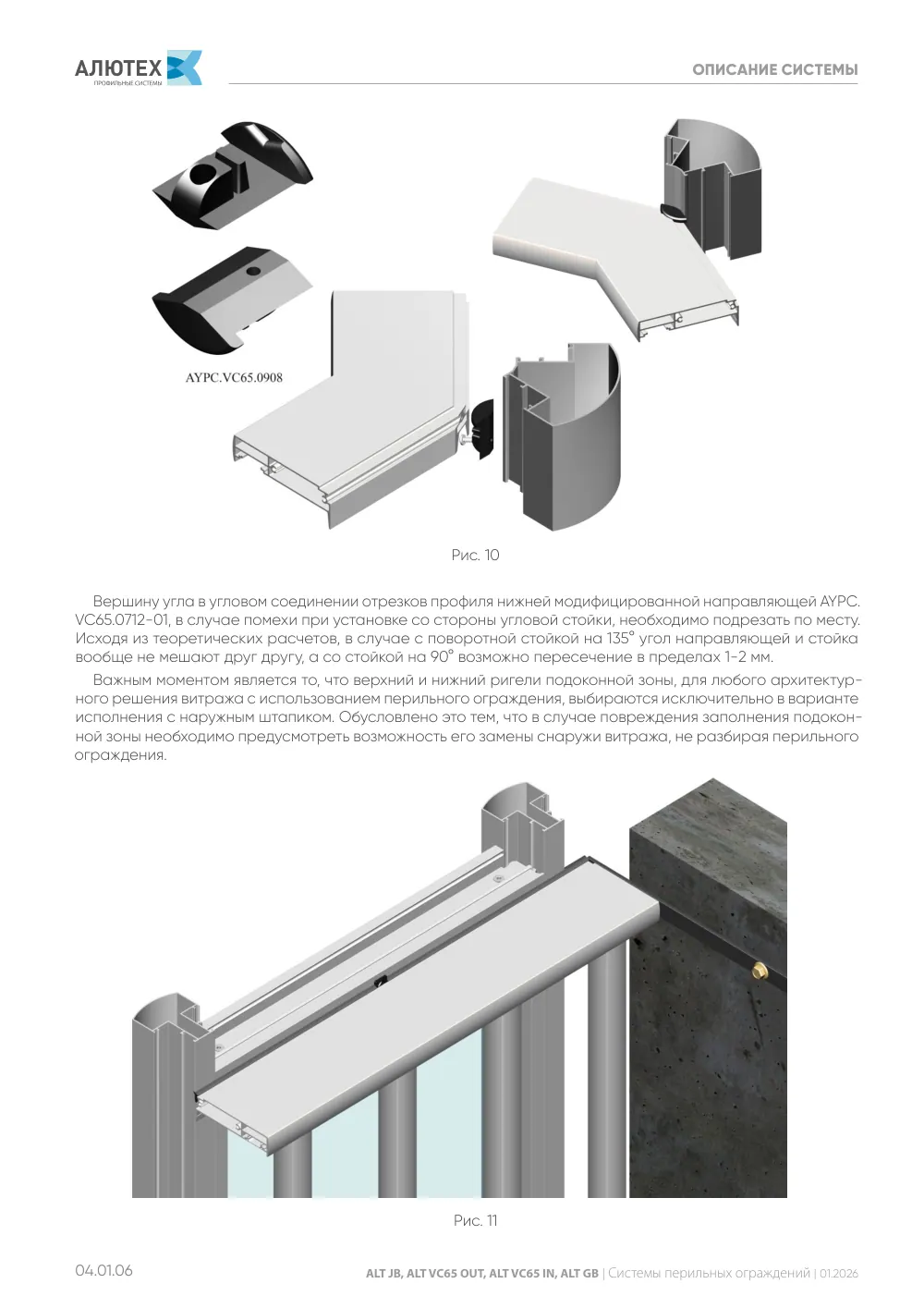

Системы перильных ограждений — страница 04.01.6

Системы перильных ограждений — страница 04.01.7

Системы перильных ограждений — страница 04.01.8

Системы перильных ограждений — страница 04.01.9

Системы перильных ограждений — страница 04.01.10

Системы перильных ограждений — страница 04.01.11

Системы перильных ограждений — страница 04.01.12

Системы перильных ограждений — страница 04.01.13

Системы перильных ограждений — страница 04.01.14

Системы перильных ограждений — страница 04.01.15

Системы перильных ограждений — страница 04.01.16

Системы перильных ограждений — страница 04.01.17

Системы перильных ограждений — страница 04.01.18

Системы перильных ограждений — страница 04.01.19

Системы перильных ограждений — страница 04.01.20

Системы перильных ограждений — страница 05.01.1

Системы перильных ограждений — страница 05.01.2

Системы перильных ограждений — страница 05.01.3

Системы перильных ограждений — страница 05.01.4

Системы перильных ограждений — страница 05.01.5

Системы перильных ограждений — страница 05.01.6

Системы перильных ограждений — страница 05.01.7

Системы перильных ограждений — страница 05.01.8

Системы перильных ограждений — страница 05.01.9

Системы перильных ограждений — страница 05.01.10

Системы перильных ограждений — страница 05.01.11

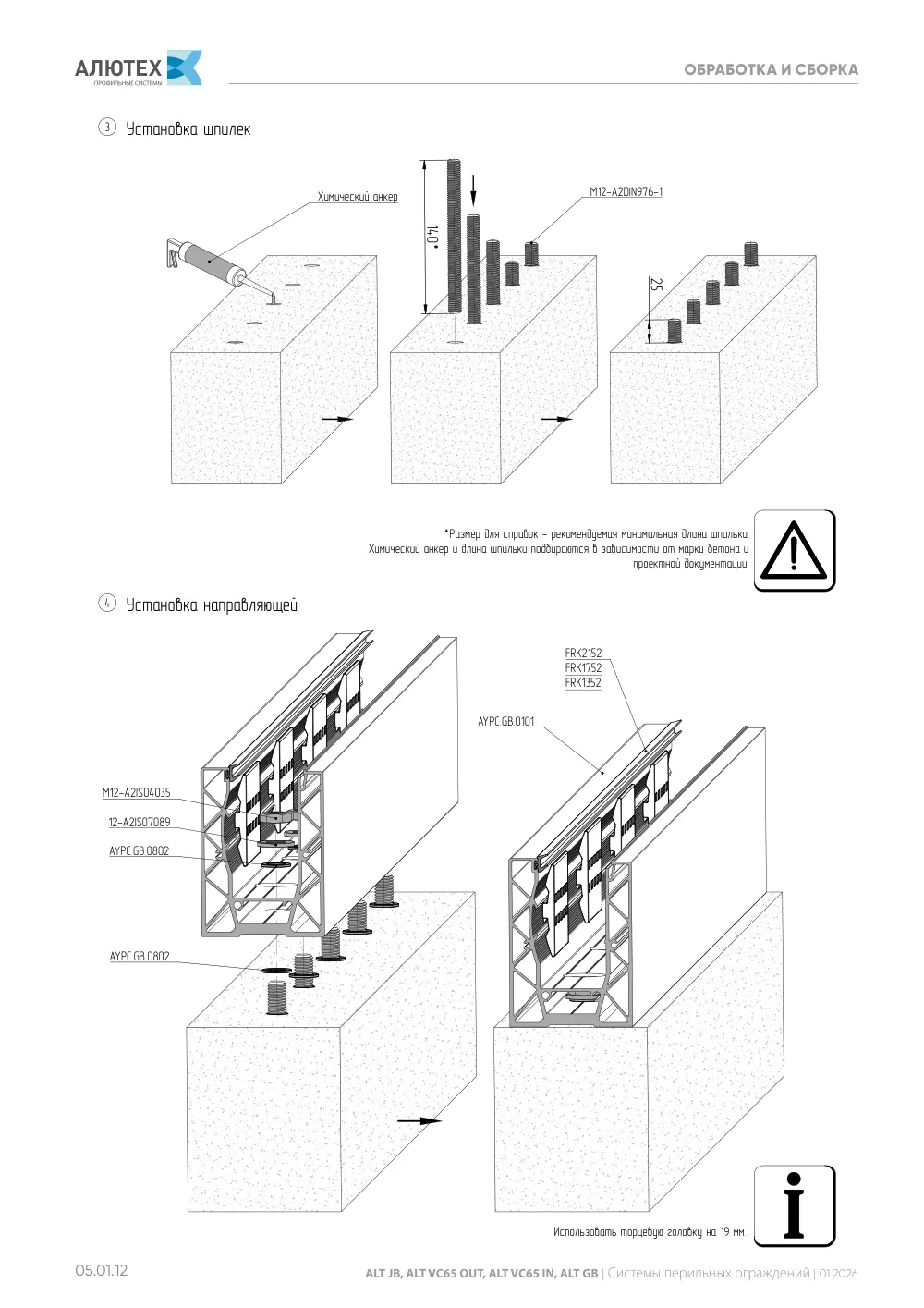

Системы перильных ограждений — страница 05.01.12

Системы перильных ограждений — страница 05.01.13

Системы перильных ограждений — страница 05.01.14

Системы перильных ограждений — страница 05.01.15

Системы перильных ограждений — страница 05.01.16

Системы перильных ограждений — страница 05.01.17

Системы перильных ограждений — страница 05.01.18

Системы перильных ограждений — страница 05.01.19

Системы перильных ограждений — страница 05.01.20

Системы перильных ограждений — страница 05.01.21

Системы перильных ограждений — страница 05.01.22

Системы перильных ограждений — страница 05.01.23

Системы перильных ограждений — страница 05.01.24

О документе

«Системы перильных ограждений» — каталог по системе Каталоги (Системы ограждений). Документ содержит 116 страниц технической информации ALUTECH. Актуальная редакция — от 9 апреля, 2026; при выходе обновлений производителя документ заменяется свежей версией. Систему Каталоги мы проектируем, изготавливаем и монтируем под объект — остекление веранды и террасы.

Из описания в документе:

ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB Описание системы 02.01.01 Таблица остекления 02.01.04 Типовые конструкции 02.01.06 Сечения и узловые решения 02.01.08 Обработка и сборка. Схемы сборки 02.01.11 Обработка и сборка. Монтажные узлы 02.01.15 СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB ALUTECH ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB Системы перильных ограждений 02.01.02 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОПИСАНИЕ СИСТЕМЫ Наружное стеклянное ограждение (рис. 1) разработано как элемент защиты французских балконов. Разработка позволяет осуществить комплексный подход к проектированию зданий с использованием современных решений. Отличительные особенности…

Текстовый индекс страниц

Автоматически распознанный текст страниц — благодаря ему каталог находится поиском по содержимому и артикулам. Номера страниц соответствуют просмотрщику выше.

Показать индекс (88 стр. с текстом)

Стр. 1: СИСТЕМЫ ПЕРИЛЬНЫХ ОГРАЖДЕНИЙ Технический каталог Алюминиевое ограждение ALT VC65 OUT Стеклянное ограждение французских балконов ALT JB Алюминиевое ограждение ALT VC65 IN Цельностеклянное ограждение ALT GB СИСТЕМЫ ПЕРИЛЬНЫХ ОГРАЖДЕНИЙ Технический каталог Алюминиевое ограждение ALT VC65 OUT Стеклянное ограждение французских балконов ALT JB Алюминиевое ограждение ALT VC65 IN Цельностеклянное ограждение ALT GB
Стр. 3: ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALUTECH ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB Системы перильных ограждений ОБЩАЯ ИНФОРМАЦИЯ Информационные пиктограммы и обозначения 01.01.01 Используемые материалы 01.02.01 Данные для заказа Профили алюминиевые 01.03.01 Уплотнители 01.03.04 Штучные изделия алюминиевые 01.03.06 Штучные изделия не алюминиевые 01.03.08 Метизы 01.03.13 Химическая продукция 01.03.14 Оборудование 01.03.15 Основные профили системы (1:1). Характеристики профилей 01.04.01 ОБЩАЯ ИНФОРМАЦИЯ
Стр. 5: ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB 01.01.01 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОБЩАЯ ИНФОРМАЦИЯ ОБЩАЯ ИНФОРМАЦИЯ ОБЩАЯ ИНФОРМАЦИЯ Сверлить Очистить поверхность Надавить на F 1 1.1 Пошагово 2 4 3 2 1 F Ролик для установки уплотнителя Зенковать Внимание Отрезать Ударить по Техническая информация Использовать ключ Силиконовый герметик Использовать ключ 13 Применить лопатку ИНФОРМАЦИОННЫЕ ПИКТОГРАММЫ
Стр. 7: ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB 01.02.01 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОБЩАЯ ИНФОРМАЦИЯ ОБЩАЯ ИНФОРМАЦИЯ ИСПОЛЬЗУЕМЫЕ МАТЕРИАЛЫ Алюминиевые профили Алюминиевые профили изготовлены методом го- рячего прессования в соответствии с ГОСТ 22233- 2018 из сплавов 6060 и 6063, состояние матери- ала Т6 или Т66. Сплавы устойчивы к коррозии и позволяют изготавливать профили высокой точно- сти. При производстве профилей используется ис- ключительно первичный алюминий. Уплотнители Резиновые уплотнители на основе этиленпропи- леновых каучуков (EPDM). Физико-механические свойства уплотнителей соответствуют требова- ниям ГОСТ 30778-2001. Используются для уплотне- ния заполнений, а также внутреннего и наружно- го притворов в примыкании створки и витражной конструкции. Уплотнители из термоэластопласта (TPE), серого и черного цвета. Это материал, сочетающий свой- ства вулканизованных каучуков при нормальной и низкой температуре, со свойствами термопла- стов при 120°С - 200°С. Свойства TPE: не поддер- живает горение, хорошие эластические свойства, высокая стойкость к озонной и УФ деструкции, вы- сокие деформационно-прочностные показатели, не уступающие резинам, высокая технологичность производства, отсутствие отходов. Крепежные элементы Крепежные элементы, применяемые для соедине- ния профилей,…
Стр. 8: 01.02.02 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОБЩАЯ ИНФОРМАЦИЯ применяются как, в холодных, так и в теплых реги- онах. • ПЭНД — полиэтилен низкого давления. ПЭНД яв- ляется самым прочным, плотным и жестким среди аналогичных полимеров. К основным свойствам относятся: устойчивость к нагрузкам различной направленности, химическая инертность и низкое влагопоглощение, повышенная прочность на сжим и растяжение. Срок службы изделий из полиэтиле- на составляет не менее 50 лет. • Вспененный EPDM — этилен-пропиленовый кау- чук. Основные преимущества: мягкий и качествен- ный прижим по всему периметру; створки, не за- висимо от размеров оконного блока; высокий диапазон допусков в зазоре; температурный ди- апазон эксплуатации от -60°C до +120°C; слабая чувствительность к быстрым температурным изме- нениям; устойчивость УФ излучению и озону; вы- сокая прочность к механическим воздействиям; высокая восстанавливаемость после сжатия; на физико-механические свойства уплотнителя цвет наполнителя практически влияние не оказывает; высокая эластичность уплотнителей сохраняется многие годы, низкая остаточная деформация; пол- ное отсутствие контактного выцветания уплотни- теля как пластмассами, так и лаками (при контак- те на ПВХ не остается черных следов, а также не выцветает сам уплотнитель); область твердости по Шору располагается между 40 - 90 Shore; высокие показатели долговечности. • ISOLON — соответствует ТУ 2244-037-00203476- 2012.…
Стр. 9: ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ДАННЫЕ ДЛЯ ЗАКАЗА Профили алюминиевые 01.03.01 Уплотнители 01.03.04 Штучные изделия алюминиевые 01.03.06 Штучные изделия не алюминиевые 01.03.08 Метизы 01.03.13 Химическая продукция 01.03.14 Оборудование 01.03.15 ОБЩАЯ ИНФОРМАЦИЯ ALUTECH ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB Системы перильных ограждений
Стр. 11: ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB 01.03.01 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОБЩАЯ ИНФОРМАЦИЯ ДАННЫЕ ДЛЯ ЗАКАЗА: ПРОФИЛИ АЛЮМИНИЕВЫЕ 01.03.01 Jx Jy Wx Wy AYPC.111.0605 00 RAL9016 RAL9006 A00-D6 10503000 10503021 10503069 105030808 0.089 6.2 79 - - - - 4 24.8 2.3 2.5 2.5 2.3 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB AYPC.115.0009 00 RAL9016 RAL9006 A00-D6 10304400 10304421 10304431 103044808 1.26 6.2 298 - - - - 4 24.8 31.7 32.8 32.8 31.9 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB AYPC.115.0010 00 RAL9016 RAL9006 A00-D6 10304700 10304721 10304731 103047808 0.287 6.2 111 - - - - 8 49.6 14.6 15.3 15.3 14.7 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB AYPC.115.0014 00 RAL9016 RAL9006 A00-D6 10304800 10304821 10304831 103048808 0.213 6.2 82 - - - - 12 74.4 16.1 17 17 16.3 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB AYPC.115.0015 00 RAL9016 RAL9006 A00-D6 10304900 10304921 10304931 103049808 0.182 6.2 70 - - - - 12 74.4 13.8 14.3 14.3 13.9 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB AYPC.115.0016 00 RAL9016 RAL9006 A00-D6 10305000 10305021 10305031 103050808 0.192 6.2 74 - - - - 12 74.4 14.5 15.3 15.3 14.5 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB AYPC.115.0017 00 RAL9016 RAL9006 A00-D6 10305100 10305121 10305131 103051808 0.234 6.2 90 - - - - 12 74.4 17.7 18.7 18.7 17.7 ALT_JB ALT_VC65(IN) ALT_VC65(OUT)…
Стр. 12: 01.03.02 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ДАННЫЕ ДЛЯ ЗАКАЗА: ПРОФИЛИ АЛЮМИНИЕВЫЕ Jx Jy Wx Wy AYPC.115.0018 00 RAL9016 RAL9006 A00-D6 10305200 10305221 10305231 103052808 1.25 6.2 260 - - - - 4 24.8 31.4 32.4 32.4 31.4 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB AYPC.VС65.0705 00 11504300 0.858 3.1 305 - - - - 4 12.4 11 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB AYPC.VС65.0711 00 RAL9016 RAL9006 A00-D6 11504500 11504521 11504531 115045808 1.42 6.5 345 3.69 66.1 3.31 12.2 2 13 19 19.6 19.6 19 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB AYPC.VС65.0712 00 RAL9016 RAL9006 A00-D6 11504600 11504621 11504631 115046808 1.297 6.5 349 14.7 13.4 3.72 6.5 2 13 17.4 17.9 17.9 17.4 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB AYPC.VС65.0713 00 RAL9016 RAL9006 A00-D6 11504800 11504821 11504831 115048808 0.397 6.5 111 1.98 1.98 1.28 1.28 4 26 10.6 11 11 10.6 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB AYPC.VС65.0721 00 RAL9016 RAL9006 A00-D6 11505700 11505721 11505731 115057808 0.471 6.5 123 - - - - 4 26 12.5 12.9 12.9 12.5 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB 43 42 58.5 24.5 105.5 25 35 X Y 35 65 41 X Y 31 25.4 X Y 30 17.5 Наименование, артикул, эскиз Цвет профиля Код по каталогу Масса, кг/м.п. Длина хлыста, м.п. Внешний периметр, мм Момент инерции, см4 Момент сопротивления, см³ Количество в упаковке Масса упаковки брутто, кг шт. м.п. Профиль направляющей Профиль вспомогательный Профиль поручня Профиль направляющей Профиль стойки Профиль направляющей
Стр. 13: ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB 01.03.03 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОБЩАЯ ИНФОРМАЦИЯ ДАННЫЕ ДЛЯ ЗАКАЗА: ПРОФИЛИ АЛЮМИНИЕВЫЕ Jx Jy Wx Wy AYPC.VС65.0722 00 RAL9016 RAL9006 A00-D6 11505800 11505821 11505831 115058808 1.09 6.5 263 2.4 44.6 2.35 8.54 4 26 29.2 30.1 30.1 29.2 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB AYPC.VС65.0723 00 RAL9016 RAL9006 A00-D6 11505900 11505921 11505931 115059808 0.303 6.5 80 - - - - 4 26 8.1 8.4 8.4 8.1 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB AYPC.GB.0001 00 RAL9006 RAL9016 A00-D6 13409500 13409531 13409521 134095808 4.932 6.1 584 208.6 151.7 30.88 37.91 1 6.1 31 31.4 31.4 31 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB AYPC.GB.0002 00 RAL9006 RAL9016 A00-D6 13409600 13409631 13409621 134096808 0.206 6.1 116 - - - - 12 73.2 15.5 16.6 16.6 15.5 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB 100 20 X Y 20 20 80 110 X Y 8.7 31.5 13.3 Наименование, артикул, эскиз Цвет профиля Код по каталогу Масса, кг/м.п. Длина хлыста, м.п. Внешний периметр, мм Момент инерции, см4 Момент сопротивления, см³ Количество в упаковке Масса упаковки брутто, кг шт. м.п. Профиль поручня Профиль стойки Профиль направляющей Профиль штапика
Стр. 14: 01.03.04 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ДАННЫЕ ДЛЯ ЗАКАЗА: УПЛОТНИТЕЛИ FRK15 - 11215200 0.088 200 18.2 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB FRK17 - 11215400 0.125 150 19.35 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB FRK18 - 11215500 0.143 125 18.375 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB FRK37 - 10415400 0.029 600 17.94 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB FRK127 - 11316600 0.057 250 14.75 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB FRK191 - 10830300 0.065 125 8.369 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB 11 9.7 11 13.7 11 15.7 5 10 15 5.2 12.7 4÷5.5 Наименование, артикул, эскиз Цвет Код по каталогу Масса, кг/м.п. Количество в упаковке, м.п. Масса упаковки брутто, кг Уплотнитель резиновый EPDM Уплотнитель резиновый EPDM Уплотнитель резиновый EPDM Уплотнитель резиновый EPDM Уплотнитель резиновый EPDM Уплотнитель резиновый EPDM ДАННЫЕ ДЛЯ ЗАКАЗА: УПЛОТНИТЕЛИ
Стр. 15: ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB 01.03.05 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОБЩАЯ ИНФОРМАЦИЯ ДАННЫЕ ДЛЯ ЗАКАЗА: УПЛОТНИТЕЛИ FRK1352 - 13409900 0.1 300 33 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB FRK1752 - 13410000 0.075 300 24 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB FRK2152 - 13410100 0.05 300 16.5 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB 10.5 2.5 11.5 8.5 11.5 2.5 6.5 11.5 2.5 Наименование, артикул, эскиз Цвет Код по каталогу Масса, кг/м.п. Количество в упаковке, м.п. Масса упаковки брутто, кг Уплотнитель резиновый EPDM Уплотнитель резиновый EPDM Уплотнитель резиновый EPDM
Стр. 16: 01.03.06 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ДАННЫЕ ДЛЯ ЗАКАЗА: ШТУЧНЫЕ ИЗДЕЛИЯ АЛЮМИНИЕВЫЕ ДАННЫЕ ДЛЯ ЗАКАЗА: ШТУЧНЫЕ ИЗДЕЛИЯ АЛЮМИНИЕВЫЕ AYPC.VC65.0964 00 RAL9016 RAL9006 11515200 11515221 11515231 0.044 50 2.25 2.6 2.6 AYPC.VC65.0724 - - ALT_JB ALT_VC65(IN) ALT_VC65 (OUT) ALT_GB AYPC.VC65.0721, AYPC.VC65.0723 AYPC.VC65.0965 00 RAL9016 RAL9006 11515300 11515321 11515331 0.014 50 0.7 0.75 0.75 AYPC.VC65.0725 - - ALT_JB ALT_VC65(IN) ALT_VC65 (OUT) ALT_GB AYPC.VC65.0722, AYPC.VC65.0723 AYPC.VC65.0966 00 RAL9016 RAL9006 11515400 11515421 11515431 0.081 50 4.15 4.45 4.45 AYPC.VC65.0726 - - ALT_JB ALT_VC65(IN) ALT_VC65 (OUT) ALT_GB AYPC.VC65.0722 20 20 30 Наименование, артикул, эскиз Цвет Код по каталогу Масса, кг Ед. измер. Кол-во в упаковке Масса упаковки брутто, кг Исходный профиль В комплект поставки входят Артикул Кол-во, шт Кронштейн шт. Для профилей Кронштейн шт. Для профилей Кронштейн шт. Для профилей ДАННЫЕ ДЛЯ ЗАКАЗА: ШТУЧНЫЕ ИЗДЕЛИЯ АЛЮМИНИЕВЫЕ
Стр. 17: ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB 01.03.07 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОБЩАЯ ИНФОРМАЦИЯ ДАННЫЕ ДЛЯ ЗАКАЗА: ШТУЧНЫЕ ИЗДЕЛИЯ АЛЮМИНИЕВЫЕ AYPC.GB.0101 00 RAL9016 RAL9006 A00-D6 13410200 13410221 13410231 134102808 29.4 1 30.24 30.9 30.9 30.24 AYPC.GB.0001 - - ALT_JB ALT_VC65(IN) ALT_VC65 (OUT) ALT_GB - AYPC.GB.0501 00 A00-E6 13410300 134103806 0.118 20 2.44 2.44 AYPC.VC65.0701 - - ALT_JB ALT_VC65(IN) ALT_VC65 (OUT) ALT_GB AYPC.GB.0001 5 Наименование, артикул, эскиз Цвет Код по каталогу Масса, кг Ед. измер. Кол-во в упаковке Масса упаковки брутто, кг Исходный профиль В комплект поставки входят Артикул Кол-во, шт Направляющая м.п. Для профилей Заглушка шт. Для профилей
Стр. 18: 01.03.08 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ДАННЫЕ ДЛЯ ЗАКАЗА: ШТУЧНЫЕ ИЗДЕЛИЯ НЕ АЛЮМИНИЕВЫЕ Наименование, артикул, эскиз Цвет Код по каталогу Масса, кг Единица измерения Кол-во в упаковке Масса упаковки брутто, кг Примечание Заглушка шт. Уголок шт. Прокладка шт. Оголовок центрирующий шт. Кронштейн шт. AYPC.115.0906 RAL9005 RAL7037 10304500 10304503 0.023 20 0.5 AYPC.115.0907 - 10304600 0.04 20 1.2 AYPC.115.0908 - 10314700 0.0017 20 0.04 AYPC.VC65.0906 - 11513500 0.006 25 0.163 AYPC.VC65.0907 - 11513700 0.005 20 0.11 AYPC.115.0009 AYPC.115.0907 M6x10-A2 ISO14586 Триплекс AYPC.115.0907 AYPC.115.0908 25 AYPC.VC65.0705 ДАННЫЕ ДЛЯ ЗАКАЗА: ШТУЧНЫЕ ИЗДЕЛИЯ НЕ АЛЮМИНИЕВЫЕ
Стр. 19: ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB 01.03.09 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОБЩАЯ ИНФОРМАЦИЯ ДАННЫЕ ДЛЯ ЗАКАЗА: ШТУЧНЫЕ ИЗДЕЛИЯ НЕ АЛЮМИНИЕВЫЕ Наименование, артикул, эскиз Цвет Код по каталогу Масса, кг Единица измерения Кол-во в упаковке Масса упаковки брутто, кг Примечание Кронштейн шт. Пластина опорная шт. Закладная угловая шт. Закладная угловая шт. Заглушка шт. AYPC.VC65.0908 - 11513800 0.005 20 0.11 AYPC.VC65.0911 - 11513900 0.089 10 0.92 AYPC.VC65.0912 - 11514100 0.403 10 4.08 AYPC.VC65.0913 - 11514200 0.361 10 3.67 AYPC.VC65.0921 - 11515500 0.0012 100 0.13 AYPC.VC65.0750 AYPC.100.1750 AYPC.100P.1750
Стр. 20: 01.03.10 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ДАННЫЕ ДЛЯ ЗАКАЗА: ШТУЧНЫЕ ИЗДЕЛИЯ НЕ АЛЮМИНИЕВЫЕ Наименование, артикул, эскиз Цвет Код по каталогу Масса, кг Единица измерения Кол-во в упаковке Масса упаковки брутто, кг Примечание Заглушка шт. Лента клейкая двухсторонняя м. Лента клейкая двухсторонняя м. Комплект пластины шт. Вкладыш герметизирующий шт. AYPC.VC65.0922 - 11515600 0.0086 100 0.87 DSAT10 - 10314800 0.237 16.5 3.911 B23F - 11512900 0.036 16.5 0.612 AYPC.GB.0701K - 13410400 0.178 10 1.83 AYPC.GB.0801 - 13409700 0.019 60 1.2 10 20 0.014 0.237
Стр. 21: ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB 01.03.11 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОБЩАЯ ИНФОРМАЦИЯ ДАННЫЕ ДЛЯ ЗАКАЗА: ШТУЧНЫЕ ИЗДЕЛИЯ НЕ АЛЮМИНИЕВЫЕ Наименование, артикул, эскиз Цвет Код по каталогу Масса, кг Единица измерения Кол-во в упаковке Масса упаковки брутто, кг Примечание Прокладка шт. Подкладка опорная шт. Комплект фиксатора шт. AYPC.GB.0802 - 13409800 0.001 10 0.011 AYPC.GB.0901 - 13410500 0.015 20 0.32 AYPC.GB.0902K - 13410600 0.106 24 2.62 AYPC.GB.0802 21.52
Стр. 22: 01.03.12 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ДАННЫЕ ДЛЯ ЗАКАЗА: ШТУЧНЫЕ ИЗДЕЛИЯ НЕ АЛЮМИНИЕВЫЕ Наименование, артикул, эскиз Цвет Код по каталогу Масса, кг Единица измерения Кол-во в упаковке Масса упаковки брутто, кг Примечание Комплект фиксатора шт. Комплект фиксатора шт. AYPC.GB.0903K - 13410700 0.126 24 3.12 AYPC.GB.0904K - 13410800 0.146 24 3.6 17.56 13.52 17.52
Стр. 23: ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB 01.03.13 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОБЩАЯ ИНФОРМАЦИЯ ДАННЫЕ ДЛЯ ЗАКАЗА: МЕТИЗЫ M6-A2DIN562 - 18121000 0.139 100 1 0.19 M12-A2ISO4035 - 18160100 0.77 100 1 0.8 12-A2ISO7089 - 18113200 0.565 100 1 0.582 M6x10-A2DIN7984 - 18121100 0.359 100 1 0.459 M6x10-A2DIN7991 - 18112600 0.27 100 1 0.28 3.9x13-A2ISO14585 - 18100600 0.132 100 1 0.136 3.9x38-A2ISO14585 - 18102400 0.288 100 1 0.297 3.9x13-A2ISO14586 - 18100700 0.095 100 1 0.098 4.8x25-A2ISO14586 - 18926000 0.265 100 1 0.273 M12x1000-A2DIN976-1 - 18160200 0.73 1 1 0.76 5x30-A1ISO8741 - 18160300 0.47 100 1 0.5 Наименование, эскиз Коммерческий артикул Цвет Код по каталогу Масса, кг/100 шт Единица измерения, шт Количество в упаковке Масса упаковки брутто, кг Гайка Гайка Шайба Винт Винт Винт самонарезающий Винт самонарезающий Шпилька Штифт ДАННЫЕ ДЛЯ ЗАКАЗА: МЕТИЗЫ
Стр. 24: 01.03.14 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ДАННЫЕ ДЛЯ ЗАКАЗА: ХИМИЧЕСКАЯ ПРОДУКЦИЯ Наименование, артикул, эскиз Цвет Код Масса, кг Объем, мл Единица измерения Количество в упаковке Масса в упаковке брутто, кг Применение Очиститель поверхности шт. Позволяет очистить поверхность окрашенных профилей от полиуретановых клеев (зоны углового стыка после обжимки и штифтовки), удаляет силикон с уплотнителей, очищает места герметизации Герметик антикоррозионный шт. Защищает стык алюминиевых профилей в торцах от межщелевой коррозии. Является в то же время герметиком, чем предотвращает попадание воды в профиль через неплотный стык Герметизатор для резины шт. Для склейки резиновых уплотнителей, герметизации узлов стыковки профилей между собой, зоны установки капельников, заглушек и т.д. COSMO CL-300.150/1 - 18609300 0.71 1000 1 0.875 COSMO HD-100.411/0,31 - 18609500 0.44 310 1 0.525 COSMO HD-100.412/0,31 - 18609800 0.44 310 1 0.525 Перед началом работы с химической продукцией ознакомьтесь с рекомендациями производителя ДАННЫЕ ДЛЯ ЗАКАЗА: ХИМИЧЕСКАЯ ПРОДУКЦИЯ
Стр. 25: ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB 01.03.15 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОБЩАЯ ИНФОРМАЦИЯ ДАННЫЕ ДЛЯ ЗАКАЗА: ОБОРУДОВАНИЕ AYPC.000.9006 - 18515900 0.088 10 0.99 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB AYPC.000.9010 - 18515200 0.19 5 1.05 ALT_JB ALT_VC65(IN) ALT_VC65(OUT) ALT_GB Наименование, артикул, эскиз Цвет Код по каталогу Масса, кг Единица измерения Количество в упаковке Масса в упаковке брутто, кг Ролик закаточный шт Лопатка монтажная шт ДАННЫЕ ДЛЯ ЗАКАЗА: ОБОРУДОВАНИЕ
Стр. 27: ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1) ОБЩАЯ ИНФОРМАЦИЯ ALUTECH ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB Системы перильных ограждений
Стр. 29: ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB 01.04.01 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОБЩАЯ ИНФОРМАЦИЯ ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1). ХАРАКТЕРИСТИКИ ПРОФИЛЕЙ AYPC.115.0009 1.262 - - 298 4.7 - - - - AYPC.115.0010 0.290 - - 111 1.1 - - - - Масштаб 1:1 Профиль направляющей Центральные моменты инерции, см4 Теоретическая масса 1 п. м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см Масштаб 1:1 U-профиль Центральные моменты инерции, см4 Теоретическая масса 1 п. м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см 24.6 7.1 42 43 27.5 16 10 24 AYPC.115.0014 0.215 - - 82 0.8 - - - - Масштаб 1:1 U-профиль Центральные моменты инерции, см4 Теоретическая масса 1 п. м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см AYPC.111.0605 0.884 - - 79 0.33 - - - - Масштаб 1:1 Профиль крышки Центральные моменты инерции, см4 Теоретическая масса 1 п. м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см 0.088 ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1). ХАРАКТЕРИСТИКИ ПРОФИЛЕЙ
Стр. 30: 01.04.02 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1). ХАРАКТЕРИСТИКИ ПРОФИЛЕЙ AYPC.115.0018 1.260 - - 260 4.7 - - - - Масштаб 1:1 Профиль направляющей Центральные моменты инерции, см4 Теоретическая масса 1 п. м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см 10 18 10 20 28 10 43 42 AYPC.115.0015 0.182 - - 70 0.7 - - - - Масштаб 1:1 U-профиль Центральные моменты инерции, см4 Теоретическая масса 1 п. м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см AYPC.115.0016 0.193 - - 74 0.7 - - - - Масштаб 1:1 U-профиль Центральные моменты инерции, см4 Теоретическая масса 1 п. м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см AYPC.115.0017 0.236 - - 90 0.9 - - - - Масштаб 1:1 U-профиль Центральные моменты инерции, см4 Теоретическая масса 1 п. м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см
Стр. 31: ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB 01.04.03 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОБЩАЯ ИНФОРМАЦИЯ ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1). ХАРАКТЕРИСТИКИ ПРОФИЛЕЙ AYPC.VC65.0705 0.857 - - 305 3.2 - - - - Масштаб 1:1 Профиль вспомогательный Центральные моменты инерции, см4 Теоретическая масса 1 п. м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см 35 65 41 39.5 20.5 105.5 25 35 52.4 18.5 AYPC.VC65.0711 1.42 3.69 66.10 345 5.3 3.31 12.20 0.84 3.55 Масштаб 1:1 Профиль поручня Центральные моменты инерции, см4 Теоретическая масса 1 п. м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см AYPC.VC65.0712 1.331 14.70 13.40 349 4.9 3.72 6.50 0.00 1.73 1.65 Масштаб 1:1 Профиль направляющей Центральные моменты инерции, см4 Теоретическая масса 1 п. м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см 58.5 24.5 X Y X Y
Стр. 32: 01.04.04 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1). ХАРАКТЕРИСТИКИ ПРОФИЛЕЙ 30 17.5 100 20 50 10 20 20 AYPC.VC65.0721 0.474 - - 123 1.8 - - - - Масштаб 1:1 Профиль направляющей Центральные моменты инерции, см4 Теоретическая масса 1 п. м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см AYPC.VC65.0722 1.088 2.40 44.60 263 4.0 2.35 8.54 0.00 0.77 3.33 Масштаб 1:1 Профиль поручня Центральные моменты инерции, см4 Теоретическая масса 1 п. м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см AYPC.VC65.0723 0.304 - - 80 1.1 - - - - Масштаб 1:1 Профиль направляющей Центральные моменты инерции, см4 Теоретическая масса 1 п. м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см X Y 31 25.4 AYPC.VC65.0713 0.401 1.98 1.98 111 1.5 1.28 1.28 0.00 0.60 0.60 Масштаб 1:1 Профиль стойки Центральные моменты инерции, см4 Теоретическая масса 1 п. м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см
Стр. 33: ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB 01.04.05 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОБЩАЯ ИНФОРМАЦИЯ ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1). ХАРАКТЕРИСТИКИ ПРОФИЛЕЙ AYPC.VC65.0724 2.27 - - 474 8.4 - - - - AYPC.VC65.0725 0.697 - - 243 2.6 - - - - Масштаб 1:1 Профиль вспомогательный Центральные моменты инерции, см4 Теоретическая масса 1 п. м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см Масштаб 1:1 Профиль вспомогательный Центральные моменты инерции, см4 Теоретическая масса 1 п. м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см 102.75 127.3 57.5 25.5
Стр. 34: 01.04.06 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1). ХАРАКТЕРИСТИКИ ПРОФИЛЕЙ AYPC.VC65.0726 2.818 - - 465 10.4 - - - - Масштаб 1:1 Профиль вспомогательный Центральные моменты инерции, см4 Теоретическая масса 1 п. м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см 102 113.3
Стр. 35: ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB 01.04.07 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОБЩАЯ ИНФОРМАЦИЯ ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1). ХАРАКТЕРИСТИКИ ПРОФИЛЕЙ AYPC.GB.0001 4.999 208.60 151.70 584 18.5 30.88 37.91 0.00 3.36 2.86 Масштаб 1:1 Профиль направляющей Центральные моменты инерции, см4 Теоретическая масса 1 п. м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см AYPC.GB.0002 0.206 - - 116 0.8 - - - - Масштаб 1:1 Профиль штапика Центральные моменты инерции, см4 Теоретическая масса 1 п. м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см 80 110 67.6 40 8.7 31.5 13.3 X Y
Стр. 37: ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB Описание системы 02.01.01 Таблица остекления 02.01.04 Типовые конструкции 02.01.06 Сечения и узловые решения 02.01.08 Обработка и сборка. Схемы сборки 02.01.11 Обработка и сборка. Монтажные узлы 02.01.15 СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB ALUTECH ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB Системы перильных ограждений
Стр. 39: 02.01.01 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB ОПИСАНИЕ СИСТЕМЫ 1 2 3 4 7 6 5 1 Профиль направляющей 2 U-профиль 3 Экран - триплекс 4 Уплотнитель резиновый EPDM 5 Уплотнитель резиновый EPDM 6 Уголок 7 Заглушка Рис. 1 СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB ОПИСАНИЕ СИСТЕМЫ
Стр. 40: 02.01.02 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОПИСАНИЕ СИСТЕМЫ Наружное стеклянное ограждение (рис. 1) разработано как элемент защиты французских балконов. Разработка позволяет осуществить комплексный подход к проектированию зданий с использованием современных решений. Отличительные особенности конструкции: - ограждение состоит из неподверженных коррозии алюминиевых профилей, нарезанных в размер, и иных комплектующих; - геометрия элементов ограждения, а также наличие декоративных заглушек, способствуют приданию конструкциям законченного внешнего вида. В качестве защитного светопрозрачного ограждения допускается использование безопасного многослойного стекла. Дистанция до ограждения* Класс безопасного стекла до 1,5 м Свыше 1,5 м СМ2 СМ3 В качестве экрана рекомендуется использовать триплекс из закаленных стекол. Торцы многослойного стекла рекомендуется защищать от проникновения атмосферной влаги с использованием герметизирующих составов согласно рекомендаций производителей заполнения. Нижняя кромка Защитный профиль защитного экрана 50 max Рис. 2 Все доступные кромки многослойного стекла должны быть защищены от ударов при помощи примыкающих конструктивных элементов защитного ограждения или балконной двери с расстоянием не более 50 мм (рис.2), либо с использованием специальных защитных профилей. *положение ограждения относительно расстояния, на которое беспрепятственно может перемещаться тело человека в направлении, перпендикулярном…
Стр. 41: 02.01.03 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB ОПИСАНИЕ СИСТЕМЫ Ширина защитного ограждения выбирается из расчета предельного прогиба заполнения от распределенной горизонтальной нагрузки, приложенной к его верхней кромке. Профили, защищающие верхнюю кромку в расчет не принимаются. Прогиб не должен превышать величины L/100, где L — это ширина проема защитного экрана (рис. 3). L Рис. 3 Рекомендуемая ширина проема заполнения указана в таблице Формула многослойного стекла Рекомендуемая максимальная ширина проема L,мм 5-0.76(1.52)-5 1500 6-0.76(1.52)-6 8-0.76(1.52)-8 10-0.76(1.52)-10 2000 2500 3000 При расчете стеклянных ограждений необходимо руководствоваться действующими в стране нормами законодательства.
Стр. 42: 02.01.04 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ТАБЛИЦА ОСТЕКЛЕНИЯ FRK191 10.76-11.52 FRK18 AYPC.115.0015 B23F 12.76-13.52 FRK17 AYPC.115.0016 16.76-17.52 FRK15 AYPC.115.0014 DSAT16 20.76-21.52 FRK127 AYPC.115.0017 AYPC.115.0010 4.5 10.76-21.52 AYPC.115.0906 10.5 AYPC.115.0907 AYPC.115.0009 FRK191 FRK15 FRK17 FRK18 FRK127 7.3 12.7 6.5 11 10.5 11 12.5 11 2 15 Данные, приведенные в таблице, являются справочными, их значения не являются единственно верными и предназначены для предварительных расчетов. При практическом использовании этих данных требуется проводить проверку правильности исходя из действительных параметров: точность изготовления заполнения (допуски); точность изготовления уплотнителей (допуски); условия установки уплотнителей и сборки конструкции; допуск профиля штапика и допуск на сборку комбинированного профиля. Для правильного функционирования конструкции уплотнитель необходимо устанавливать с натягом. Система профилей Внутренний уплотнитель Толщина заполнения, мм Наружный уплотнитель U - профиль Лента клейкая двухсторонняя Уплотнители Внутренний уплотнитель Наружный уплотнитель Артикул DSAT10 B23F ТАБЛИЦА ОСТЕКЛЕНИЯ
Стр. 43: 02.01.05 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB ТАБЛИЦА ОСТЕКЛЕНИЯ FRK191 10.76-11.52 FRK18 AYPC.115.0015 B23F 12.76-13.52 FRK17 AYPC.115.0016 16.76-17.52 FRK15 AYPC.115.0014 DSAT16 20.76-21.52 FRK127 AYPC.115.0017 AYPC.115.0010 4.5 10.76-21.52 4 AYPC.115.0906 AYPC.115.0907 AYPC.115.0018 FRK191 FRK15 FRK17 FRK18 FRK127 7.3 12.7 6.5 11 10.5 11 12.5 11 2 15 Данные, приведенные в таблице, являются справочными, их значения не являются единственно верными и предназначены для предварительных расчетов. При практическом использовании этих данных требуется проводить проверку правильности исходя из действительных параметров: точность изготовления заполнения (допуски); точность изготовления уплотнителей (допуски); условия установки уплотнителей и сборки конструкции; допуск профиля штапика и допуск на сборку комбинированного профиля. Для правильного функционирования конструкции уплотнитель необходимо устанавливать с натягом. Система профилей Внутренний уплотнитель Толщина заполнения, мм Наружный уплотнитель U - профиль Лента клейкая двухсторонняя Уплотнители Внутренний уплотнитель Наружный уплотнитель Артикул DSAT10 B23F
Стр. 44: 02.01.06 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ТИПОВЫЕ КОНСТРУКЦИИ Пример расчета ограждения с накладным монтажом 42 43 42 1 5 *Для U-профиля AYPC.115.0010 При расчете габаритов ограждения, принимать B=L+84 (см 02.01.03). При расчете крепежа, принимать c=(H-120/200)+1. Значение "n", полученное в результате вычислений по формуле, округлять до ближайшего целого числа. U-профиль, клейкую ленту и резиновый уплотнитель выбирать в зависимости от толщины триплекса (см 02.02.01). 14 14 43 H+16 Н H+6 B-28 B B-86 А-А А А 1 AYPC.115.0009 90-90 Н+6 2 AYPC.115.0010 (.0014-.0017) 90-90 B-86 1 45° L Артикул Наименование Эскиз Профиль Профиль направляющей U-профиль 1 AYPC.115.0906 4 AYPC.115.0907 4 AYPC.115.0908 4 Артикул Наименование Эскиз Комплектующие изделия Заглушка Уголок Прокладка 1 FRK15 (14,16,17,18,19,127) Н+6 2 FRK191 (110,192) Н-8 (H-14)* 2 L Артикул Наименование Эскиз Уплотнители Уплотнитель резиновый Уплотнитель резиновый B-28, Н 1 Заполнение 17.52 мм (10.76-21.52) 1 M6x10-A2DIN7984 n=2*c M6-A2DIN562 n=2*c M6x10-A2DIN7991 8 Артикул Наименование Эскиз Метизы Винт (для крепления конструкции) Гайка (для крепления конструкции) Винт (для крепления уголка AYPC.115.0907 и заглушки AYPC.115.0906 к профилю AYPC.115.0009) 1 B23F (DSAT10) B-86 1 L 20 Артикул Наименование Эскиз Сопутствующие материалы Лента клейкая двухсторонняя (см. 02.01.04).
Стр. 45: 02.01.07 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB ТИПОВЫЕ КОНСТРУКЦИИ *Для U-профиля AYPC.115.0010 При расчете габаритов ограждения, принимать B=L+84 (см 02.01.03). U-профиль, клейкую ленту и резиновый уплотнитель выбирать в зависимости от толщины триплекса (см 02.02.02). 43 42 43 42 B-40 B 20 20 А А А-А 1 AYPC.115.0018 90-90 Н+6 2 AYPC.115.0010 (.0014-.0017) 90-90 B-86 1 45° L Артикул Наименование Эскиз Профиль Профиль направляющей U-профиль 1 AYPC.115.0906 4 AYPC.115.0907 4 AYPC.115.0908 4 Артикул Наименование Эскиз Комплектующие изделия Заглушка Уголок Прокладка 1 FRK15 (14,16,17,18,19,127) Н+6 2 FRK191 (110,192) Н-8 (H-14)* 2 L Артикул Наименование Эскиз Уплотнители Уплотнитель резиновый Уплотнитель резиновый B-40, Н 1 Заполнение 17.52 мм (10.76-21.52) 1 M6x10-A2DIN7991 4 Артикул Наименование Эскиз Метизы Крепеж (см 02.05.06) Винт (для крепления уголка AYPC.115.0907 и заглушки AYPC.115.0906 к профилю AYPC.115.0018) 1 B23F (DSAT10) B-86 1 L 20 Артикул Наименование Эскиз Сопутствующие материалы Лента клейкая двухсторонняя Пример расчета ограждения с монтажом в проем 1 5 H+16 Н H+6 B-86 (см. 02.01.05).
Стр. 46: 02.01.08 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ Сечения и узловые решения Установка ограждения на оконно-дверную систему ALT_W72 AYPC.115.0009 FRK191 FRK15 42 17.52 16.5 43 17.52 43 M6x10DIN7984 M6DIN562 Масштаб 1:2 M6x10DIN7984 M6DIN562 AYPC.115.0906 AYPC.115.0907 M6x10-A2DIN7991 AYPC.115.0906 AYPC.115.0907 M6x10-A2DIN7991 FRK191 FRK15 AYPC.115.0009 1-1 2-2 1 1 1 1 2 2 2 2 42 16.5 35 СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ
Стр. 47: 02.01.09 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ 42 17.52 16.5 43 AYPC.115.0906 AYPC.115.0907 FRK191 M6x10-A2DIN7991 42 17.52 16.5 43 M6x10DIN7984 M6DIN562 M6x10DIN7984 M6DIN562 FRK15 AYPC.115.0009 AYPC.115.0906 AYPC.115.0907 M6x10-A2DIN7991 FRK15 AYPC.115.0009 FRK191 Масштаб 1:2 3-3 4-4 Установка ограждения на оконно-дверную систему ALT_W62 3 3 4 4 4 4
Стр. 48: 02.01.10 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ 42 17.52 43 AYPC.115.0906 AYPC.115.0907 M6x10-A2DIN7991 M6x10DIN7984 M6DIN562 FRK191 AYPC.115.0009 FRK15 Масштаб 1:2 5-5 5 5 5 5 16.5 35
Стр. 49: 02.01.11 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB 15 20 15 20 90° 43 42 Ø12.5 Ø6.5 4 отв. 1 AYPC.115.0018 Установка заглушки AYPC.115.0906 и уголка AYPC.115.0907 снизу Обработка профилей направляющих AYPC.115.0009 и AYPC.115.0018 AYPC.115.0906 AYPC.115.0907 Схема подсборки заглушки AYPC.115.0906 с уголком AYPC.115.0907 1 2 4 3 2 1 AYPC.115.0906 AYPC.115.0907 AYPC.115.0907 M6x10-A2DIN7991 AYPC.115.0906 F AYPC.115.0009 15 20 90° 43 42 Ø12.5 Ø6.5 2 отв. AYPC.115.0009 AYPC.115.0018 ОБРАБОТКА И СБОРКА. СХЕМЫ СБОРКИ ОБРАБОТКА И СБОРКА. СХЕМЫ СБОРКИ
Стр. 50: 02.01.12 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 AYPC.115.0906 AYPC.115.0907 Установка прокладки AYPC.115.0908 снизу AYPC.115.0908 4 Установка наружного уплотнителя FRK15 AYPC.115.0908 FRK17 FRK18 FRK127 AYPC.115.0906 AYPC.115.0907 FRK15 FRK17 FRK18 FRK127 AYPC.115.0009 AYPC.115.0009 AYPC.115.0906 AYPC.115.0907 AYPC.115.0906 AYPC.115.0907 15 42 43 16.5 Ø.6 23 шаг 200 M6x10-A2DIN7984 M6-A2DIN562 F F F M6x10-A2 DIN7991 AYPC.115.0018 AYPC.115.0009 AYPC.115.0018 AYPC.115.0009 AYPC.115.0018 AYPC.115.0009 3 AYPC.115.0009 Операция аналогична как для профиля AYPC.115.0009, так и для профиля AYPC.115.0018 Операция аналогична как для профиля AYPC.115.0009, так и для профиля AYPC.115.0018 2В Обработка и установка профилей направляющих AYPC.115.0009 и AYPC.115.0018 2А 2 Накладной монтаж Установка в проем 43 42 AYPC.115.0018 ØD Количество отверстий и расстояние между ними (см.02.04.02). Размер отверстия (ØD, ØD1) определяется в зависимости от типа крепежа (см.02.04.02). AYPC.115.0018 AYPC.115.0018 Крепеж ØD1 (см. 02.01.16). (см. 02.01.16). ОБРАБОТКА И СБОРКА. СХЕМЫ СБОРКИ
Стр. 51: 02.01.13 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB 6 7 AYPC.115.0908 Триплекс FRK15 FRK17 FRK18 FRK127 Установка прокладки AYPC.115.0908 сверху Триплекс FRK15 FRK17 FRK18 FRK127 FRK191 Установка уплотнителя со стороны помещения FRK191 5 Установка триплекса FRK15 FRK17 FRK18 FRK127 FRK15 FRK17 FRK18 FRK127 AYPC.115.0906 AYPC.115.0907 AYPC.115.0906 AYPC.115.0907 AYPC.115.0906 AYPC.115.0907 Триплекс F M6x10-A2DIN7991 F AYPC.115.0018 AYPC.115.0009 AYPC.115.0018 AYPC.115.0009 AYPC.115.0018 AYPC.115.0009 AYPC.115.0018 AYPC.115.0009 Операция аналогична как для профиля AYPC.115.0009, так и для профиля AYPC.115.0018 Операция аналогична как для профиля AYPC.115.0009, так и для профиля AYPC.115.0018 Операция аналогична как для профиля AYPC.115.0009, так и для профиля AYPC.115.0018 ОБРАБОТКА И СБОРКА. СХЕМЫ СБОРКИ
Стр. 52: 02.01.14 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 AYPC.115.0907 AYPC.115.0906 Установка заглушки AYPC.115.0906 и уголка AYPC.115.0907 сверху 8 9 AYPC.115.0908 AYPC.115.0907 Приклейка торцевого профиля на двухстороннюю ленту 10 Приклейка двухсторонней ленты DSAT10/DSAT16 к торцевому профилю 1 Обезжирить поверхность торцевого профиля. 2 Отклеить защитную пленку с двухсторонней ленты. 3 Приклеить ленту на торцевой профиль. 4 Обрезать ленту заподлицо с торцами профиля. F 1 Обезжирить поверхность триплекса. 2 Отклеить защитную пленку с двухсторонней ленты. 3 Приклеить торцевой профиль на триплекс. * Допускается подрезка уплотнителя под высоту U-профиля. B23F AYPC.115.0010 AYPC.115.0014 AYPC.115.0015 AYPC.115.0016 AYPC.115.0017 AYPC.115.0906 AYPC.115.0907 AYPC.115.0906 AYPC.115.0907 Триплекс DSAT10 AYPC.115.0010 AYPC.115.0014 AYPC.115.0015 AYPC.115.0016 AYPC.115.0017 B23F DSAT10 DSAT16 DSAT10 M6x10-A2 DIN7991 M6x10-A2 DIN7991 AYPC.115.0018 AYPC.115.0009 AYPC.115.0018 AYPC.115.0009 AYPC.115.0018 AYPC.115.0009 43 42 43 16 20 42 Операция аналогична как для профиля AYPC.115.0009, так и для профиля AYPC.115.0018 Операция аналогична как для профиля AYPC.115.0009, так и для профиля AYPC.115.0018 При установке заглушки совместно с уголком, в профиль направляющей AYPC.115.0018, винты M6x10-ADIN7991 не использовать. B23F/DSAT10 к торцевому профилю B23F B23F B23F DSAT10 DSAT10 DSAT10 ОБРАБОТКА И СБОРКА. СХЕМЫ СБОРКИ
Стр. 53: 02.01.15 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB H L Накладной монтаж, тип крепления "Винт - гайка" Накладной монтаж, тип крепления "Гайка - винт" A Б-Б A(1:1) 200 200 Б Б Обработка рамы для крепления на винт 120 M6x10DIN7984 M6DIN562 M6x10-A2DIN7991 14 14 14 14 M6x10DIN7984 M6DIN562 42 42 42 42 L L Высота установки верхней горизонтали ограждения от поверхности "чистого" пола - не менее 1200 мм. Рекомендуемая максимальная ширина проема заполнения (L) указана в таблице (см 02.01.03). Накладной монтаж W62HS С,мм 35 W72 16.5 W72HS 35 W62 16.5 Масштаб 1:1 AYPC.115.0009 FRK191 FRK15 AYPC.115.0906 AYPC.115.0907 FRK191 FRK15 AYPC.115.0009 FRK15 FRK15 FRK191 FRK191 M6x10-A2DIN7991 M6x10-A2DIN7991 M6x10-A2DIN7991 AYPC.115.0906 AYPC.115.0907 AYPC.115.0906 AYPC.115.0907 AYPC.115.0906 AYPC.115.0907 Ø6.6 C ОБРАБОТКА И СБОРКА. МОНТАЖНЫЕ УЗЛЫ ОБРАБОТКА И СБОРКА. МОНТАЖНЫЕ УЗЛЫ
Стр. 54: 02.01.16 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 20 42 L 20 42 Монтаж ограждения в проем 20 42 L 20 42 H 60 A B C D Высота (H) 500 мм 700 мм 900 мм 1000 мм 1100 мм 1200 мм A С B D 225 мм 325 мм 425 мм 525 мм - 400 мм 600 мм 900 мм 300 мм 500 мм 700 мм 700 мм 1000 мм 400 мм 600 мм 800 мм 800 мм 1100 мм 200 мм - 900 мм 900 мм 1000 мм 800 мм Высота установки верхней горизонтали ограждения от поверхности "чистого" пола - не менее 1200 мм. Рекомендуемая максимальная ширина проема заполнения (L) указана в таблице (см 02.01.03). Количество отверстий и метизов определяется по схеме обработки профиля направляющей AYPC.115.0018 указанной выше. 20 42 L 20 42 Масштаб 1:1 Тип крепежа подобрать в зависимости от материала проема (бетон, плотный или пустотелый строительный материал) AYPC.115.0906 AYPC.115.0907 AYPC.115.0906 AYPC.115.0907 AYPC.115.0906 AYPC.115.0907 AYPC.115.0906 AYPC.115.0907 AYPC.115.0906 AYPC.115.0907 AYPC.115.0906 AYPC.115.0907 FRK15 FRK191 FRK15 FRK191 FRK15 FRK191 FRK191 FRK15 FRK191 FRK15 FRK191 FRK15 AYPC.115.0018 AYPC.115.0018 AYPC.115.0018 AYPC.115.0018 AYPC.115.0018 AYPC.115.0018 8 8 10 10 10 10 Количество отверстий/метизов, шт (см. 02.01.03). ОБРАБОТКА И СБОРКА. МОНТАЖНЫЕ УЗЛЫ
Стр. 55: ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT Описание системы 03.01.01 Типовые конструкции 03.01.03 Сечения и узловые решения 03.01.06 Обработка и сборка 03.01.09 АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT ALUTECH ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB Системы перильных ограждений
Стр. 57: 03.01.01 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT ОПИСАНИЕ СИСТЕМЫ АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT Наружное перильное ограждение разработано как элемент защиты для «французских» балконов. Совместно с прочими системами ALUTECH, разработка позволяет осуществить комплексный подход к проектированию зданий с использованием современных алюминиевых элементов фасада. Ограждение соответствует требованиям раздела 6.4 « Горизонтальные нагрузки на парапеты и перего- родки, выполняющие функции ограждений» ТКП ЕN 1991-1-1-2016. Подробная деталировка ограждения представлена на рис.1 (элементы крепления к стене показаны условно). Рис.1. 1 - AYPC.VC65.0722 2 - AYPC.VC65.0966 3 - AYPC.111.0605 4 - AYPC.VC65.0965 5 - AYPC.VC65.0723 6 - AYPC.VC65.0964 7 - AYPC.VC65.0721 8 - AYPC.VC65.0921 9 - AYPC.VC65.0922 10 - 3.9x13-A2ISO14585 11 - 3.9x13-A2ISO14586 1 2 2 3 3 3 3 4 4 4 5 5 5 6 6 6 3 3 7 8 8 9 9 10 10 11 11 11 11 11 11 11 11 11 11 11 11 ОПИСАНИЕ СИСТЕМЫ
Стр. 58: 03.01.02 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОПИСАНИЕ СИСТЕМЫ Конструкция представляет собой ограждение из алюминиевого профиля. При выборе шага между вертикальными элементами рекомендуется руководствоваться требованиями ГОСТ 25772-83. Отличительные особенности конструкции: - ограждение состоит из неподверженных коррозии алюминиевых профилей, нарезанных в размер, и равноценных комплектующих; - геометрия нижних несущих кронштейнов AYPC.VC65.0964 выполнена с возможностью крепления про- филя нижней направляющей AYPC.VC65.0721 к вертикальной стене фасада здания, что значительно сни- жает металлоемкость изделия; - профиль поручня AYPC.VC65.0722 является силовым элементом, воспринимающим горизонтальную нагрузку, геометрия и моменты инерции профиля приведены в соответствие регламентируемому ТКП зна- чению этой нагрузки, с учетом стандартных габаритов ограждений; - вертикальные стойки имеют надежное крепление, обеспечивающее возможность их замены в случае повреждения; - кронштейн AYPC.VC65.0966 для крепления поручня к стене мобилен, может быть расположен в любом месте профиля поручня и в любом количестве, в соответствии с особенностями проекта; - предусмотрена возможность обработки профилей для удаления конденсата и влаги из замкнутых полостей изделия; - геометрия элементов ограждения, а также наличие декоративных заглушек, способствуют приданию изделию законченного эстетичного внешнего вида; - возможные варианты оформления ограждения,…
Стр. 59: 03.01.03 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT 15 65 AYPC.VC65.0723 = H-100 H 30 18 83 21 80 5 5 AYPC.VC65.0722 = L 30 30 AYPC.111.0605 AYPC.111.0605 AYPC.VC65.0721 = 110*(n-1)+20 90 110 10 10 110*(n-1) 1 2 n Требованиями ГОСТ 25772-83 установлен шаг между вертикальными элементами перильного ограждения 110 мм. Рекомендации распространяются на стальные перильные ограждения, однако ввиду отсутствия нормативной базы, могут быть применены для алюминиевого перильного ограждения. 20 20 Пример расчета типовой конструкции 1 AYPC.VC65.0721 90-90 110*(n-1)+20 1 AYPC.VC65.0722 90-90 110*(n-1)+20+2*(L+35) 1 AYPC.VC65.0723 90-90 H-100 n AYPC.111.0605 90-90 90 2*(n-1) AYPC.111.0605 90-90 (L-110*(n-1)+20)/2 2 45° L Артикул Наименование Эскиз Профиль Профиль направляющей Профиль поручня Профиль стойки Профиль крышки Профиль крышки 1 AYPC.VC65.0921 2 AYPC.VC65.0922 2 AYPC.VC65.0964 n AYPC.VC65.0965 n AYPC.VC65.0966 2 Артикул Наименование Эскиз Комплектующие изделия Заглушка Заглушка Кронштейн Кронштейн Кронштейн 1 3.9х13-A2ISO14585 n+2 3.9х13-A2ISO14586 b=(n*5)+2 Артикул Наименование Эскиз Метизы Винт (AYPC.VC65.0722+AYPC.VC65.0966) Винт (AYPC.VC65.0723+AYPC.VC65.0964, AYPC.VC65.0721+AYPC.VC65.0964, AYPC.VC65.0723+AYPC.VC65.0965) ТИПОВЫЕ…
Стр. 60: 03.01.04 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 15 AYPC.VC65.0723 = H-37.5 H 30 18 83 105 80 1 2 n 20 17.5 Требованиями ГОСТ 25772-83 установлен шаг между вертикальными элементами перильного ограждения 110 мм. Рекомендации распространяются на стальные перильные ограждения, однако ввиду отсутствия нормативной базы, могут быть применены для алюминиевого перильного ограждения. 5 5 AYPC.VC65.0722 = L 30 30 AYPC.111.0605 AYPC.111.0605 90 20 AYPC.VC65.0721 = 110*(n-1)+20 110 10 10 110*(n-1) 1 AYPC.VC65.0721 90-90 110*(n-1)+20 1 AYPC.VC65.0722 90-90 110*(n-1)+20+2*(L+35) 1 AYPC.VC65.0723 90-90 H-37.5 n AYPC.111.0605 90-90 90 2*(n-1) AYPC.111.0605 90-90 (L-110*(n-1)+20)/2 2 45° L Артикул Наименование Эскиз Профиль Профиль направляющей Профиль поручня Профиль стойки Профиль крышки Профиль крышки 1 AYPC.VC65.0921 2 AYPC.VC65.0922 2 AYPC.VC65.0965 2*n AYPC.VC65.0966 2 Артикул Наименование Эскиз Комплектующие изделия Заглушка Заглушка Кронштейн Кронштейн 1 3.9х13-A2ISO14585 n+2 3.9х13-A2ISO14586 b=(n*5)+2 Артикул Наименование Эскиз Метизы Винт (AYPC.VC65.0722+AYPC.VC65.0966) Винт (AYPC.VC65.0723+AYPC.VC65.0964, AYPC.VC65.0721+AYPC.VC65.0964, AYPC.VC65.0723+AYPC.VC65.0965) Пример расчета типовой конструкции ТИПОВЫЕ КОНСТРУКЦИИ
Стр. 61: 03.01.05 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT 1 2 n 3 110 10 110*(n-1) 10 AYPC.VC65.0721 = 110*(n-1)+20 15 30 17.5 AYPC.VC65.0723 = H-35 H 20 Требованиями ГОСТ 25772-83 установлен шаг между вертикальными элементами перильного ограждения 110 мм. Рекомендации распространяются на стальные перильные ограждения, однако ввиду отсутствия нормативной базы, могут быть применены для алюминиевого перильного ограждения. 1 AYPC.VC65.0721 90-90 110*(n-1)+20 2 AYPC.VC65.0723 90-90 H-65 n AYPC.111.0605 90-90 90 2*(n-1) 45° L Артикул Наименование Эскиз Профиль Профиль направляющей Профиль стойки Профиль крышки 1 AYPC.VC65.0921 4 AYPC.VC65.0965 2*n Артикул Наименование Эскиз Комплектующие изделия Заглушка Кронштейн 1 3.9х13-A2ISO14585 n 3.9х13-A2ISO14586 10*n Артикул Наименование Эскиз Метизы Винт (AYPC.VC65.0721+AYPC.VC65.0965) Винт (AYPC.VC65.0723+AYPC.VC65.0965) Пример расчета типовой конструкции ТИПОВЫЕ КОНСТРУКЦИИ
Стр. 62: 03.01.06 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ AYPC.VC65.0722 AYPC.VC65.0966 AYPC.VC65.0723 AYPC.VC65.0965 3.9x13-A2ISO14586 3.9x13-A2ISO14586 105 80 33 15.3 15 3.9x13-A2ISO14586 Способ монтажа кронштейна AYPC.VC65.0966 совместно с кронштейном AYPC.VC65.0965 3.9x13-A2ISO14586 20 18 83 113 СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ
Стр. 63: 03.01.07 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ 103 80 15 80 AYPC.VC65.0723 3.9x13-A2ISO14586 3.9x13-A2ISO14586 AYPC.VC65.0964 AYPC.VC65.0721 3.9x13-A2ISO14586 30 Способ монтажа профиля AYPC.VC65.0721 совместно с кронштейном AYPC.VC65.0964
Стр. 64: 03.01.08 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ 3.9x13-A2ISO14586 AYPC.VC65.0965 AYPC.VC65.0721 AYPC.VC65.0723 17.5 30 3.9x13-A2ISO14586 3.9x13-A2ISO14586 15 67.5 Способ монтажа профиля AYPC.VC65.0721 совместно с кронштейном AYPC.VC65.0965
Стр. 65: 03.01.09 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT Обработка и сборка L/2 L Шаг 110 L/2 Шаг 110 19.6 Ø11 10 10 Ø3.4 Профиль крышки AYPC.111.0605 нарезается на равные отрезки, дистанцирующие закладные друг от друга, размером, равным шагу вертикальных стоек за вычетом ширины закладной, т.е. шаг-20 мм, в количестве равном количеству закладных за вычетом 2 шт. Схема обработки профиля направляющей AYPC.VC65.0721 под кронштейн AYPC.VC65.0965 AYPC.111.0605 AYPC.111.0605 AYPC.VC65.0965 AYPC.VC65.0965 AYPC.VC65.0965 AYPC.VC65.0721 AYPC.VC65.0721 AYPC.VC65.0965 AYPC.VC65.0721 3.9x13-A2ISO14585 ОБРАБОТКА И СБОРКА ОБРАБОТКА И СБОРКА
Стр. 66: 03.01.10 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 L/2 L Шаг 110 L/2 Шаг 110 19.6 Ø11 Ø3.4 15 15 Профиль крышки AYPC.111.0605 нарезается на равные отрезки, дистанцирующие закладные друг от друга, размером, равным шагу вертикальных стоек за вычетом ширины закладной, т.е. шаг-20 мм, в количестве равном количеству закладных за вычетом 2 шт. Схема обработки профиля направляющей AYPC.VC65.0721 под кронштейн AYPC.VC65.0964 AYPC.VC65.0964 3.9x13-A2ISO14586 AYPC.VC65.0964 AYPC.VC65.0964 3.9x13-A2ISO14586 3.9x13-A2ISO14586 AYPC.VC65.0721 AYPC.111.0605 AYPC.111.0605 3.9x13-A2ISO14586 AYPC.VC65.0721 AYPC.VC65.0964 ОБРАБОТКА И СБОРКА
Стр. 67: 03.01.11 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT 15 15 L Ø3.4 Профиль крышки AYPC.111.0605 нарезается на равные отрезки, дистанцирующие закладные друг от друга, размером, равным шагу вертикальных стоек за вычетом ширины закладной, т.е. шаг-20 мм, в количестве равном количеству закладных за вычетом 2 шт. Схема обработки профиля поручня AYPC.VC65.0722 под кронштейны AYPC.VC65.0965 и AYPC.VC65.0966 3.9x13-A2ISO14586 3.9x13-A2ISO14586 3.9x13-A2ISO14585 3.9x13-A2ISO14585 AYPC.VC65.0966 3.9x13-A2ISO14585 AYPC.VC65.0966 AYPC.VC65.0965 AYPC.VC65.0965 AYPC.VC65.0965 AYPC.111.0605 AYPC.111.0605 AYPC.111.0605 AYPC.111.0605 AYPC.VC65.0722 AYPC.VC65.0722 AYPC.VC65.0965 ОБРАБОТКА И СБОРКА
Стр. 68: 03.01.12 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 L 40 20 20 40 Ø3 Ø3 Схема обработки профиля стойки AYPC.VC65.0723 3.9x13-A2ISO14586 3.9x13-A2ISO14586 3.9x13-A2ISO14586 3.9x13-A2ISO14586 3.9x13-A2ISO14586 3.9x13-A2ISO14586 AYPC.VC65.0965 AYPC.VC65.0965 AYPC.VC65.0965 AYPC.VC65.0723 AYPC.VC65.0723 AYPC.VC65.0723 AYPC.VC65.0965 AYPC.VC65.0965 AYPC.VC65.0965 3.9x13-A2ISO14586 3.9x13-A2ISO14586 3.9x13-A2ISO14586 3.9x13-A2ISO14586 3.9x13-A2ISO14586 3.9x13-A2ISO14586 AYPC.VC65.0965 3.9x13-A2ISO14586 AYPC.VC65.0723 3.9x13-A2ISO14586 ОБРАБОТКА И СБОРКА
Стр. 69: 03.01.13 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT Схема установки заглушек AYPC.VC65.0921 и AYPC.VC65.0922 3.9x13-A2ISO14586 3.9x13-A2ISO14586 3.9x13-A2ISO14586 3.9x13-A2ISO14586 3.9x13-A2ISO14586 AYPC.VC65.0965 AYPC.VC65.0723 AYPC.VC65.0921 AYPC.VC65.0721 AYPC.VC65.0921 AYPC.VC65.0964 AYPC.VC65.0721 AYPC.VC65.0723 AYPC.VC65.0966 AYPC.VC65.0922 AYPC.VC65.0922 AYPC.VC65.0922 AYPC.VC65.0966 AYPC.VC65.0722 AYPC.111.0605 AYPC.111.0605 AYPC.111.0605 AYPC.111.0605 AYPC.VC65.0965 AYPC.VC65.0965 ОБРАБОТКА И СБОРКА
Стр. 71: ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ALUTECH ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB Системы перильных ограждений АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN Описание системы 04.01.01 Типовые конструкции 04.01.08 Сечения и узловые решения 04.01.09 Обработка и сборка 04.01.14
Стр. 73: 04.01.01 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ОПИСАНИЕ СИСТЕМЫ ПЕРИЛЬНОЕ ОГРАЖДЕНИЕ ПОДОКОННОЙ ЗОНЫ ПРИ СПЛОШНОМ ОСТЕКЛЕНИИ БАЛКОНОВ И ЛОДЖИЙ ВИТРАЖНЫМИ СИСТЕМАМИ ALUTECH Рис. 1 Перильное ограждение разработано для совместного применения с витражной системой для сквозного остекления балконов и лоджий, в которой камеры профилей выступают наружу за плоскость элементов заполнения. Ограждение соответствует требованиям раздела 6.4 « Горизонтальные нагрузки на парапеты и пере- городки, выполняющие функции ограждений» ТКП ЕN 1991-1-1-2016. Конструкция представляет собой решетчатое перильное ограждение, не имеющее промежуточных наклонных и горизонтальных элементов. При выборе шага между вертикальными элементами рекоменду- ется руководствоваться требованиями ГОСТ 25772-83. ОПИСАНИЕ СИСТЕМЫ
Стр. 74: 04.01.02 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОПИСАНИЕ СИСТЕМЫ Отличительные особенности конструкции: - перильное ограждение состоит из алюминиевых профилей, нарезанных в размер, и комплектующих; - профиль поручня при совместном применении с витражной системой является также функциональным подоконником шириной 100мм; - перильное ограждение НЕ ИМЕЕТ НЕПОСРЕДСТВЕННОГО КРЕПЛЕНИЯ К ПЛИТЕ ПЕРЕКРЫТИЯ, нижняя фиксация осуществляется на специальном элементе кронштейна для крепления стоек витража к плитам перекрытия (рис. 2); - перильное ограждение выдерживает нагрузки, регламентированные нормативной документацией, не зависимо от витража, за счет КРЕПЛЕНИЯ ПОРУЧНЯ К ВЕРТИКАЛЬНЫМ СТЕНАМ БАЛКОННОГО ПРОЕМА (рис. 2); - наоборот, ввиду высоких инерционных характеристик профиля поручня и его способа крепления, перильное ограждение способно воспринимать часть ветровой нагрузки на элементы витража, тем самым существенно повышая надежность системы балконного остекления. Рис. 2 Предварительная подготовка к установке перильного ограждения и сборка элементов перильного ограждения может осуществляться как в цеховых условиях, так и непосредственно на монтаже и вклю- чает в себя следующие этапы: - кронштейн AYPC.VC65.0750 дополняется опорной пластиной AYPC.VC65.0911, которая крепится с помо- щью винта М10х25 DIN7984 и гайки М10 DIN562 (рис. 3); Рис. 3
Стр. 75: 04.01.03 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ОПИСАНИЕ СИСТЕМЫ - профиль поручня отрезается в необходимый размер; - из профиля закладной нарезаются закладные изделия длиной, равной размеру посадочной камеры профиля вертикальной стойки, после чего полученные изделия дополняются центрирующими пластико- выми оголовками; - из профиля крышки нарезаются дистанционные элементы длиной, регламентирующей расстояние между вертикальными стойками собранного перильного ограждения, а также длиной, компенсирующей расстояние от крайних закладных до торцов поручня; - закладные шлицуются в ответный паз поручня-подоконника, по торцам поручня и между закладными устанавливаются дистанционные элементы (рис. 4); - к торцам поручня-подоконника через паронитовую прокладку крепится вспомогательный элемент (стальная полоса, пластина и т.п.) для последующего крепления к стенам балконного проема (рис. 5); Рис. 4 Рис. 5 - сборка нижней направляющей с закладными и дистанционными элементами осуществляется анало- гично сборке поручня-подоконника (рис. 6); Рис. 6 - профиль вертикальной стойки нарезается на отдельные элементы решетки, длину которых регламен- тирует положение центральной линии ригелей витражной системы, определяемое по факту. Крайние закладные…
Стр. 76: 04.01.04 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОПИСАНИЕ СИСТЕМЫ Монтаж перильного ограждения на кронштейне AYPC.VC65.0750 осуществляется следующим образом (рис. 7): - перед подъемом и установкой блока витража необходимо поднять на плиту перекрытия собранные поручень-подоконник и нижнюю направляющую; - после окончательной фиксации кронштейнов к плите перекрытия опорные пластины AYPC.VC65.0911 выравниваются в одну линию (для чего можно использовать профиль нижней направляющей) и поджима- ются винтами; - дальнейшая установка перильного ограждения производится только после оформления стяжки либо чистового пола; - на полу и опорных пластинах позиционируется нижняя направляющая; - на закладные элементы нижней направляющей устанавливаются вертикальные стойки, размер которых определяется не раньше, чем будет установлена по месту нижняя направляющая; - устанавливается по месту поручень-подоконник, позиционируясь закладными элементами (которые центрируют пластиковые оголовки) во внутренние камеры вертикальных стоек; - поручень прикручивается самонарезающими винтами 3,9х13 А2 DIN7981 к стойкам блока витража и через вспомогательные элементы крепится к вертикальным стенам балконного проема. Рис. 7
Стр. 77: 04.01.05 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ОПИСАНИЕ СИСТЕМЫ Для углового соединения фрагментов поручня-подоконника и нижней направляющей предусмотрены стальные угловые закладные, которые позиционируются во внутренних камерах профилей и фиксируются четырьмя винтами М6х10 А2 DIN7991. Для соединения под углом 90° используется закладная AYPC.VC65.0912, под углом 135° — закладная AYPC.VC65.0913 (рис. 8). Рис. 8 В угловом соединении отрезков профиля поручня необходимо срезать вершину угла в размер, указан- ный в техническом каталоге, после чего через промежуточную заглушку угловой поручень-подоконник может быть состыкован с угловой стойкой. Для стыковки со стойкой AYPC.VC65.0109 с углом поворота 90° используется заглушка AYPC.VC65.0907 (рис. 9), для стыковки со стойкой AYPC.VC65.0112 с углом поворота 135° — заглушка AYPC.VC65.0908 (рис. 10). Рис. 9
Стр. 78: 04.01.06 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОПИСАНИЕ СИСТЕМЫ Рис. 10 Вершину угла в угловом соединении отрезков профиля нижней модифицированной направляющей AYPC. VC65.0712-01, в случае помехи при установке со стороны угловой стойки, необходимо подрезать по месту. Исходя из теоретических расчетов, в случае с поворотной стойкой на 135° угол направляющей и стойка вообще не мешают друг другу, а со стойкой на 90° возможно пересечение в пределах 1-2 мм. Важным моментом является то, что верхний и нижний ригели подоконной зоны, для любого архитектур- ного решения витража с использованием перильного ограждения, выбираются исключительно в варианте исполнения с наружным штапиком. Обусловлено это тем, что в случае повреждения заполнения подокон- ной зоны необходимо предусмотреть возможность его замены снаружи витража, не разбирая перильного ограждения. Рис. 11
Стр. 79: 04.01.07 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ОПИСАНИЕ СИСТЕМЫ Важным элементом поручня-подоконника является канавка в зоне примыкания к блоку витража. Функци- онально канавка предназначена для сбора конденсата со створок и, расположенных в одну с ними линию, глухих заполнений, возникающего изнутри помещения. С целью недопущения протечки в предусмотренный зазор между подоконником и профилями блока витража закатывается уплотнитель (рис. 11). На внутреннем торце ригеля по центру сверлится отверстие под установку резиновой заглушки AYPC.VC65.0814 (рис. 12), заглушка устанавливается до установки профиля поручня. Сквозное внутреннее отверстие в заглушке сообщается с внутренней камерой ригеля, куда и происходит отвод конденсата из канавки поручня-подо- конника. Далее конденсат, аналогично влаге из зоны установки заполнения, выводится через дренажные отверстия в ригеле на улицу. Кроме того, через отверстие в заглушке осуществляется микровентиляция балконного помещения либо лоджии. Рис. 12
Стр. 80: 04.01.08 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ТИПОВЫЕ КОНСТРУКЦИИ Требованиями ГОСТ 25772-83 установлен шаг между вертикальными элементами перильного ограждения 110 мм. Рекомендации распространяются на стальные перильные ограждения, однако ввиду отсутствия нормативной базы, могут быть применены для алюминиевого перильного ограждения. Пример расчета типовой конструкции L H 110 1 2 n 3 25 85 24.5 110*(n-1) 65 20 1 AYPC.VC65.0705 90-90 (25±0.2)* n AYPC.VC65.0711 90-90 L 1 AYPC.VC65.0712 90-90 L 1 AYPC.VC65.0713 90-90 H-85 n AYPC.111.0605 90-90 85 2x(n-1) AYPC.111.0605 90-90 (L-110x(n-1)+25)/2 2 45° L Артикул Наименование Эскиз Профиль Профиль вспомогательный Профиль поручня Профиль направляющей Профиль стойки Профиль крышки Профиль крышки 1 AYPC.VC65.0906 2 Артикул Наименование Эскиз Комплектующие изделия Оголовок центрирующий * Размер зависит от внутреннего размера профиля стойки AYPC.VC65.0713 Возможно дополнительное крепление первых и последних закладных из профиля AYPC.VC65.0705 к профилю направляющей AYPC.VC65.0712 винтами 3.9х16-A2ISO14585. ТИПОВЫЕ КОНСТРУКЦИИ
Стр. 81: 04.01.09 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN 1 1 Крепление в стойки 105 3.9x13-A2ISO14585 AYPC.VC65.0601 FRK12 AYPC.VC65.0202 FRK106 AYPC.VC65.0711 AYPC.VC65.0705 AYPC.VC65.0601 AYPC.VC65.0901 FRK12 FRK106 AYPC.VC65.0605 AYPC.VC65.0906 FRK37 30 Масштаб 1:1 СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ
Стр. 82: 04.01.10 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 1 1 105 3.9x13-A2ISO14585 AYPC.VC65.0601 FRK12 AYPC.VC65.0202 FRK106 FRK106 AYPC.VC65.0711 AYPC.VC65.0705 FRK12 AYPC.VC65.0601 AYPC.VC65.0901 AYPC.VC65.0301 FRK106 AYPC.110.0902 AYPC.VC65.0605 AYPC.VC65.0906 FRK37 6 3 6 12 FRK98 Крепление в стойки СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ
Стр. 83: 04.01.11 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN FRK98 1 1 105 3.9x13-A2ISO14585 AYPC.VC65.0601 FRK12 AYPC.VC65.0202 FRK106 AYPC.VC65.0711 AYPC.VC65.0705 12 AYPC.VC65.0302 FRK109 AYPC.VC65.0704 B23F(G23F) 6 6 AYPC.VC65.0605 AYPC.VC65.0906 FRK37 3 Крепление в стойки СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ
Стр. 84: 04.01.12 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 AYPC.100.0201 8KT/30 AYPC.VC65.0203-04 AYPC.100.0203 FRK06 9FE/04 5 10 15 84 7 6 58 1 1 105 AYPC.VC65.0601 FRK12 FRK106 AYPC.VC65.0711 AYPC.VC65.0705 3 7 AYPC.VC65.0605 AYPC.VC65.0906 FRK37 3.9x13-A2ISO14585 Крепление в стойки СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ
Стр. 85: 04.01.13 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN 1 1 AYPC.VC65.0601 AYPC.VC65.0601 AYPC.VC65.0605 AYPC.VC65.0605 FRK12 FRK106 FRK12 FRK106 AYPC.VC65.0205 AYPC.VC65.0901 AYPC.VC65.0712 AYPC.VC65.0750 AYPC.VC65.0705 AYPC.VC65.0911 СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ
Стр. 86: 04.01.14 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОБРАБОТКА И СБОРКА Рекомендации по сборке элементов перильного ограждения AYPC.VC65.0711 AYPC.VC65.0712 (0712-01) AYPC.VC65.0713 AYPC.VC65.0906 AYPC.VC65.0705 - 25 мм AYPC.111.0605 Сборка элементов перильного ограждения осуществляется в следующем порядке: - отрезаются в нужный размер профиль поручня AYPC.VC65.0711 и профиль направляющей AYPC.VC65.0712 (0712-01), помечается середина; - из профиля AYPC.VC65.0705 нарезаются закладные размером 25±0,2 мм в количестве, равном удвоен- ному количеству вертикальных стоек AYPC.VC65.0713; - профиль крышки AYPC.111.0605 нарезается на равные отрезки, дистанцирующие закладные друг от друга, размером, равным шагу вертикальных стоек за вычетом ширины закладной, т.е. шаг-25 мм, в коли- честве равном количеству закладных за вычетом 2 шт.; ОБРАБОТКА И СБОРКА
Стр. 87: 04.01.15 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ОБРАБОТКА И СБОРКА - закладные заводятся в установочные пазы поручня и направляющей, между ними защелкиваются дистанцирующие крышки, установка элементов осуществляется от центра к краям, при этом необходимо следить за отсутствием зазора между элементами; - крайние закладные фиксируются самонарезающими винтами; - размер по длине для крайних крышек измеряется по факту, так как их задача компенсировать нако- пленную погрешность шага, крышки отрезаются и устанавливаются по месту; - на закладные устанавливаются центрирующие оголовки AYPC.VC65.0906, основными задачами которых являются удобство монтажа и устранение люфтов в соединении закладная - вертикальная стойка за счет наличия позиционирующих выступов; - в собранном виде поручень и направляющая доставляются на объект; - по факту на объекте определяется размер вертикальных стоек AYPC.VC65.0713, исходя из рекомендаций по расположению поручня-подоконника AYPC.VC65.0711 относительно центральной линии ригелей витража, указанных в каталоге, стойки отрезаются в размер. 110 мм Требованиями ГОСТ 25772-83 установлен шаг между вертикальными элементами перильного ограждения 110 мм. Рекомендации распространяются на стальные перильные ограждения,…
Стр. 88: 04.01.16 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОБРАБОТКА И СБОРКА 27 40 85* 27.7* 15 22.5° 108.5* 135° Ø6.5 Обработка профилей перильного ограждения для сборки угловых переходов Угол 135°, профиль AYPC.VC65.0711 AYPC.VC65.0913 AYPC.VC65.0908 Угол 90°, профиль AYPC.VC65.0711 37 40 9 45° 21.2* 138.6* 85* Ø6.5 90° AYPC.VC65.0912 AYPC.VC65.0907 М6х10-A2ISO10642 М6х10-A2ISO10642
Стр. 89: 04.01.17 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ОБРАБОТКА И СБОРКА Обработка профилей для сборки угловых переходов Угол 135°, профиль AYPC.VC65.0712 Угол 90°, профиль AYPC.VC65.0712 37 40 Ø6.5 AYPC.VC65.0912 27 40 Ø6.5 9.75* AYPC.VC65.0913 9.75* М6х10-A2ISO10642 М6х10-A2ISO10642 90° 135°
Стр. 91: ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB Описание системы 05.01.01 Таблица остекления 05.01.03 Типовые конструкции. Схемы типовых конструкций 05.01.04 Типовые конструкции. Расчёт типовых конструкций 05.01.05 Сечения и узловые решения 05.01.08 Обработка и сборка 05.01.11 ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALUTECH ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB Системы перильных ограждений
Стр. 93: 05.01.01 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ОПИСАНИЕ СИСТЕМЫ ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB Цельностеклянное ограждение GB — стиль, безопасность и лёгкость. Цельностеклянные ограждения — идеальное сочетание эстетики и функциональности. Прозрачность, лёгкость и надёжность делают их незаменимыми в современных интерьерах и архитектурных решениях. Цельностеклянное ограждение не просто защищает — оно подчёркивает архитектуру, визуально рас- ширяет пространство и добавляет премиальности вашему объекту. Прекрасное сочетание с другими материалами — металлом, деревом и камнем позволяет интегриро- вать стеклянные ограждения в любой стиль помещения. Легкость ухода за стеклом является дополнительым преимуществом при выборе ограждения как внутри помещений, так и снаружи. ОПИСАНИЕ СИСТЕМЫ
Стр. 94: 05.01.02 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ОПИСАНИЕ СИСТЕМЫ Ограждение представляет собой конструкцию из алюминиевого профиля направляющей, фиксатора и закаленного стекла. 1 - Направляющая 2 - Штапик 3 - Фиксатор 4 - Опорная подкладка 5 - Уплотнитель 6 - Винт M8 7 - Гайка M8 8 - Триплекс 9 - Шпилька M12 10 - Гайка M12 11 - Шайба 12 12 - Прокладка 13 - Химический анкер 14 - Светодиодная подсветка 9 13 12 11 10 14 7 6 2 1 3 5 4 8 Ограждение успешно завершило цикл испытаний на рабочую нагрузку в 150 кг/м, что позволяет заяв- лять о безопасности и надежности конструкции. Предварительно проведены статические прочностные расчеты в программных модулях. Предусмотрена возможность обработки профилей для удаления конденсата и влаги. Дополнительная герметизация осуществляется с помощью вспененных вкладышей и силиконового герметика. Предусмотрена возможность соединения направляющих с помощью штифтов. Также предусмотрен угловой переход: с помощью пластины соединяются направляющие, предвари- тельно нарезанные под 45°. Для оформления торцов направляющей используются декоративные заглушки из алюминиевого про- филя, придающие изделию законченный вид. Отличительные особенности цельностеклянного ограждения GB: - использование надежных и долговечных алюминиевых профилей из сплава 6063 Т6 с анодированием и порошковым покрытием; - наличие регулировки заполнения по вертикали: фиксирующий элемент и профиль направляющей имеют цилиндрическую…
Стр. 95: 05.01.03 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB Система профилей Толщина заполнения, мм Комплект фиксатора U-профиль Лента клейкая двухсторонняя Уплотнители заполнения Наружный/внутренний уплотнитель Толщина заполнения, мм Артикул 20.76-21.52 AYPC.GB.0902K AYPC.115.0017 B23F 16.76-17.52 AYPC.GB.0903K AYPC.115.0014 12.76-13.52 AYPC.GB.0904K AYPC.115.0016 DSAT10 12.76-21.52 AYPC.GB.0002 AYPC.GB.0001 AYPC.115.0017 24 10 28 10 24 20 10 16 20 20.76-21.52 16.76-17.52 12.76-13.52 FRK2152 FRK1752 FRK1352 6.5 11.5 2.5 8.5 11.5 2.5 10.5 2.5 11.5 13.52-21.52 21.52 17.52 13.52 21.52 17.52 13.52 ТАБЛИЦА ОСТЕКЛЕНИЯ ТАБЛИЦА ОСТЕКЛЕНИЯ
Стр. 96: 05.01.04 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ТИПОВЫЕ КОНСТРУКЦИИ. СХЕМЫ ТИПОВЫХ КОНСТРУКЦИЙ Типовые конструкции. Схемы типовых конструкций Ограждение с угловым переходом Ограждение с несколькими заполнениями для внутреннего использования Ограждение с несколькими заполнениями для внешнего использования 10 5 ТИПОВЫЕ КОНСТРУКЦИИ. СХЕМЫ ТИПОВЫХ КОНСТРУКЦИЙ
Стр. 97: 05.01.05 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB 125 250 L Lg 5 H (L-125)/250+1 A-A Пример расчета ограждения с несколькими заполнениями для внутреннего использования A A 1 AYPC.GB.0001 90-90 L 1 AYPC.GB.0002 90-90 L 1 45° L Артикул Наименование Эскиз Профиль Профиль направляющей Профиль штапика 1 AYPC.GB.0501 2 AYPC.GB.0801 n-1 AYPC.GB.0901 2n AYPC.GB.0902K (0903K, 0904K) (L-125)/250+1 5 Артикул Наименование Эскиз Комплектующие изделия Заглушка Вкладыш герметизирующий Подкладка опорная Комплект фиксатора 1 FRK2152 (FRK1752, FRK1352) L 2 L Артикул Наименование Эскиз Уплотнители Уплотнитель резиновый EPDM H-31; (L-5(n-1))/n n Заполнение 21.52 мм (12.76-21.52) 1 M12-A2DIN976-1 (L-100)/200+1 M12-A2ISO4035 (L-100)/200+1 12-A2ISO7089 (L-100)/200+1 AYPC.GB.0802 2((L-100)/200+1) 3.9x13-A2ISO14586 4 Артикул Наименование Эскиз Метизы Шпилька Гайка Шайба Прокладка Винт самонарезающий 1 AYPC.115.0017 (0016, 0014) (L-5(n-1))/n n BF23F (DSAT10) (L-5(n-1))/n n L 20 Артикул Наименование Эскиз Опции U-профиль Лента клейкая двухсторонняя (13.52-21.52) ТИПОВЫЕ КОНСТРУКЦИИ. РАСЧЁТ ТИПОВЫХ КОНСТРУКЦИЙ ТИПОВЫЕ КОНСТРУКЦИИ. РАСЧЕТ ТИПОВЫХ КОНСТРУКЦИЙ
Стр. 98: 05.01.06 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 125 250 L Lg 10 H (L-125)/250+1 A A A-A Пример расчета ограждения с несколькими заполнениями для внешнего использования 1 AYPC.GB.0001 90-90 L 1 AYPC.GB.0002 90-90 L 1 45° L Артикул Наименование Эскиз Профиль Профиль направляющей Профиль штапика 1 AYPC.GB.0501 2 AYPC.GB.0801 2(n-1) AYPC.GB.0901 2n AYPC.GB.0902K (0903K, 0904K) (L-125)/250+1 5 Артикул Наименование Эскиз Комплектующие изделия Заглушка Вкладыш герметизирующий Подкладка опорная Комплект фиксатора H-31; (L-10(n-1))/n n Заполнение 21.52 мм (12.76-21.52) 1 AYPC.115.0017 (0016, 0014) (L-10(n-1))/n n BF23F (DSAT10) (L-10(n-1))/n n L 20 Артикул Наименование Эскиз Опции U-профиль Лента клейкая двухсторонняя 1 FRK2152 (FRK1752, FRK1352) L 2 L Артикул Наименование Эскиз Уплотнители Уплотнитель резиновый EPDM 1 M12-A2DIN976-1 (L-100)/200+1 M12-A2ISO4035 (L-100)/200+1 12-A2ISO7089 (L-100)/200+1 AYPC.GB.0802 2((L-100)/200+1) 3.9x13-A2ISO14586 4 Артикул Наименование Эскиз Метизы Шпилька Гайка Шайба Прокладка Винт самонарезающий (13.52-21.52) ТИПОВЫЕ КОНСТРУКЦИИ. РАСЧЁТ ТИПОВЫХ КОНСТРУКЦИЙ
Стр. 99: 05.01.07 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB Пример расчета ограждения с угловым переходом L1 L2 5 Вид сверху 5 1 AYPC.GB.0001 90-45 L1 1 AYPC.GB.0001 45-90 L2 1 AYPC.GB.0002 90-45 L1-48.5 1 AYPC.GB.0002 45-90 L2-48.5 1 45° L Артикул Наименование Эскиз Профиль Профиль направляющей Профиль направляющей Профиль штапика Профиль штапика 1 AYPC.GB.0501 2 AYPC.GB.0701K 1 AYPC.GB.0801 2(n-1)+5 AYPC.GB.0901 2n AYPC.GB.0902K (0903K, 0904K) (L-125)/250+1 5 Артикул Наименование Эскиз Комплектующие изделия Заглушка Комплект пластины Вкладыш герметизирующий Подкладка опорная Комплект фиксатора 1 FRK2152 (FRK1752, FRK1352) 90-45 L1-18.3 2 FRK2152 (FRK1752, FRK1352) 45-90 L2-18.3 2 FRK2152 (FRK1752, FRK1352) 90-45 L1-42 2 FRK2152 (FRK1752, FRK1352) 45-90 L2-42 2 45° L Артикул Наименование Эскиз Уплотнители Уплотнитель резиновый EPDM Уплотнитель резиновый EPDM Уплотнитель резиновый EPDM Уплотнитель резиновый EPDM H-31; (L-5(n-1)-99)/n n Заполнение 21.52 мм (12.76-21.52) 1 M12-A2DIN976-1 (L-100)/200+1 M12-A2ISO4035 (L-100)/200+1 12-A2ISO7089 (L-100)/200+1 AYPC.GB.0802 2((L-100)/200+1) 3.9x13-A2ISO14586 4 Артикул Наименование Эскиз Метизы Шпилька Гайка Шайба Прокладка Винт самонарезающий 1 AYPC.115.0017 (0016, 0014) (L-5(n-1)-99)/n n BF23F…
Стр. 100: 05.01.08 ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ Сечения и узловые решения М12х140 A2DIN976-1 Химический анкер AYPC.GB.0802 12-A2ISO7089 M12 A2ISO4035 AYPC.GB.0002 AYPC.GB.0101 (AYPC.GB.0001) AYPC.GB.0902K FRK2152 AYPC.GB.0901 Светодиодная подсветка *Размер для справок. Рекомендуемая минимальная длина шпильки - 140 мм. Химический анкер и длина шпильки подбираются в зависимости от марки бетона и проектной документации. 21.52 31* 25 140* M12-A2DIN976-1 СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ
Стр. 101: 05.01.09 ОБЩАЯ ИНФОРМАЦИЯ СТЕКЛЯННОЕ ОГРАЖДЕНИЕ ФРАНЦУЗСКИХ БАЛКОНОВ ALT JB АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 OUT АЛЮМИНИЕВОЕ ОГРАЖДЕНИЕ ALT VC65 IN ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB ALT JB, ALT VC65 OUT, ALT VC65 IN, ALT GB | Системы перильных ограждений | 01.2026 ЦЕЛЬНОСТЕКЛЯННОЕ ОГРАЖДЕНИЕ ALT GB СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ 17.52 М12х140 A2DIN976-1 Химический анкер AYPC.GB.0802 12-A2ISO7089 M12 A2ISO4035 AYPC.GB.0002 AYPC.GB.0101 (AYPC.GB.0001) AYPC.GB.0903K FRK1752 AYPC.GB.0901 Светодиодная подсветка M12-A2DIN976-1
