4. Заполнения полей/вставки. Лючки дымоудаления Roof Window модернизированные пока недоступны для установки. 5. Толщина остекления. Изменить толщину остекления для этой подсистемы можно только через _ Сброс профилей, и надо переназначить все стойки и ригеля: 6. Деление стоек. Надо выбрать комплект для деления, этот комплект один и указать размер для деления: 8. Примыкание к стене. Выбираем вариант _ Со всех сторон разные: Доступны все варианты для выбора, но на стойке необходимо приклеить и отрезать часть уплотнителя FRK117, который пересекается в данном примере с профилем PVC: 9. Стекло. Заполнения надо устанавливать с указанием толщин стёкол в стеклопакете, чтобы программа установила опоры в соответствии с весом заполнения – это _ Объектное остекление, или _Без стекла, со штапиком/уплотнителем, но с указанием толщин стекол:…
Текстовый индекс страниц
Автоматически распознанный текст страниц — благодаря ему каталог находится поиском по содержимому и артикулам. Номера страниц соответствуют просмотрщику выше.
Показать индекс (9 стр. с текстом)
- Стр. 1
- 1. Для new F50 (В) добавлена подсистема с уплотнителем FRK117 для построения наклонных фасадов или фасадов для крыши: в соответствии с таблицей остекления на стр. 08.04 каталога построения возможны для заполнений от 34мм до 62мм (для этого варианта недоступны – стойка F50.0112, ригеля F50.0251, F50.0212, F50.0213, дренаж F50.0928, опоры под заполнения "крест" – F50.0965.F50.0965-17, ригеля 2-го уровня – F50.0232.F50.0236):
- Стр. 2
- 2. Доступны 2 варианта термомостов – тип А и тип В: 3. Для стоек можно устанавливать только невысокие крышки: После установки этих крышек F50.0504, 0506, 0515, 0521 необходимо скорректировать _Соединение профилей, выбрать _ Для всех внешних _ Вертикально и только после этого назначать Т-соединения:
- Стр. 3

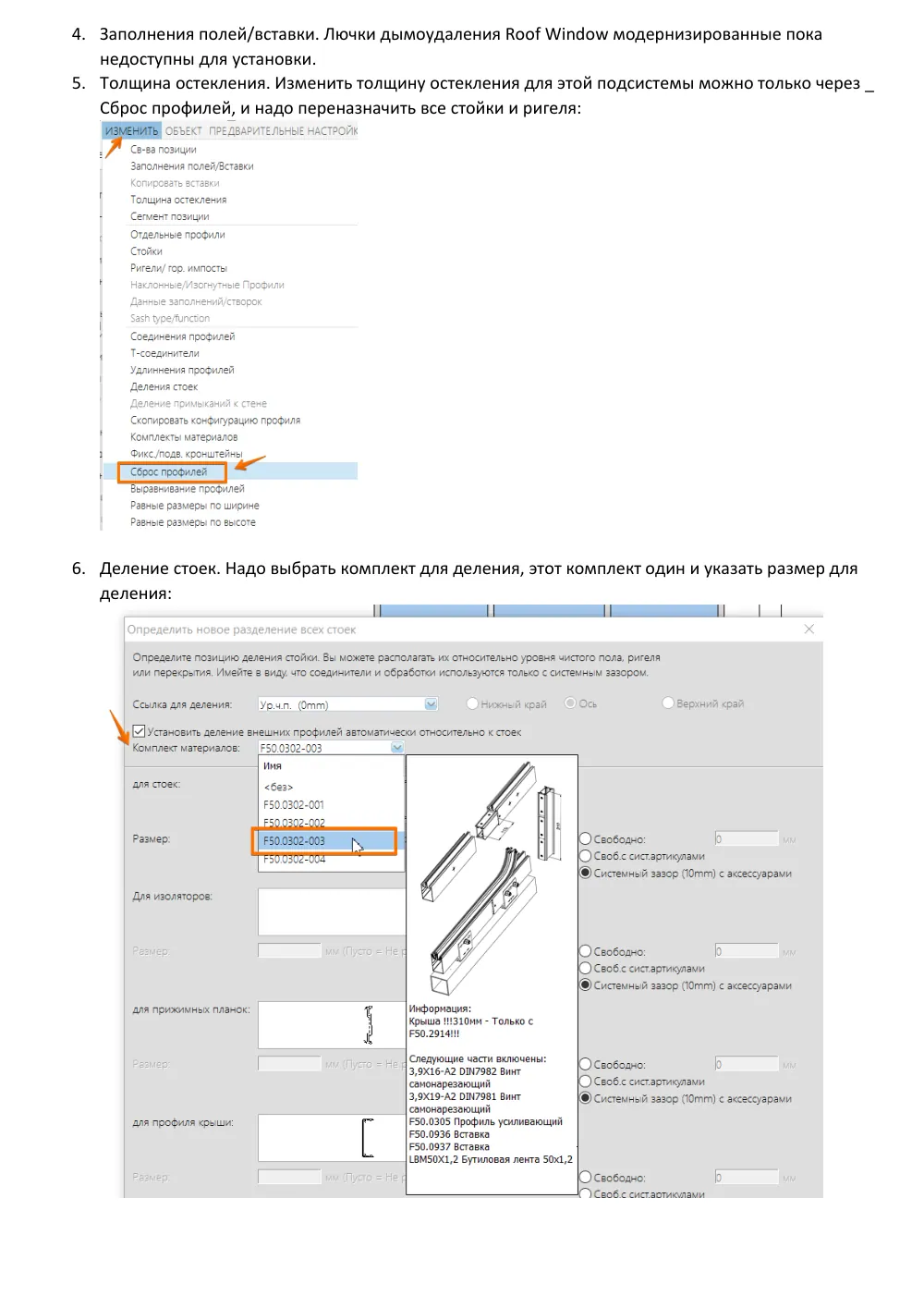

- 4. Заполнения полей/вставки. Лючки дымоудаления Roof Window модернизированные пока недоступны для установки. 5. Толщина остекления. Изменить толщину остекления для этой подсистемы можно только через _ Сброс профилей, и надо переназначить все стойки и ригеля: 6. Деление стоек. Надо выбрать комплект для деления, этот комплект один и указать размер для деления:
- Стр. 4
- 7. Фиксированные/подвижные кронштейны – кронштейн F50.2914:
- Стр. 5
- В комплекте кронштейна F50.2914 нет комплектующих для крепления наклонного фасада на металлокаркас, в каталоге предложено два варианта: В комплект кронштейна входят комплектующие, которые необходимы для крепления кронштейна к стойке.
- Стр. 6

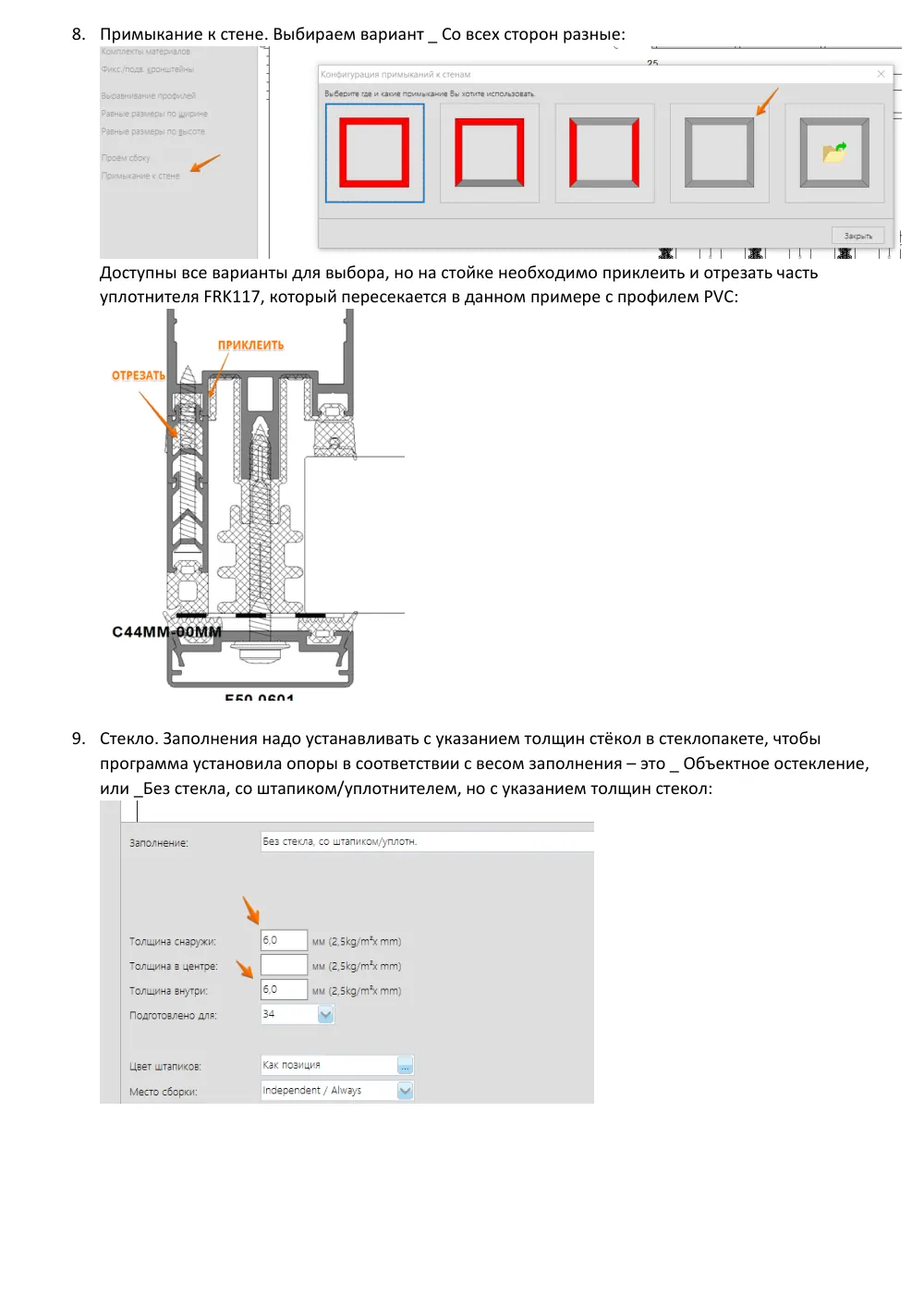

- 8. Примыкание к стене. Выбираем вариант _ Со всех сторон разные: Доступны все варианты для выбора, но на стойке необходимо приклеить и отрезать часть уплотнителя FRK117, который пересекается в данном примере с профилем PVC: 9. Стекло. Заполнения надо устанавливать с указанием толщин стёкол в стеклопакете, чтобы программа установила опоры в соответствии с весом заполнения – это _ Объектное остекление, или _Без стекла, со штапиком/уплотнителем, но с указанием толщин стекол:
- Стр. 7

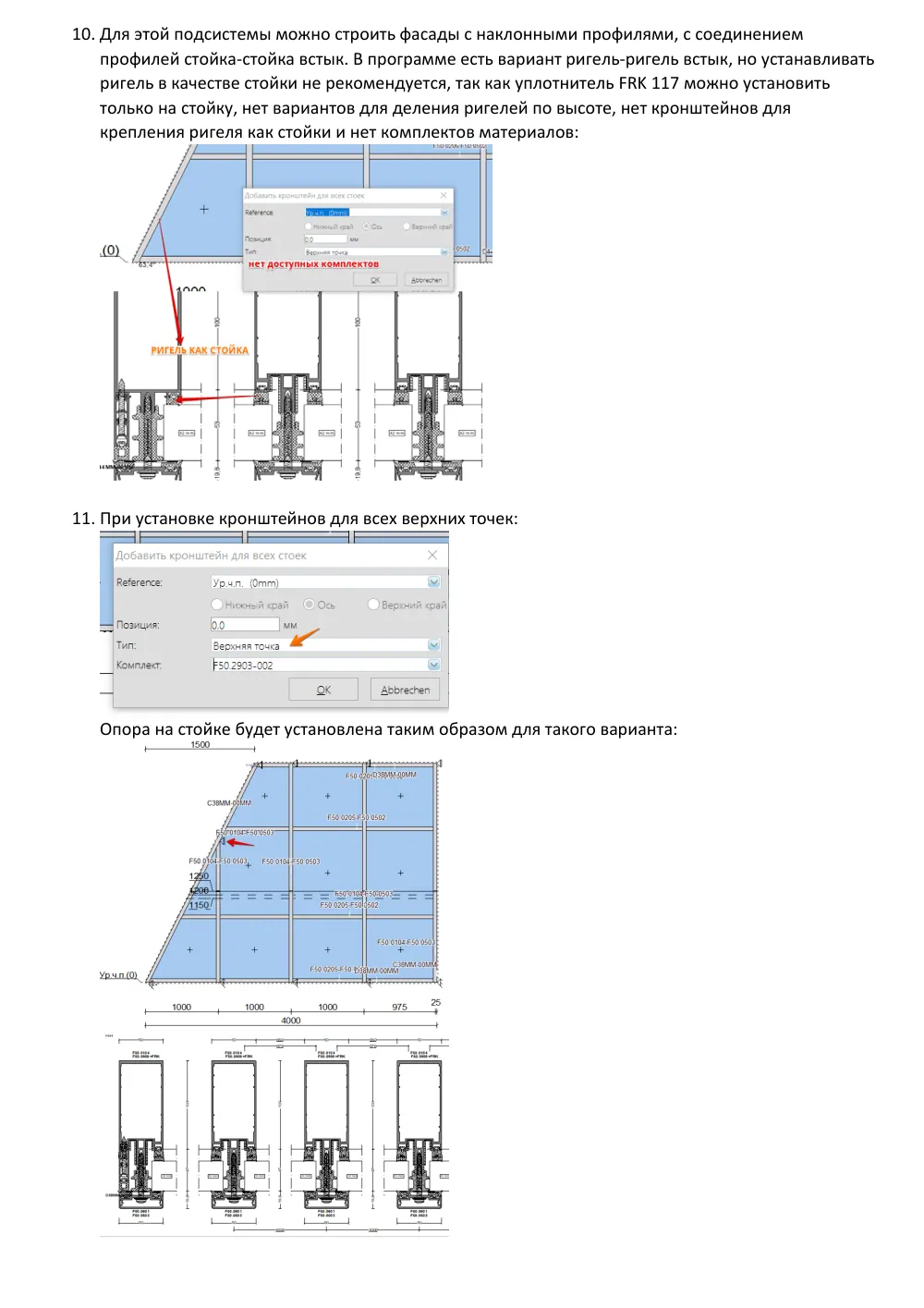

- 10. Для этой подсистемы можно строить фасады с наклонными профилями, с соединением профилей стойка-стойка встык. В программе есть вариант ригель-ригель встык, но устанавливать ригель в качестве стойки не рекомендуется, так как уплотнитель FRK 117 можно установить только на стойку, нет вариантов для деления ригелей по высоте, нет кронштейнов для крепления ригеля как стойки и нет комплектов материалов: 11. При установке кронштейнов для всех верхних точек: Опора на стойке будет установлена таким образом для такого варианта:
- Стр. 8
- Надо удалить этот кронштейн, вызвав меню через правую клавишу мышки: Или устанавливать кронштейны индивидуально. 12. ВНИМАНИЕ!!! В программе не исправлена ошибка – для фигурных заполнений неверно рассчитывается количество опор и рихтовочных подкладок, их должно быть 2шт, сейчас по 1шт или их вообще нет:
- Стр. 9

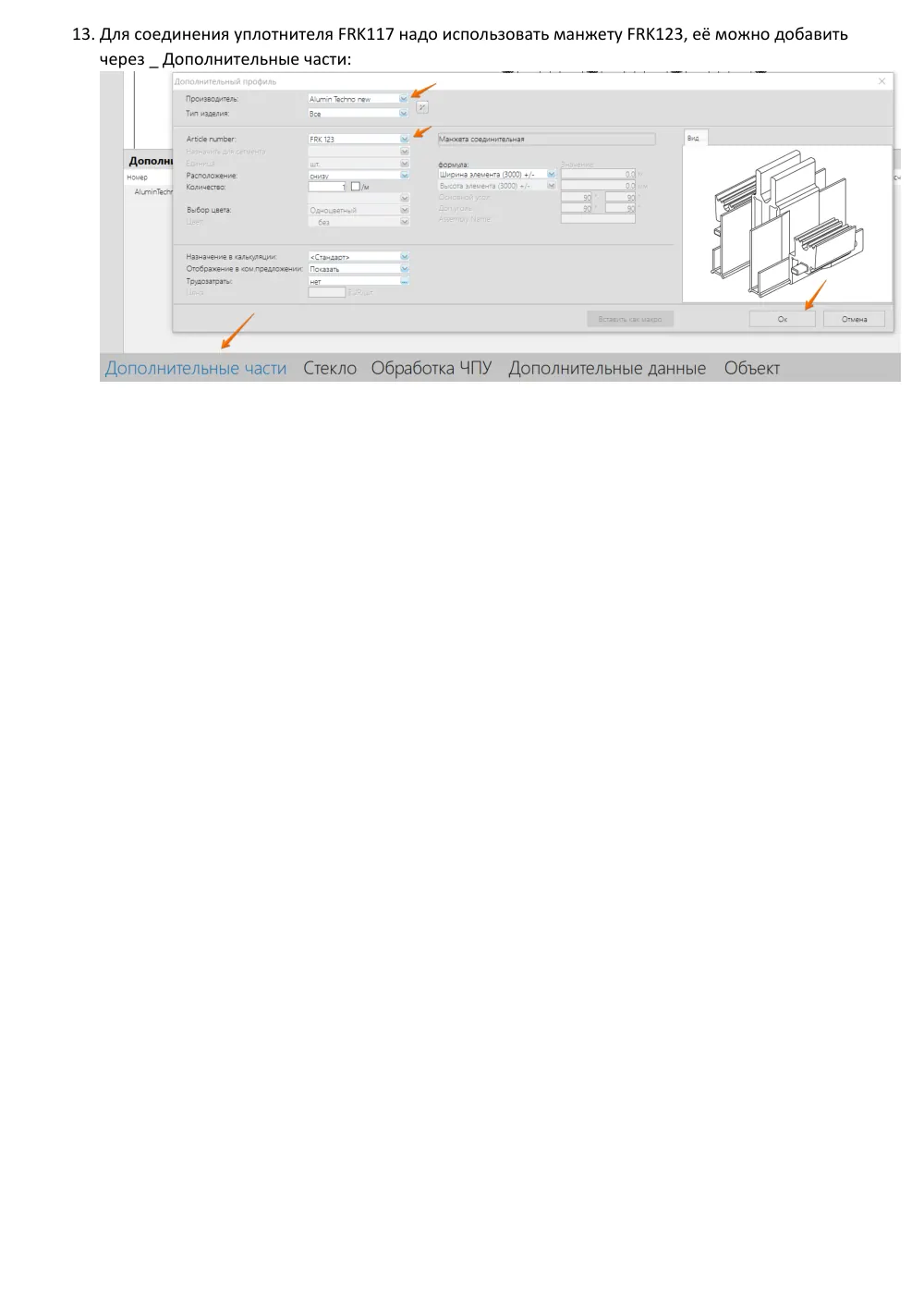

- 13. Для соединения уплотнителя FRK117 надо использовать манжету FRK123, её можно добавить через _ Дополнительные части:
