Построение F50 SG (модернизация 2023)

О документе

«Построение F50 SG (модернизация 2023)» — инструкция по системе Инструкции по работе с ПО (Программное обеспечение). Документ содержит 39 страниц технической информации ALUTECH.

Ниже — фрагмент содержания для ознакомления.

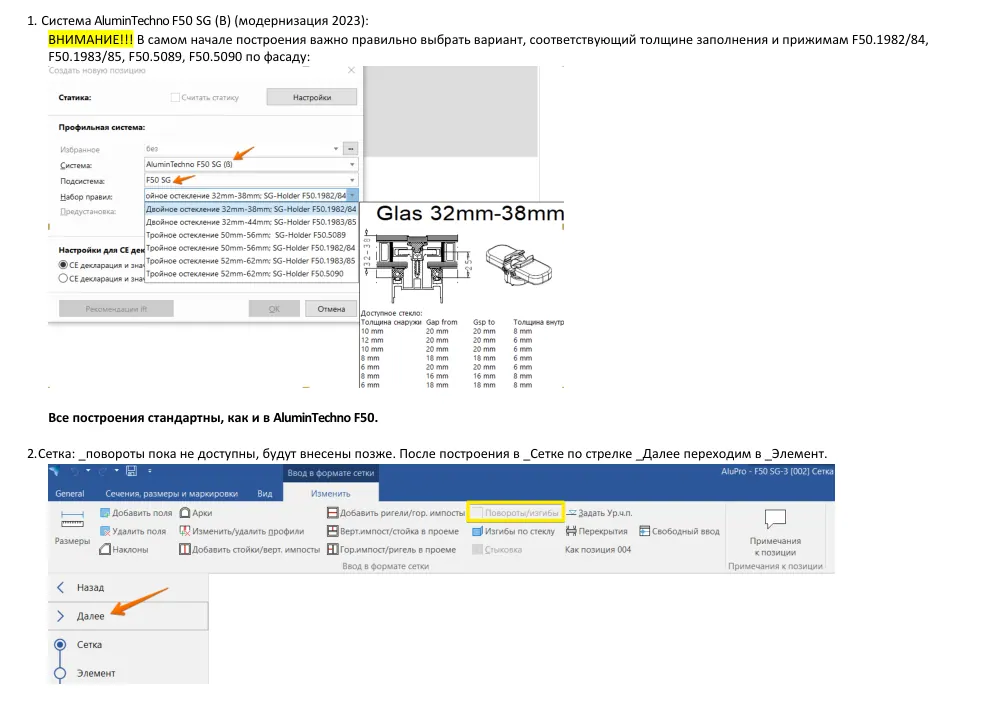

1. Система AluminTechno F50 SG (B) (модернизация 2023): ВНИМАНИЕ!!! В самом начале построения важно правильно выбрать вариант, соответствующий толщине заполнения и прижимам F50.1982/84, F50.1983/85, F50.5089, F50.5090 по фасаду: Все построения стандартны, как и в AluminTechno F50. 2. Сетка: _повороты пока не доступны, будут внесены позже. После построения в _Сетке по стрелке _Далее переходим в _Элемент. ВНИМАНИЕ!!! _Удаление полей: перед тем, как пользоваться этой функцией, в Элементе надо удалить все ранее установленные _Нижние/Верхние опоры, _Кронштейны, _Комплекты материалов, _Комплекты при делении стоек. При удалении полей, эти комплекты автоматически с полями не удаляются, и на эскизе их не видно, так как поля нет, но в спецификации все комплекты будут рассчитаны. Пример витража: Удалили 1 верхнее поле, на эскизе не видно верхних опор и нет на эскизе фиксирующих опор, но в…
