Изменения в построении W72 (модернизация 2020)
Каталог открыт для просмотра онлайн. Скачать можно целиком или постранично — кнопка «PDF» есть на каждой странице и в панели просмотра.
О документе
«Изменения в построении W72 (модернизация 2020)» — инструкция по системе Инструкции по работе с ПО (Программное обеспечение). Документ содержит 7 страниц технической информации ALUTECH. Актуальная редакция — от 22 ноября, 2021; при выходе обновлений производителя документ заменяется свежей версией.
Из описания в документе:
Особенности построения конструкций в программе AluPRO из системы W72 после модернизации. Выбор профилей с теплоизоляционными вставками или без Выбор профилей осуществляется на этапе определения системы в меню Подсистемы: • HI — профили без теплоизоляционных вставок • HI+ — профили с теплоизоляционными вставками. Выбор элементов «Уголок пластиковый W62.0913» или «Комплект заглушек угловых W62.0914» Выбор уголка либо комплекта заглушек происходит в Свойствах конструкции в разделе Соединения: • Стандарт — Уголок пластиковый W62.0913 • Стандарт2 — Комплект заглушек угловых W62.0914 Чтобы выбрать усиленные профили, нужно закончить выбор основных профилей и после того, как всё будет определено, с помощью кнопки Отдельные профили выбрать необходимые элементы, и заменить их на усиленные. Либо, в момент определения рамы, полностью отменить выбор профилей, а затем воспользоваться той же функцией.…
Текстовый индекс страниц
Автоматически распознанный текст страниц — благодаря ему каталог находится поиском по содержимому и артикулам. Номера страниц соответствуют просмотрщику выше.
Показать индекс (7 стр. с текстом)
- Стр. 1
- Особенности построения конструкций в программе AluPRO из системы W72 после модернизации. Выбор профилей с теплоизоляционными вставками или без Выбор профилей осуществляется на этапе определения системы в меню Подсистемы: • HI — профили без теплоизоляционных вставок • HI+ — профили с теплоизоляционными вставками. Выбор элементов «Уголок пластиковый W62.0913» или «Комплект заглушек угловых W62.0914» Выбор уголка либо комплекта заглушек происходит в Свойствах конструкции в разделе Соединения: • Стандарт — Уголок пластиковый W62.0913 • Стандарт2 — Комплект заглушек угловых W62.0914
- Стр. 2
- Соединение нескольких конструкции с помощью дополнительных поворотных профилей Соединение двух рам через дополнительные профили, осуществляется в окне программы Сетка, с помощью функции Стыковка: Примечание: в окне выбора стыковочного профиля присутствуют элементы для двух подсистем (HI и HI+). Построение поворотной конструкции с помощью специального поворотного профиля (W72.0840, W72.0841) Построение поворотной конструкции осуществляется в окне программы Элемент в момент определения вертикального импоста:
- Стр. 3
- Выбор типа фурнитурного паза либо створки террасной двери для оконных створок Во время выбора Заполнения полей / вставок, программа позволяет указать тип фурнитурного паза, а также выбрать установку створки террасной двери: • Балконная дверь — створка для террасной двери • LM-Euro-Groove —европаз для алюминиевой фурнитуры • PVC-Euro-Groove — европаз паз для ПВХ фурнитуры. Выбор вентиляционной створки Во время выбора Заполнения полей / вставок, появилась возможность расчёта вентиляционных створок в конструкции: Примечание: после выбора Вставки вентиляционной створки и определения профиля в Данных заполнений / створок, программа автоматически подгоняет размер рамы до необходимой ширины либо, если конструируется позиция с импостом, то импост также смещается на необходимое расстояние.

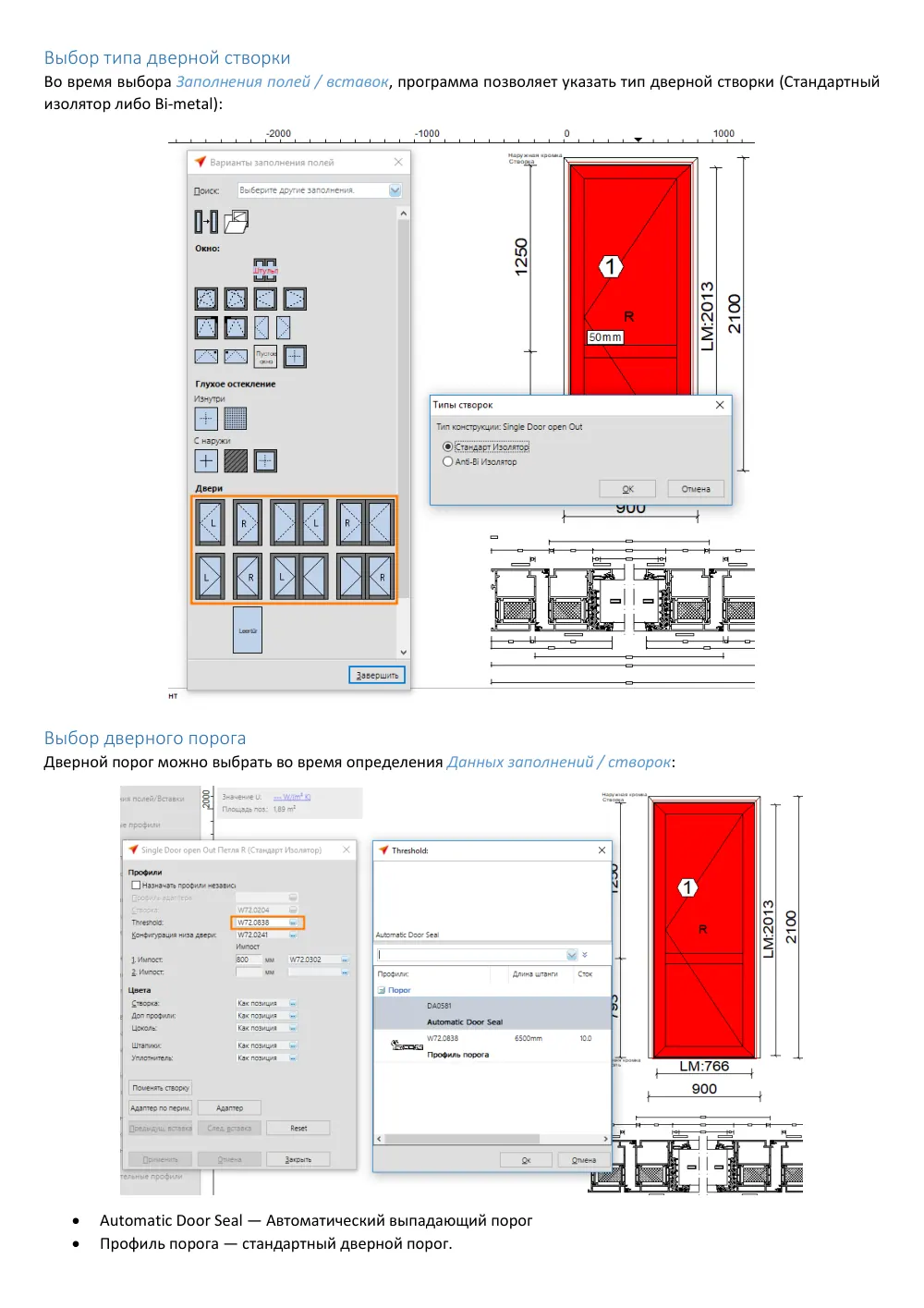

- Стр. 4
- Выбор типа дверной створки Во время выбора Заполнения полей / вставок, программа позволяет указать тип дверной створки (Стандартный изолятор либо Bi-metal): Выбор дверного порога Дверной порог можно выбрать во время определения Данных заполнений / створок: • Automatic Door Seal — Автоматический выпадающий порог • Профиль порога — стандартный дверной порог.
- Стр. 5
- Конфигурация низа двери В Конфигурации низа двери можно выбрать, будет ли нижняя часть створки с профилем отлива либо без, а также указать цвет порога: Установка цоколя в дверную створку Цоколь можно установить во время определения Данных заполнений / створок с помощью функции Адаптер. Для этого необходимо с помощью мыши выделить нижнюю часть створки и выбрать цоколь из списка профилей:
- Стр. 6
- Выбор усиленных вертикальных импостов для построения двери Программа AluPRO автоматически выбирает полный контур рамы и, следовательно, в списке профилей выбрать усиленные импоста невозможно, так как, согласно каталогу, усиленный импост может быть только вертикальным.

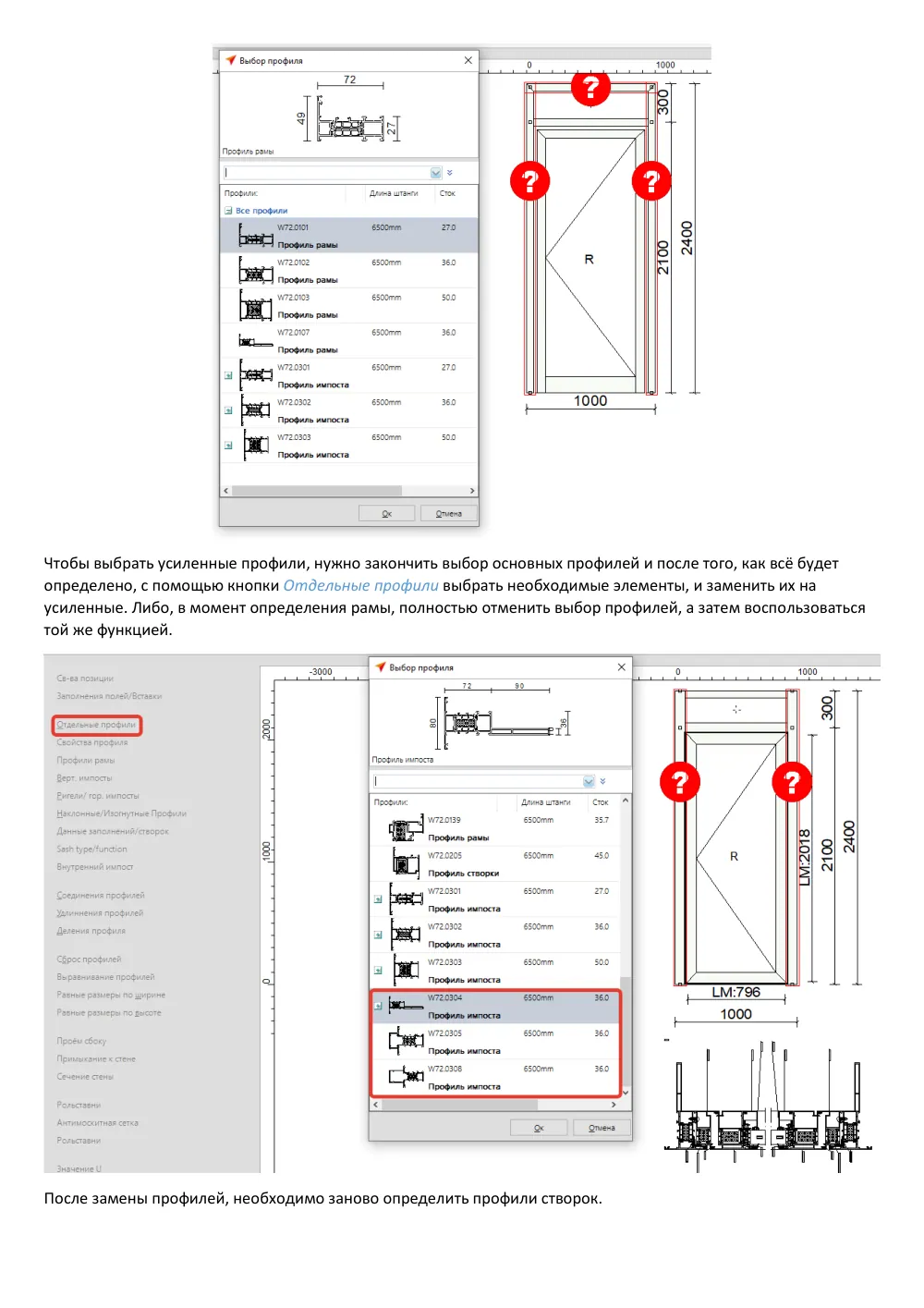

- Стр. 7
- Чтобы выбрать усиленные профили, нужно закончить выбор основных профилей и после того, как всё будет определено, с помощью кнопки Отдельные профили выбрать необходимые элементы, и заменить их на усиленные. Либо, в момент определения рамы, полностью отменить выбор профилей, а затем воспользоваться той же функцией. После замены профилей, необходимо заново определить профили створок.
