Изменения в построении W62 (модернизация 2020)
О документе
«Изменения в построении W62 (модернизация 2020)» — инструкция по системе Инструкции по работе с ПО (Программное обеспечение). Документ содержит 6 страниц технической информации ALUTECH. Актуальная редакция — от 22 ноября, 2021; при выходе обновлений производителя документ заменяется свежей версией.
Из описания в документе:
Чтобы выбрать усиленные профили, нужно закончить выбор основных профилей и после того, как всё будет определено, с помощью кнопки Отдельные профили выбрать необходимые элементы, и заменить их на усиленные. Либо, в момент определения рамы, полностью отменить выбор профилей, а затем воспользоваться той же функцией. После замены профилей, необходимо заново определить профили створок.…
Текстовый индекс страниц
Автоматически распознанный текст страниц — благодаря ему каталог находится поиском по содержимому и артикулам. Номера страниц соответствуют просмотрщику выше.
Показать индекс (6 стр. с текстом)
- Стр. 1
- Особенности построения конструкций в программе AluPRO из системы W62 после модернизации. Выбор элементов «Уголок пластиковый W62.0913» или «Комплект заглушек угловых W62.0914» Выбор уголка либо комплекта заглушек происходит в Свойствах конструкции в разделе Соединения: • Стандарт — Уголок пластиковый W62.0913 • Стандарт2 — Комплект заглушек угловых W62.0914 Соединение нескольких конструкции с помощью дополнительных поворотных профилей Соединение двух рам через дополнительные профили, осуществляется в окне программы Сетка, с помощью функции Стыковка:
- Стр. 2
- Построение поворотной конструкции с помощью специального поворотного профиля (W62.0840, W62.0841) Построение поворотной конструкции осуществляется в окне программы Элемент в момент определения вертикального импоста: Выбор типа фурнитурного паза для оконных створок Во время выбора Заполнения полей / вставок, программа позволяет указать тип фурнитурного паза: • LM-Евро-паз —европаз для алюминиевой фурнитуры • KS-Евро-паз — европаз паз для ПВХ фурнитуры.
- Стр. 3
- Выбор типа дверной створки Во время выбора Заполнения полей / вставок, программа позволяет указать тип дверной створки (Стандартный изолятор либо Bi-metal): Выбор дверного порога Дверной порог можно выбрать во время определения Данных заполнений / створок: • Automatic Door Seal — Автоматический выпадающий порог • Профиль порога — стандартный дверной порог.
- Стр. 4
- Конфигурация низа двери В Конфигурации низа двери можно выбрать, будет ли нижняя часть створки с профилем отлива либо без, а также указать цвет порога: Установка цоколя в дверную створку Цоколь можно установить во время определения Данных заполнений / створок с помощью функции Адаптер. Для этого необходимо с помощью мыши выделить нижнюю часть створки и выбрать цоколь из списка профилей:
- Стр. 5
- Выбор усиленных вертикальных импостов для построения двери Программа AluPRO автоматически выбирает полный контур рамы и, следовательно, в списке профилей выбрать усиленные импоста невозможно, так как, согласно каталогу, усиленный импост может быть только вертикальным.

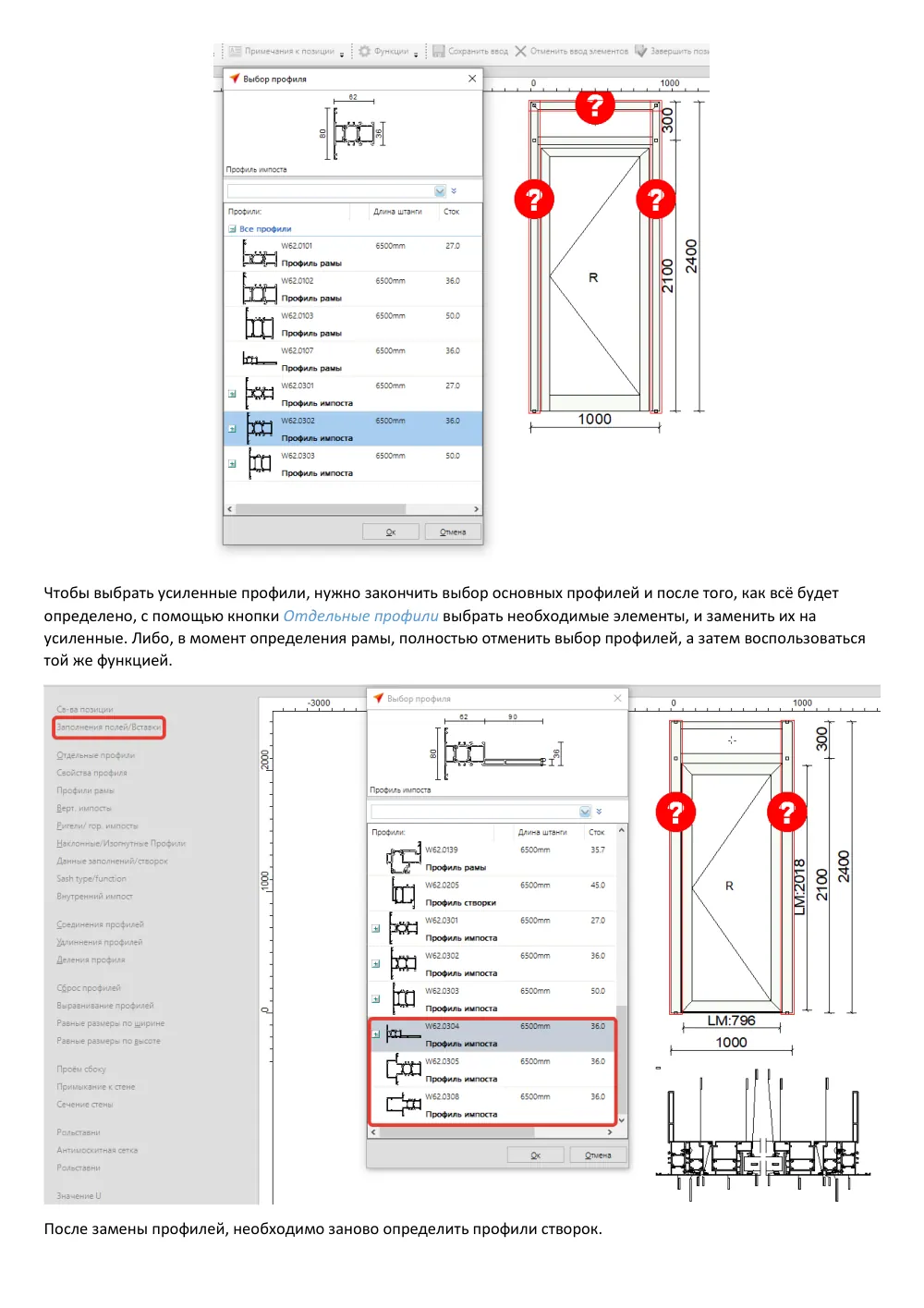

- Стр. 6
- Чтобы выбрать усиленные профили, нужно закончить выбор основных профилей и после того, как всё будет определено, с помощью кнопки Отдельные профили выбрать необходимые элементы, и заменить их на усиленные. Либо, в момент определения рамы, полностью отменить выбор профилей, а затем воспользоваться той же функцией. После замены профилей, необходимо заново определить профили створок.
