Угловая закладная SL160.0959
О документе
«Угловая закладная SL160.0959» — инструкция по системе Инструкция по сборке (Портальные системы). Документ содержит 2 страниц технической информации ALUTECH. Актуальная редакция — от 17 декабря, 2021; при выходе обновлений производителя документ заменяется свежей версией. Систему Инструкция по сборке мы проектируем, изготавливаем и монтируем под объект — подъёмно-сдвижные порталы.
Из описания в документе:
СБОРКА УГЛОВЫХ СОЕДИНЕНИЙ СТВОРОК SL160 С ИСПОЛЬЗОВАНИЕМ УГЛОВЫХ ЗАКЛАДНЫХ SL160.0959 Для повышения надежности и долговечности конструкций SL160 разработана угловая закладная в малую камеру профилей створок SL160.0202/0202N. Обращаем Ваше внимание, приклейка угловых закладных AYPC.SL160.0959 не заменяет, а дополняет перечень этапов сборки угловых соединений, описанный ниже! Напоминаем, для обеспечения высокого качества сборки конструкций (в том числе жесткости угловых соединений) и их привлекательного внешнего вида необходимо строго соблюдать следующие требования технического каталога: 1. вносить не менее 15 мл одно- или двухкомпонентного клея в каждую камеру алюминиевых профилей створок с последующим его распределением по контуру камер на глубину установки угловых закладных AYPC.SL160.0950, AYPC.SL160.0951-01 и AYPC.SL160.0959, 2. каждое угловое соединение створок должно включать в…
Текстовый индекс страниц
Автоматически распознанный текст страниц — благодаря ему каталог находится поиском по содержимому и артикулам. Номера страниц соответствуют просмотрщику выше.
Показать индекс (2 стр. с текстом)
- Стр. 1

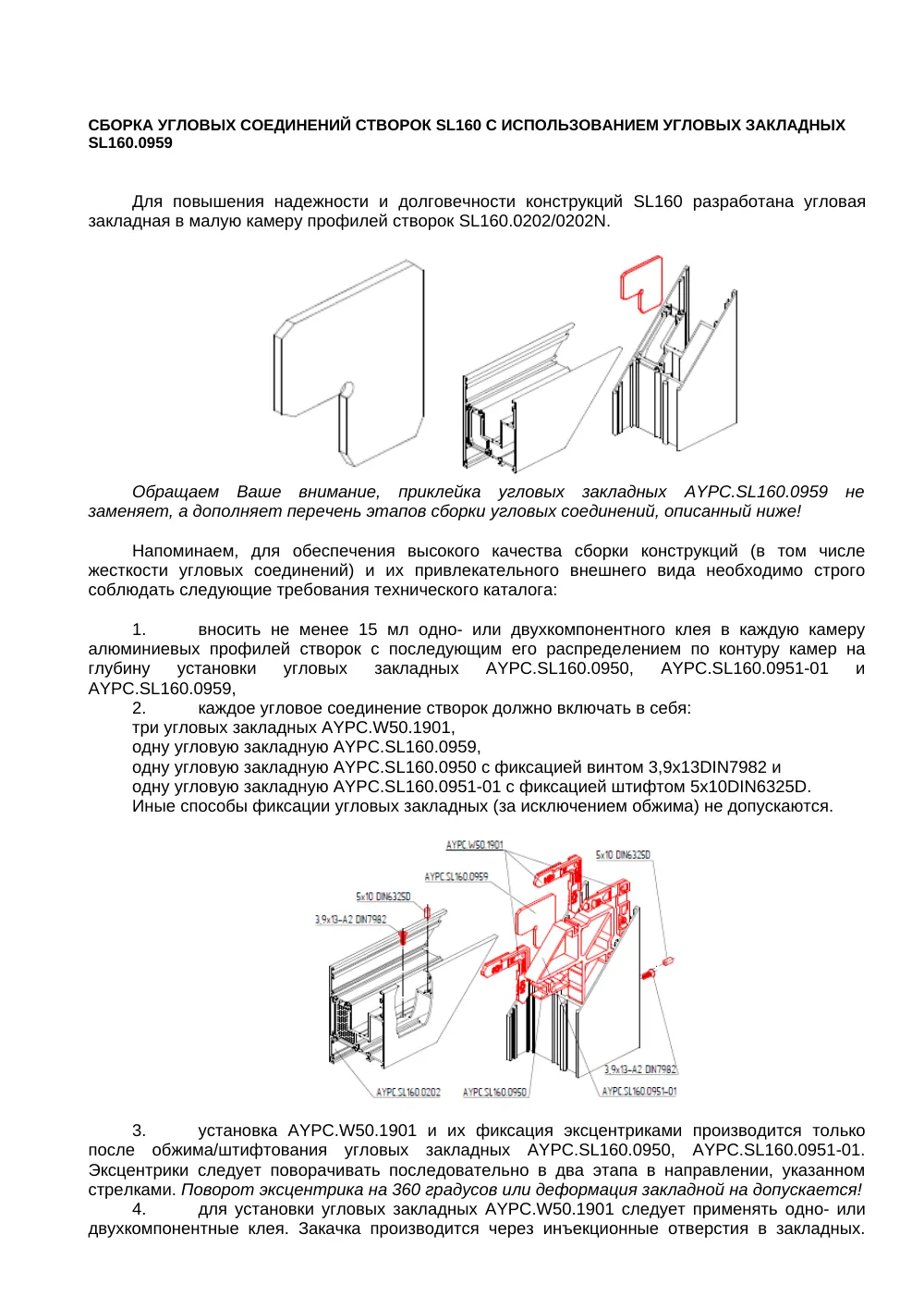

- СБОРКА УГЛОВЫХ СОЕДИНЕНИЙ СТВОРОК SL160 С ИСПОЛЬЗОВАНИЕМ УГЛОВЫХ ЗАКЛАДНЫХ SL160.0959 Для повышения надежности и долговечности конструкций SL160 разработана угловая закладная в малую камеру профилей створок SL160.0202/0202N. Обращаем Ваше внимание, приклейка угловых закладных AYPC.SL160.0959 не заменяет, а дополняет перечень этапов сборки угловых соединений, описанный ниже! Напоминаем, для обеспечения высокого качества сборки конструкций (в том числе жесткости угловых соединений) и их привлекательного внешнего вида необходимо строго соблюдать следующие требования технического каталога: 1. вносить не менее 15 мл одно- или двухкомпонентного клея в каждую камеру алюминиевых профилей створок с последующим его распределением по контуру камер на глубину установки угловых закладных AYPC.SL160.0950, AYPC.SL160.0951-01 и AYPC.SL160.0959, 2. каждое угловое соединение створок должно включать в себя: три угловых закладных AYPC.W50.1901, одну угловую закладную AYPC.SL160.0959, одну угловую закладную AYPC.SL160.0950 с фиксацией винтом 3,9х13DIN7982 и одну угловую закладную AYPC.SL160.0951-01 с фиксацией штифтом 5х10DIN6325D. Иные способы фиксации угловых закладных (за исключением обжима) не допускаются. 3. установка AYPC.W50.1901 и их фиксация эксцентриками производится только после обжима/штифтования угловых закладных AYPC.SL160.0950, AYPC.SL160.0951-01. Эксцентрики следует поворачивать последовательно в два этапа в направлении, указанном стрелками. Поворот эксцентрика на 360 градусов…
- Стр. 2

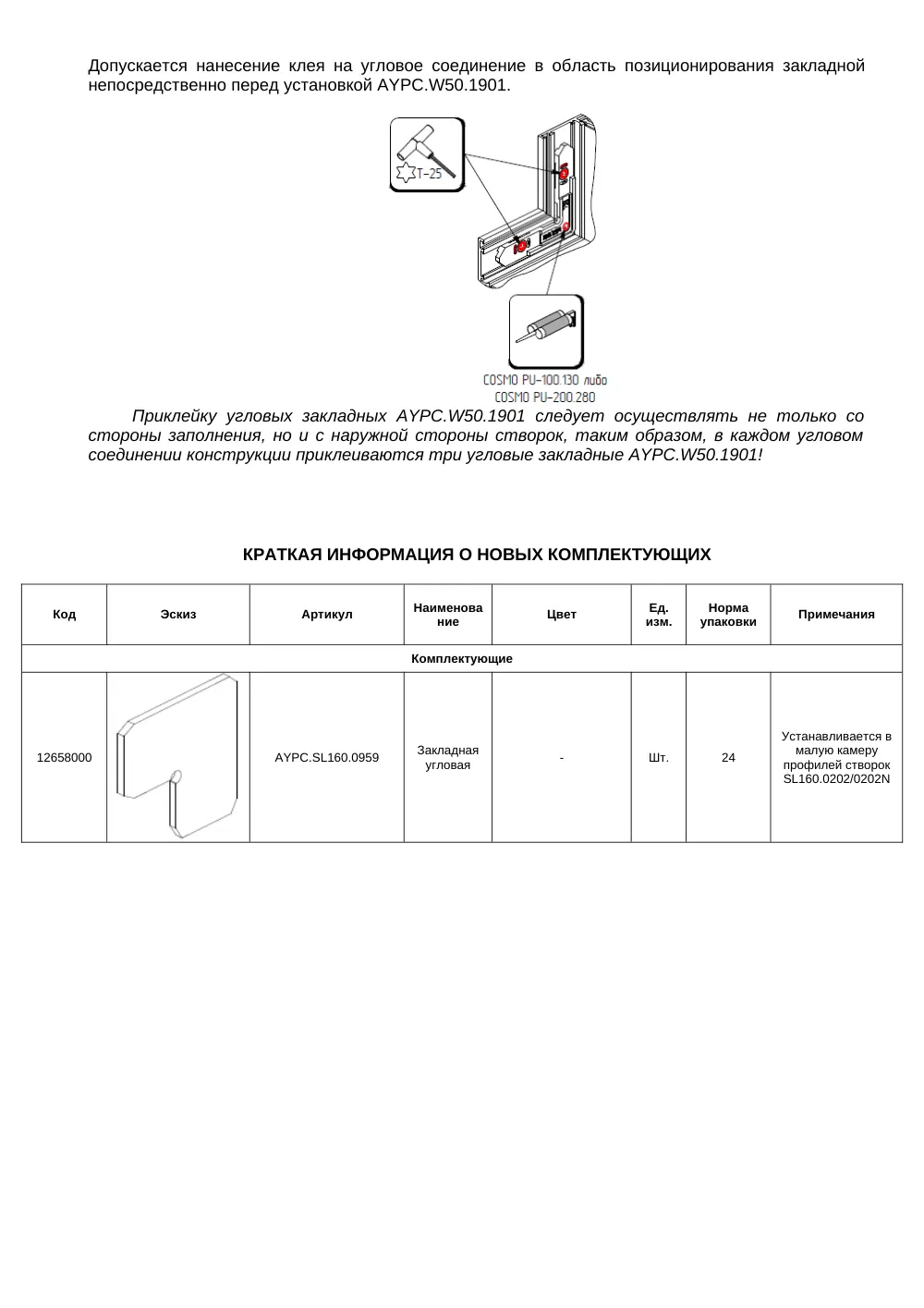

- Допускается нанесение клея на угловое соединение в область позиционирования закладной непосредственно перед установкой AYPC.W50.1901. Приклейку угловых закладных AYPC.W50.1901 следует осуществлять не только со стороны заполнения, но и с наружной стороны створок, таким образом, в каждом угловом соединении конструкции приклеиваются три угловые закладные AYPC.W50.1901! КРАТКАЯ ИНФОРМАЦИЯ О НОВЫХ КОМПЛЕКТУЮЩИХ Код Эскиз Артикул Наименова ние Цвет Ед. изм. Норма упаковки Примечания Комплектующие 12658000 AYPC.SL160.0959 Закладная угловая - Шт. 24 Устанавливается в малую камеру профилей створок SL160.0202/0202N
