Инструкция по установке и регулировке RDRH
О документе
«Инструкция по установке и регулировке RDRH» — инструкция по системе Инструкция по сборке (Окна и двери). Документ содержит 12 страниц технической информации ALUTECH, артикул R700Z0002. Актуальная редакция — от 16 февраля, 2021; при выходе обновлений производителя документ заменяется свежей версией. Систему Инструкция по сборке мы проектируем, изготавливаем и монтируем под объект — алюминиевые окна под ваш проект.
Текстовый индекс страниц
Автоматически распознанный текст страниц — благодаря ему каталог находится поиском по содержимому и артикулам. Номера страниц соответствуют просмотрщику выше.
Показать индекс (11 стр. с текстом)
- Стр. 1
- Rollenband AT Роликовая петля для алюминиевых дверей
- Стр. 2

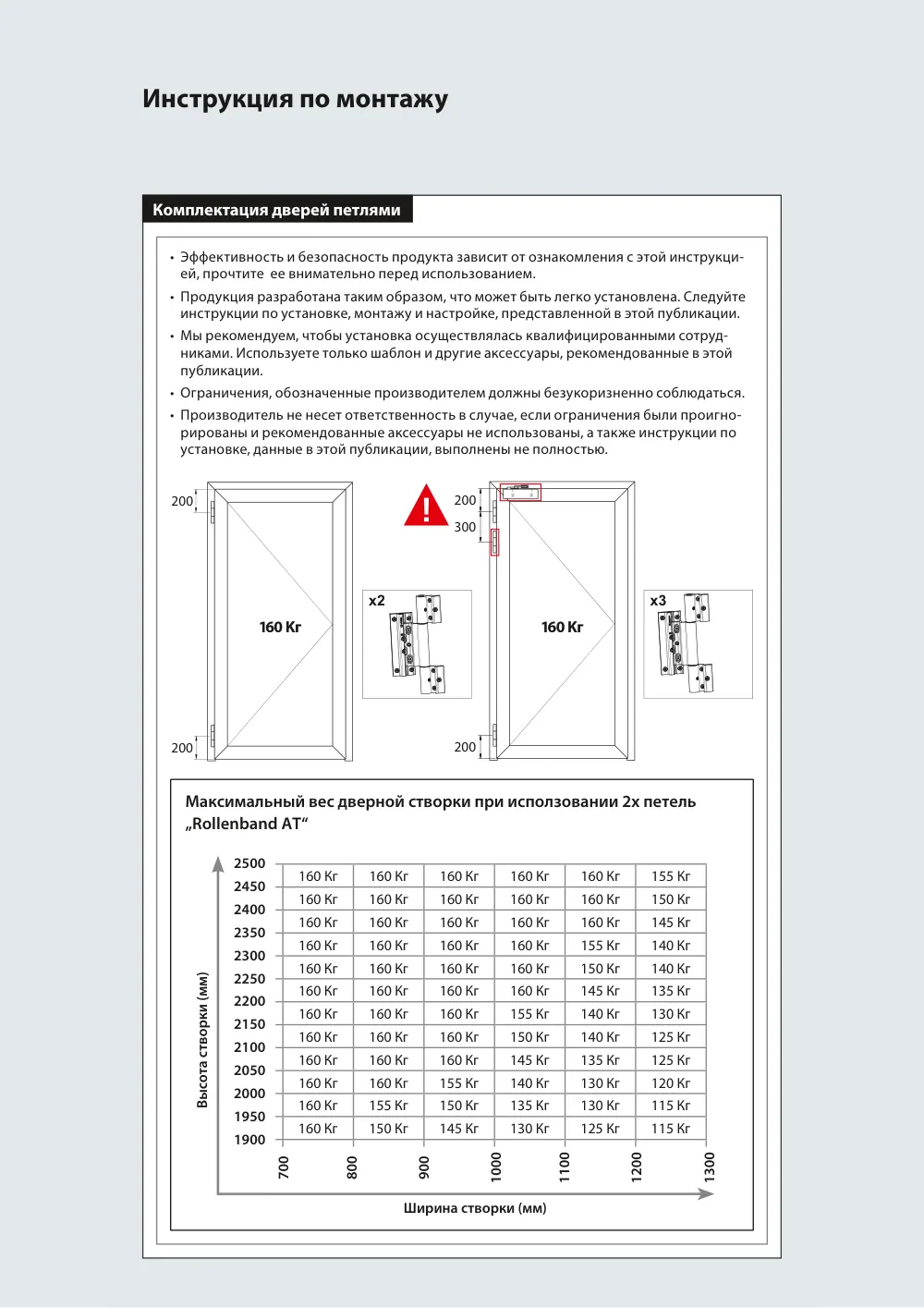

- • Эффективность и безопасность продукта зависит от ознакомления с этой инструкци- ей, прочтите ее внимательно перед использованием. • Продукция разработана таким образом, что может быть легко установлена. Следуйте инструкции по установке, монтажу и настройке, представленной в этой публикации. • Мы рекомендуем, чтобы установка осуществлялась квалифицированными сотруд- никами. Используете только шаблон и другие аксессуары, рекомендованные в этой публикации. • Ограничения, обозначенные производителем должны безукоризненно соблюдаться. • Производитель не несет ответственность в случае, если ограничения были проигно- рированы и рекомендованные аксессуары не использованы, а также инструкции по установке, данные в этой публикации, выполнены не полностью. Инструкция по монтажу Комплектация дверей петлями Максимальный вес дверной створки при исползовании 2х петель „Rollenband AT“ Высота створки (мм) 2500 2450 2400 2350 2300 2250 2200 2150 2100 2050 2000 1950 1900 160 Кг 160 Кг 160 Кг 160 Кг 160 Кг 155 Кг 160 Кг 160 Кг 160 Кг 160 Кг 160 Кг 150 Кг 160 Кг 160 Кг 160 Кг 160 Кг 160 Кг 145 Кг 160 Кг 160 Кг 160 Кг 160 Кг 155 Кг 140 Кг 160 Кг 160 Кг 160 Кг 160 Кг 150 Кг 140 Кг 160 Кг 160 Кг 160 Кг 160 Кг 145 Кг 135 Кг 160 Кг 160 Кг 160 Кг 155 Кг 140 Кг 130 Кг 160 Кг 160 Кг 160 Кг 150 Кг 140 Кг 125 Кг 160 Кг 160 Кг 160 Кг 145 Кг 135 Кг 125 Кг 160 Кг 160 Кг 155 Кг 140 Кг 130 Кг 120 Кг 160 Кг 155 Кг 150 Кг 135 Кг 130 Кг 115 Кг 160 Кг 150 Кг 145 Кг 130 Кг 125 Кг 115 Кг 700 800 900 1000 1100 1200…
- Стр. 3
- Инструкция по монтажу Комплектация дверей петлями Максимальный вес дверной створки при исползовании 3х петель „Rollenband AT“ Высота створки (мм) 2500 2450 2400 2350 2300 2250 2200 2150 2100 2050 2000 1950 1900 180 Кг 180 Кг 180 Кг 180 Кг 180 Кг 180 Кг 180 Кг 180 Кг 180 Кг 180 Кг 180 Кг 175 Кг 180 Кг 180 Кг 180 Кг 180 Кг 180 Кг 170 Кг 180 Кг 180 Кг 180 Кг 180 Кг 180 Кг 165 Кг 180 Кг 180 Кг 180 Кг 180 Кг 170 Кг 155 Кг 180 Кг 180 Кг 180 Кг 175 Кг 165 Кг 150 Кг 180 Кг 180 Кг 180 Кг 170 Кг 160 Кг 145 Кг 180 Кг 180 Кг 180 Кг 150 Кг 155 Кг 145 Кг 180 Кг 180 Кг 180 Кг 165 Кг 150 Кг 140 Кг 180 Кг 180 Кг 175 Кг 160 Кг 145 Кг 135 Кг 180 Кг 175 Кг 170 Кг 155 Кг 140 Кг 130 Кг 180 Кг 170 Кг 165 Кг 150 Кг 135 Кг 125 Кг 700 800 900 1000 1100 1200 1300 Ширина створки (мм) 180 Kг 200 300 200 x3 180 Kг 200 300 300 200 x4 • Эффективность и безопасность продукта зависит от ознакомления с этой инструкци- ей, прочтите ее внимательно перед использованием. • Продукция разработана таким образом, что может быть легко установлена. Следуйте инструкции по установке, монтажу и настройке, представленной в этой публикации. • Мы рекомендуем, чтобы установка осуществлялась квалифицированными сотруд- никами. Используете только шаблон и другие аксессуары, рекомендованные в этой публикации. • Ограничения, обозначенные производителем должны безукоризненно соблюдаться. • Производитель не несет ответственность в случае, если ограничения были проигно- рированы и рекомендованные аксессуары не использованы, а также…
- Стр. 4
- Инструкция по монтажу Чертеж по установке петли 20 200 Для дверей, открывающихся вовнутрь Для дверей, открывающихся вовнутрь Для дверей, открывающихся наружу Для дверей, открывающихся наружу W62 вовнутрь W72 вовнутрь W62 наружу с адаптером W72 наружу с адаптером W62 наружу W72 наружу
- Стр. 6

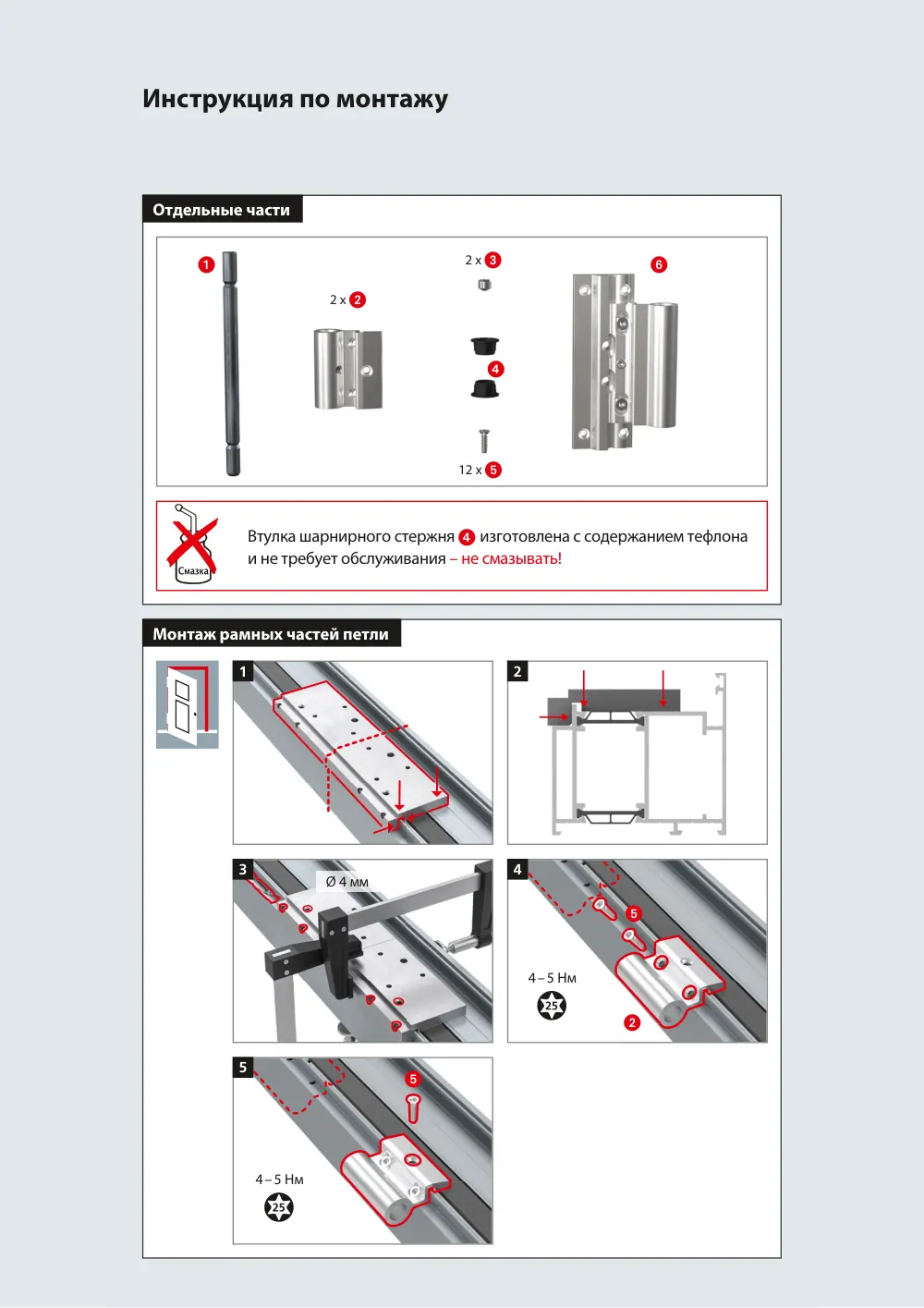

- 2 x 2 x 12 x Втулка шарнирного стержня изготовлена с содержанием тефлона и нe требует обслуживания – не смазывать! Инструкция по монтажу Отдельные части 1 Монтаж рамных частей петли 2 3 Ø 4 мм 4 4 – 5 Hм 5 4 – 5 Hм
- Стр. 7
- Инструкция по монтажу – 0,3 мм + 0,3 мм + 0,3 мм – 0,3 мм Настройка втулок (верхняя и нижняя) в створочной части петли 5 10 3 9 8 11 4 – 5 Hм 4 – 5 Hм 4 – 5 Hм 4 Ø 4 6 Ø 4 7 Ø 6 зафиксировать с помощью штифта* 2 Монтаж створочной части петли * Не входит в комплект поставки 1 206 мм
- Стр. 8

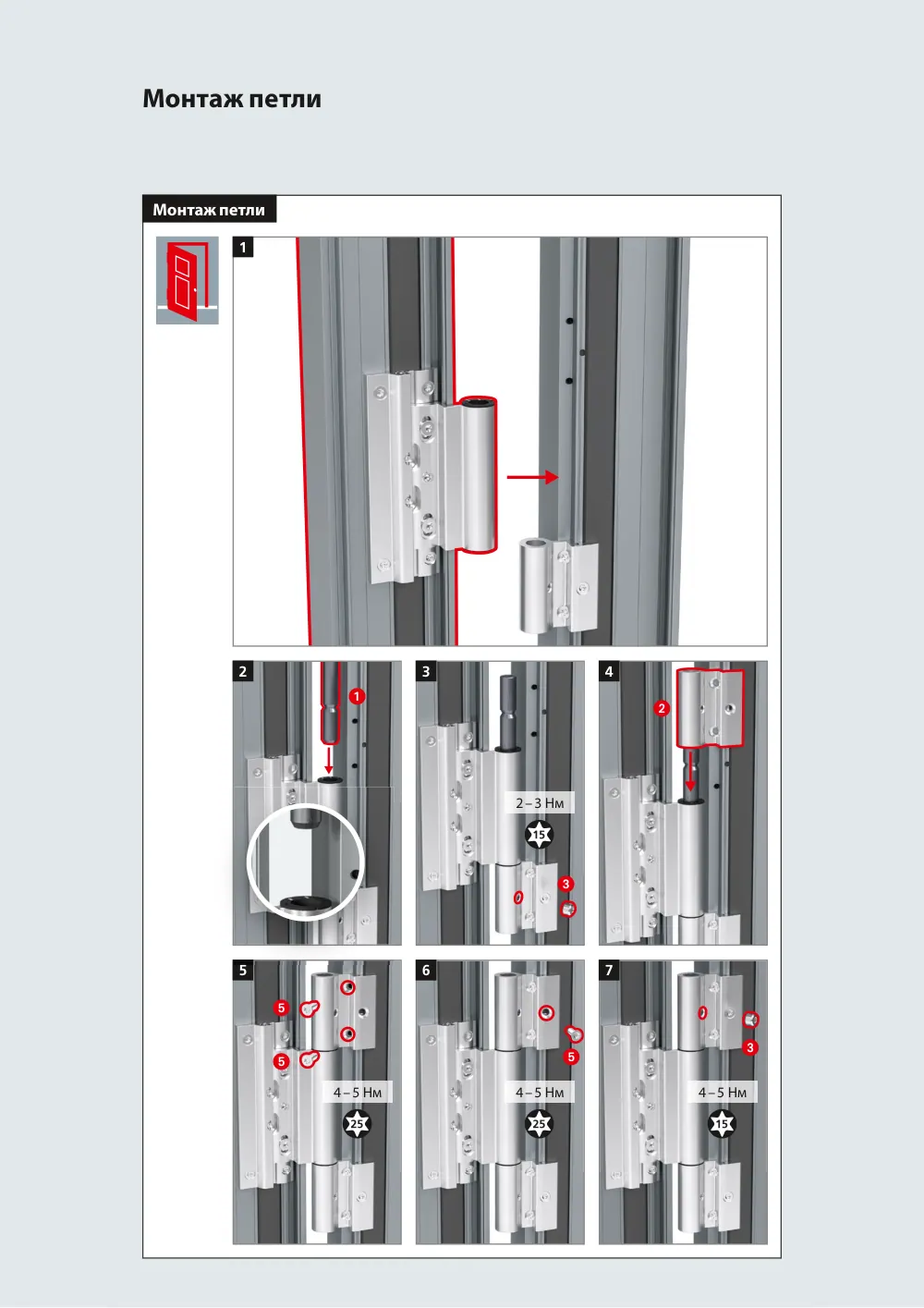

- 1 2 5 3 6 4 7 5 2 – 3 Hм 4 – 5 Hм 4 – 5 Hм 4 – 5 Hм Монтаж петли Монтаж петли
- Стр. 9
- Регулировка прижима 6 4 3 7 Маркировка верхней и нижней втулки на створочной части петли как на рисунках: – 0,3 мм 5 1 2 8 9 2 – 3 Hм 4 – 5 Hм Инструкция по регулировке + 0,3 мм
- Стр. 10

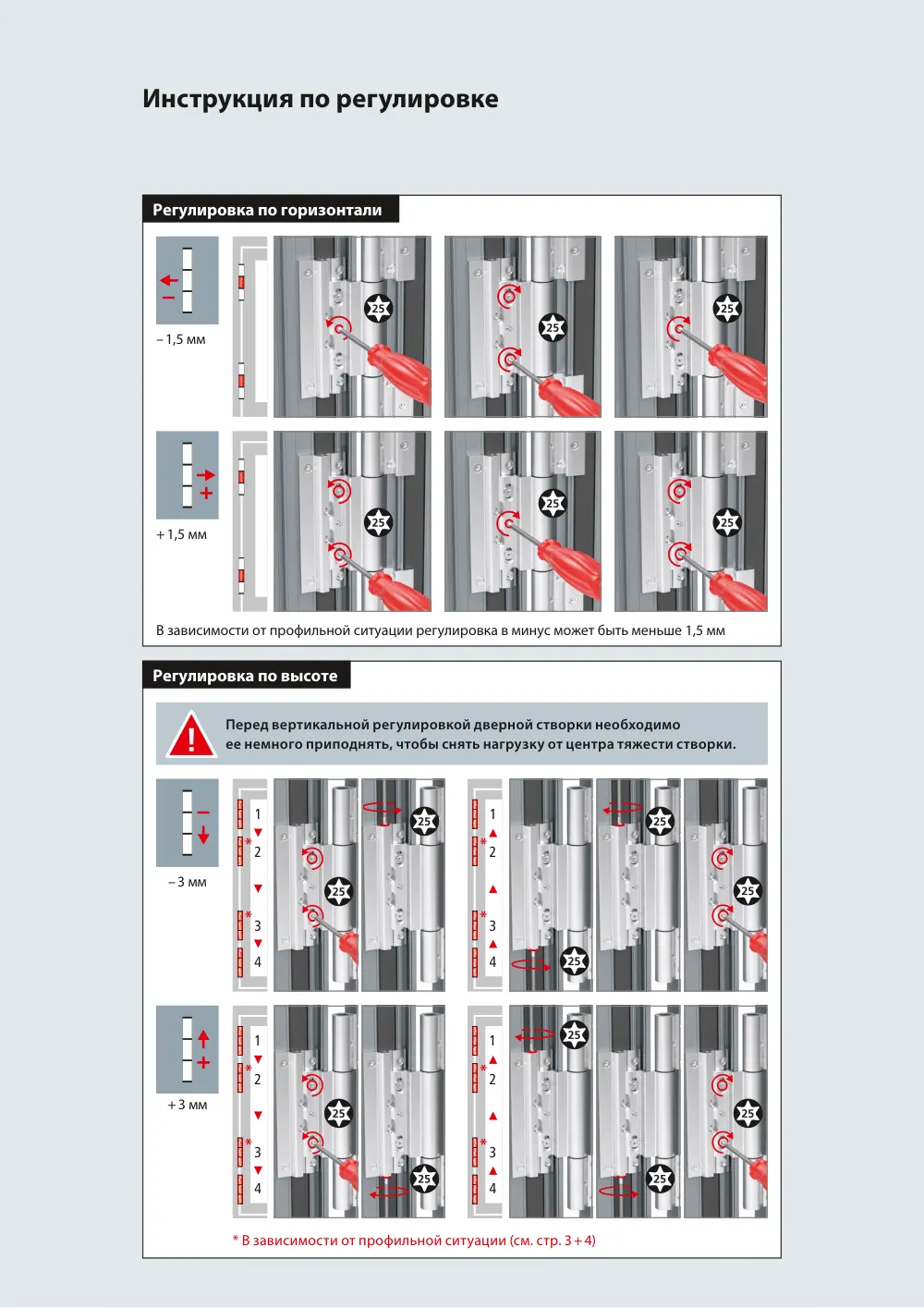

- Регулировка по высоте – + – 1,5 мм + 1,5 мм – + – 3 мм + 3 мм * * 1 2 3 4 * * 1 2 3 4 * * 1 2 3 4 * * 1 2 3 4 * В зависимости от профильной ситуации (см. стр. 3 + 4) В зависимости от профильной ситуации регулировка в минус может быть меньше 1,5 мм Инструкция по регулировке Регулировка по горизонтали Перед вертикальной регулировкой дверной створки необходимо ее немного приподнять, чтобы снять нагрузку от центра тяжести створки.
- Стр. 11
- W72. Узловые решения. Применимость петель Наружу Bовнутрь
- Стр. 12

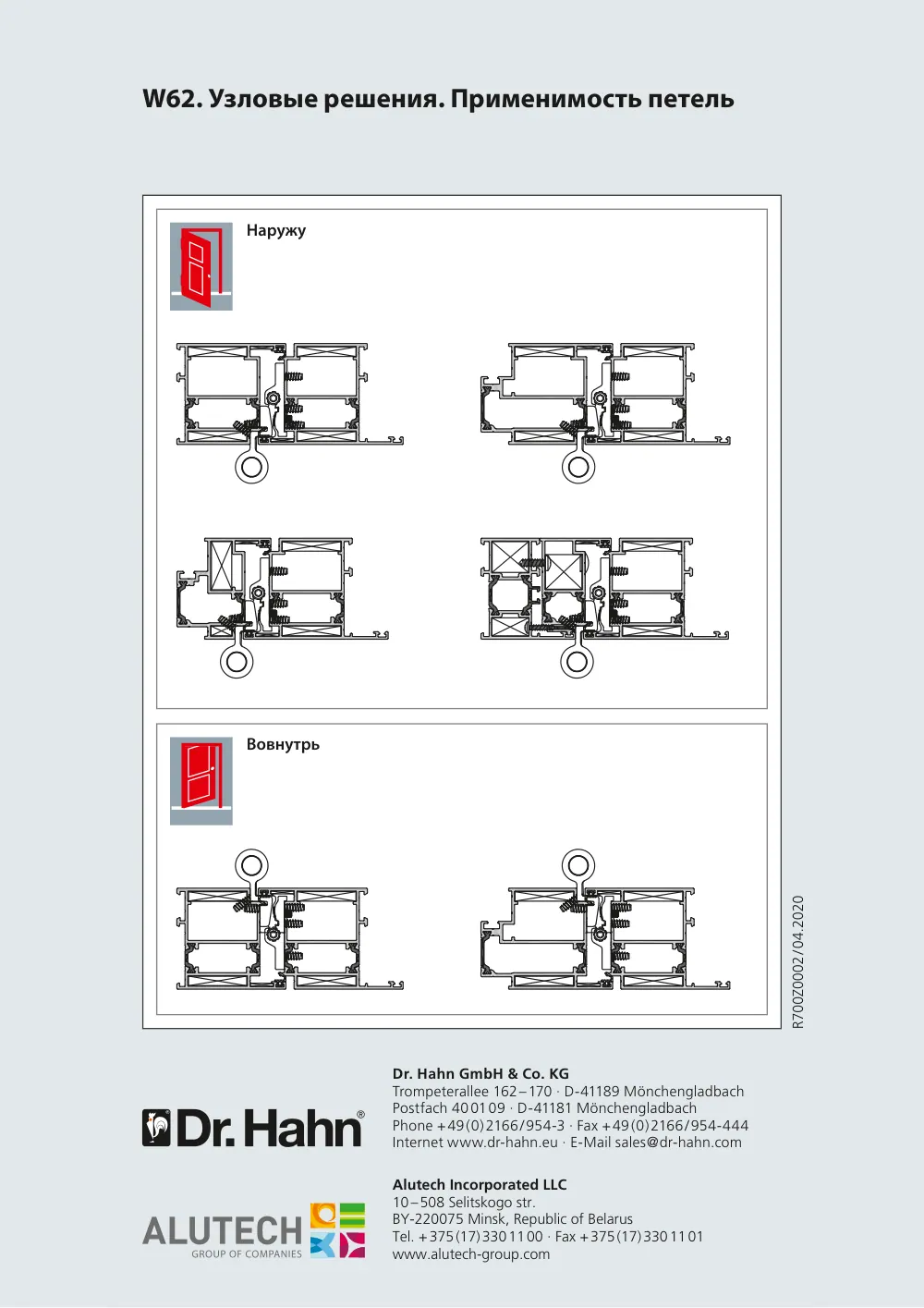

- Dr. Hahn GmbH & Co. KG Trompeterallee 162 – 170 · D-41189 Mönchengladbach Postfach 40 01 09 · D-41181 Mönchengladbach Phone + 49 (0) 2166 / 954-3 · Fax + 49 (0) 2166 / 954-444 Internet www.dr-hahn.eu · E-Mail sales@dr-hahn.com W62. Узловые решения. Применимость петель Alutech Incorporated LLC 10 – 508 Selitskogo str. BY-220075 Minsk, Republic of Belarus Tel. + 375 (17) 330 11 00 · Fax + 375 (17) 330 11 01 www.alutech-group.com Наружу Bовнутрь R700Z0002 / 04.2020
