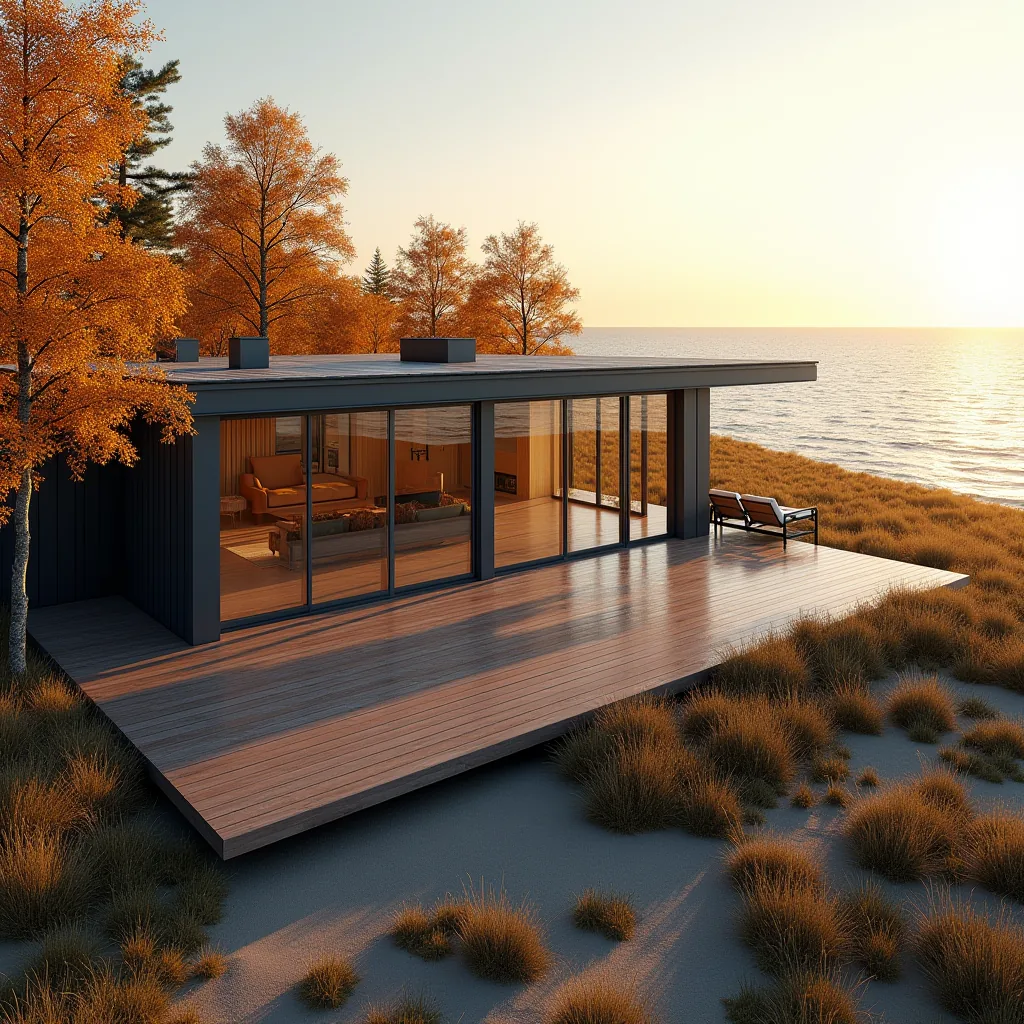

Панорамный портал для террасы часто выбирают по картинке: широкое стекло, тонкая алюминиевая рамка, пол на одном уровне. Но на объекте результат определяют менее заметные вещи — расчёт массы створки, жёсткость основания, водоотвод и подготовленный ещё до стяжки порог. Если увязать их с проектом дома заранее, большой проём будет удобным выходом на террасу, а не источником продувания, воды и тяжёлого хода.

Как устроен подъёмно-сдвижной портал

Для отапливаемого загородного дома мы обычно рассматриваем тёплую систему ALUTECH ALT SL160. При повороте ручки механизм слегка приподнимает подвижную створку и ставит её на роликовые каретки. Поэтому полотно массой в сотни килограммов можно сдвигать вручную без распашной зоны перед дверью. При закрывании створка опускается и прижимается по контуру.

У ALT SL160 применены полиамидные термомосты шириной до 39 мм. Термомост — вставка между наружной и внутренней частями алюминиевого профиля, которая замедляет передачу холода через металл. Заявленный коэффициент теплопередачи профиля Uf составляет 1,45 Вт/(м²·K); чем меньше это число, тем лучше профиль удерживает тепло. Итоговый показатель всей конструкции зависит также от размеров, схемы, стеклопакета и монтажного узла.

Герметичность создаёт не рекламное определение «тёплый», а система притвора: два замкнутых контура уплотнения по периметру створок и атмосферостойкие EPDM-уплотнители в зоне стеклопакета. Для ALT SL160 заявлены водонепроницаемость E900, воздухопроницаемость класса 4 и сопротивление ветру класса C5. Эти испытательные показатели подтверждают возможности изделия, но не исправляют кривой проём, просевший порог или перекрытый дренаж.

Для неотапливаемой летней террасы требования могут быть другими. Там иногда рациональнее холодное остекление или складная схема. Систему выбирают по режиму помещения: будет ли зимой поддерживаться комнатная температура, как часто открывается выход и нужно ли полностью освобождать проём.

Размеры створок: где заканчивается красивая картинка

ALT SL160 допускает створку высотой до 3385 мм, шириной до 3250 мм и массой до 440 кг. Это верхние пределы системы, а не готовое разрешение сделать любое полотно такого размера. Конкретную конструкцию проверяют по ветровой нагрузке, этажности, пропорциям створки, формуле стеклопакета и схеме открывания в расчётной программе «Алюпро».

Типовой двухстворчатый портал может перекрыть проём примерно до 6,5 м. В одной раме предусматривают минимум две створки; на двухполозной раме возможно до четырёх, на трёхполозной — до шести. Многостворчатые решения бывают значительно шире, но чем больше элементов, тем важнее заранее определить, какие полотна движутся, где они паркуются и какая часть проёма реально останется открытой.

Есть и нижняя граница. Минимальная ширина одной створки ALT SL160 — 720 мм, однако портал из одной такой створки не делают. Минимальная ширина готовой двухстворчатой рамы составляет 1740 мм, а проёма с монтажным зазором — 1780 мм. Для узкого выхода разумнее рассмотреть тёплую распашную дверь, а не пытаться уменьшить портал вопреки его конструкции.

Большое стекло меняет и требования к логистике. Нужно проверить подъезд к дому, возможность разгрузки, проход до проёма и безопасный подъём стеклопакетов. Иногда архитектурно эффектное деление приходится корректировать ещё до заказа: изделие можно изготовить, но занести цельное заполнение к месту монтажа без крана или снятия части отделки уже нельзя.

Тепло, стеклопакет и защита от перегрева

Система ALT SL160 принимает заполнение толщиной до 54 мм. Это позволяет применять энергоэффективные одно- и двухкамерные стеклопакеты, но формулу выбирают под конкретный фасад. Для жилого дома в Санкт-Петербурге и Ленинградской области обычно оценивают теплопотери, ориентацию по сторонам света, площадь стекла, отопление рядом с порталом и наличие навеса.

Южный и юго-западный фасад может перегревать комнату весной и летом. Тогда в расчёте появляется мультифункциональное или солнцезащитное стекло. На северной стороне чаще важнее удержание тепла и естественная цветопередача. Универсальной формулы для всех панорамных проёмов нет: одинаковый пакет в затенённой гостиной и на открытом фасаде у воды работает по-разному.

Для дверей и панорамных конструкций применяют безопасное стекло — закалённое или триплекс, в зависимости от проекта. Триплекс состоит из нескольких слоёв, соединённых плёнкой: при повреждении осколки удерживаются на ней. Но безопасность, солнцезащита и шумоизоляция увеличивают толщину и массу пакета, поэтому состав стекла считают вместе с допустимой нагрузкой на створку, а не добавляют после утверждения габаритов.

Конденсат нельзя объяснять одним материалом рамы. Он появляется, когда температура внутренней поверхности опускается ниже точки росы при фактической влажности воздуха. На риск влияют стеклопакет, монтажный шов, температура в комнате, вентиляция, отопительный прибор и узел порога. Тёплый профиль снижает теплопередачу через алюминий, но нормальный микроклимат и корректный монтаж всё равно нужны.

Порог заподлицо: сначала вода, потом стяжка

Заказчик часто просит убрать ступеньку между гостиной и террасой. У ALT SL160 рама имеет высоту 45 мм, поэтому для установки верхней части порога в уровень чистого пола нужна ниша глубиной минимум 45 мм. Для двухполозной системы ширина такой штробы составляет 160–180 мм, для трёхполозной — 245–265 мм. Эти размеры лучше передать строителям до устройства стяжки и чистового покрытия.

Главная ошибка — утопить нижнюю раму и замуровать её водоотводящие каналы. Влага, которая попадает внутрь конструкции во время дождя, должна выйти наружу. Если каналы перекрыты, вода ищет путь в помещение. Большой навес снижает прямое намокание, но на открытой террасе узел всё равно проектируют с отводом воды.

Практических схем несколько:

  • дренаж в основании принимает воду из каналов рамы и отводит её от проёма;
  • внутренний пол выводят к верху рамы, а наружный уровень опускают на 45 мм;
  • террасную доску укладывают вровень с полом дома над гидроизолированным основанием, сохраняя под ней путь для воды и уклон от здания.

Порог опирают на жёсткое основание без просадки. Для тяжёлого портала это может быть бетонный или армированный пояс, предусмотренный проектом дома. Монтаж на непрочное основание быстро проявляется: направляющая теряет прямолинейность, створка начинает идти тяжелее, а регулировкой невозможно бесконечно компенсировать движение конструкции.

Что согласовать до производства и монтажа

Работу над панорамным порталом лучше начинать не с окончательного замера готового проёма, а с узла в проекте. Инженеру нужны размеры, материал стен, конструкция перемычки, отметки полов, пирог утепления, фасадная отделка, расположение террасы и водоотвод. Для газобетонного дома отдельно проверяют несущую перемычку над широким проёмом и способ крепления в ячеистый материал.

В монтажной инструкции для ALT SL160 указан шаг крепления не более 700 мм и допуск по уровню направляющей ±0,5 мм на метр. Такая точность нужна потому, что каретки несут тяжёлую створку по длинной нижней раме. Пена заполняет шов, но не заменяет механическое крепление и жёсткую опору.

До запуска заказа стоит письменно согласовать:

  • схему открывания и фактическую ширину прохода;
  • размеры и массу каждой створки после расчёта;
  • формулу стеклопакета, безопасность и солнцезащиту;
  • отметки чистого пола внутри и снаружи;
  • дренаж порога, гидроизоляцию и наружный уклон;
  • подготовку проёма, перемычки и основания;
  • способ доставки и остекления на объекте.

Электропривод для порталов SL160 и SL130 сейчас недоступен к заказу в России и Беларуси, поэтому обещать автоматическое перемещение створки нельзя. Ручной механизм рассчитан на тяжёлые полотна и при правильно собранной геометрии позволяет двигать их без чрезмерного усилия. Если автоматизация принципиальна, это ограничение нужно обсудить до фиксации архитектурного решения.

Что важно запомнить

  • Для отапливаемого выхода на террасу ALT SL160 выбирают вместе со стеклопакетом и тёплым монтажным узлом; один профиль не определяет теплотехнику всей стены.
  • Предельные 3385×3250 мм и 440 кг относятся к возможностям створки, а допустимость конкретного размера подтверждает инженерный расчёт.
  • Утопленный порог проектируют до стяжки: раме нужны жёсткая опора, гидроизоляция и открытый путь водоотвода.
  • Ширину прохода определяет схема движения створок, а не общая ширина стеклянной стены.
  • Доставка, подъём и безопасная установка крупного стеклопакета входят в инженерную задачу наравне с изготовлением портала.

Частые вопросы

Можно ли сделать портал вровень с полом без навеса?

Можно, если проект предусматривает отвод воды из нижней рамы. Это может быть дренаж в основании, наружная отметка ниже внутренней или настил из террасной доски над гидроизолированной зоной с уклоном. Просто залить раму стяжкой нельзя: водоотводящие каналы должны оставаться рабочими.

Будет ли панорамный портал таким же тёплым, как стена?

Нет, светопрозрачная конструкция передаёт больше тепла, чем утеплённая глухая стена. ALT SL160 уменьшает потери через профиль, а энергоэффективный стеклопакет и тёплый монтажный узел помогают получить комфортную температуру внутренней поверхности. Итог проверяют расчётом всей конструкции, а не по одному значению Uf.

Можно ли поставить ALT SL160 в уже готовый проём?

Можно, если проём подходит по геометрии, имеет несущую перемычку и жёсткое основание под нижнюю направляющую. Инженер также проверит отметки полов, место для монтажного шва, наружный водоотвод и путь доставки стеклопакетов. Если порог планируется заподлицо, переделка готовой стяжки может потребоваться.

Нужна ли порталу регулярная регулировка?

После монтажа проверяют ход, прижим и работу запирания, а затем обслуживают конструкцию по инструкции. Направляющую держат чистой, уплотнители очищают и используют разрешённые средства ухода. Если створка внезапно стала двигаться тяжелее, лучше проверить геометрию и каретки, а не прикладывать больше силы к ручке.
