Технический каталог ALT VR48

Каталог 40 стр. 27 июля, 2026

Каталог открыт для просмотра онлайн. Скачать можно целиком или постранично — кнопка «PDF» есть на каждой странице и в панели просмотра.

⬇ Скачать полный PDF · 5 МБ

Технический каталог ALT VR48 — страница 00-I

Технический каталог ALT VR48 — страница 00-II

Технический каталог ALT VR48 — страница 01A

Технический каталог ALT VR48 — страница 01B

Технический каталог ALT VR48 — страница 01.1

Технический каталог ALT VR48 — страница 01.2

Технический каталог ALT VR48 — страница 02.1

Технический каталог ALT VR48 — страница 02.2

Технический каталог ALT VR48 — страница 02.3

Технический каталог ALT VR48 — страница 02.4

Технический каталог ALT VR48 — страница 02.5

Технический каталог ALT VR48 — страница 02.6

Технический каталог ALT VR48 — страница 02.7

Технический каталог ALT VR48 — страница 02.8

Технический каталог ALT VR48 — страница 03.1

Технический каталог ALT VR48 — страница 03.2

Технический каталог ALT VR48 — страница 03.3

Технический каталог ALT VR48 — страница 03.4

Технический каталог ALT VR48 — страница 04.1

Технический каталог ALT VR48 — страница 04.2

Технический каталог ALT VR48 — страница 04.3

Технический каталог ALT VR48 — страница 04.4

Технический каталог ALT VR48 — страница 05.1

Технический каталог ALT VR48 — страница 05.2

Технический каталог ALT VR48 — страница 05.3

Технический каталог ALT VR48 — страница 05.4

Технический каталог ALT VR48 — страница 05.5

Технический каталог ALT VR48 — страница 05.6

Технический каталог ALT VR48 — страница 06.1

Технический каталог ALT VR48 — страница 06.2

Технический каталог ALT VR48 — страница 06.3

Технический каталог ALT VR48 — страница 06.4

Технический каталог ALT VR48 — страница 06.5

Технический каталог ALT VR48 — страница 06.6

Технический каталог ALT VR48 — страница 06.7

Технический каталог ALT VR48 — страница 06.8

Технический каталог ALT VR48 — страница 06.9

Технический каталог ALT VR48 — страница 06.10

Технический каталог ALT VR48 — страница 06.11

Технический каталог ALT VR48 — страница 06.12

О документе

«Технический каталог ALT VR48» — каталог по системе Каталоги (Специальные системы). Документ содержит 40 страниц технической информации ALUTECH. Актуальная редакция — от 27 июля, 2026; при выходе обновлений производителя документ заменяется свежей версией. Систему Каталоги мы проектируем, изготавливаем и монтируем под объект — фасадное остекление объекта.

Из описания в документе:

01.01 ОПИСАНИЕ СИСТЕМЫ ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 ОПИСАНИЕ СИСТЕМЫ Вентиляционные решетки ALT VR48 предназначены для организации притока воздуха к системам кондиционирования и вентиляции, а также для обеспечения естественной циркуляции воздуха в необходимых зонах. Кроме того, изделия эффективно защищают внутренние по- мещения от атмосферных осадков. Кон- структивно решетка представляет собой прямоугольную раму, собранную из вер- тикальных и горизонтальных профилей стыковым методом, в которую последова- тельно с заданным шагом монтируются кронштейны для фиксации горизонталь- ных профилей-ламелей. Ламели имеют изогнутую форму, обеспе- чивающую эффективную вентиляцию и препятствующую проникновению вла- ги внутрь, а для дополнительной защиты угловые соединения системы герметизи- руются. Ключевой особенностью данной системы является простота сборки и пол- ное…

Текстовый индекс страниц

Автоматически распознанный текст страниц — благодаря ему каталог находится поиском по содержимому и артикулам. Номера страниц соответствуют просмотрщику выше.

Показать индекс (35 стр. с текстом)

Стр. 1: ALT VR48 СИСТЕМА ВЕНТИЛЯЦИОННЫХ РЕШЕТОК ТЕХНИЧЕСКИЙ КАТАЛОГ

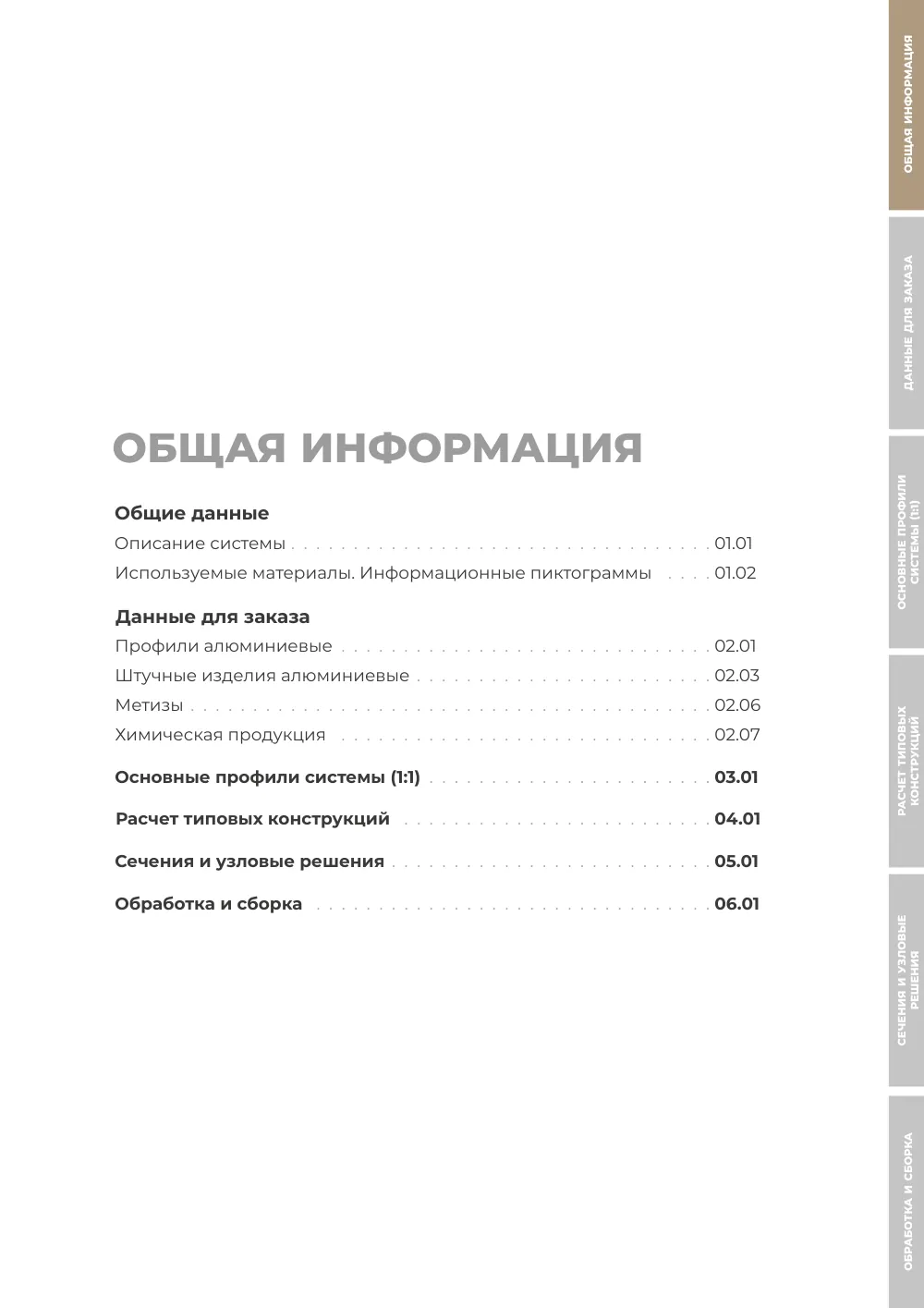

Стр. 3: ОБЩАЯ ИНФОРМАЦИЯ Общие данные Описание системы 01.01 Используемые материалы. Информационные пиктограммы 01.02 Данные для заказа Профили алюминиевые 02.01 Штучные изделия алюминиевые 02.03 Метизы 02.06 Химическая продукция 02.07 Основные профили системы (1:1) 03.01 Расчет типовых конструкций 04.01 Сечения и узловые решения 05.01 Обработка и сборка 06.01 ДАННЫЕ ДЛЯ ЗАКАЗА ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1) РАСЧЕТ ТИПОВЫХ КОНСТРУКЦИЙ СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ ОБРАБОТКА И СБОРКА ОБЩАЯ ИНФОРМАЦИЯ

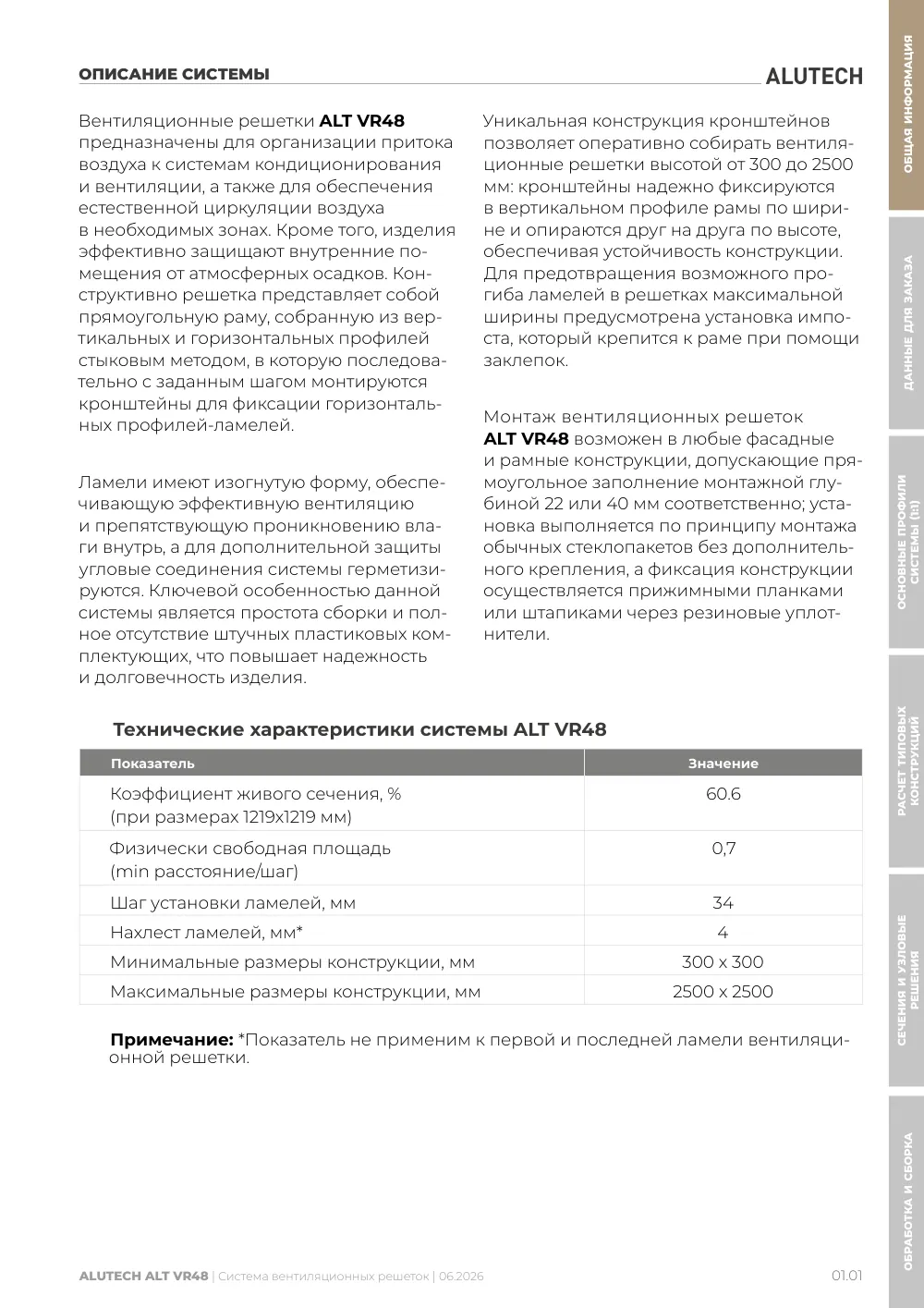

Стр. 5: 01.01 ОПИСАНИЕ СИСТЕМЫ ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 ОПИСАНИЕ СИСТЕМЫ Вентиляционные решетки ALT VR48 предназначены для организации притока воздуха к системам кондиционирования и вентиляции, а также для обеспечения естественной циркуляции воздуха в необходимых зонах. Кроме того, изделия эффективно защищают внутренние по- мещения от атмосферных осадков. Кон- структивно решетка представляет собой прямоугольную раму, собранную из вер- тикальных и горизонтальных профилей стыковым методом, в которую последова- тельно с заданным шагом монтируются кронштейны для фиксации горизонталь- ных профилей-ламелей. Ламели имеют изогнутую форму, обеспе- чивающую эффективную вентиляцию и препятствующую проникновению вла- ги внутрь, а для дополнительной защиты угловые соединения системы герметизи- руются. Ключевой особенностью данной системы является простота сборки и пол- ное отсутствие штучных пластиковых ком- плектующих, что повышает надежность и долговечность изделия. Уникальная конструкция кронштейнов позволяет оперативно собирать вентиля- ционные решетки высотой от 300 до 2500 мм: кронштейны надежно фиксируются в вертикальном профиле рамы по шири- не и опираются друг на друга по высоте, обеспечивая устойчивость конструкции. Для предотвращения возможного про- гиба ламелей в решетках максимальной ширины предусмотрена установка импо- ста, который крепится к раме при помощи заклепок. Монтаж вентиляционных решеток ALT VR48 возможен в любые фасадные и рамные…

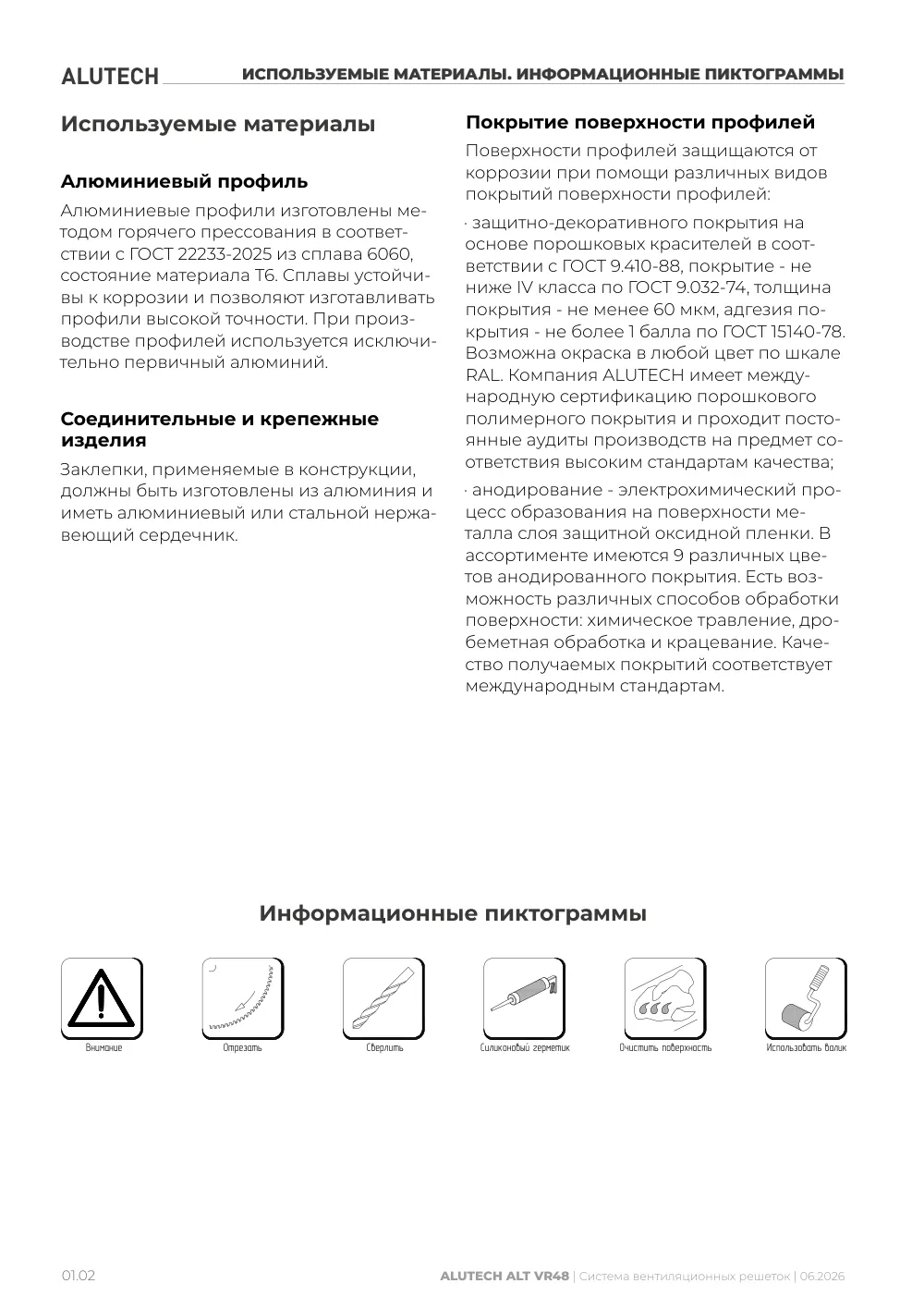

Стр. 6: 01.02 ИСПОЛЬЗУЕМЫЕ МАТЕРИАЛЫ. информационные пиктограммы ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 ИСПОЛЬЗУЕМЫЕ МАТЕРИАЛЫ. ИНФОРМАЦИОННЫЕ ПИКТОГРАММЫ Используемые материалы Алюминиевый профиль Алюминиевые профили изготовлены ме- тодом горячего прессования в соответ- ствии с ГОСТ 22233-2025 из сплава 6060, состояние материала Т6. Сплавы устойчи- вы к коррозии и позволяют изготавливать профили высокой точности. При произ- водстве профилей используется исключи- тельно первичный алюминий. Соединительные и крепежные изделия Заклепки, применяемые в конструкции, должны быть изготовлены из алюминия и иметь алюминиевый или стальной нержа- веющий сердечник. Покрытие поверхности профилей Поверхности профилей защищаются от коррозии при помощи различных видов покрытий поверхности профилей: · защитно-декоративного покрытия на основе порошковых красителей в соот- ветствии с ГОСТ 9.410-88, покрытие - не ниже IV класса по ГОСТ 9.032-74, толщина покрытия - не менее 60 мкм, адгезия по- крытия - не более 1 балла по ГОСТ 15140-78. Возможна окраска в любой цвет по шкале RAL. Компания ALUTECH имеет между- народную сертификацию порошкового полимерного покрытия и проходит посто- янные аудиты производств на предмет со- ответствия высоким стандартам качества; · анодирование - электрохимический про- цесс образования на поверхности ме- талла слоя защитной оксидной пленки. В ассортименте имеются 9 различных цве- тов анодированного покрытия. Есть воз- можность различных способов…

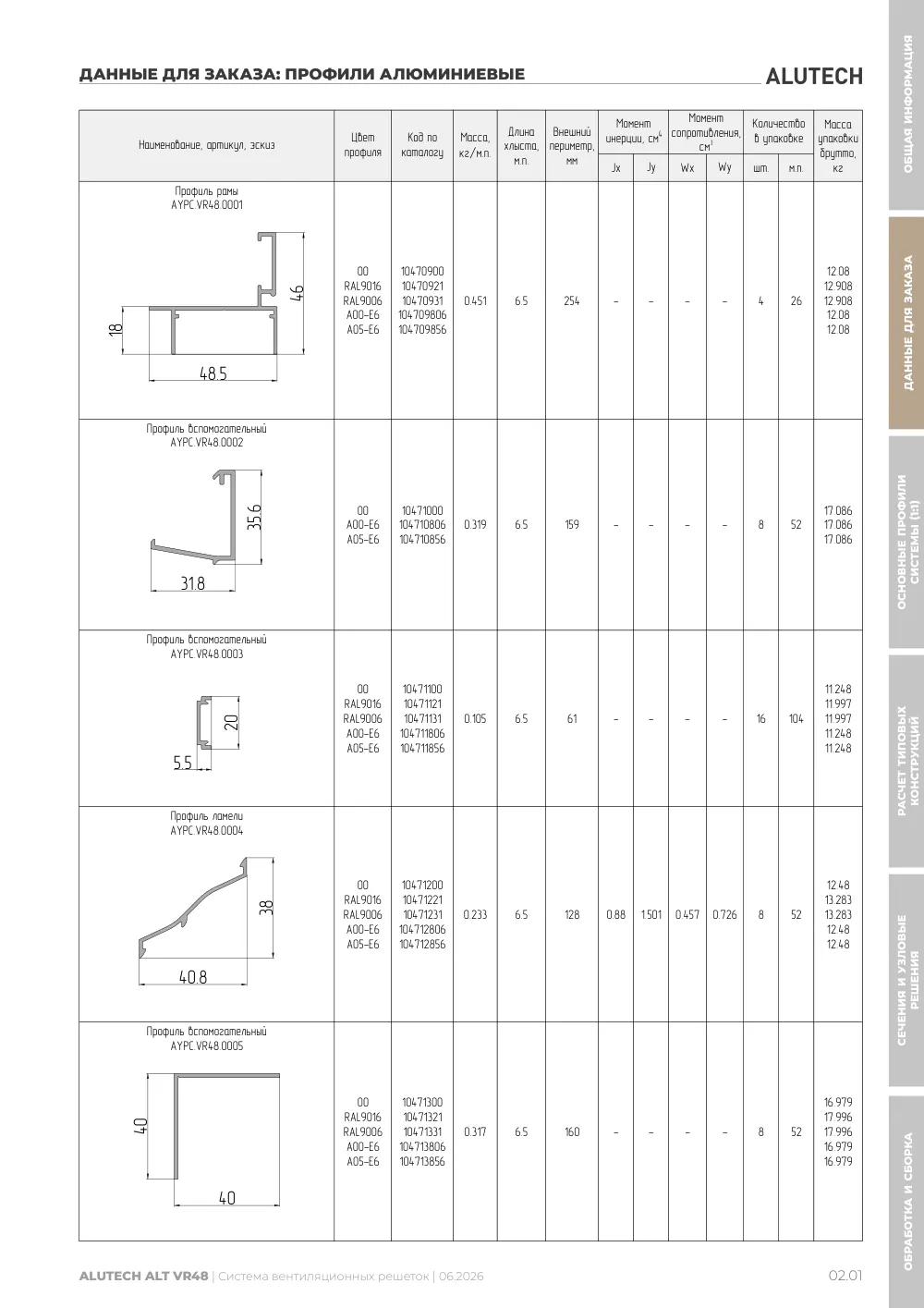

Стр. 7: 02.01 Данные для заказа: Профили алюминиевые ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 ДАННЫЕ ДЛЯ ЗАКАЗА: ПРОФИЛИ АЛЮМИНИЕВЫЕ Jx Jy Wx Wy AYPC.VR48.0001 00 RAL9016 RAL9006 A00-E6 A05-E6 10470900 10470921 10470931 104709806 104709856 0.451 6.5 254 - - - - 4 26 12.08 12.908 12.908 12.08 12.08 AYPC.VR48.0002 00 A00-E6 A05-E6 10471000 104710806 104710856 0.319 6.5 159 - - - - 8 52 17.086 17.086 17.086 AYPC.VR48.0003 00 RAL9016 RAL9006 A00-E6 A05-E6 10471100 10471121 10471131 104711806 104711856 0.105 6.5 61 - - - - 16 104 11.248 11.997 11.997 11.248 11.248 AYPC.VR48.0004 00 RAL9016 RAL9006 A00-E6 A05-E6 10471200 10471221 10471231 104712806 104712856 0.233 6.5 128 0.88 1.501 0.457 0.726 8 52 12.48 13.283 13.283 12.48 12.48 AYPC.VR48.0005 00 RAL9016 RAL9006 A00-E6 A05-E6 10471300 10471321 10471331 104713806 104713856 0.317 6.5 160 - - - - 8 52 16.979 17.996 17.996 16.979 16.979 46 48.5 18 31.8 35.6 20 5.5 40.8 38 40 40 Наименование, артикул, эскиз Цвет профиля Код по каталогу Масса, кг/м.п. Длина хлыста, м.п. Внешний периметр, мм Момент инерции, см4 Момент сопротивления, см³ Количество в упаковке Масса упаковки брутто, кг шт. м.п. Профиль рамы Профиль вспомогательный Профиль вспомогательный Профиль ламели Профиль вспомогательный ОБЩАЯ ИНФОРМАЦИЯ ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1) РАСЧЕТ ТИПОВЫХ КОНСТРУКЦИЙ СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ ОБРАБОТКА И СБОРКА ДАННЫЕ ДЛЯ ЗАКАЗА

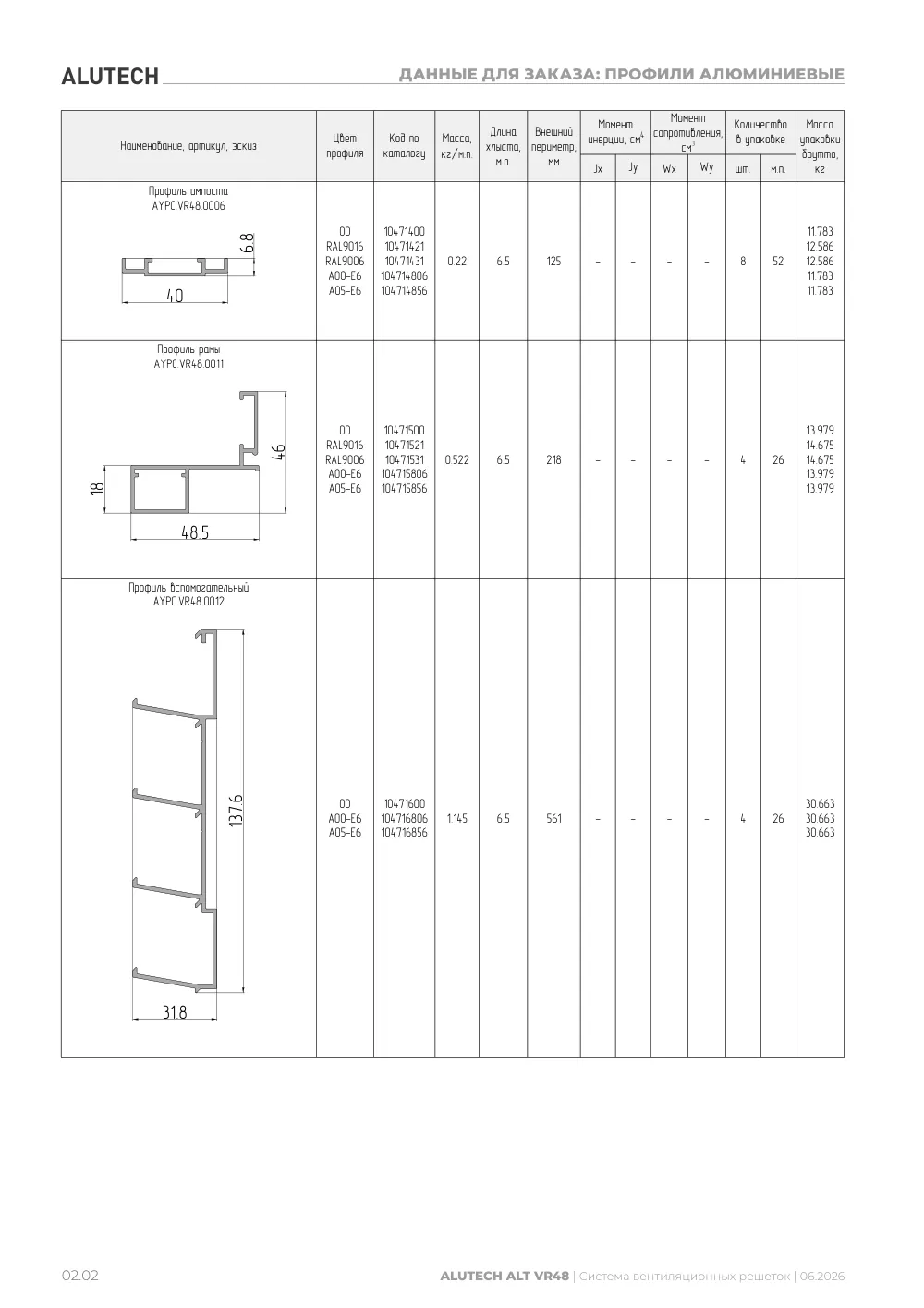

Стр. 8: 02.02 Данные для заказа: Профили алюминиевые ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 Jx Jy Wx Wy AYPC.VR48.0006 00 RAL9016 RAL9006 A00-E6 A05-E6 10471400 10471421 10471431 104714806 104714856 0.22 6.5 125 - - - - 8 52 11.783 12.586 12.586 11.783 11.783 AYPC.VR48.0011 00 RAL9016 RAL9006 A00-E6 A05-E6 10471500 10471521 10471531 104715806 104715856 0.522 6.5 218 - - - - 4 26 13.979 14.675 14.675 13.979 13.979 AYPC.VR48.0012 00 A00-E6 A05-E6 10471600 104716806 104716856 1.145 6.5 561 - - - - 4 26 30.663 30.663 30.663 40 6.8 48.5 46 18 137.6 31.8 Наименование, артикул, эскиз Цвет профиля Код по каталогу Масса, кг/м.п. Длина хлыста, м.п. Внешний периметр, мм Момент инерции, см4 Момент сопротивления, см³ Количество в упаковке Масса упаковки брутто, кг шт. м.п. Профиль импоста Профиль рамы Профиль вспомогательный

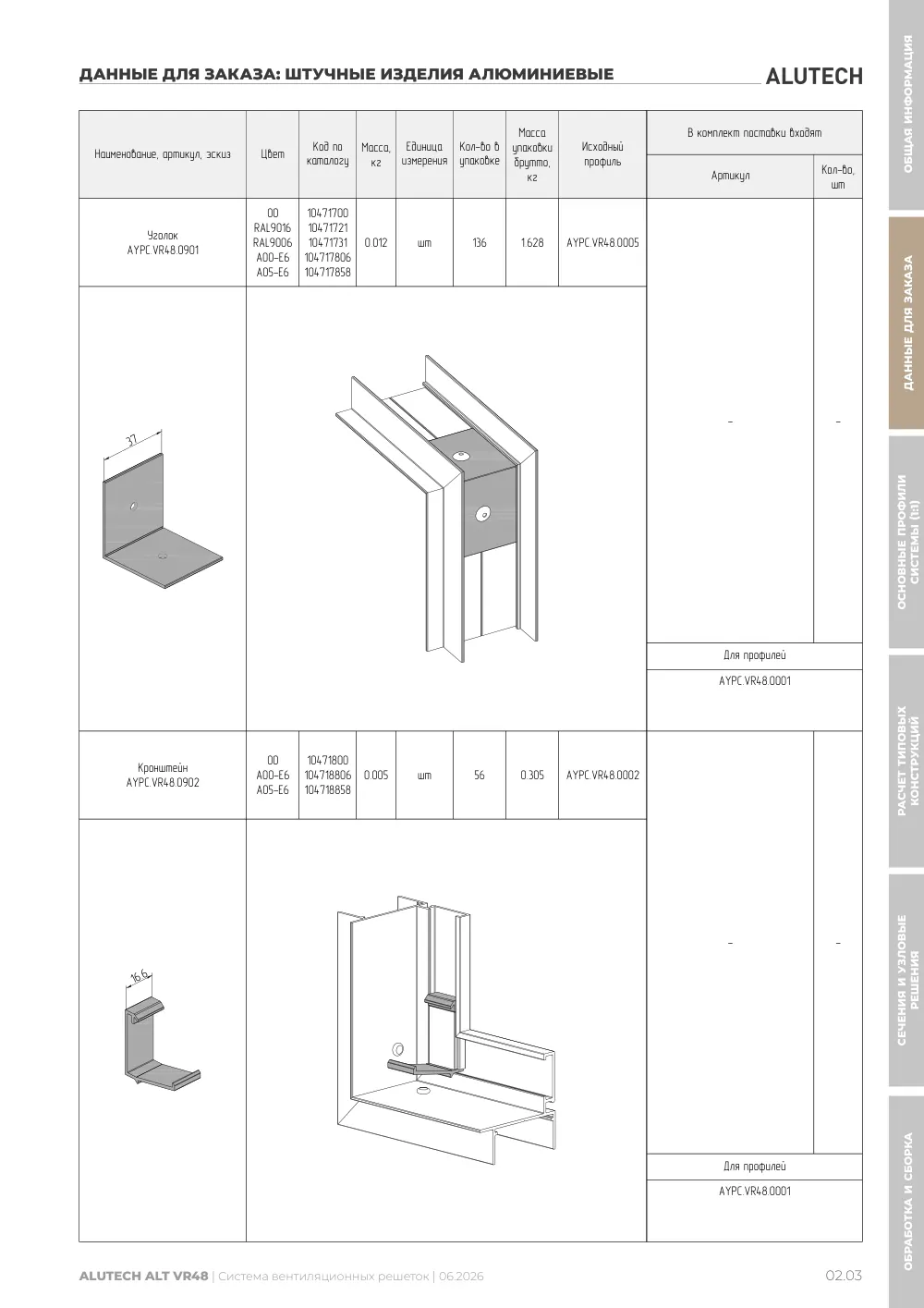

Стр. 9: 02.03 Данные для заказа: штучные изделия алюминиевые ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 AYPC.VR48.0901 00 RAL9016 RAL9006 A00-E6 A05-E6 10471700 10471721 10471731 104717806 104717858 0.012 136 1.628 AYPC.VR48.0005 AYPC.VR48.0902 00 A00-E6 A05-E6 10471800 104718806 104718858 0.005 56 0.305 AYPC.VR48.0002 37 16.6 - - AYPC.VR48.0001 - - AYPC.VR48.0001 Наименование, артикул, эскиз Цвет Код по каталогу Масса, кг Единица измерения Кол-во в упаковке Масса упаковки брутто, кг Исходный профиль Уголок шт Кронштейн шт В комплект поставки входят Артикул Кол-во, шт Для профилей Для профилей ДАННЫЕ ДЛЯ ЗАКАЗА: ШТУЧНЫЕ ИЗДЕЛИЯ АЛЮМИНИЕВЫЕ ОБЩАЯ ИНФОРМАЦИЯ ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1) РАСЧЕТ ТИПОВЫХ КОНСТРУКЦИЙ СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ ОБРАБОТКА И СБОРКА ДАННЫЕ ДЛЯ ЗАКАЗА

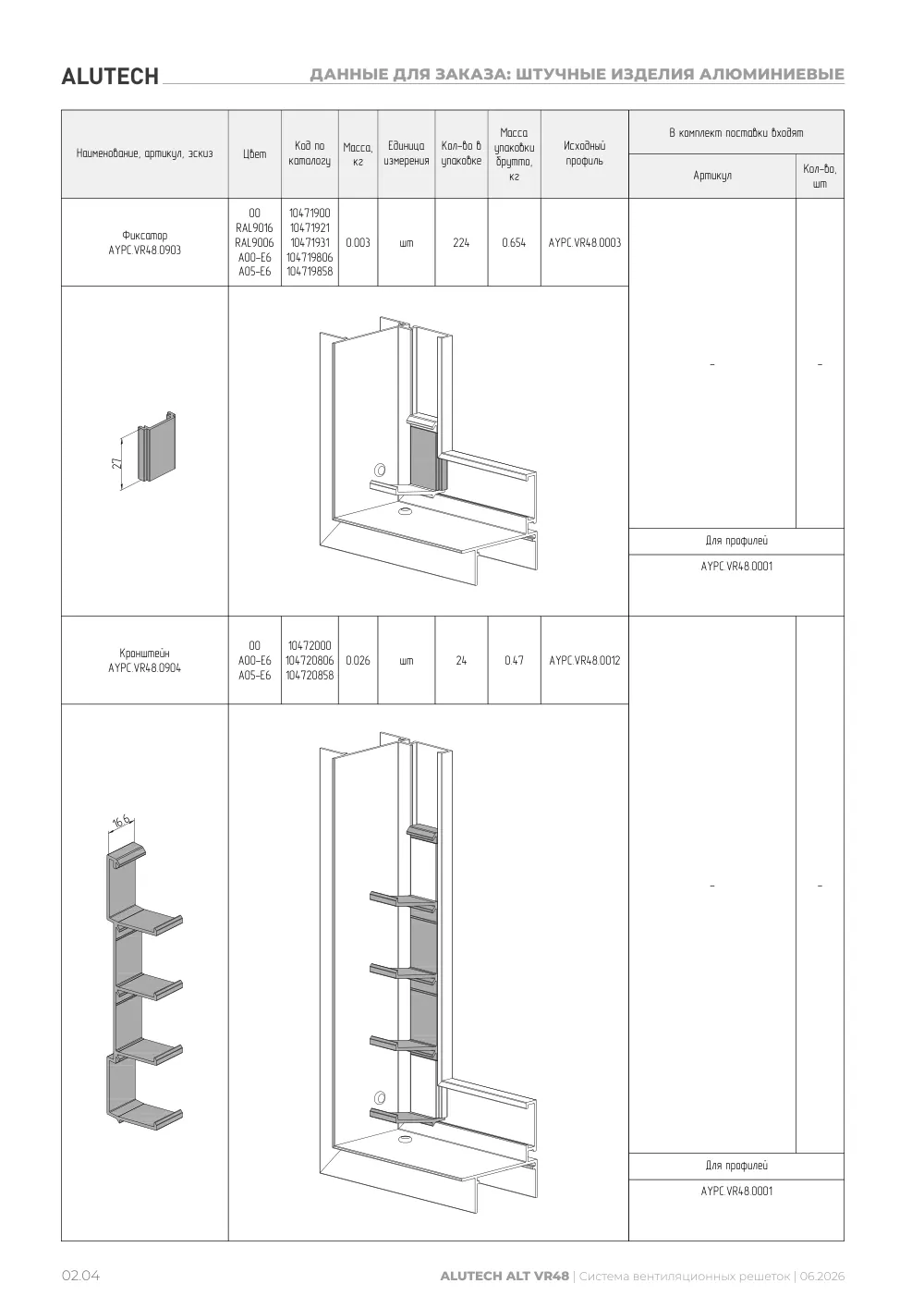

Стр. 10: 02.04 Данные для заказа: штучные изделия алюминиевые ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 AYPC.VR48.0903 00 RAL9016 RAL9006 A00-E6 A05-E6 10471900 10471921 10471931 104719806 104719858 0.003 224 0.654 AYPC.VR48.0003 AYPC.VR48.0904 00 A00-E6 A05-E6 10472000 104720806 104720858 0.026 24 0.47 AYPC.VR48.0012 27 16.6 - - AYPC.VR48.0001 - - AYPC.VR48.0001 Наименование, артикул, эскиз Цвет Код по каталогу Масса, кг Единица измерения Кол-во в упаковке Масса упаковки брутто, кг Исходный профиль Фиксатор шт Кронштейн шт В комплект поставки входят Артикул Кол-во, шт Для профилей Для профилей

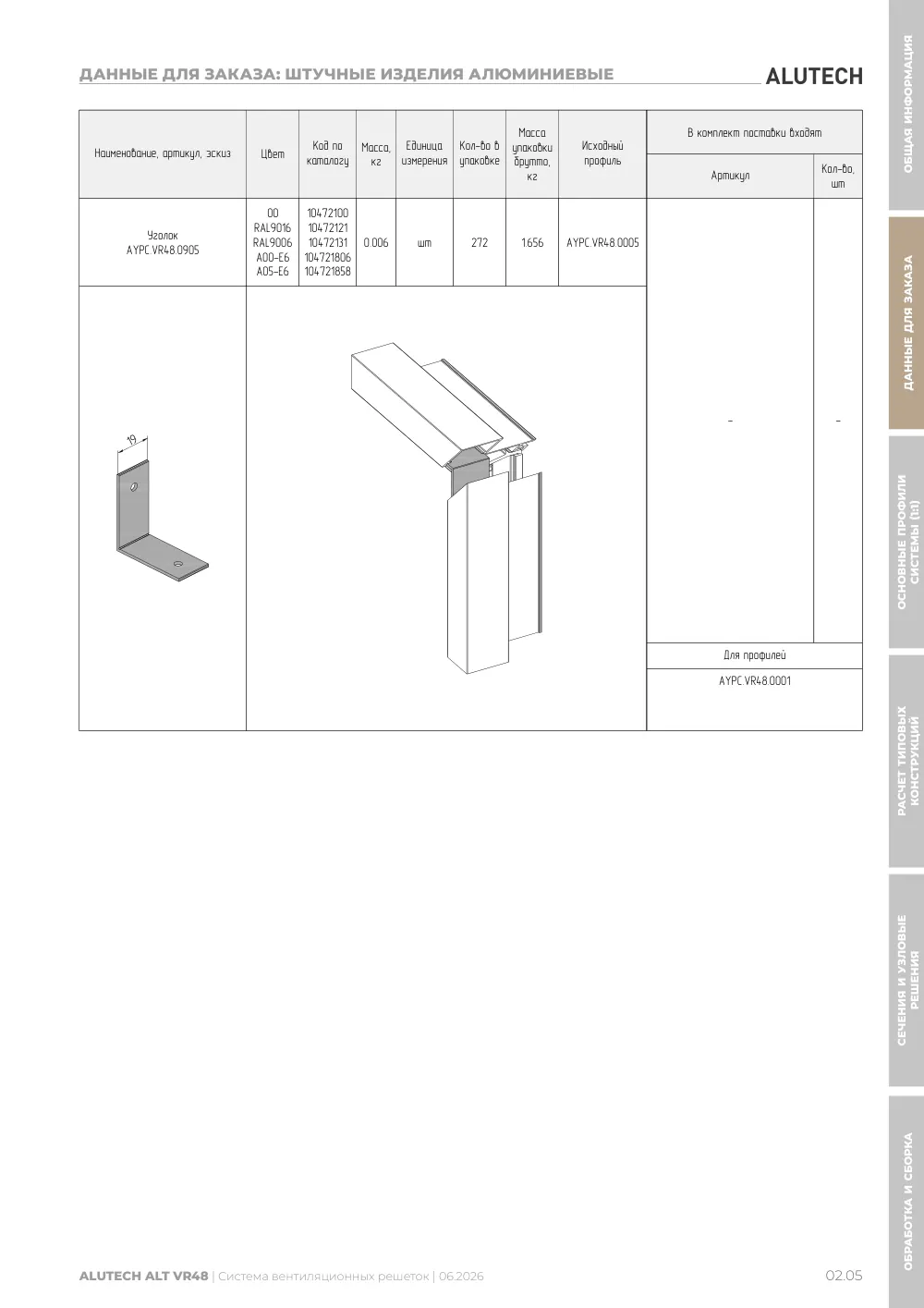

Стр. 11: 02.05 Данные для заказа: штучные изделия алюминиевые ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 AYPC.VR48.0905 00 RAL9016 RAL9006 A00-E6 A05-E6 10472100 10472121 10472131 104721806 104721858 0.006 272 1.656 AYPC.VR48.0005 19 - - AYPC.VR48.0001 Наименование, артикул, эскиз Цвет Код по каталогу Масса, кг Единица измерения Кол-во в упаковке Масса упаковки брутто, кг Исходный профиль Уголок шт В комплект поставки входят Артикул Кол-во, шт Для профилей ОБЩАЯ ИНФОРМАЦИЯ ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1) РАСЧЕТ ТИПОВЫХ КОНСТРУКЦИЙ СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ ОБРАБОТКА И СБОРКА ДАННЫЕ ДЛЯ ЗАКАЗА

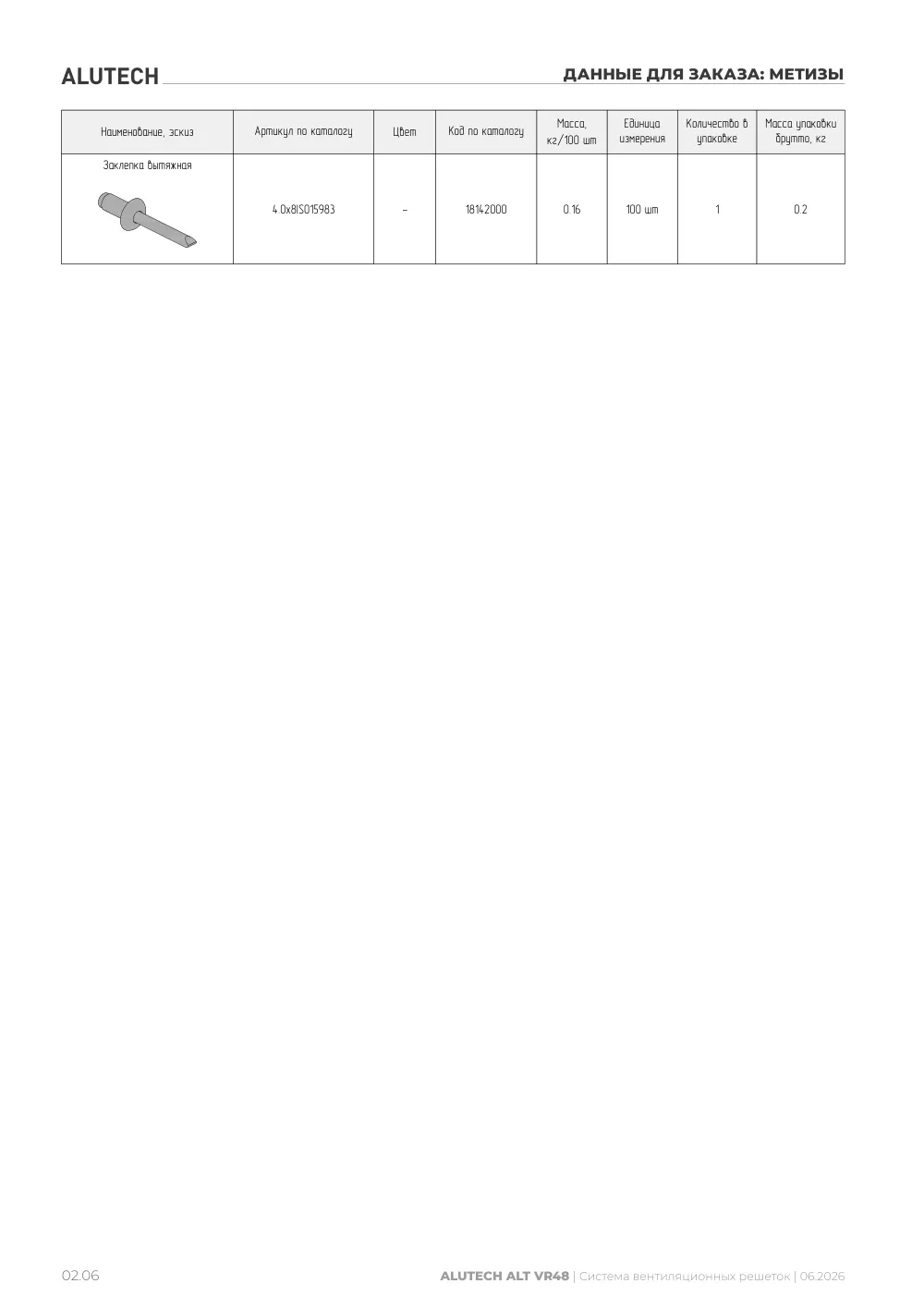

Стр. 12: 02.06 Данные для заказа: метизы ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 ДАННЫЕ ДЛЯ ЗАКАЗА: МЕТИЗЫ 4.0x8ISO15983 - 18142000 0.16 1 0.2 Наименование, эскиз Артикул по каталогу Цвет Код по каталогу Масса, кг/100 шт Единица измерения Количество в упаковке Масса упаковки брутто, кг Заклепка вытяжная 100 шт

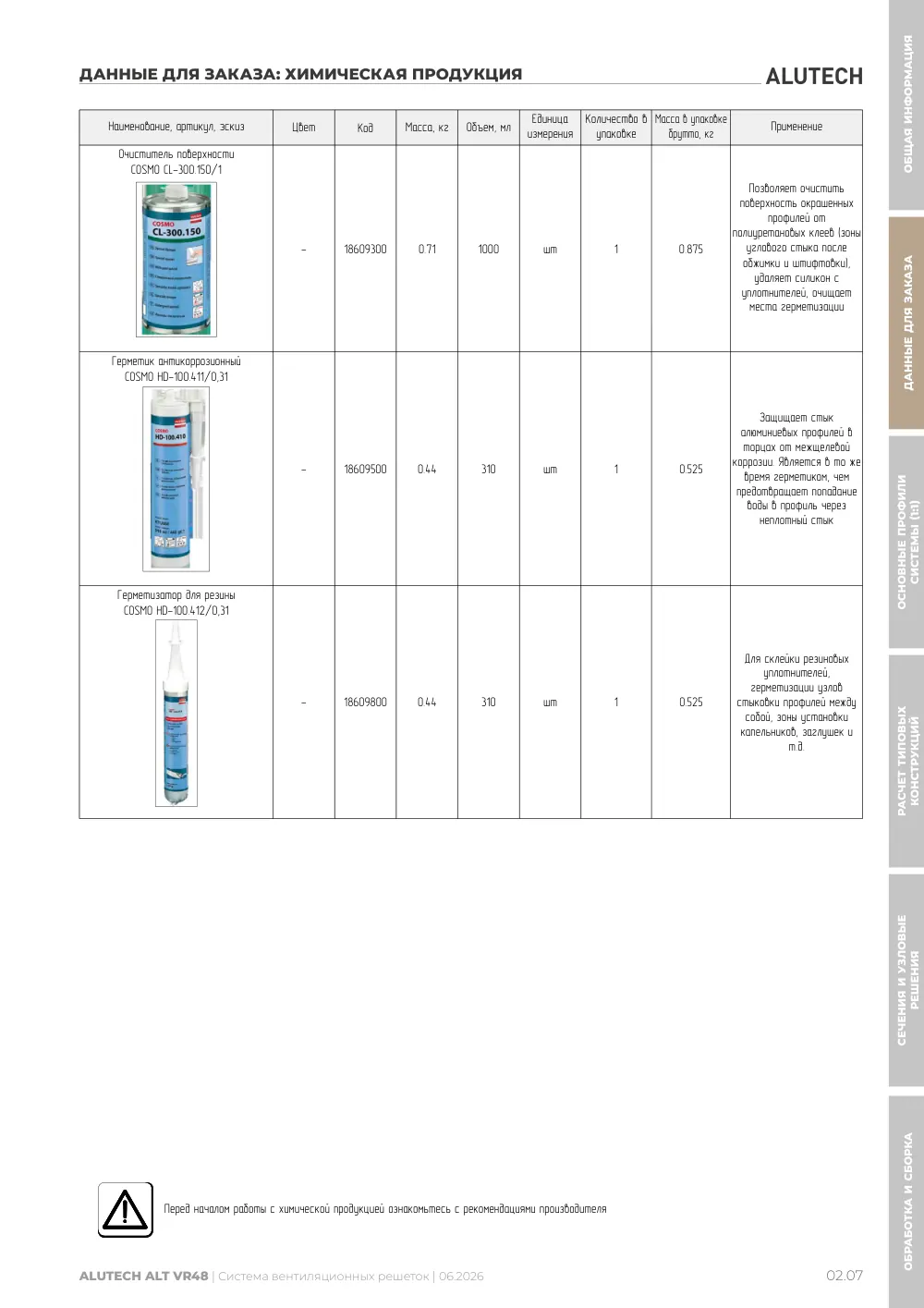

Стр. 13: 02.07 данные для заказа: химическая продукция ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 ДАННЫЕ ДЛЯ ЗАКАЗА: ХИМИЧЕСКАЯ ПРОДУКЦИЯ Наименование, артикул, эскиз Цвет Код Масса, кг Объем, мл Единица измерения Количество в упаковке Масса в упаковке брутто, кг Применение Очиститель поверхности шт Позволяет очистить поверхность окрашенных профилей от полиуретановых клеев (зоны углового стыка после обжимки и штифтовки), удаляет силикон с уплотнителей, очищает места герметизации Герметик антикоррозионный шт Защищает стык алюминиевых профилей в торцах от межщелевой коррозии. Является в то же время герметиком, чем предотвращает попадание воды в профиль через неплотный стык Герметизатор для резины шт Для склейки резиновых уплотнителей, герметизации узлов стыковки профилей между собой, зоны установки капельников, заглушек и т.д. COSMO CL-300.150/1 - 18609300 0.71 1000 1 0.875 COSMO HD-100.411/0,31 - 18609500 0.44 310 1 0.525 COSMO HD-100.412/0,31 - 18609800 0.44 310 1 0.525 Перед началом работы с химической продукцией ознакомьтесь с рекомендациями производителя ОБЩАЯ ИНФОРМАЦИЯ ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1) РАСЧЕТ ТИПОВЫХ КОНСТРУКЦИЙ СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ ОБРАБОТКА И СБОРКА ДАННЫЕ ДЛЯ ЗАКАЗА

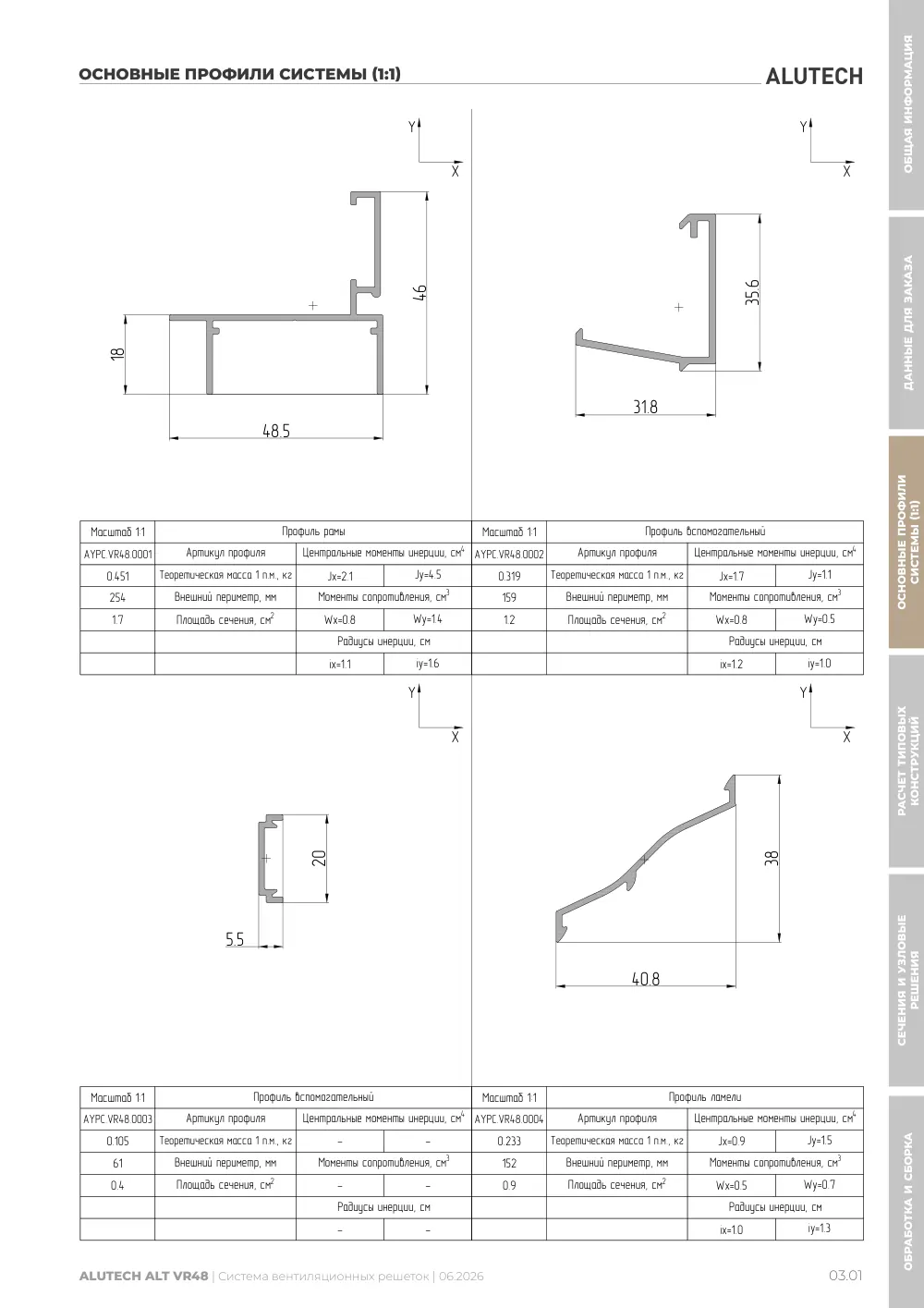

Стр. 15: 03.01 основные профили системы (1:1) ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1) Масштаб 1:1 Профиль ламели Артикул профиля Центральные моменты инерции, см4 Теоретическая масса 1 п.м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см Масштаб 1:1 Профиль вспомогательный Артикул профиля Центральные моменты инерции, см4 Теоретическая масса 1 п.м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см Масштаб 1:1 Профиль вспомогательный Артикул профиля Центральные моменты инерции, см4 Теоретическая масса 1 п.м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см Масштаб 1:1 Профиль рамы Артикул профиля Центральные моменты инерции, см4 Теоретическая масса 1 п.м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см AYPC.VR48.0001 0.451 Jx=2.1 Jy=4.5 254 1.7 Wx=0.8 Wy=1.4 ix=1.1 iy=1.6 AYPC.VR48.0002 0.319 Jx=1.7 Jy=1.1 159 1.2 Wx=0.8 Wy=0.5 ix=1.2 iy=1.0 AYPC.VR48.0003 0.105 - - 61 0.4 - - - - AYPC.VR48.0004 0.233 Jx=0.9 Jy=1.5 152 0.9 Wx=0.5 Wy=0.7 ix=1.0 iy=1.3 46 48.5 18 31.8 35.6 20 5.5 40.8 38 X Y X Y X Y X Y ОБЩАЯ ИНФОРМАЦИЯ ДАННЫЕ ДЛЯ ЗАКАЗА РАСЧЕТ ТИПОВЫХ КОНСТРУКЦИЙ СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ ОБРАБОТКА И СБОРКА ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1)

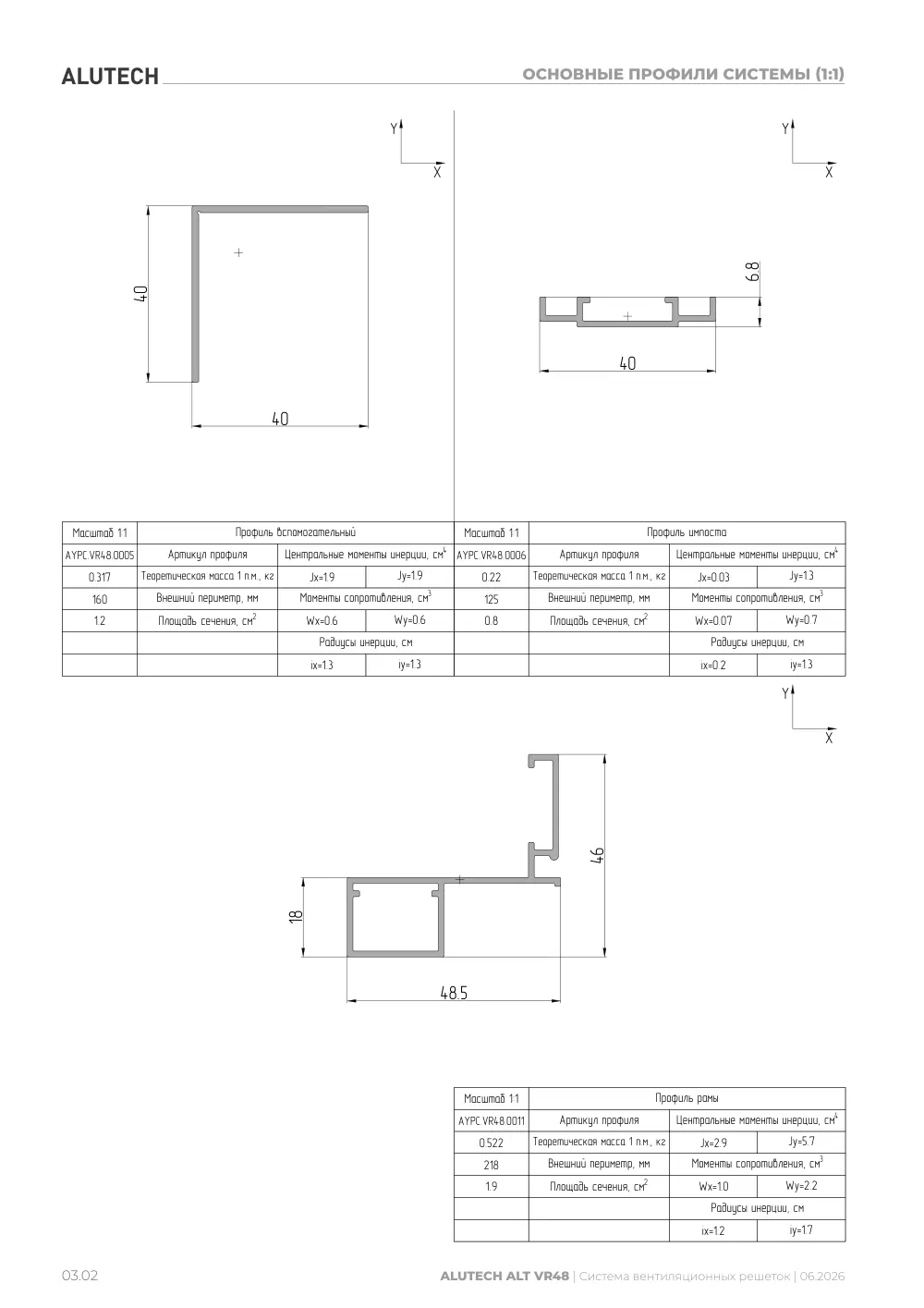

Стр. 16: 03.02 основные профили системы (1:1) ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 Масштаб 1:1 Профиль вспомогательный Артикул профиля Центральные моменты инерции, см4 Теоретическая масса 1 п.м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см Масштаб 1:1 Профиль импоста Артикул профиля Центральные моменты инерции, см4 Теоретическая масса 1 п.м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см Масштаб 1:1 Профиль рамы Артикул профиля Центральные моменты инерции, см4 Теоретическая масса 1 п.м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см 40 40 40 6.8 48.5 46 18 AYPC.VR48.0005 0.317 Jx=1.9 Jy=1.9 160 1.2 Wx=0.6 Wy=0.6 ix=1.3 iy=1.3 AYPC.VR48.0006 0.22 Jx=0.03 Jy=1.3 125 0.8 Wx=0.07 Wy=0.7 ix=0.2 iy=1.3 AYPC.VR48.0011 0.522 Jx=2.9 Jy=5.7 218 1.9 Wx=1.0 Wy=2.2 ix=1.2 iy=1.7 X Y X Y X Y

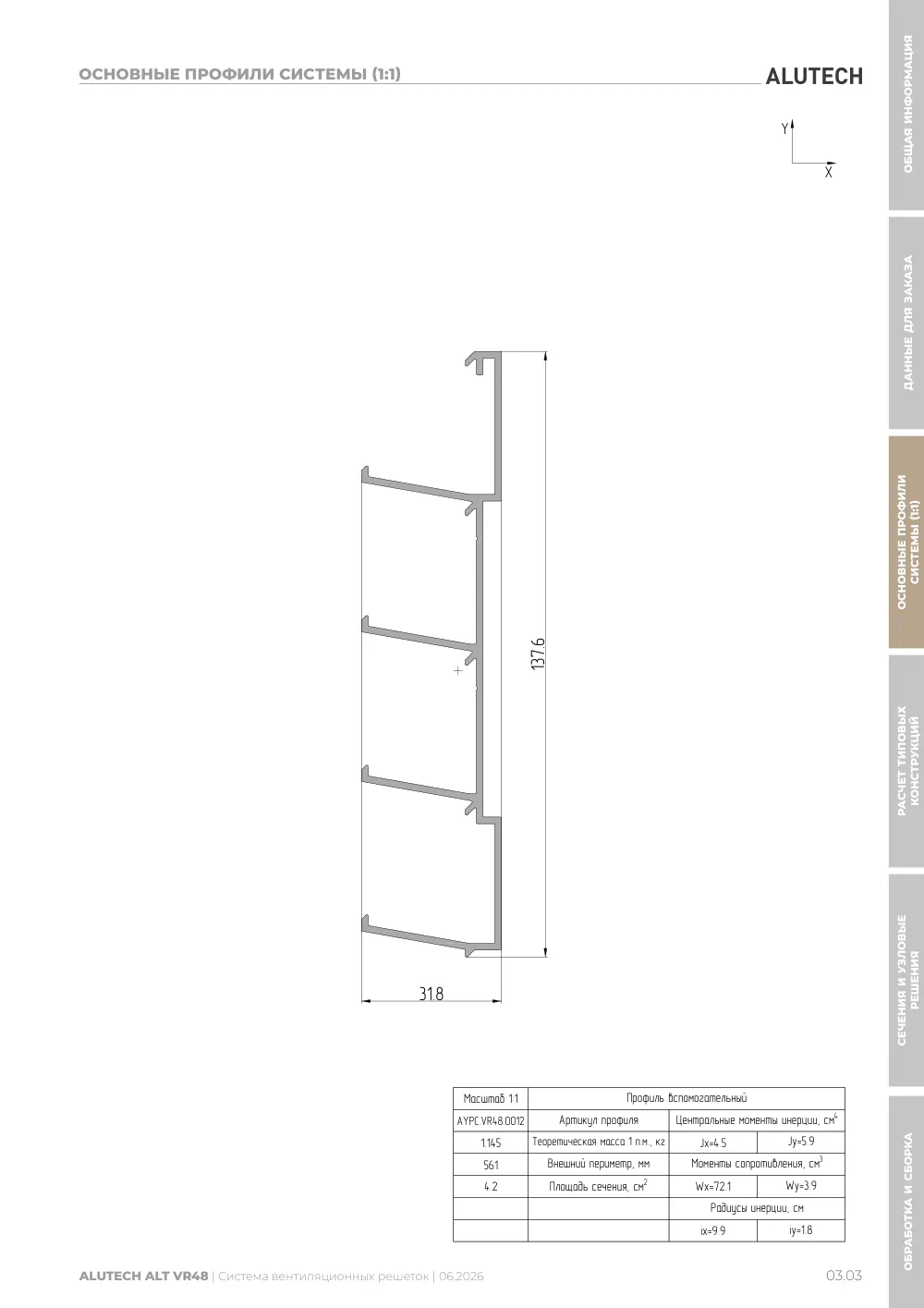

Стр. 17: 03.03 основные профили системы (1:1) ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 Масштаб 1:1 Профиль вспомогательный Артикул профиля Центральные моменты инерции, см4 Теоретическая масса 1 п.м., кг Внешний периметр, мм Моменты сопротивления, см3 Площадь сечения, см2 Радиусы инерции, см 137.6 31.8 AYPC.VR48.0012 1.145 Jx=4.5 Jy=5.9 561 4.2 Wx=72.1 Wy=3.9 ix=9.9 iy=1.8 X Y ОБЩАЯ ИНФОРМАЦИЯ ДАННЫЕ ДЛЯ ЗАКАЗА РАСЧЕТ ТИПОВЫХ КОНСТРУКЦИЙ СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ ОБРАБОТКА И СБОРКА ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1)

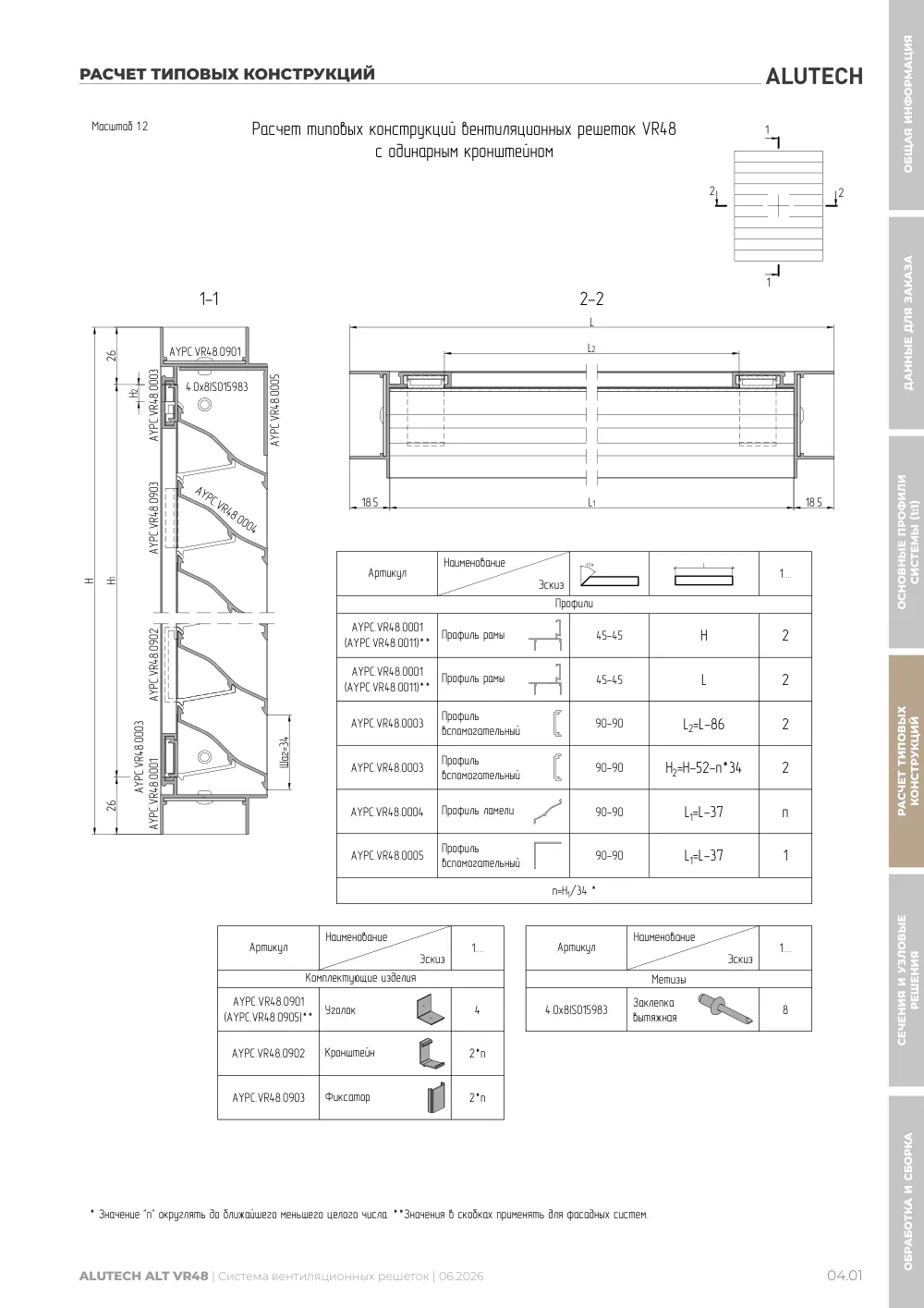

Стр. 19: 04.01 расчет типовых конструкций ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 Масштаб 1:2 1 AYPC.VR48.0001 (AYPC.VR48.0011)** 45-45 H 2 AYPC.VR48.0001 (AYPC.VR48.0011)** 45-45 L 2 AYPC.VR48.0003 90-90 L2=L-86 2 AYPC.VR48.0003 90-90 H2=H-52-n*34 2 AYPC.VR48.0004 90-90 L1=L-37 n AYPC.VR48.0005 90-90 L1=L-37 1 n=H1/34 * 45° L 1 AYPC.VR48.0901 (AYPC.VR48.0905)** 4 AYPC.VR48.0902 2*n AYPC.VR48.0903 2*n Артикул Наименование Эскиз Профили Профиль рамы Профиль рамы Профиль вспомогательный Профиль вспомогательный Профиль ламели Профиль вспомогательный Артикул Наименование Эскиз Комплектующие изделия Уголок Кронштейн Фиксатор * Значение "n" округлять до ближайшего меньшего целого числа. **Значения в скобках применять для фасадных систем. Расчет типовых конструкций вентиляционных решеток VR48 с одинарным кронштейном 1 1 2 2 1-1 H 2-2 L1 L L2 Шаг=34 H2 1 4.0x8ISO15983 8 Артикул Наименование Эскиз Метизы Заклепка вытяжная AYPC.VR48.0005 AYPC.VR48.0901 4.0x8ISO15983 AYPC.VR48.0003 AYPC.VR48.0903 AYPC.VR48.0004 AYPC.VR48.0001 AYPC.VR48.0003 AYPC.VR48.0902 H1 26 26 18.5 18.5 РАСЧЕТ ТИПОВЫХ КОНСТРУКЦИЙ ОБЩАЯ ИНФОРМАЦИЯ ДАННЫЕ ДЛЯ ЗАКАЗА ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1) СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ ОБРАБОТКА И СБОРКА РАСЧЕТ ТИПОВЫХ КОНСТРУКЦИЙ

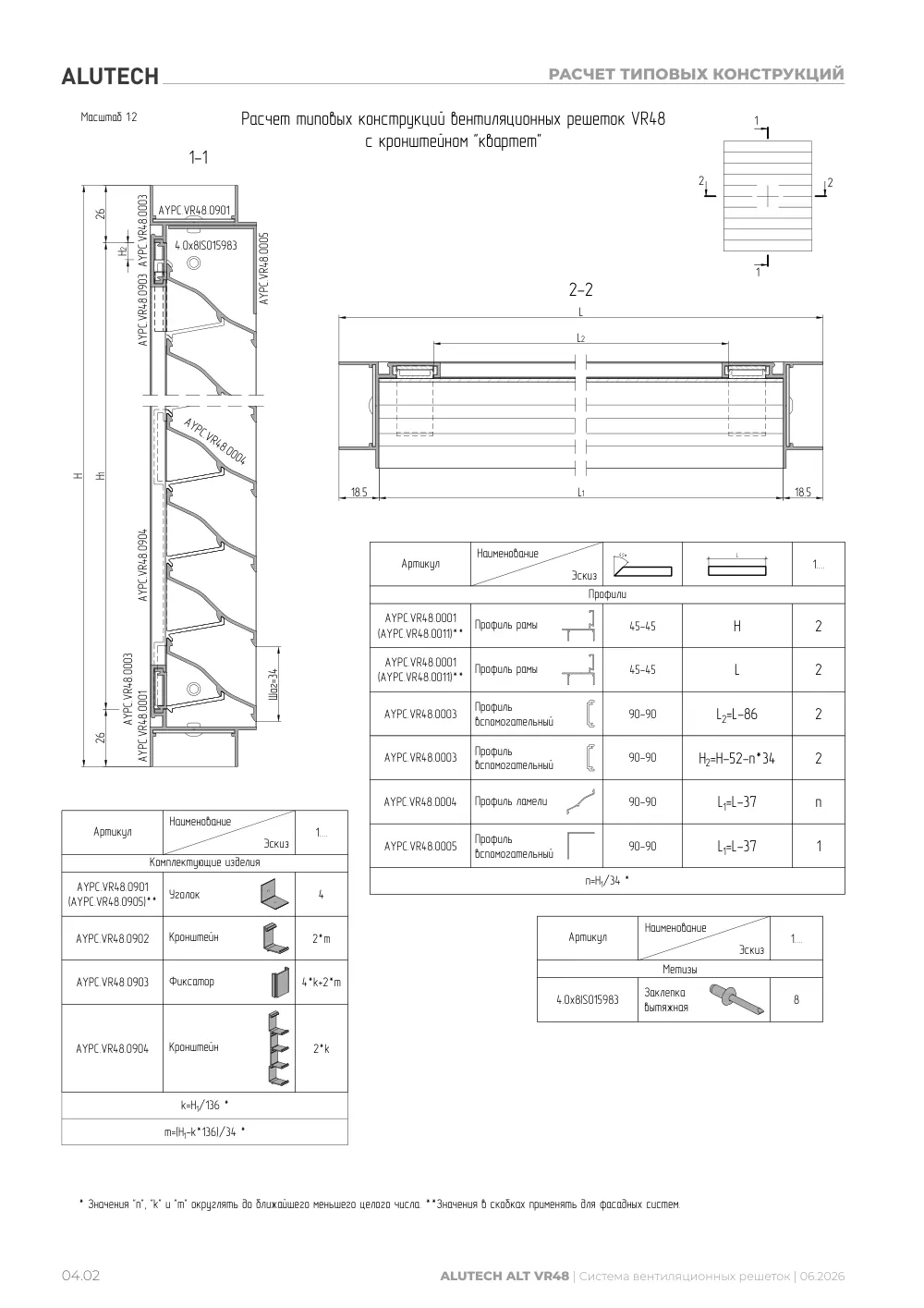

Стр. 20: 04.02 расчет типовых конструкций ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 Масштаб 1:2 1 AYPC.VR48.0001 (AYPC.VR48.0011)** 45-45 H 2 AYPC.VR48.0001 (AYPC.VR48.0011)** 45-45 L 2 AYPC.VR48.0003 90-90 L2=L-86 2 AYPC.VR48.0003 90-90 H2=H-52-n*34 2 AYPC.VR48.0004 90-90 L1=L-37 n AYPC.VR48.0005 90-90 L1=L-37 1 n=H1/34 * 45° L 1 AYPC.VR48.0901 (AYPC.VR48.0905)** 4 AYPC.VR48.0902 2*m AYPC.VR48.0903 4*k+2*m AYPC.VR48.0904 2*k k=H1/136 * m=(H1-k*136)/34 * Артикул Наименование Эскиз Профили Профиль рамы Профиль рамы Профиль вспомогательный Профиль вспомогательный Профиль ламели Профиль вспомогательный Артикул Наименование Эскиз Комплектующие изделия Уголок Кронштейн Фиксатор Кронштейн * Значения "n", "k" и "m" округлять до ближайшего меньшего целого числа. **Значения в скобках применять для фасадных систем. 1 1 2 2 1-1 2-2 L1 L L2 1 4.0x8ISO15983 8 Артикул Наименование Эскиз Метизы Заклепка вытяжная AYPC.VR48.0001 AYPC.VR48.0003 AYPC.VR48.0904 AYPC.VR48.0004 4.0x8ISO15983 AYPC.VR48.0901 AYPC.VR48.0003 AYPC.VR48.0903 AYPC.VR48.0005 Шаг=34 Расчет типовых конструкций вентиляционных решеток VR48 с кронштейном "квартет" H H2 H1 26 26 18.5 18.5

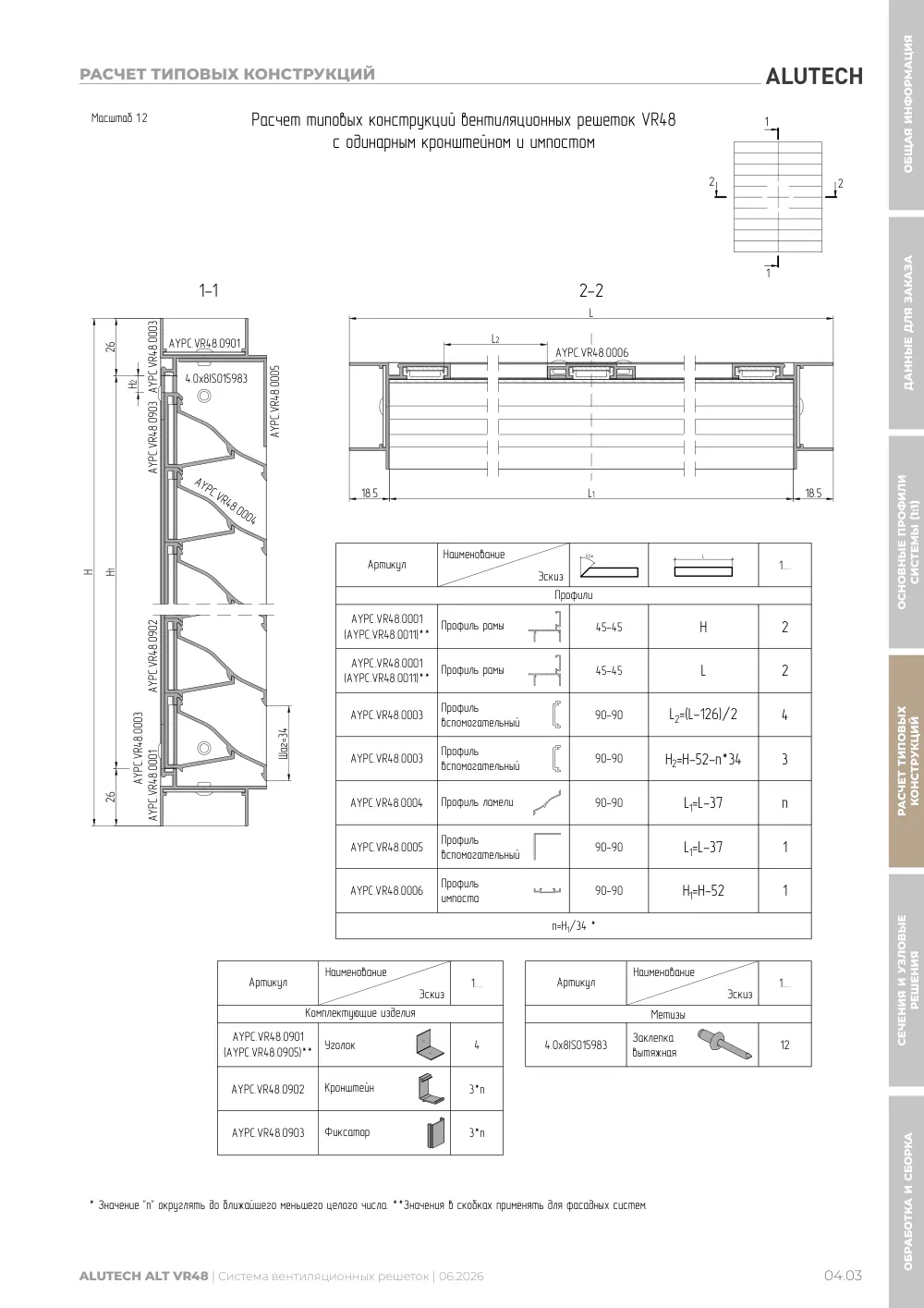

Стр. 21: 04.03 расчет типовых конструкций ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 Масштаб 1:2 1 AYPC.VR48.0001 (AYPC.VR48.0011)** 45-45 H 2 AYPC.VR48.0001 (AYPC.VR48.0011)** 45-45 L 2 AYPC.VR48.0003 90-90 L2=(L-126)/2 4 AYPC.VR48.0003 90-90 H2=H-52-n*34 3 AYPC.VR48.0004 90-90 L1=L-37 n AYPC.VR48.0005 90-90 L1=L-37 1 AYPC.VR48.0006 90-90 H1=H-52 1 n=H1/34 * 45° L 1 AYPC.VR48.0901 (AYPC.VR48.0905)** 4 AYPC.VR48.0902 3*n AYPC.VR48.0903 3*n Артикул Наименование Эскиз Профили Профиль рамы Профиль рамы Профиль вспомогательный Профиль вспомогательный Профиль ламели Профиль вспомогательный Профиль импоста Артикул Наименование Эскиз Комплектующие изделия Уголок Кронштейн Фиксатор * Значение "n" округлять до ближайшего меньшего целого числа. **Значения в скобках применять для фасадных систем. Расчет типовых конструкций вентиляционных решеток VR48 с одинарным кронштейном и импостом 1 1 2 2 1-1 H 2-2 L1 L L2 Шаг=34 H2 1 4.0x8ISO15983 12 Артикул Наименование Эскиз Метизы Заклепка вытяжная AYPC.VR48.0005 AYPC.VR48.0901 4.0x8ISO15983 AYPC.VR48.0003 AYPC.VR48.0903 AYPC.VR48.0004 AYPC.VR48.0001 AYPC.VR48.0003 AYPC.VR48.0902 H1 AYPC.VR48.0006 26 26 18.5 18.5 ОБЩАЯ ИНФОРМАЦИЯ ДАННЫЕ ДЛЯ ЗАКАЗА ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1) СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ ОБРАБОТКА И СБОРКА РАСЧЕТ ТИПОВЫХ КОНСТРУКЦИЙ

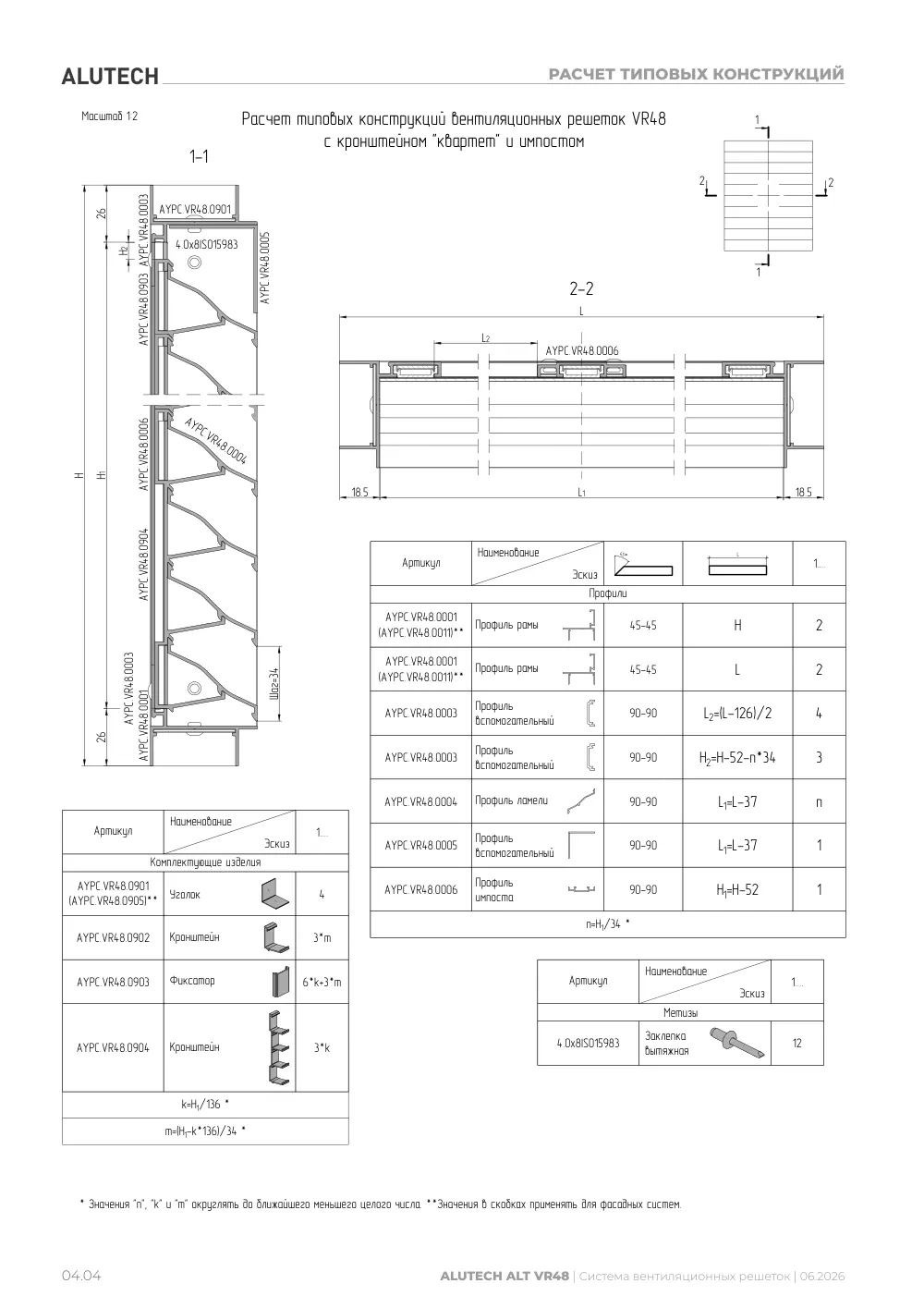

Стр. 22: 04.04 расчет типовых конструкций ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 Масштаб 1:2 1 AYPC.VR48.0901 (AYPC.VR48.0905)** 4 AYPC.VR48.0902 3*m AYPC.VR48.0903 6*k+3*m AYPC.VR48.0904 3*k k=H1/136 * m=(H1-k*136)/34 * Артикул Наименование Эскиз Комплектующие изделия Уголок Кронштейн Фиксатор Кронштейн * Значения "n", "k" и "m" округлять до ближайшего меньшего целого числа. **Значения в скобках применять для фасадных систем. 1 1 2 2 1-1 2-2 Расчет типовых конструкций вентиляционных решеток VR48 с кронштейном "квартет" и импостом AYPC.VR48.0001 AYPC.VR48.0003 AYPC.VR48.0904 AYPC.VR48.0004 4.0x8ISO15983 AYPC.VR48.0901 AYPC.VR48.0003 AYPC.VR48.0903 AYPC.VR48.0005 Шаг=34 H H2 H1 AYPC.VR48.0006 L1 L L2 AYPC.VR48.0006 1 AYPC.VR48.0001 (AYPC.VR48.0011)** 45-45 H 2 AYPC.VR48.0001 (AYPC.VR48.0011)** 45-45 L 2 AYPC.VR48.0003 90-90 L2=(L-126)/2 4 AYPC.VR48.0003 90-90 H2=H-52-n*34 3 AYPC.VR48.0004 90-90 L1=L-37 n AYPC.VR48.0005 90-90 L1=L-37 1 AYPC.VR48.0006 90-90 H1=H-52 1 n=H1/34 * 45° L Артикул Наименование Эскиз Профили Профиль рамы Профиль рамы Профиль вспомогательный Профиль вспомогательный Профиль ламели Профиль вспомогательный Профиль импоста 1 4.0x8ISO15983 12 Артикул Наименование Эскиз Метизы Заклепка вытяжная 26 26 18.5 18.5

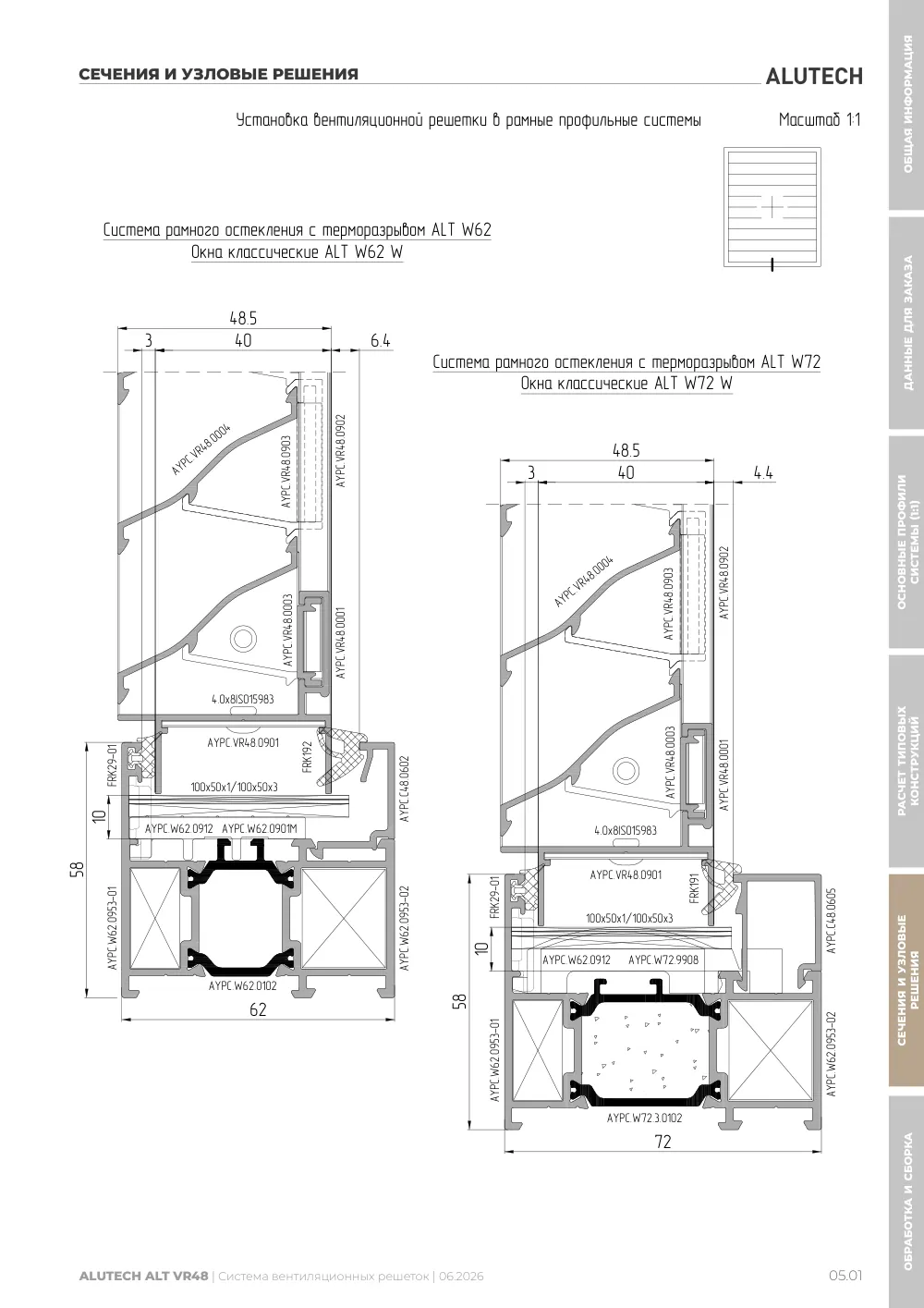

Стр. 23: 05.01 сечения и узловые решения ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ Установка вентиляционной решетки в рамные профильные системы Система рамного остекления с терморазрывом ALT W62 Окна классические ALT W62 W Система рамного остекления с терморазрывом ALT W72 Окна классические ALT W72 W Масштаб 1:1 AYPC.VR48.0902 AYPC.VR48.0004 AYPC.VR48.0001 48.5 6.4 3 AYPC.VR48.0003 AYPC.VR48.0903 AYPC.VR48.0901 4.0x8ISO15983 40 AYPC.VR48.0902 AYPC.VR48.0004 AYPC.VR48.0001 48.5 4.4 3 AYPC.VR48.0003 AYPC.VR48.0903 AYPC.VR48.0901 4.0x8ISO15983 40 62 58 FRK29-01 AYPC.W62.0912 AYPC.W62.0953-01 AYPC.W62.0953-02 AYPC.W62.0102 FRK192 AYPC.C48.0602 72 AYPC.W62.0953-02 AYPC.C48.0605 FRK29-01 AYPC.W62.0912 AYPC.W62.0953-01 AYPC.W72.3.0102 AYPC.W72.9908 100x50x1/100х50х3 AYPC.W62.0901M 100x50x1/100х50х3 10 58 10 FRK191 ОБЩАЯ ИНФОРМАЦИЯ ДАННЫЕ ДЛЯ ЗАКАЗА ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1) РАСЧЕТ ТИПОВЫХ КОНСТРУКЦИЙ ОБРАБОТКА И СБОРКА СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ

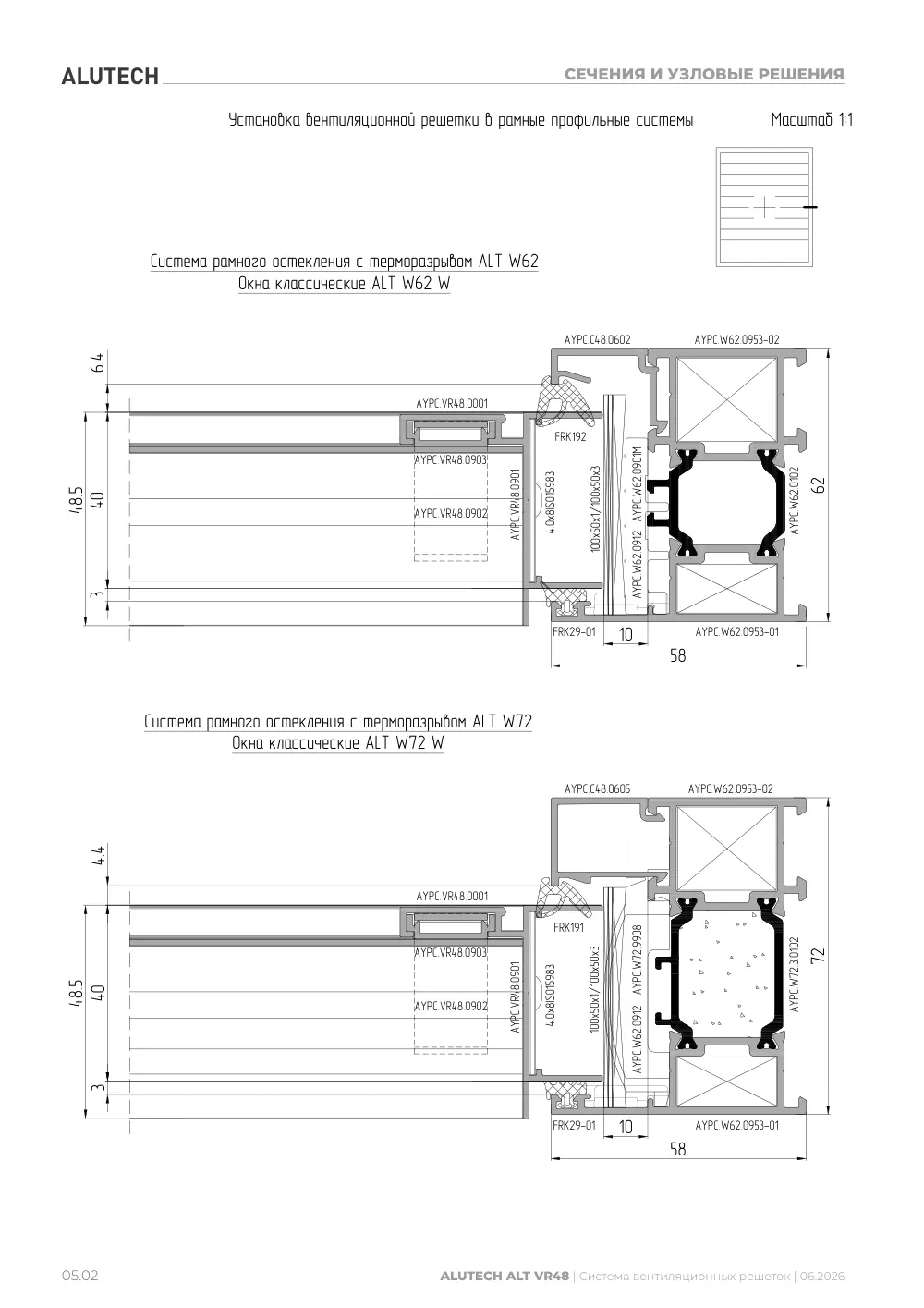

Стр. 24: 05.02 сечения и узловые решения ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 Система рамного остекления с терморазрывом ALT W62 Окна классические ALT W62 W Система рамного остекления с терморазрывом ALT W72 Окна классические ALT W72 W Установка вентиляционной решетки в рамные профильные системы Масштаб 1:1 FRK29-01 AYPC.W62.0912 AYPC.W62.0953-01 AYPC.W62.0953-02 AYPC.W62.0102 FRK192 AYPC.C48.0602 AYPC.W62.0953-02 AYPC.C48.0605 FRK29-01 AYPC.W62.0912 AYPC.W62.0953-01 AYPC.W72.3.0102 AYPC.W72.9908 100x50x1/100х50х3 AYPC.W62.0901M 100x50x1/100х50х3 AYPC.VR48.0902 AYPC.VR48.0001 AYPC.VR48.0903 AYPC.VR48.0901 4.0x8ISO15983 AYPC.VR48.0902 AYPC.VR48.0001 AYPC.VR48.0903 AYPC.VR48.0901 4.0x8ISO15983 48.5 4.4 3 40 72 58 10 48.5 6.4 3 40 62 58 10 FRK191

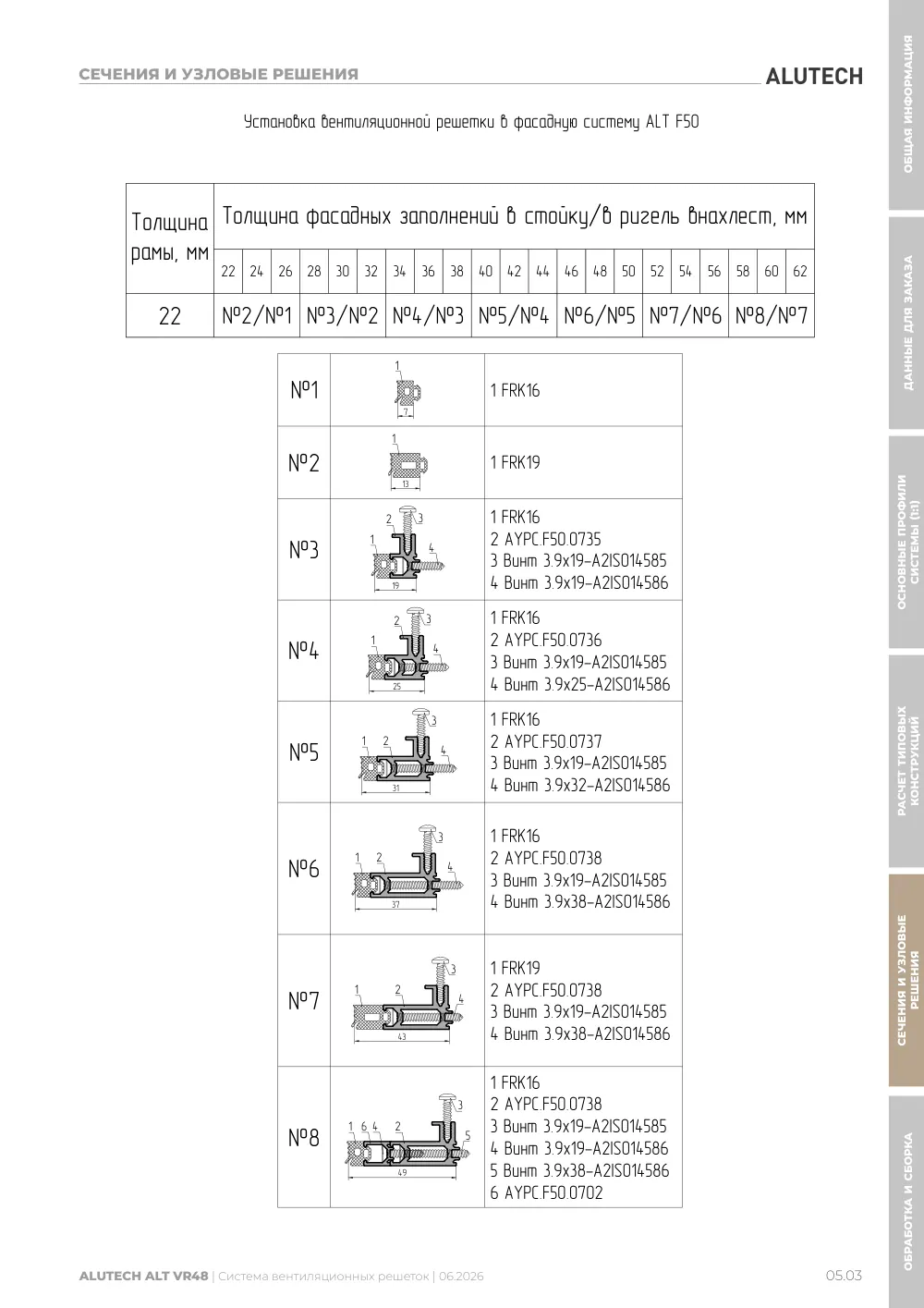

Стр. 25: 05.03 сечения и узловые решения ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 62 22 №2/№1 №3/№2 №4/№3 №5/№4 №6/№5 №7/№6 №8/№7 Толщина рамы, мм Толщина фасадных заполнений в стойку/в ригель внахлест, мм №1 1 FRK16 №2 1 FRK19 №3 1 FRK16 2 AYPC.F50.0735 3 Винт 3.9x19-A2ISO14585 4 Винт 3.9x19-A2ISO14586 №4 1 FRK16 2 AYPC.F50.0736 3 Винт 3.9x19-A2ISO14585 4 Винт 3.9x25-A2ISO14586 №5 1 FRK16 2 AYPC.F50.0737 3 Винт 3.9x19-A2ISO14585 4 Винт 3.9x32-A2ISO14586 №6 1 FRK16 2 AYPC.F50.0738 3 Винт 3.9x19-A2ISO14585 4 Винт 3.9x38-A2ISO14586 №7 1 FRK19 2 AYPC.F50.0738 3 Винт 3.9x19-A2ISO14585 4 Винт 3.9x38-A2ISO14586 №8 1 FRK16 2 AYPC.F50.0738 3 Винт 3.9x19-A2ISO14585 4 Винт 3.9x19-A2ISO14586 5 Винт 3.9x38-A2ISO14586 6 AYPC.F50.0702 7 1 13 1 19 1 2 4 3 25 1 2 3 4 31 1 2 3 4 37 1 2 3 4 43 1 2 3 4 49 3 5 1 2 6 4 Установка вентиляционной решетки в фасадную систему ALT F50 ОБЩАЯ ИНФОРМАЦИЯ ДАННЫЕ ДЛЯ ЗАКАЗА ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1) РАСЧЕТ ТИПОВЫХ КОНСТРУКЦИЙ ОБРАБОТКА И СБОРКА СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ

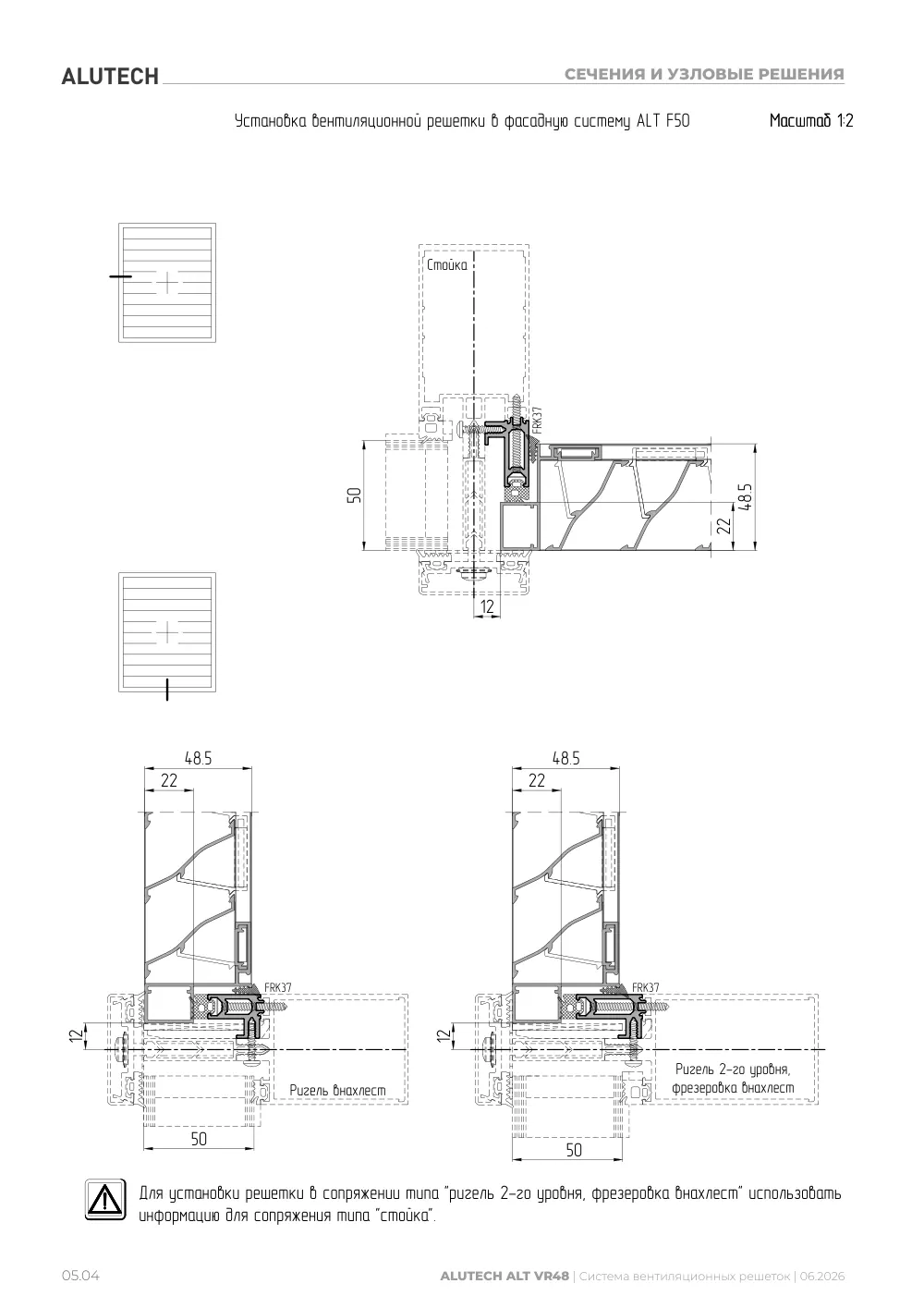

Стр. 26: 05.04 сечения и узловые решения ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 Стойка 50 12 Для установки решетки в сопряжении типа "ригель 2-го уровня, фрезеровка внахлест" использовать информацию для сопряжения типа "стойка". 50 Ригель внахлест 12 Ригель 2-го уровня, фрезеровка внахлест 12 50 48.5 22 48.5 22 48.5 22 FRK37 FRK37 FRK37 Установка вентиляционной решетки в фасадную систему ALT F50 Масштаб 1:2 Масштаб 1:2

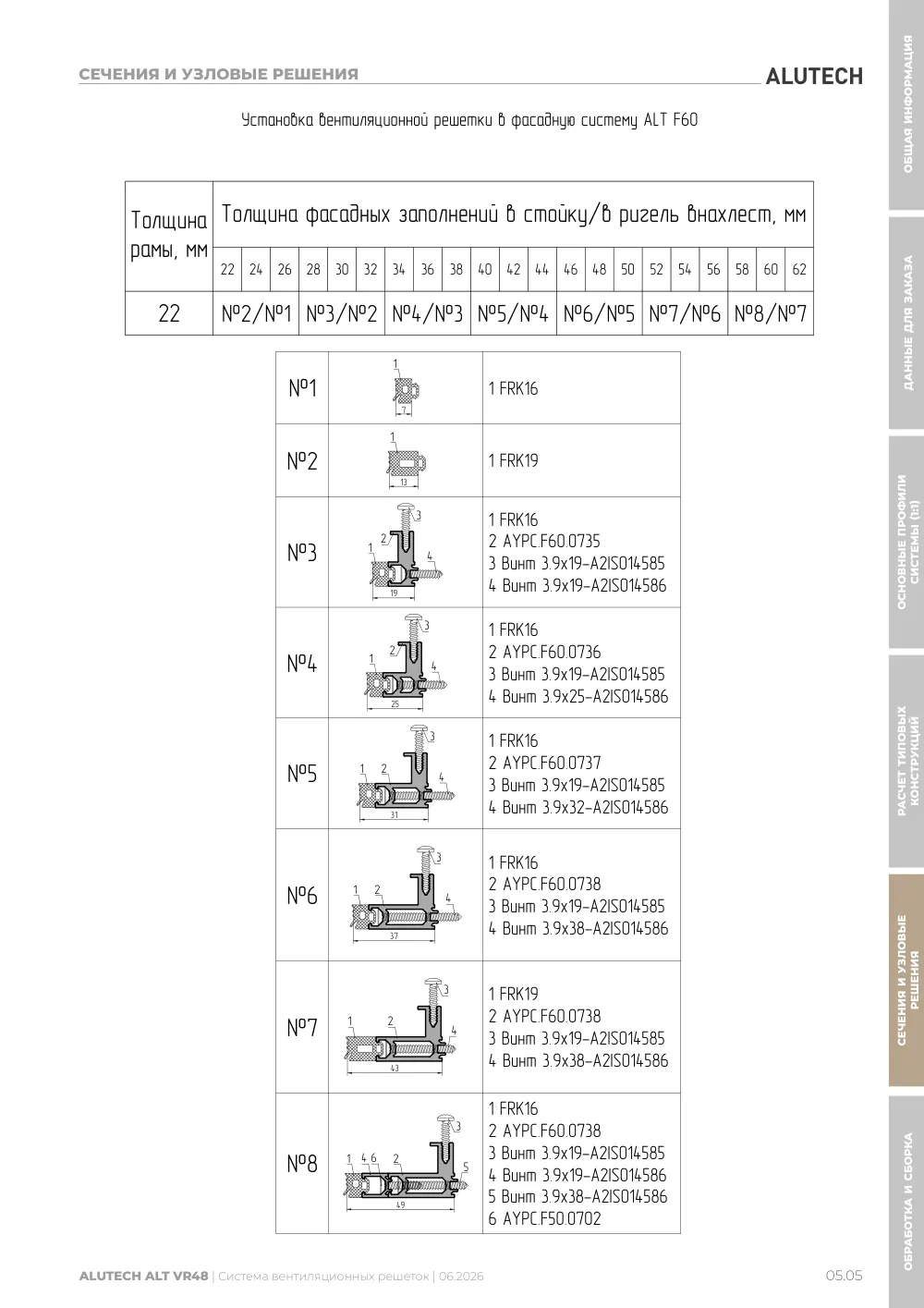

Стр. 27: 05.05 сечения и узловые решения ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 62 22 №2/№1 №3/№2 №4/№3 №5/№4 №6/№5 №7/№6 №8/№7 Толщина рамы, мм Толщина фасадных заполнений в стойку/в ригель внахлест, мм №1 1 FRK16 №2 1 FRK19 №3 1 FRK16 2 AYPC.F60.0735 3 Винт 3.9x19-A2ISO14585 4 Винт 3.9x19-A2ISO14586 №4 1 FRK16 2 AYPC.F60.0736 3 Винт 3.9x19-A2ISO14585 4 Винт 3.9x25-A2ISO14586 №5 1 FRK16 2 AYPC.F60.0737 3 Винт 3.9x19-A2ISO14585 4 Винт 3.9x32-A2ISO14586 №6 1 FRK16 2 AYPC.F60.0738 3 Винт 3.9x19-A2ISO14585 4 Винт 3.9x38-A2ISO14586 №7 1 FRK19 2 AYPC.F60.0738 3 Винт 3.9x19-A2ISO14585 4 Винт 3.9x38-A2ISO14586 №8 1 FRK16 2 AYPC.F60.0738 3 Винт 3.9x19-A2ISO14585 4 Винт 3.9x19-A2ISO14586 5 Винт 3.9x38-A2ISO14586 6 AYPC.F50.0702 7 1 13 1 19 1 2 4 3 25 1 2 3 4 31 1 2 3 4 37 1 2 3 4 43 1 2 4 3 49 5 1 2 4 3 6 Установка вентиляционной решетки в фасадную систему ALT F60 ОБЩАЯ ИНФОРМАЦИЯ ДАННЫЕ ДЛЯ ЗАКАЗА ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1) РАСЧЕТ ТИПОВЫХ КОНСТРУКЦИЙ ОБРАБОТКА И СБОРКА СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ

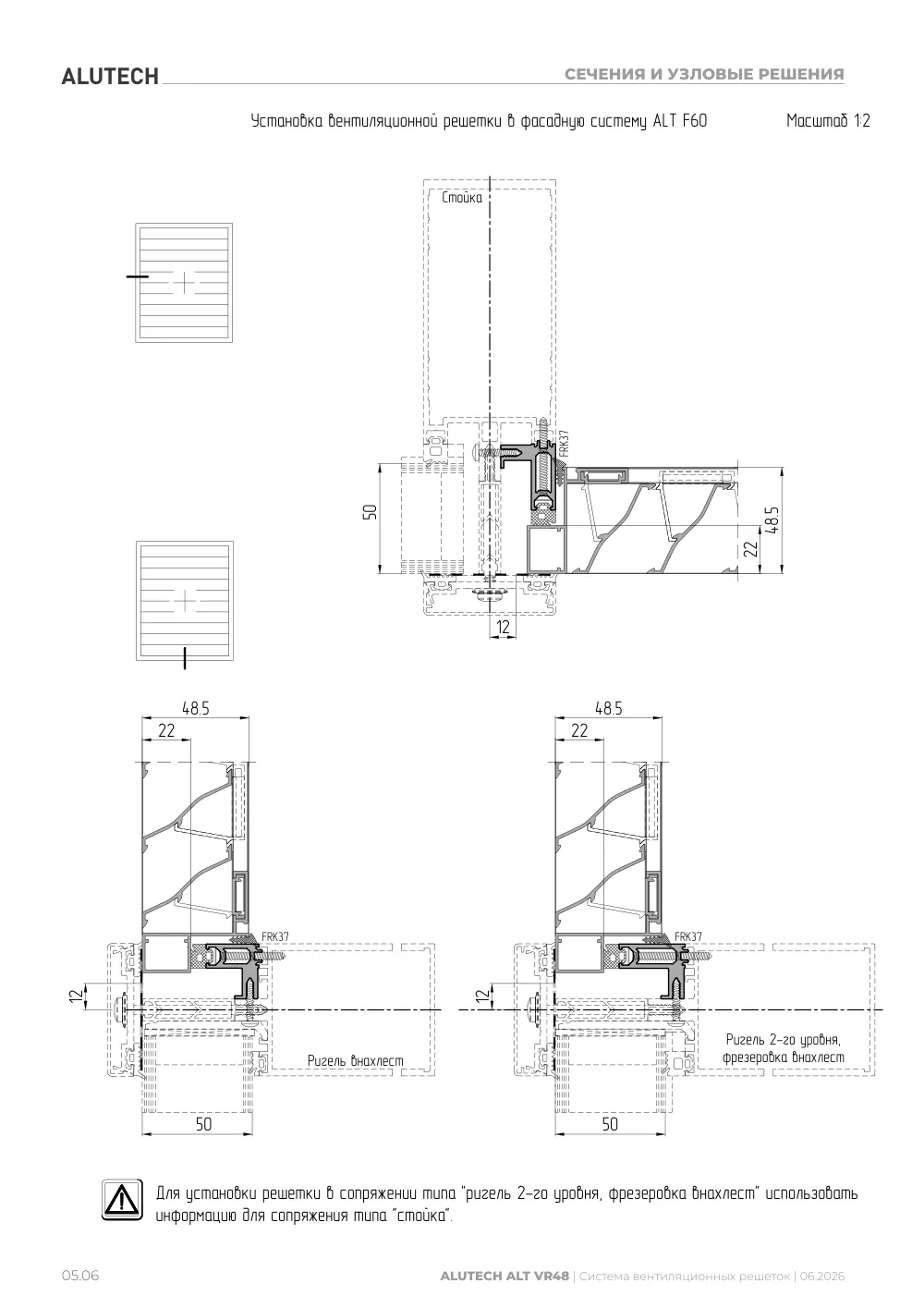

Стр. 28: 05.06 сечения и узловые решения ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 Для установки решетки в сопряжении типа "ригель 2-го уровня, фрезеровка внахлест" использовать информацию для сопряжения типа "стойка". 12 50 12 Стойка 50 12 50 48.5 22 48.5 22 FRK37 FRK37 48.5 22 FRK37 Ригель внахлест Ригель 2-го уровня, фрезеровка внахлест Установка вентиляционной решетки в фасадную систему ALT F60 Масштаб 1:2

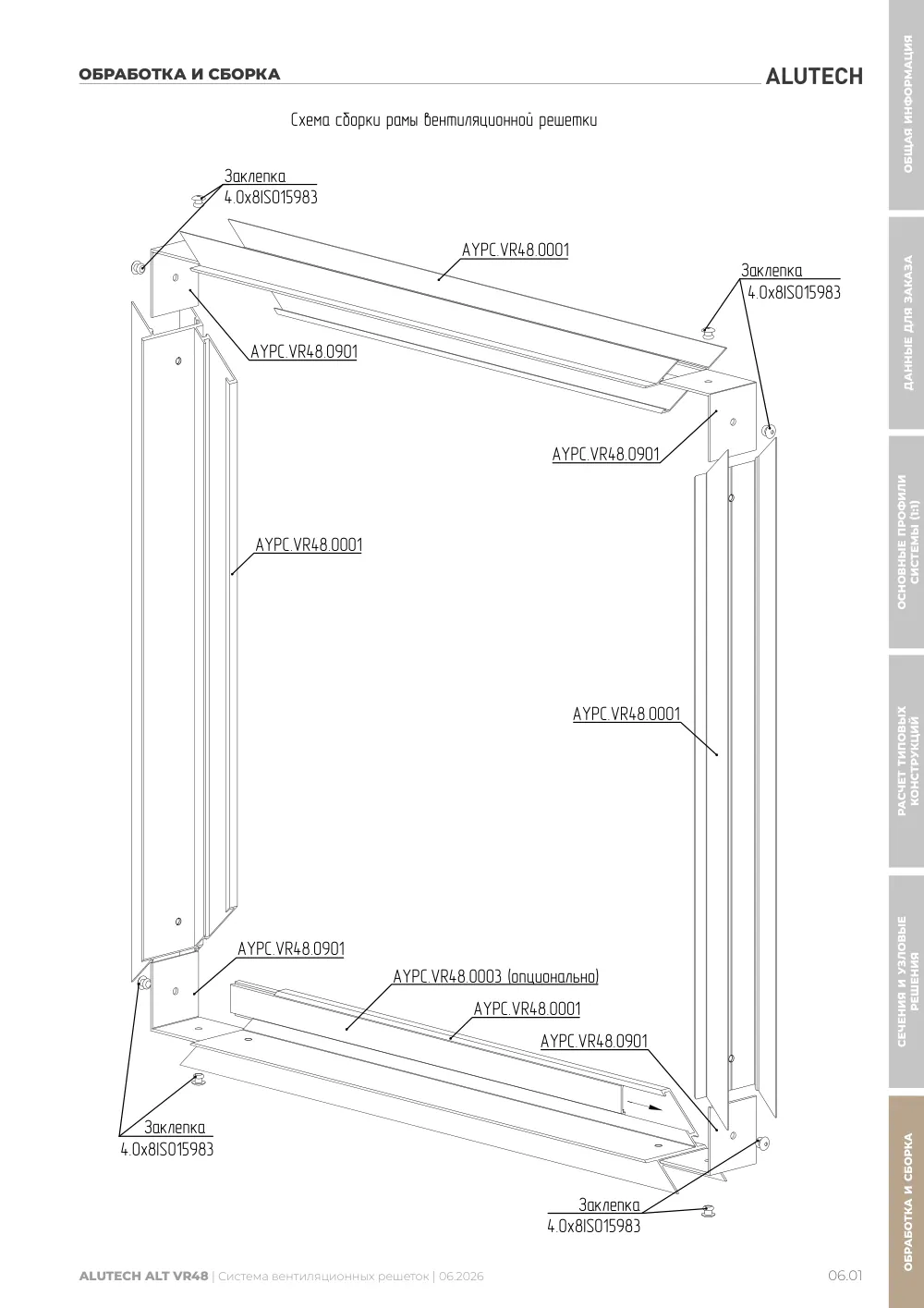

Стр. 29: 06.01 обработка и сборка ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 Схема сборки рамы вентиляционной решетки AYPC.VR48.0001 AYPC.VR48.0001 AYPC.VR48.0001 Заклепка 4.0х8ISO15983 AYPC.VR48.0001 AYPC.VR48.0901 AYPC.VR48.0901 AYPC.VR48.0901 AYPC.VR48.0901 Заклепка 4.0х8ISO15983 Заклепка 4.0х8ISO15983 Заклепка 4.0х8ISO15983 AYPC.VR48.0003 (опционально) ОБРАБОТКА И СБОРКА ОБЩАЯ ИНФОРМАЦИЯ ДАННЫЕ ДЛЯ ЗАКАЗА ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1) РАСЧЕТ ТИПОВЫХ КОНСТРУКЦИЙ ОБРАБОТКА И СБОРКА ОБРАБОТКА И СБОРКА СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ

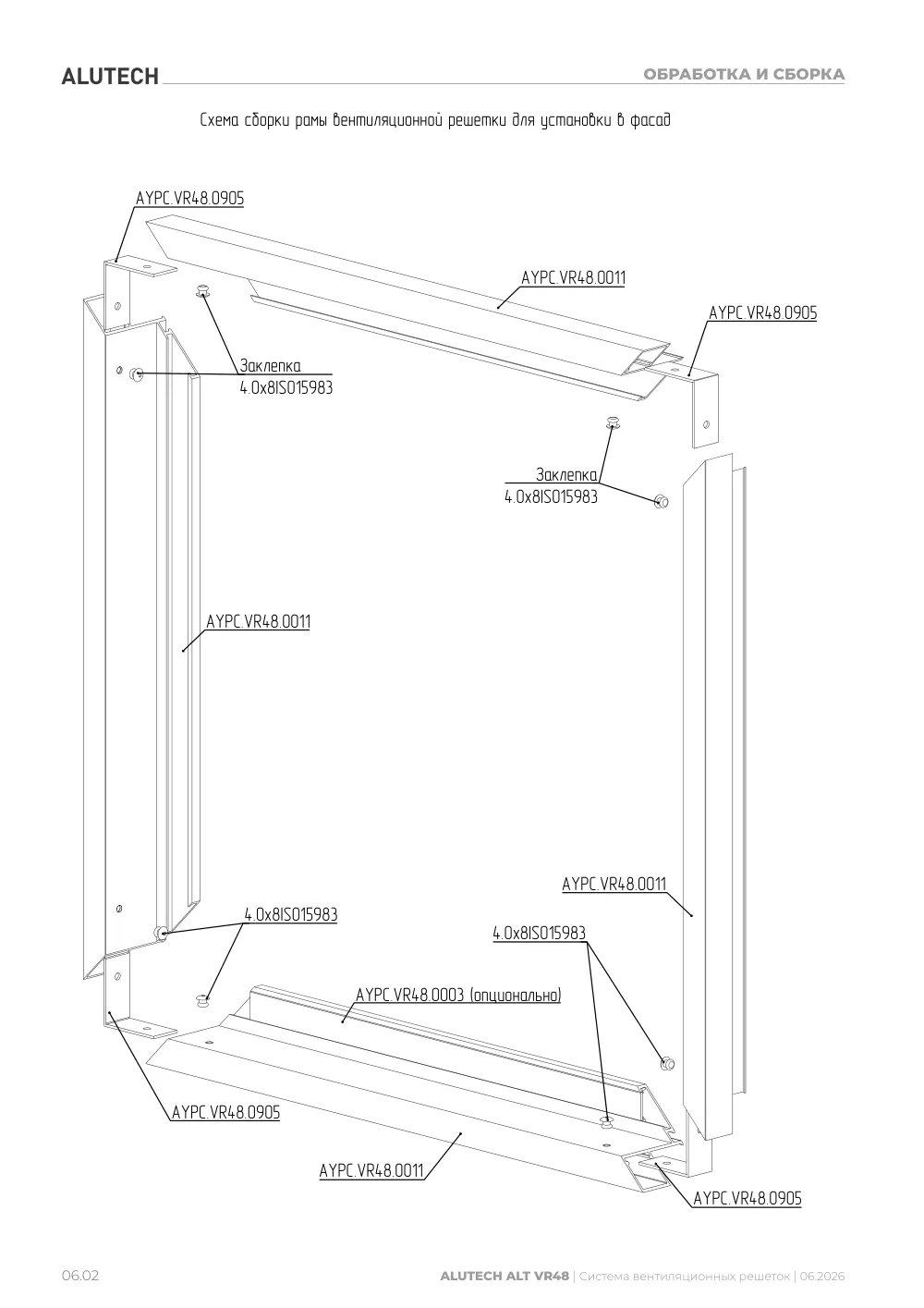

Стр. 30: 06.02 обработка и сборка ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 Схема сборки рамы вентиляционной решетки для установки в фасад AYPC.VR48.0011 Заклепка 4.0х8ISO15983 AYPC.VR48.0905 AYPC.VR48.0905 Заклепка 4.0х8ISO15983 AYPC.VR48.0011 AYPC.VR48.0011 4.0х8ISO15983 AYPC.VR48.0905 AYPC.VR48.0003 (опционально) AYPC.VR48.0905 4.0х8ISO15983 AYPC.VR48.0011

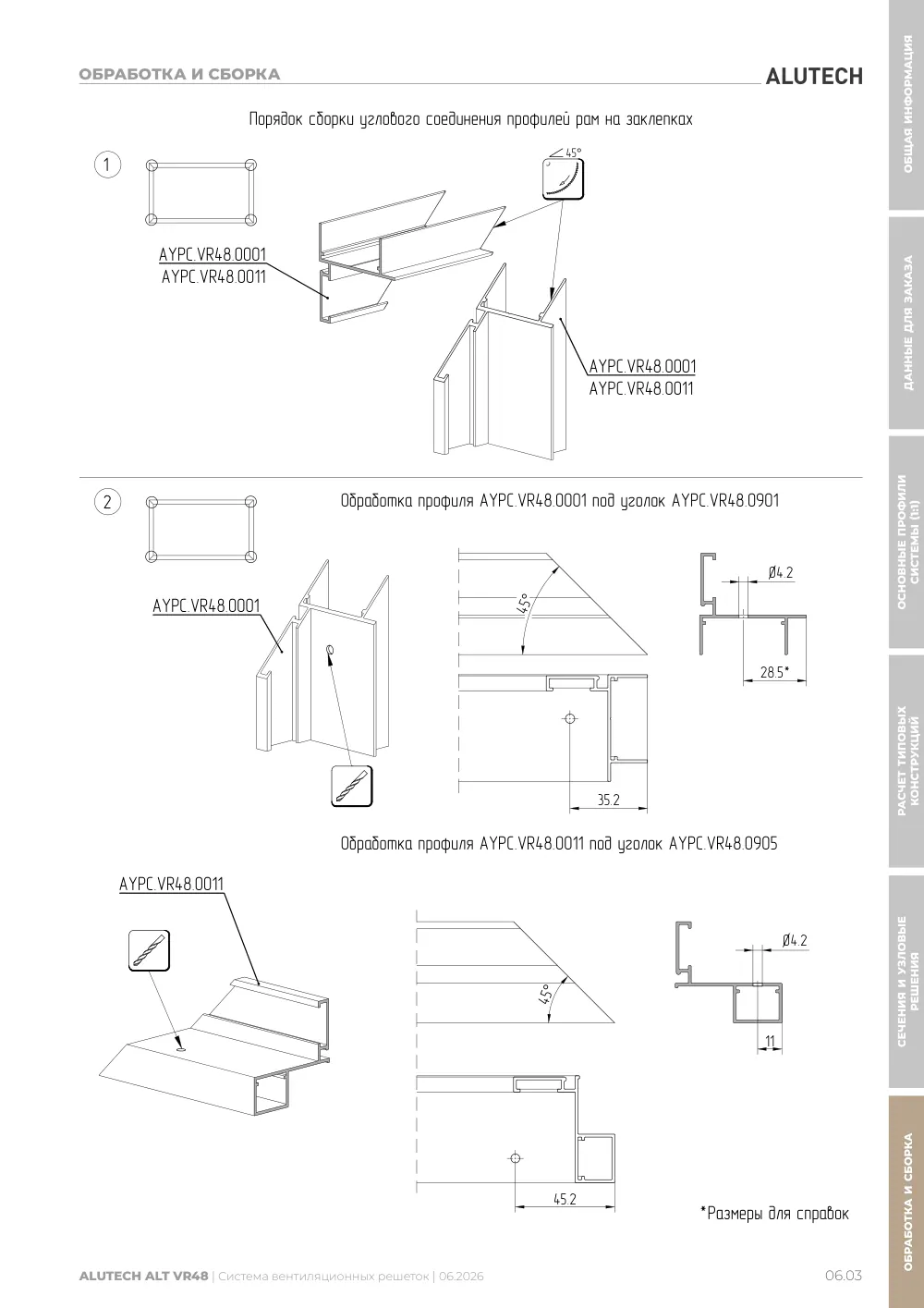

Стр. 31: 06.03 обработка и сборка ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 Порядок сборки углового соединения профилей рам на заклепках 1 ∠45° AYPC.VR48.0001 AYPC.VR48.0011 AYPC.VR48.0001 AYPC.VR48.0011 Обработка профиля AYPC.VR48.0001 под уголок AYPC.VR48.0901 2 AYPC.VR48.0001 Ø4.2 45° 35.2 28.5* Обработка профиля AYPC.VR48.0011 под уголок AYPC.VR48.0905 AYPC.VR48.0011 Ø4.2 11 45° 45.2 *Размеры для справок ОБЩАЯ ИНФОРМАЦИЯ ДАННЫЕ ДЛЯ ЗАКАЗА ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1) РАСЧЕТ ТИПОВЫХ КОНСТРУКЦИЙ ОБРАБОТКА И СБОРКА ОБРАБОТКА И СБОРКА СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ

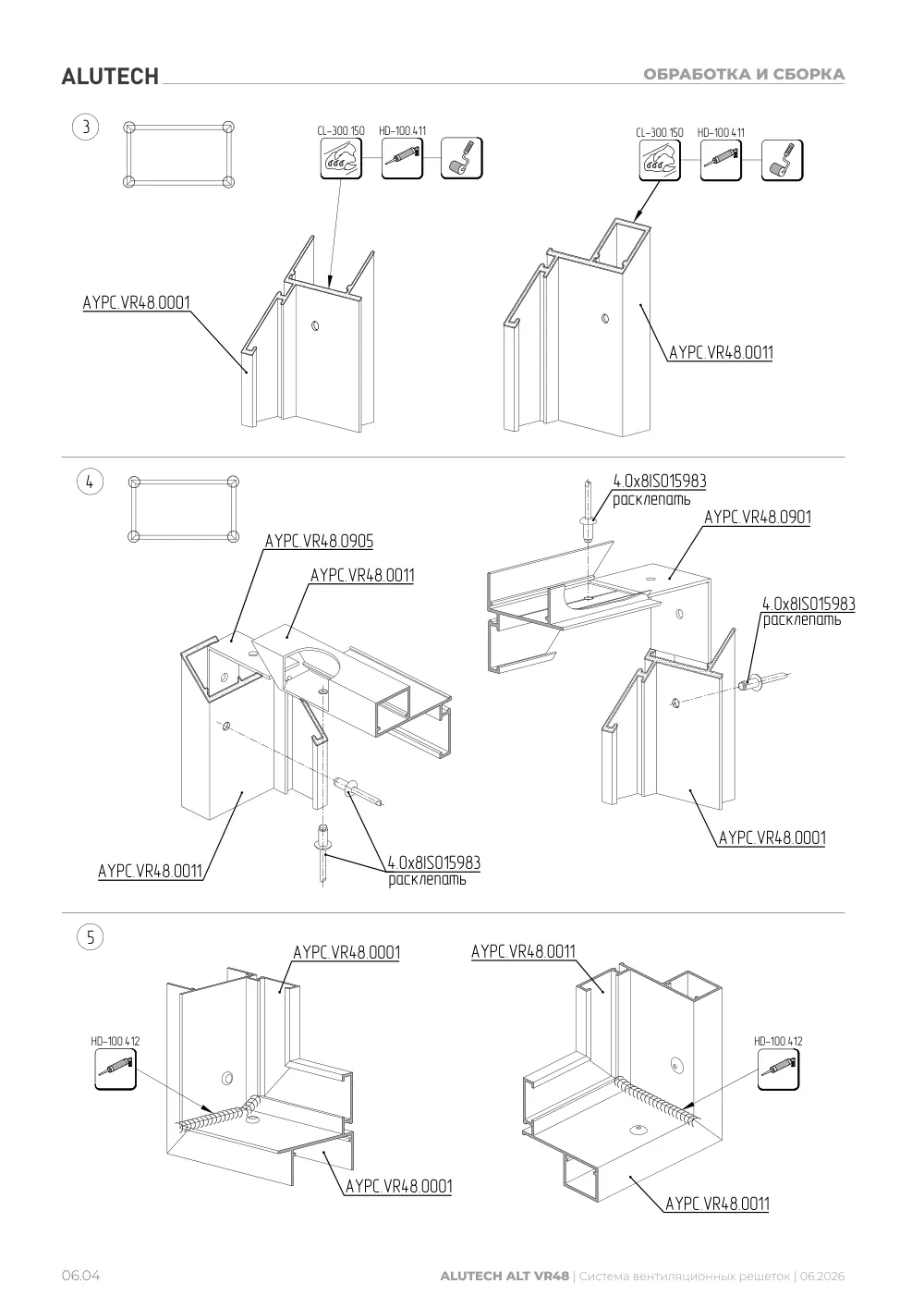

Стр. 32: 06.04 обработка и сборка ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 AYPC.VR48.0001 AYPC.VR48.0001 AYPC.VR48.0011 AYPC.VR48.0001 AYPC.VR48.0901 4.0х8ISO15983 4.0х8ISO15983 HD-100.411 AYPC.VR48.0001 3 AYPC.VR48.0011 HD-100.411 4 CL-300.150 расклепать расклепать 4.0х8ISO15983 расклепать AYPC.VR48.0905 AYPC.VR48.0011 5 HD-100.412 HD-100.412 AYPC.VR48.0011 AYPC.VR48.0011 CL-300.150

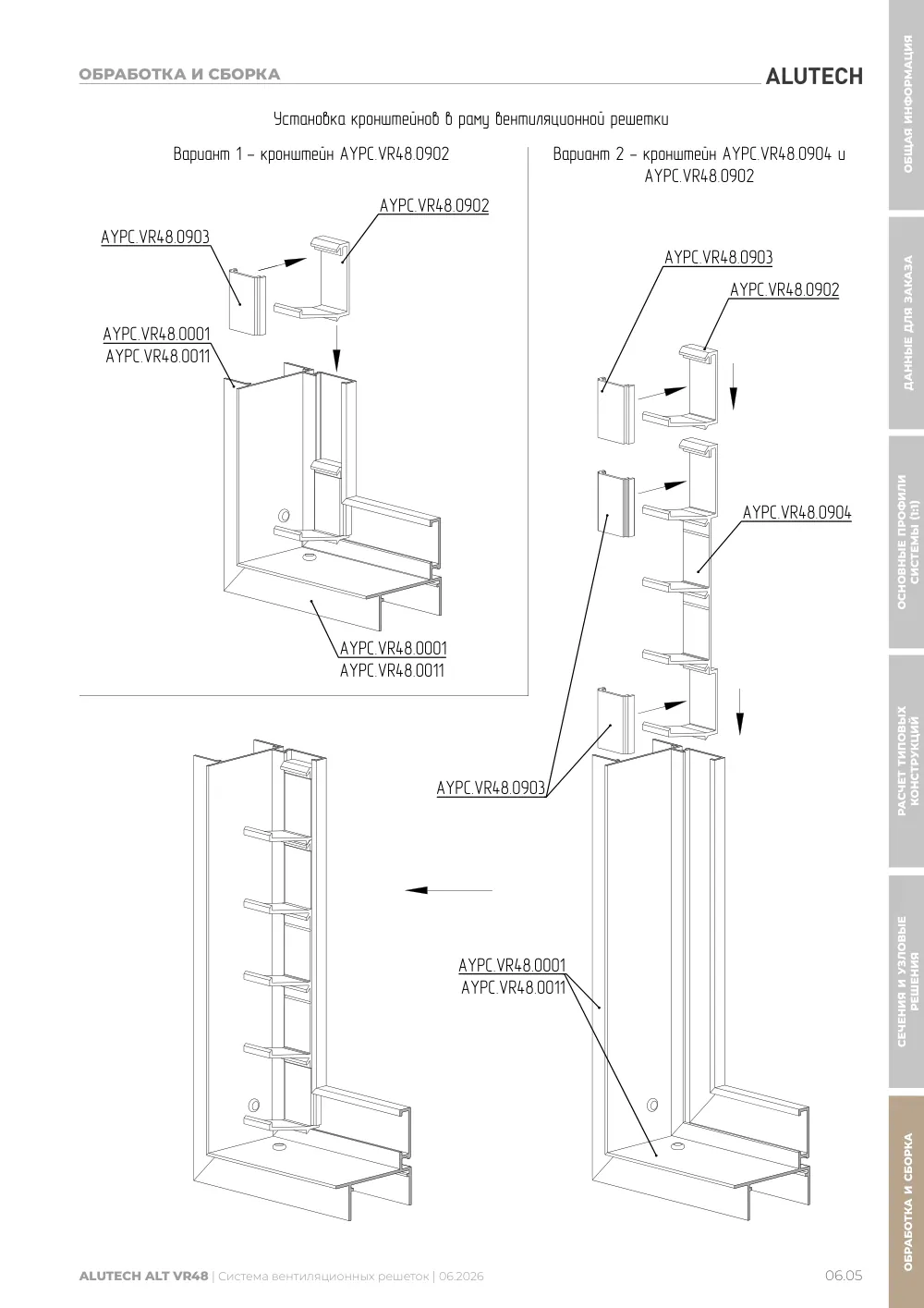

Стр. 33: 06.05 обработка и сборка ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 Установка кронштейнов в раму вентиляционной решетки AYPC.VR48.0903 AYPC.VR48.0902 AYPC.VR48.0001 AYPC.VR48.0011 AYPC.VR48.0001 AYPC.VR48.0011 Вариант 1 - кронштейн AYPC.VR48.0902 AYPC.VR48.0903 AYPC.VR48.0902 AYPC.VR48.0904 AYPC.VR48.0903 AYPC.VR48.0001 AYPC.VR48.0011 Вариант 2 - кронштейн AYPC.VR48.0904 и AYPC.VR48.0902 ОБЩАЯ ИНФОРМАЦИЯ ДАННЫЕ ДЛЯ ЗАКАЗА ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1) РАСЧЕТ ТИПОВЫХ КОНСТРУКЦИЙ ОБРАБОТКА И СБОРКА ОБРАБОТКА И СБОРКА СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ

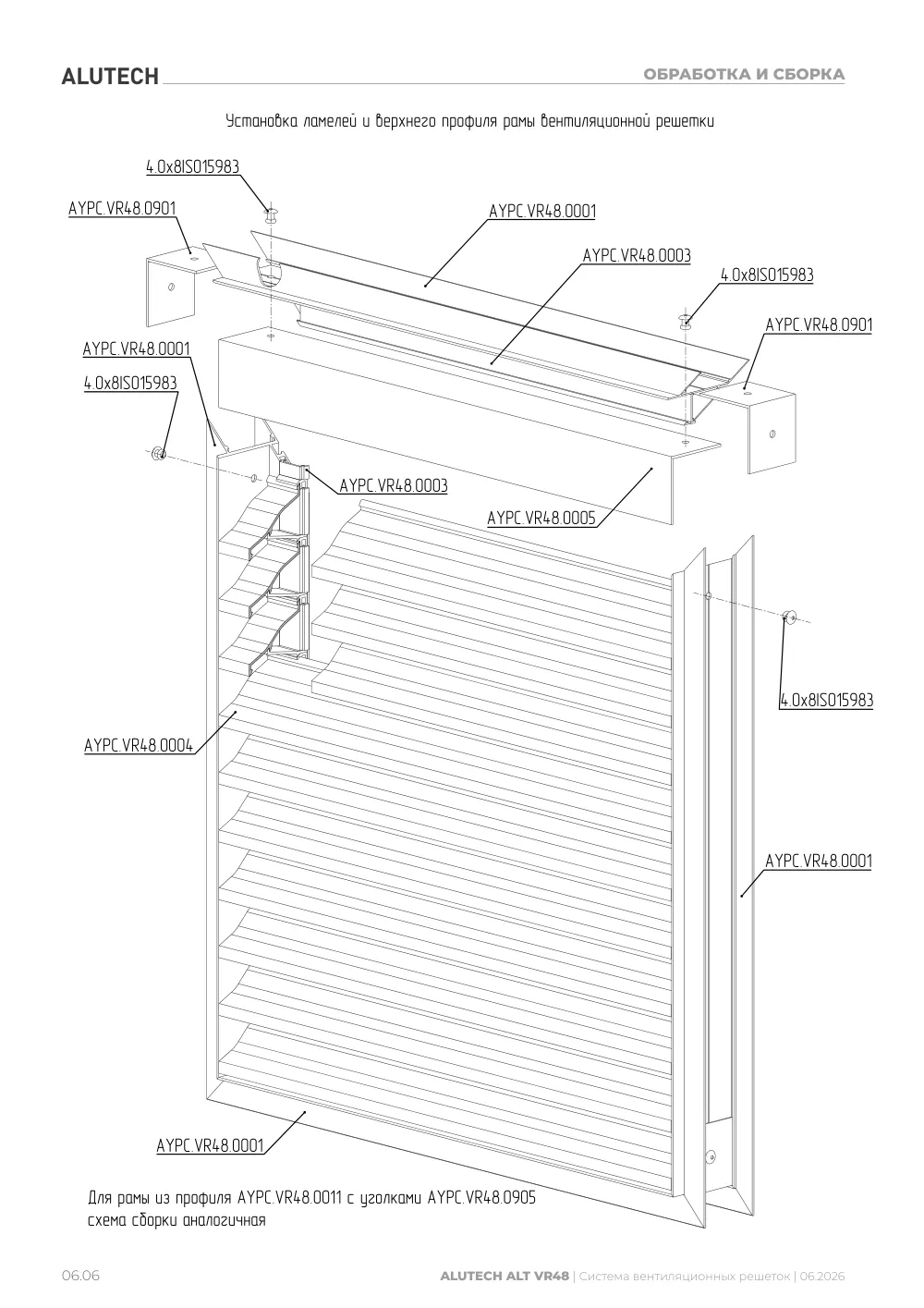

Стр. 34: 06.06 обработка и сборка ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 Установка ламелей и верхнего профиля рамы вентиляционной решетки AYPC.VR48.0001 AYPC.VR48.0001 AYPC.VR48.0001 AYPC.VR48.0001 AYPC.VR48.0004 AYPC.VR48.0003 4.0х8ISO15983 4.0х8ISO15983 AYPC.VR48.0005 4.0х8ISO15983 4.0х8ISO15983 AYPC.VR48.0901 AYPC.VR48.0901 Для рамы из профиля AYPC.VR48.0011 с уголками AYPC.VR48.0905 схема сборки аналогичная AYPC.VR48.0003

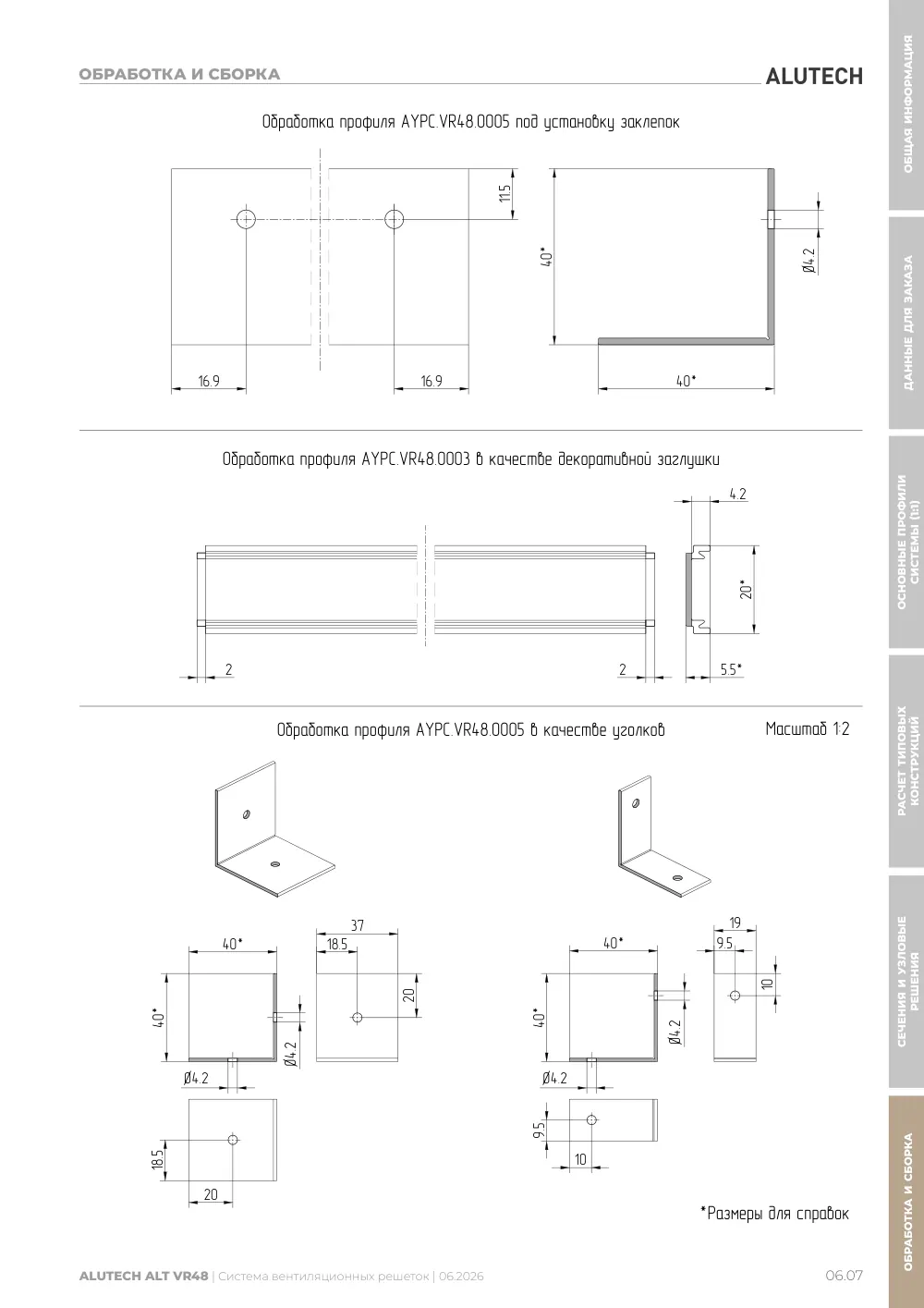

Стр. 35: 06.07 обработка и сборка ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 *Размеры для справок Обработка профиля AYPC.VR48.0005 в качестве уголков Масштаб 1:2 Обработка профиля AYPC.VR48.0005 под установку заклепок 11.5 16.9 16.9 Ø4.2 40* 40* Обработка профиля AYPC.VR48.0003 в качестве декоративной заглушки 4.2 2 2 5.5* 20* 37 18.5 20 Ø4.2 Ø4.2 20 40* 40* 18.5 40* 40* 9.5 19 10 10 9.5 Ø4.2 Ø4.2 ОБЩАЯ ИНФОРМАЦИЯ ДАННЫЕ ДЛЯ ЗАКАЗА ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1) РАСЧЕТ ТИПОВЫХ КОНСТРУКЦИЙ ОБРАБОТКА И СБОРКА ОБРАБОТКА И СБОРКА СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ

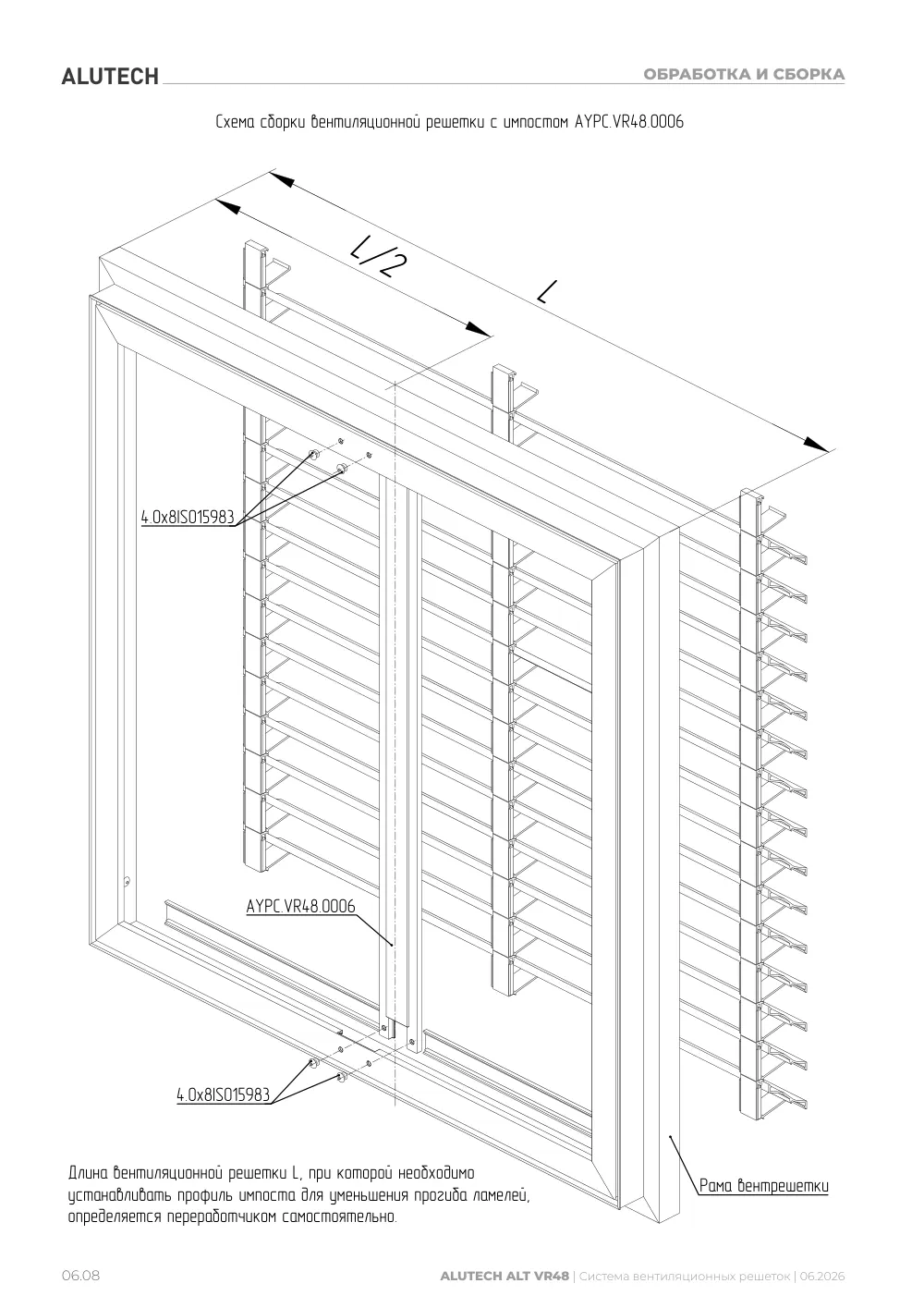

Стр. 36: 06.08 обработка и сборка ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 Схема сборки вентиляционной решетки с импостом AYPC.VR48.0006 AYPC.VR48.0006 Рама вентрешетки L/2 L Длина вентиляционной решетки L, при которой необходимо устанавливать профиль импоста для уменьшения прогиба ламелей, определяется переработчиком самостоятельно. 4.0х8ISO15983 4.0х8ISO15983

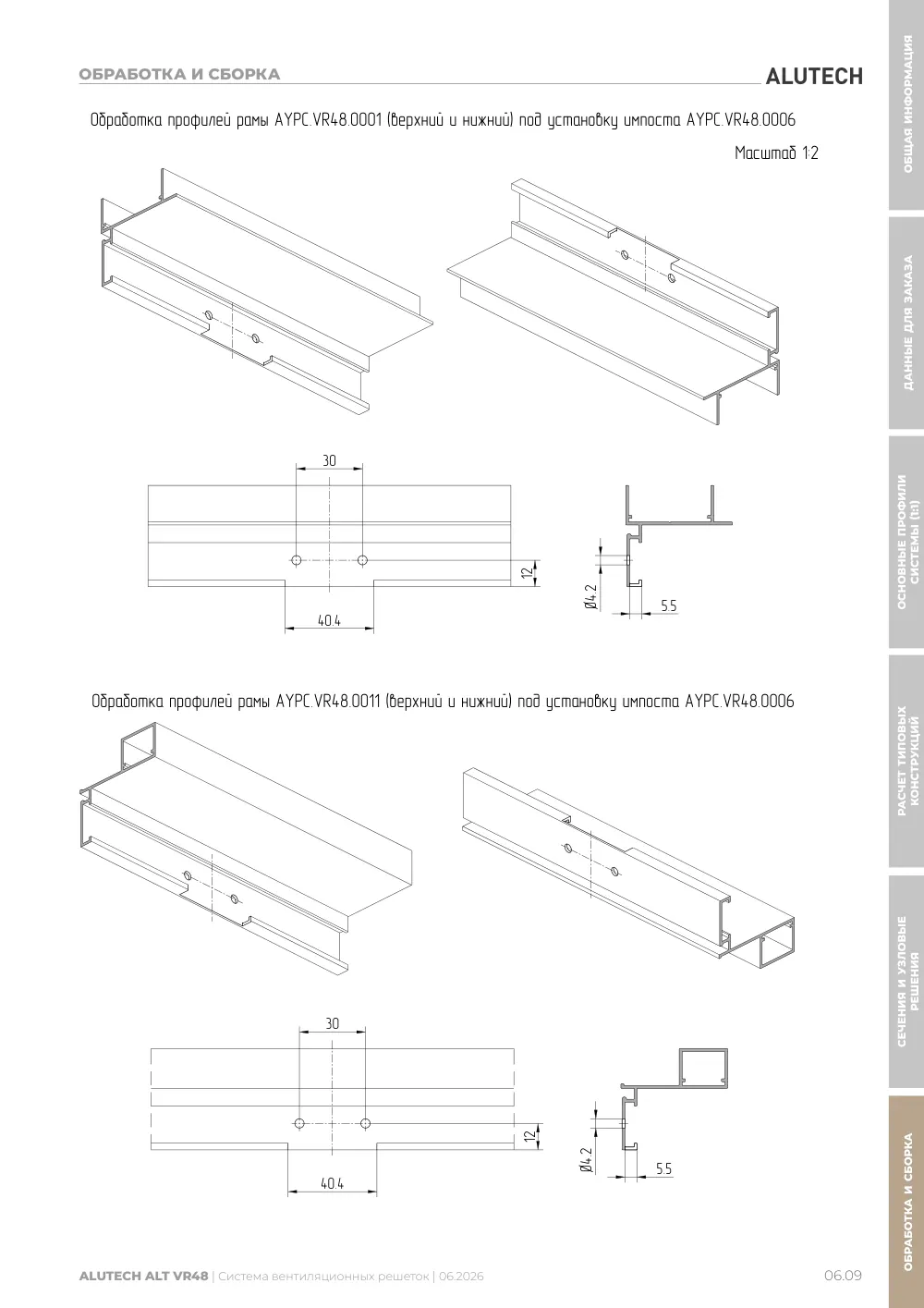

Стр. 37: 06.09 обработка и сборка ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 Обработка профилей рамы AYPC.VR48.0001 (верхний и нижний) под установку импоста AYPC.VR48.0006 Масштаб 1:2 40.4 30 Ø4.2 5.5 12 40.4 30 12 Ø4.2 5.5 Обработка профилей рамы AYPC.VR48.0011 (верхний и нижний) под установку импоста AYPC.VR48.0006 ОБЩАЯ ИНФОРМАЦИЯ ДАННЫЕ ДЛЯ ЗАКАЗА ОСНОВНЫЕ ПРОФИЛИ СИСТЕМЫ (1:1) РАСЧЕТ ТИПОВЫХ КОНСТРУКЦИЙ ОБРАБОТКА И СБОРКА ОБРАБОТКА И СБОРКА СЕЧЕНИЯ И УЗЛОВЫЕ РЕШЕНИЯ

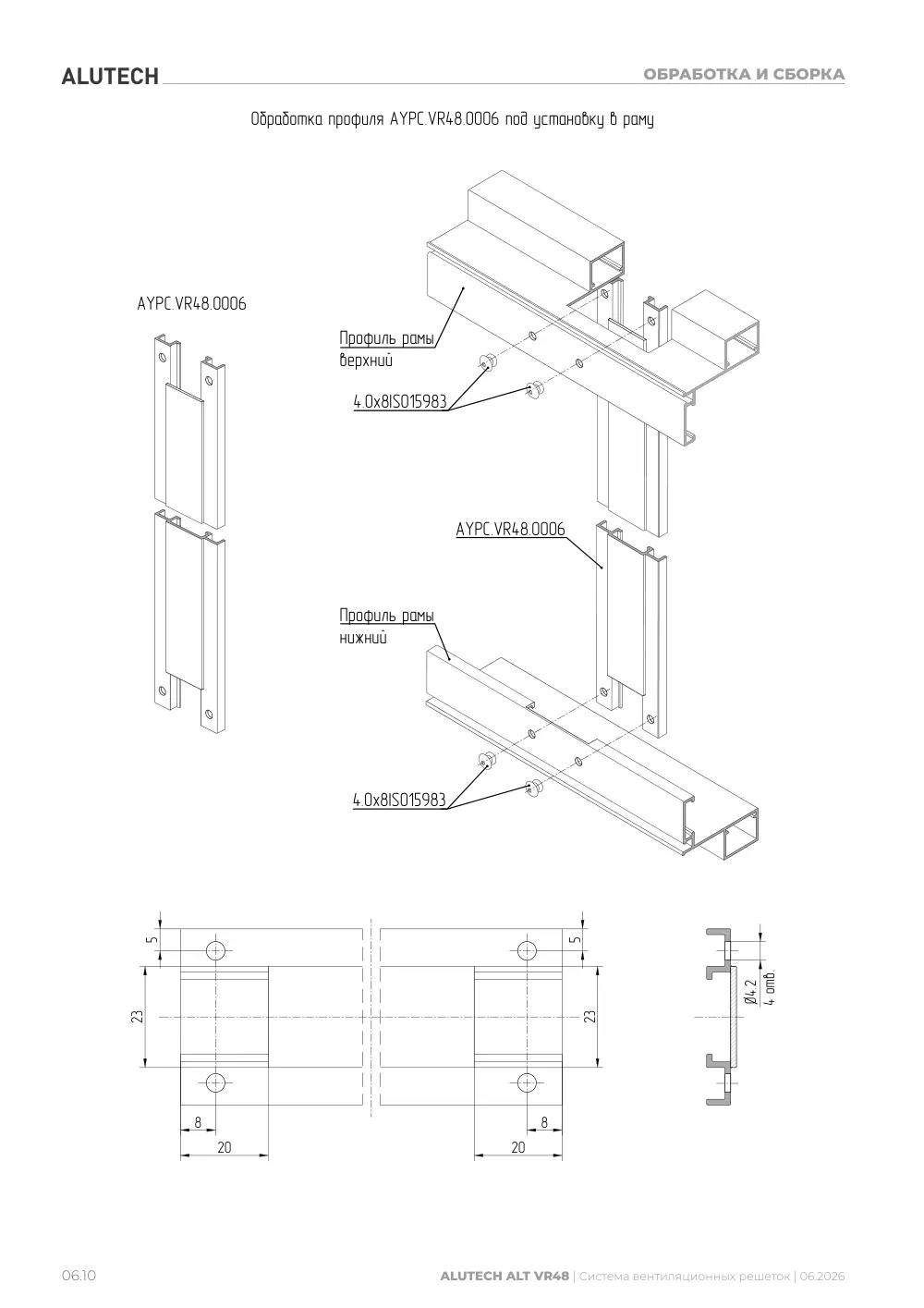

Стр. 38: 06.10 обработка и сборка ALUTECH ALT VR48 | Система вентиляционных решеток | 06.2026 Обработка профиля AYPC.VR48.0006 под установку в раму Ø4.2 8 4 отв. 5 23 20 8 5 23 20 AYPC.VR48.0006 Профиль рамы верхний Профиль рамы нижний 4.0х8ISO15983 4.0х8ISO15983 AYPC.VR48.0006

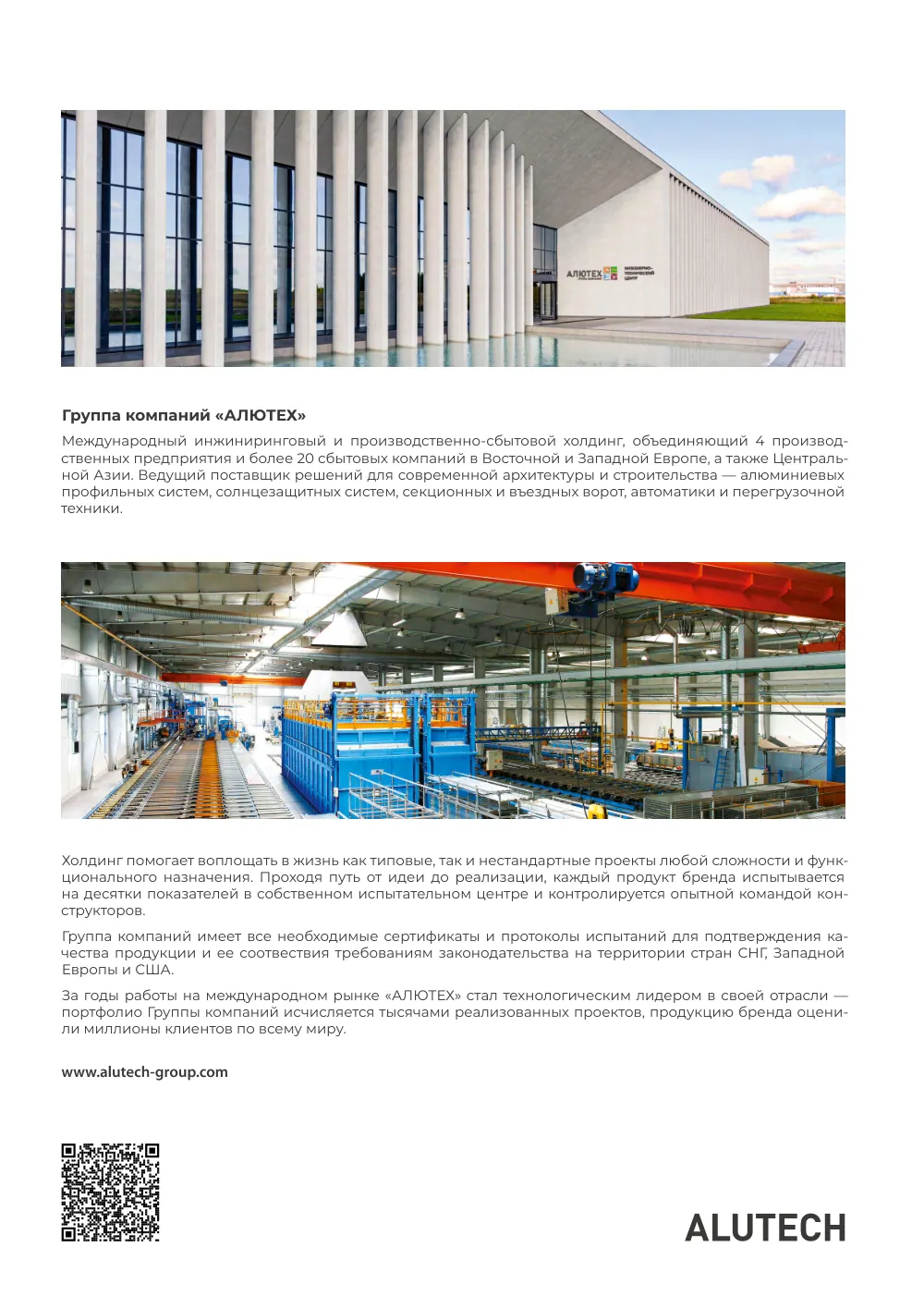

Стр. 40: Группа компаний «АЛЮТЕХ» Международный инжиниринговый и производственно-сбытовой холдинг, объединяющий 4 производ- ственных предприятия и более 20 сбытовых компаний в Восточной и Западной Европе, а также Централь- ной Азии. Ведущий поставщик решений для современной архитектуры и строительства — алюминиевых профильных систем, солнцезащитных систем, секционных и въездных ворот, автоматики и перегрузочной техники. Холдинг помогает воплощать в жизнь как типовые, так и нестандартные проекты любой сложности и функ- ционального назначения. Проходя путь от идеи до реализации, каждый продукт бренда испытывается на десятки показателей в собственном испытательном центре и контролируется опытной командой кон- структоров. Группа компаний имеет все необходимые сертификаты и протоколы испытаний для подтверждения ка- чества продукции и ее соотвествия требованиям законодательства на территории стран СНГ, Западной Европы и США. За годы работы на международном рынке «АЛЮТЕХ» стал технологическим лидером в своей отрасли — портфолио Группы компаний исчисляется тысячами реализованных проектов, продукцию бренда оцени- ли миллионы клиентов по всему миру.
